ВКУ-10

Тиристоры (по старой терминологии - силовые управляемые вентили), основное назначение - работа в статических преобразователях, а также в цепях постоянного и переменного тока частотой 50-500 Гц.

Номинальный ток 10 А. Разработаны в ВЭИ (Всесоюзном электротехническом институт), г.Москва.

Вариант ВКУ-10-1,5-В - пиковое обратное напряжение 150 В, среднее значение напряжения в открытом состоянии 0,66-0,75 В (?).

Вариант ВКУ-10-5-Г - пиковое обратное напряжение 500 В, среднее значение напряжения в открытом состоянии 1,0-1,4 В.

Справочный листок на него из журнала "Радио".

Производители - опытный электромеханический завод ВЭИ (г.Москва), Ереванский электротехнический завод (в дальнейшем НПО "Транзистор") и еще один, пока неопознанный.

Электрические параметры

Средний обратный ток - 20 мА
Средний ток утечки - 20 мА
Наибольшая импульсная мощность управления - 20 Вт
Допустимая амплитуда напряжения управляющего импульса - 20 В
Амплитуда тока управления - 1 А
Тиристоры способны выдерживать перегрузку по току:
  125% номинальной нагрузки в течение 5 мин
  200% номинальной нагрузки в течение 5 сек
Тепловое сопротивление переход-корпус - 2,2 °С/Вт
Минимальное тепловое сопротивление переход-окружающая среда (экспериментальные данные) - 0,55...0,62 °С/Вт
Диапазон температур окружающей среды -40...+65°С
Относительная влажность при 40°С до 98%
Давление окружающего воздуха 600-1600 мм рт. ст.
Срок службы 12000 ч
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

Цитата из [3] "...По результатам измерений, проведенных на опытных образцах отечественных тиристоров типа ВКУ-10, предельно допустимая скорость нарастания анодного тока при Uа = 200-250В лежит в пределах 20-40 А/мксек. Предельно допустимые скорости нарастания анодного тока в серийно выпускаемых зарубежными фирмами тиристорах лежат в пределах 40-100 А/мксек."

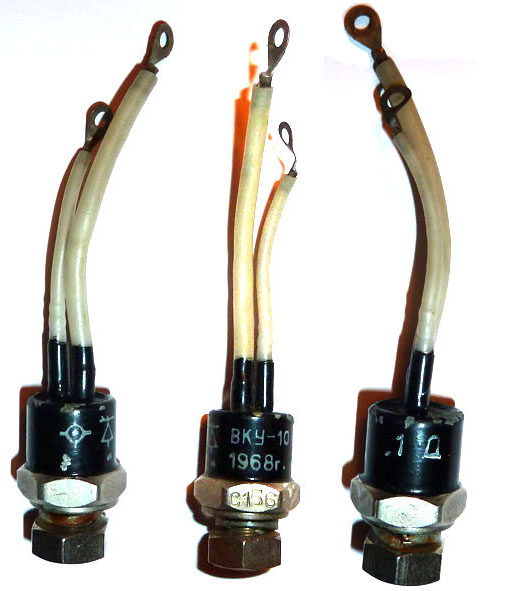

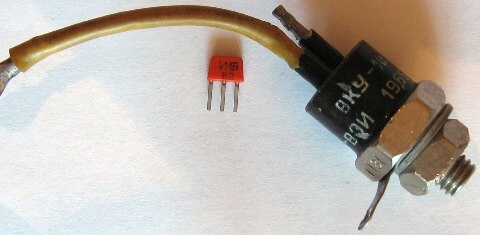

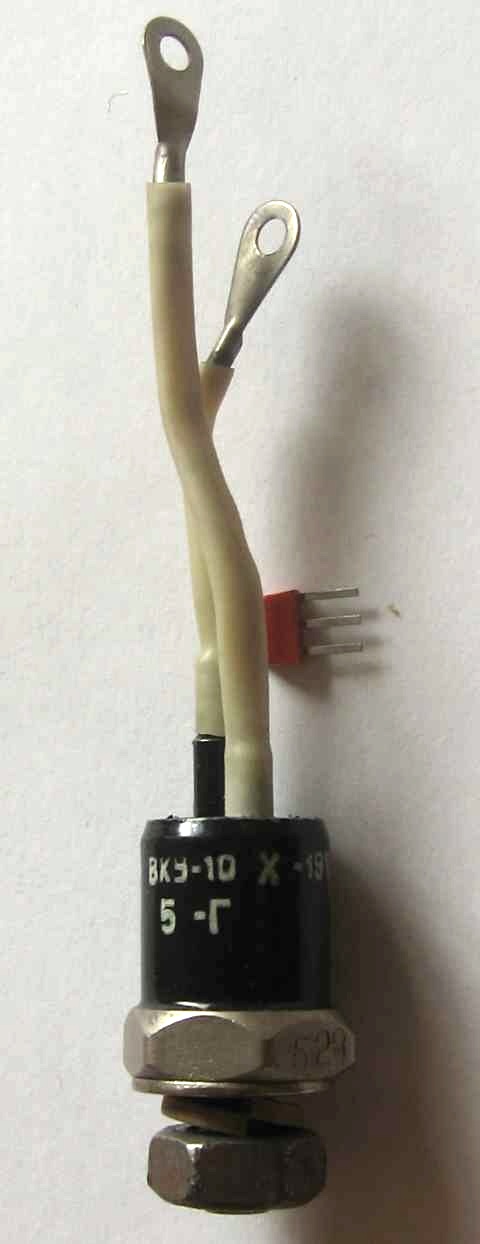

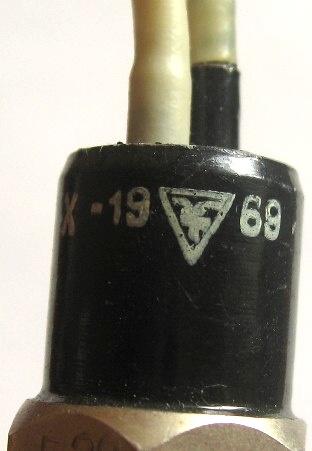

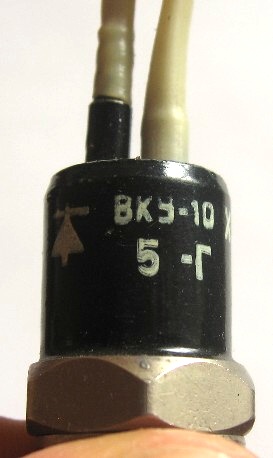

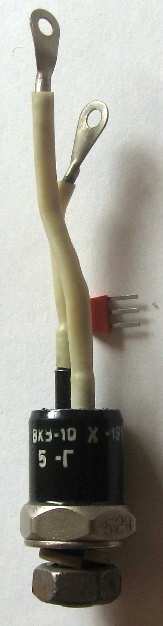

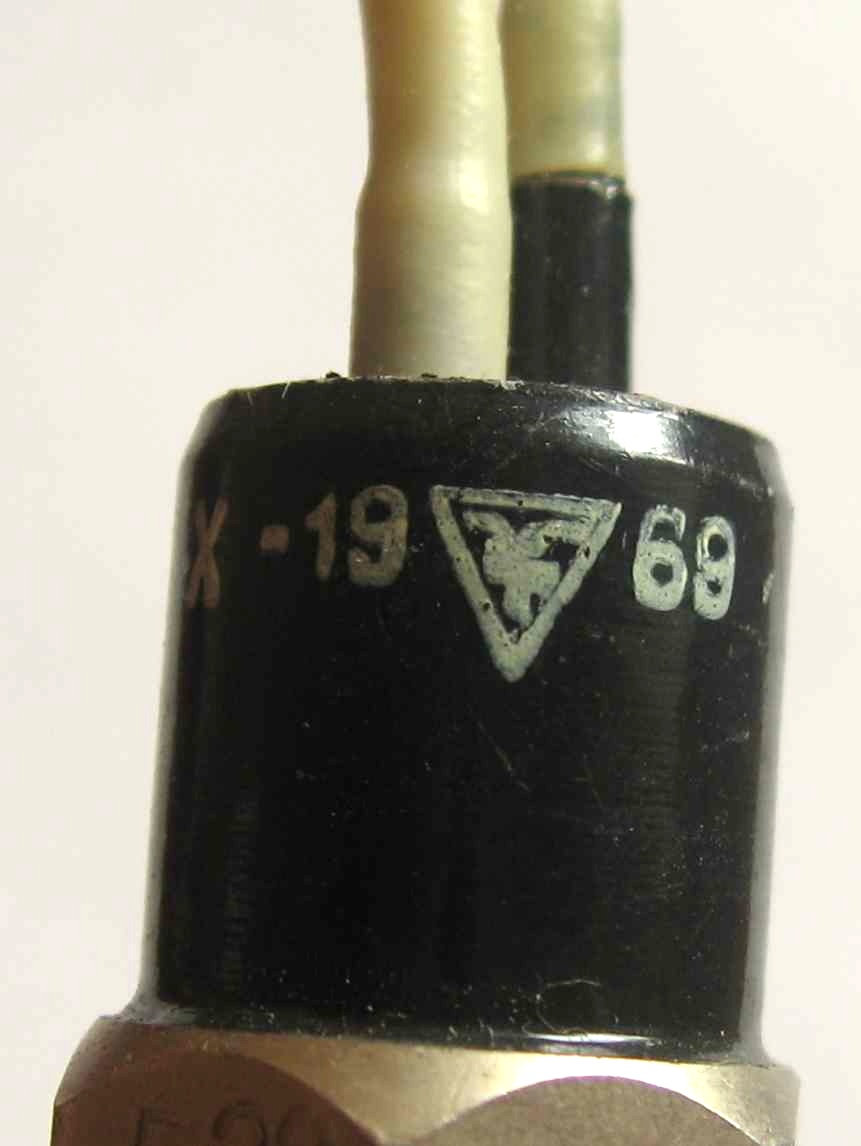

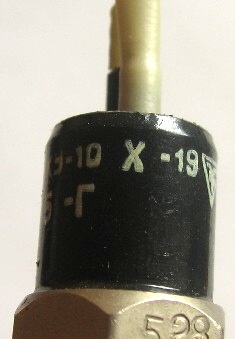

(фото с форума Flyback.org.ru)
