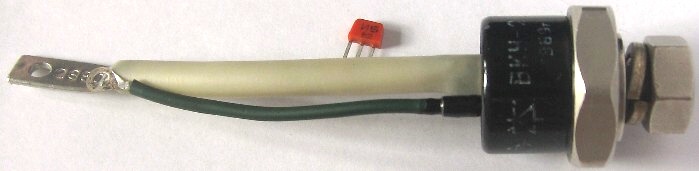

ВКУ-20-5-5

Тиристоры, основное назначение - работа в статических преобразователях, а также в цепях постоянного и переменного тока частотой 50-500 Гц. Номинальный ток 20 А. Разработчик - ВЭИ (Всесоюзный электротехнический институт), г.Москва. Производитель - опытный электромеханический завод при нём же.

ВКУ-20-5-5 - пиковое обратное напряжение 500 В (?), среднее значение напряжения в открытом состоянии 0,50 В (?). Справочный листок на него из журнала "Радио".

Конструкция вентиля:

1 — четырехслойный переход типа p-n-p-n;

2 — основание вентиля;

3 — втулка;

4 — стеклянный изолятор;

5 — гибкий вывод;

6 — корпус крышки.

Электрические параметры

Средний обратный ток - 20 мА
Средний ток утечки - 20 мА
Наибольшая импульсная мощность управления - 20 Вт
Допустимая амплитуда напряжения управляющего импульса - 20 В
Амплитуда тока управления - 1 А
Минимальное тепловое сопротивление переход-окружающая среда (экспериментальные данные) - 0,32...0,36 °С/Вт
Тиристоры способны выдерживать перегрузку по току:
  125% номинальной нагрузки в течение 5 мин
  200% номинальной нагрузки в течение 5 сек
Диапазон температур окружающей среды -40...+65°С
Относительная влажность при 40°С до 98%
Давление окружающего воздуха 600-1600 мм рт. ст.
Срок службы 12000 ч
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью

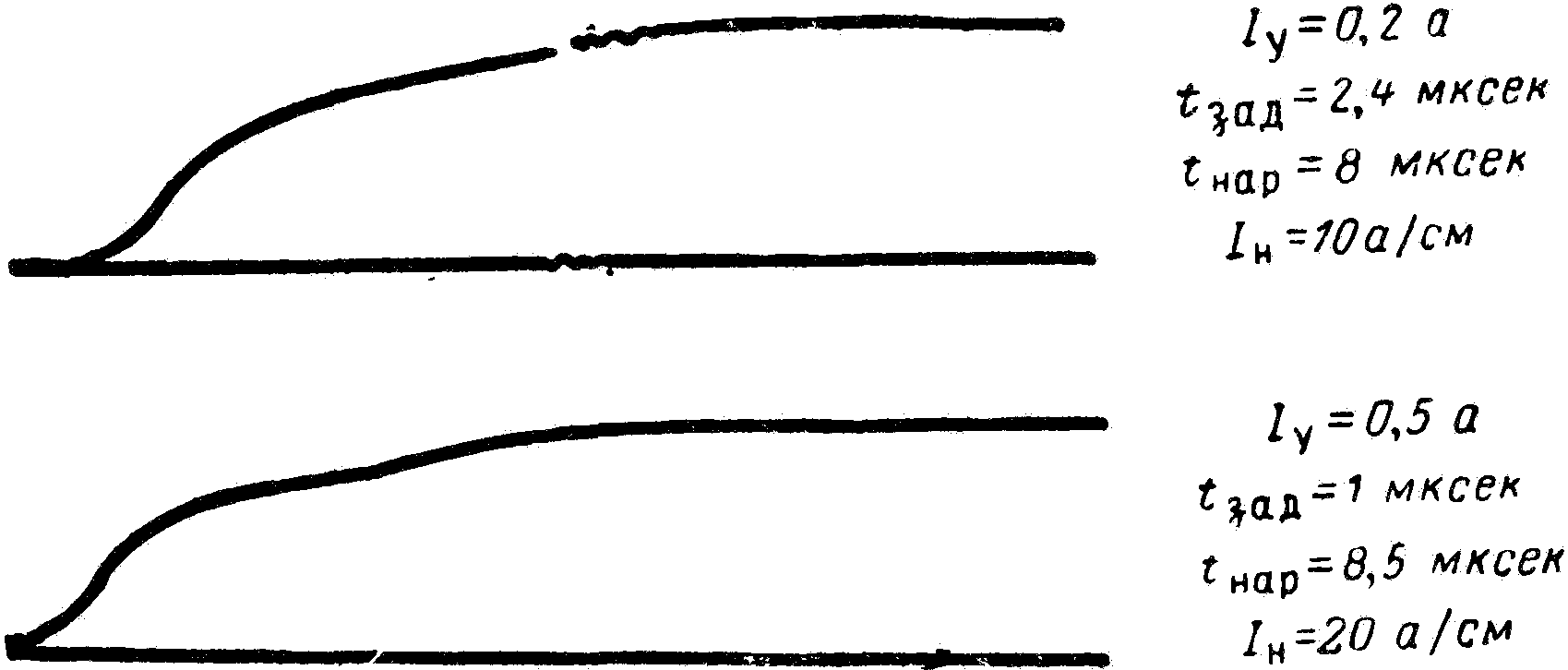

Осциллограммы тока нагрузки при различных значениях тока управления
