(В)ентиль (Л)авинный на номинальный ток 200 ампер,

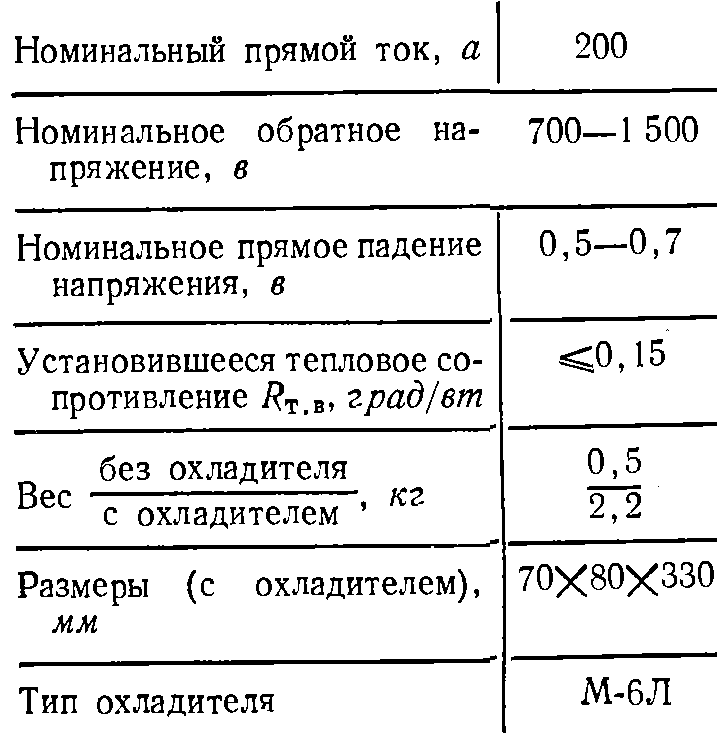

по диффузионной технологии; справочный лист
на него.

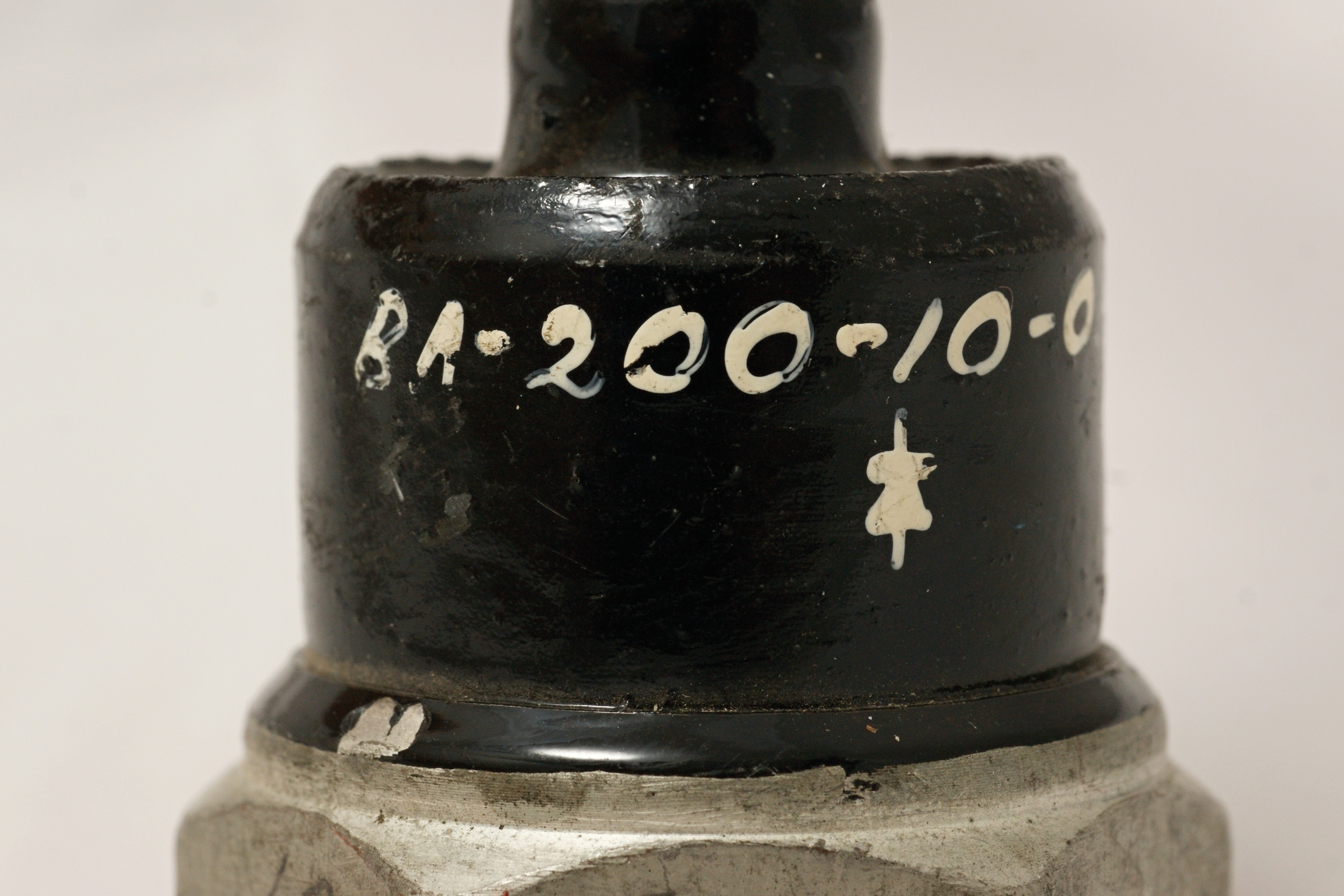

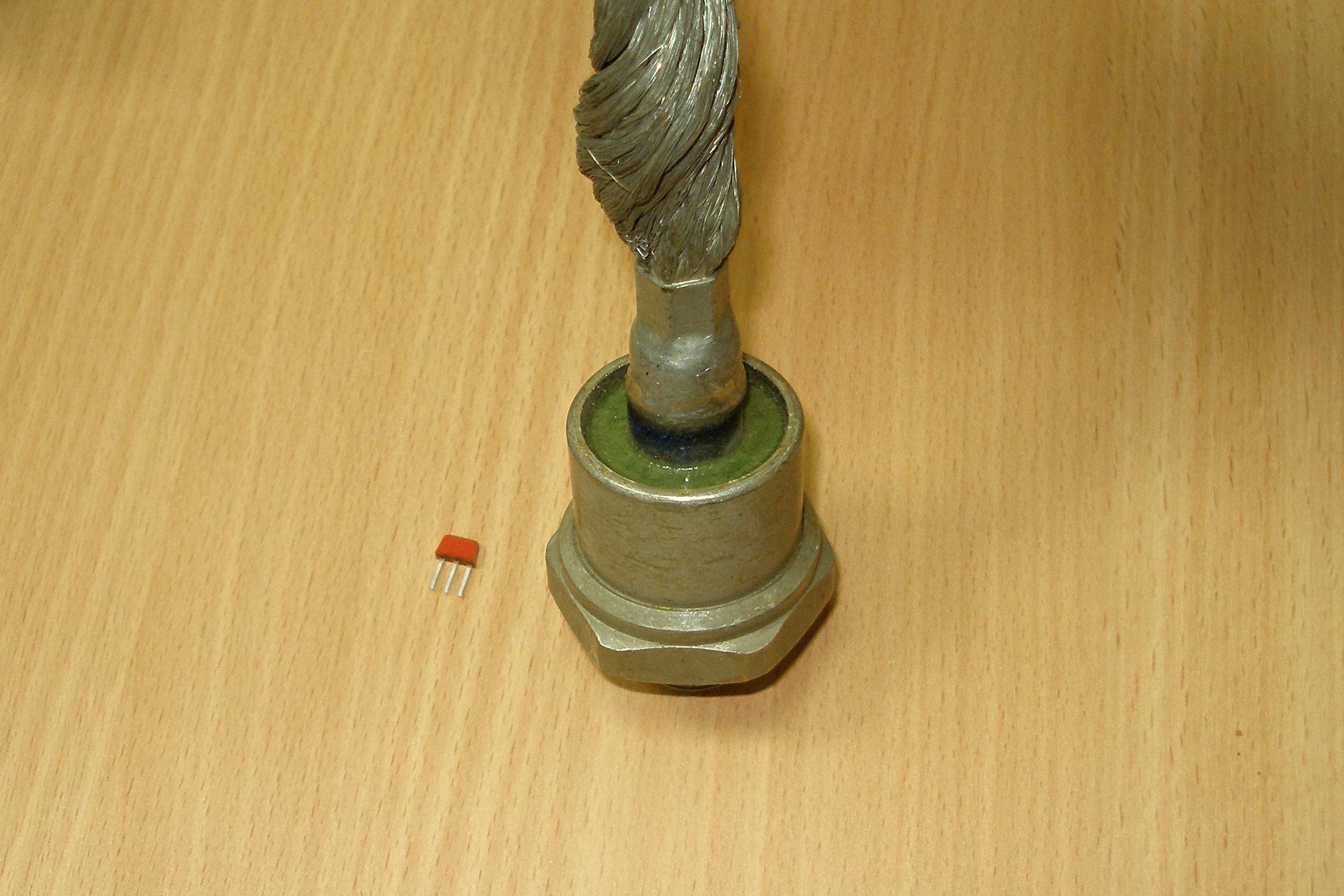

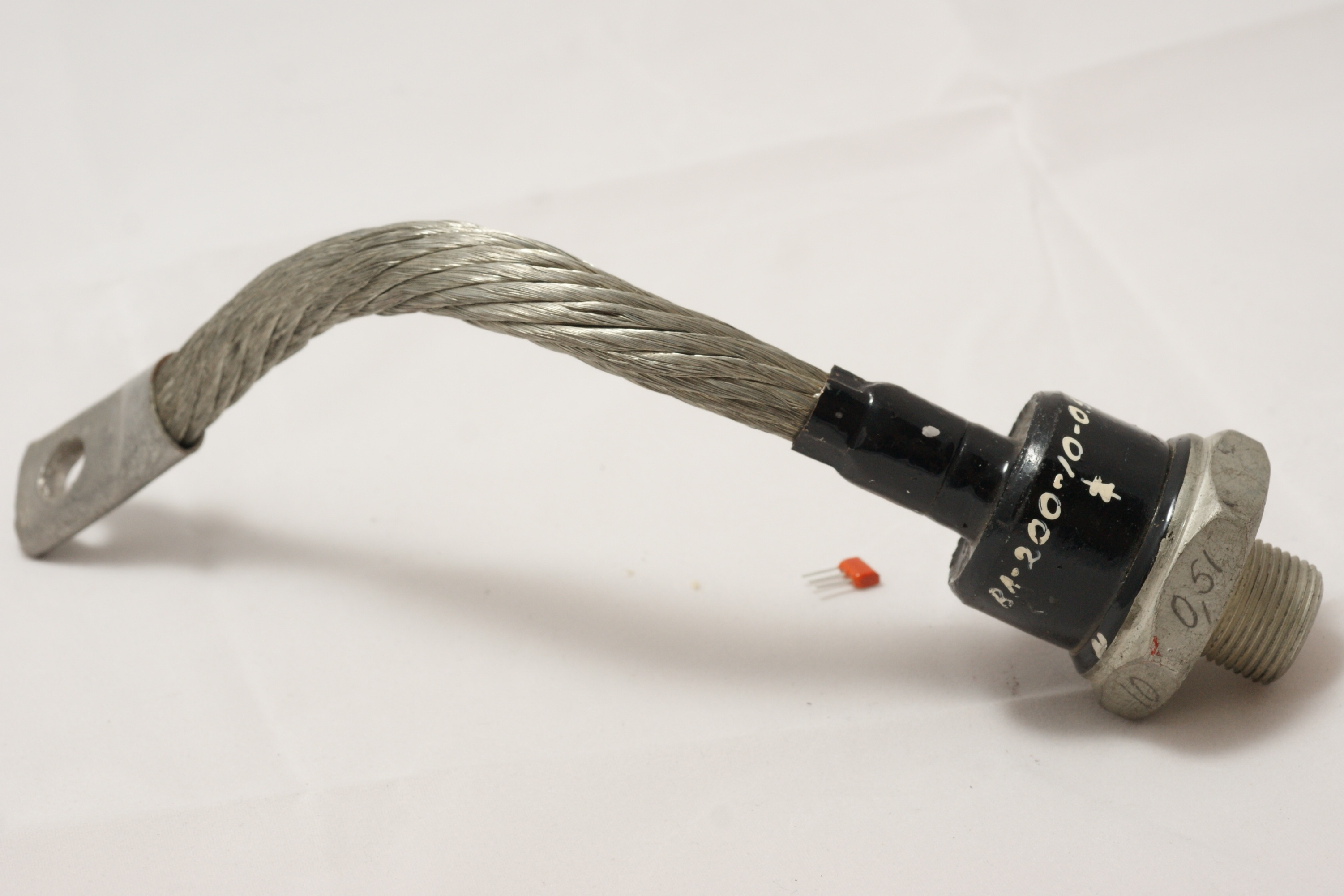

Я бы не отнес его к редкостям, ибо он выпускался очень долго и массово. Но верхний образец

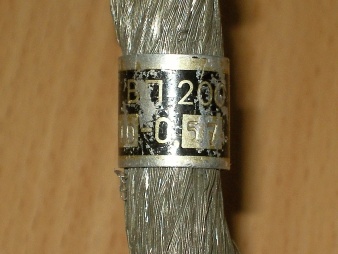

интересен. Маркировка от руки и полное отсутствие иных знаков на корпусе (ни даты, ни логотипа,

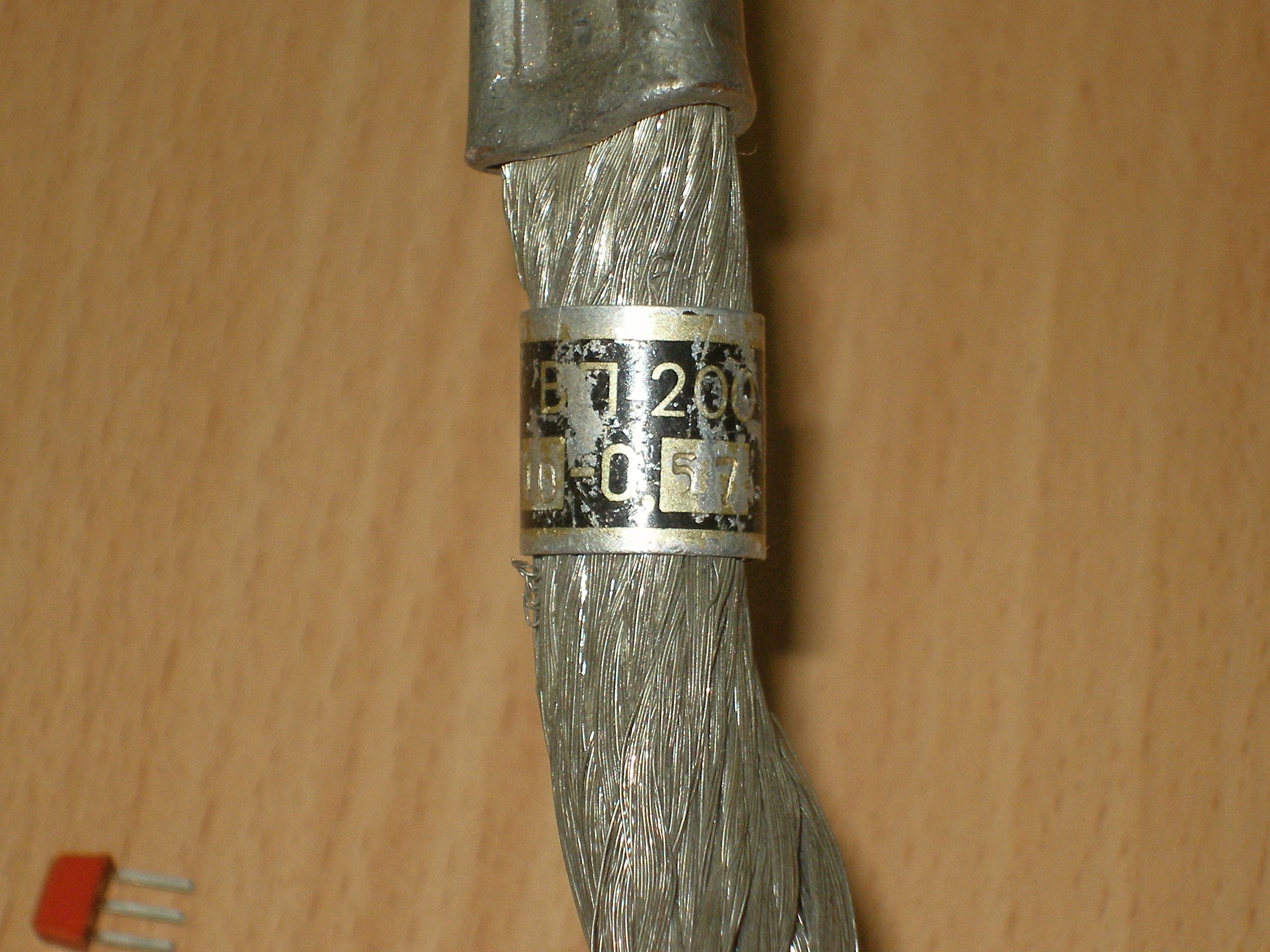

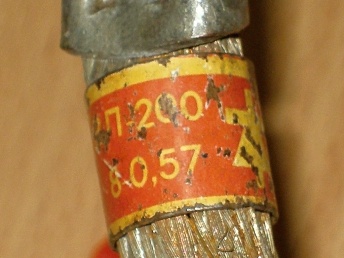

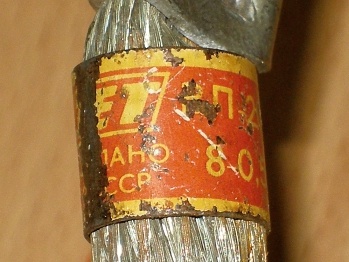

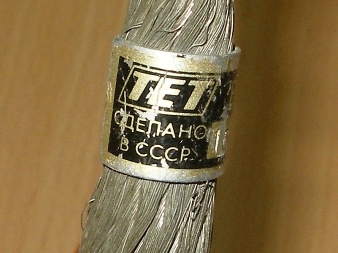

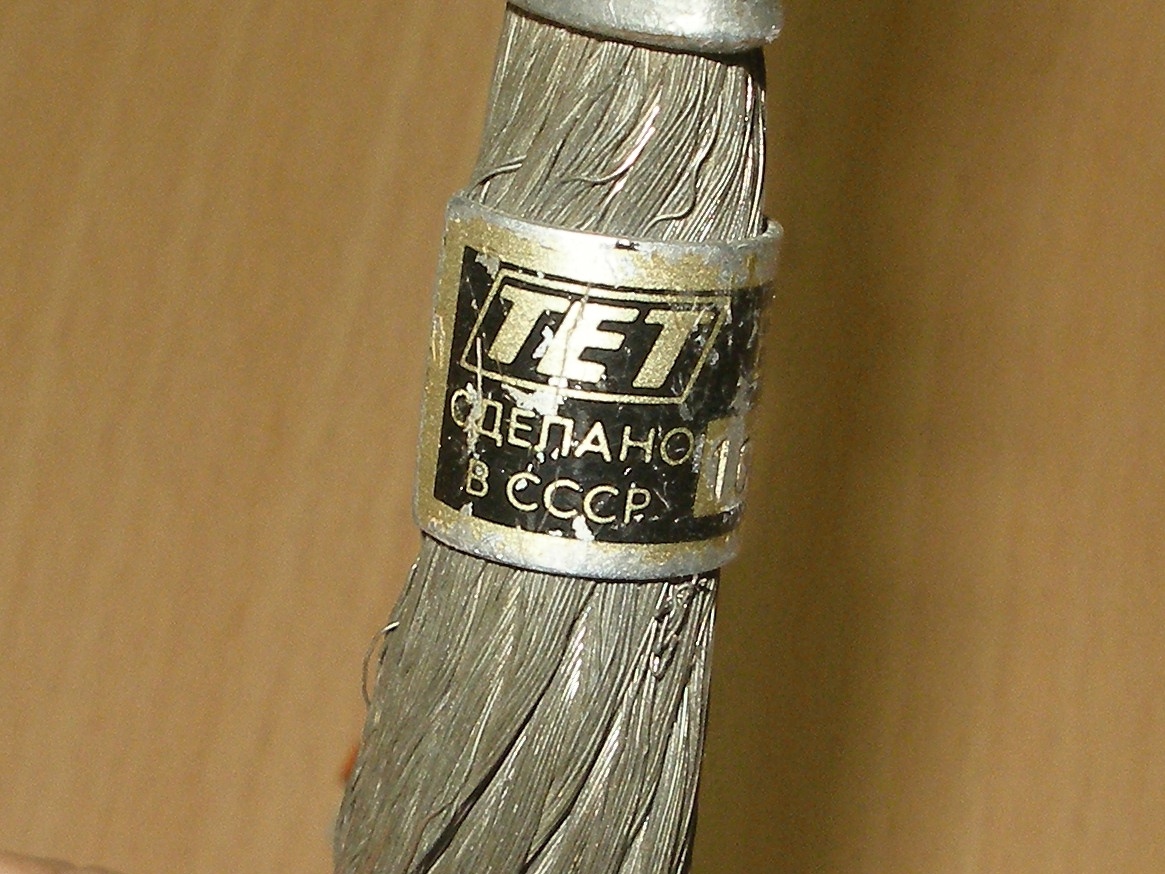

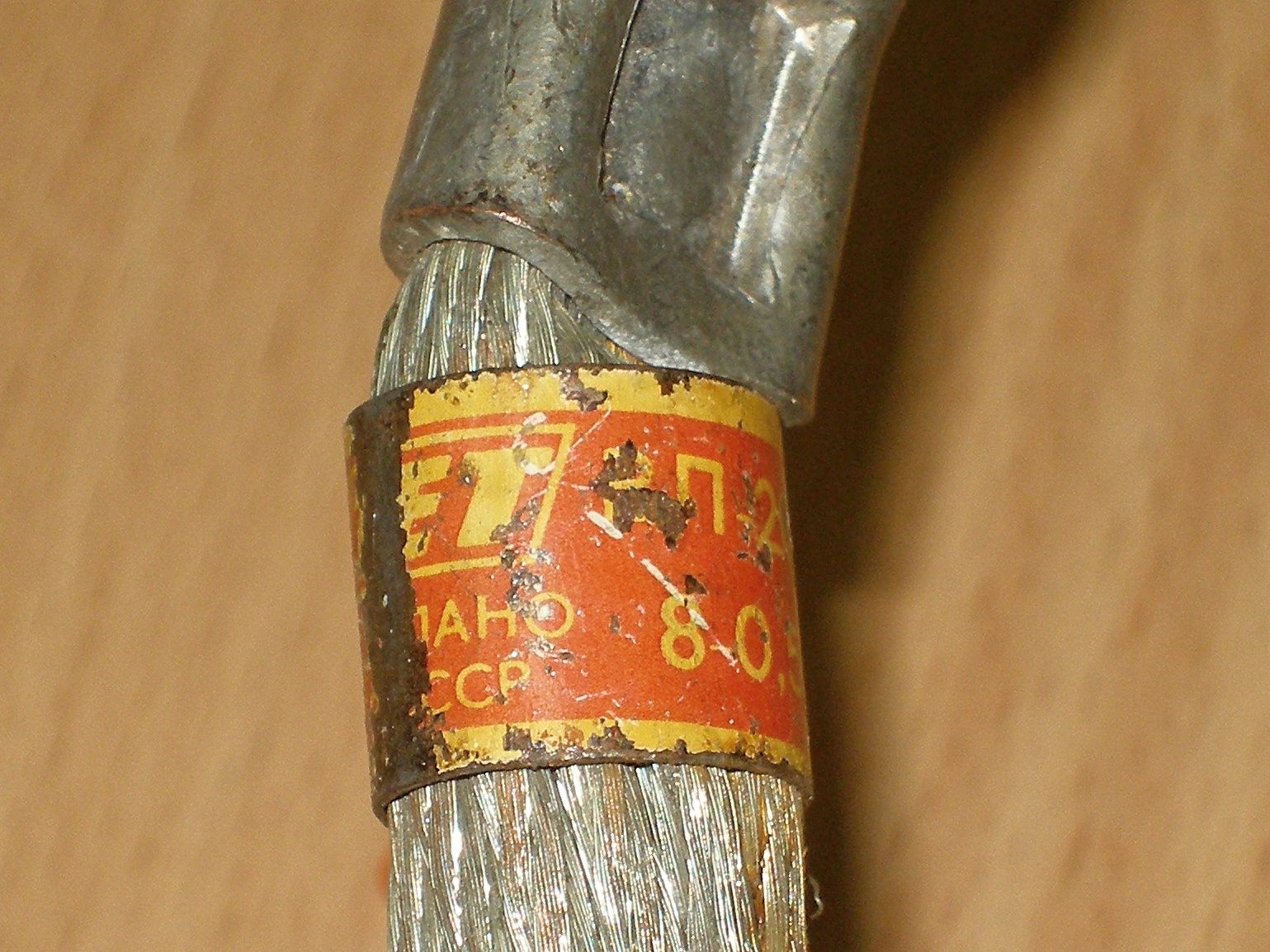

хотя известно, что эти диоды выпускал
Таллинский электротехнический завод)
позволяют предположить, что это прибор из очень ранних, еще опытных серий.
Встречается упоминание, что серия ВЛ - это всего лишь новое название вентилей ВКДЛ,
т.е. ВЛ-200 этот тот же ВКДЛ-200.
Я пока сильно сомневаюсь в этом, ибо ВЛ и ВКДЛ некоторое время выпускались параллельно.

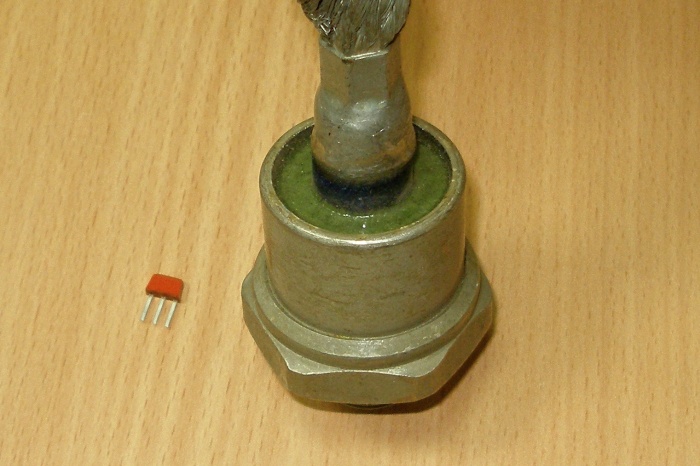

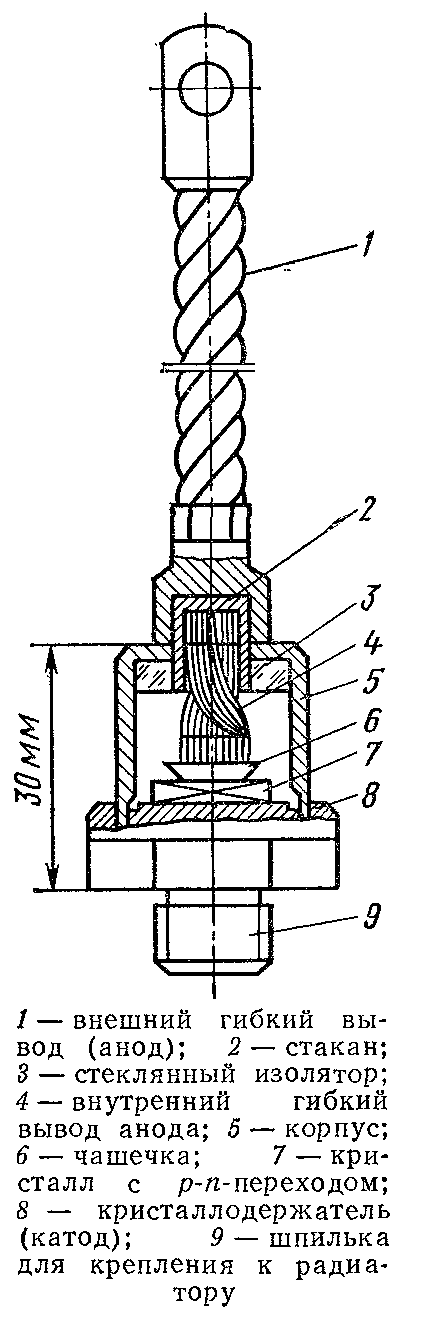

Основу вентилей составляет кремниевая двухслойная p-n структура
со ступенчатой формой p-n перехода, вмонтированная в герметичный металло-стеклянный
корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий

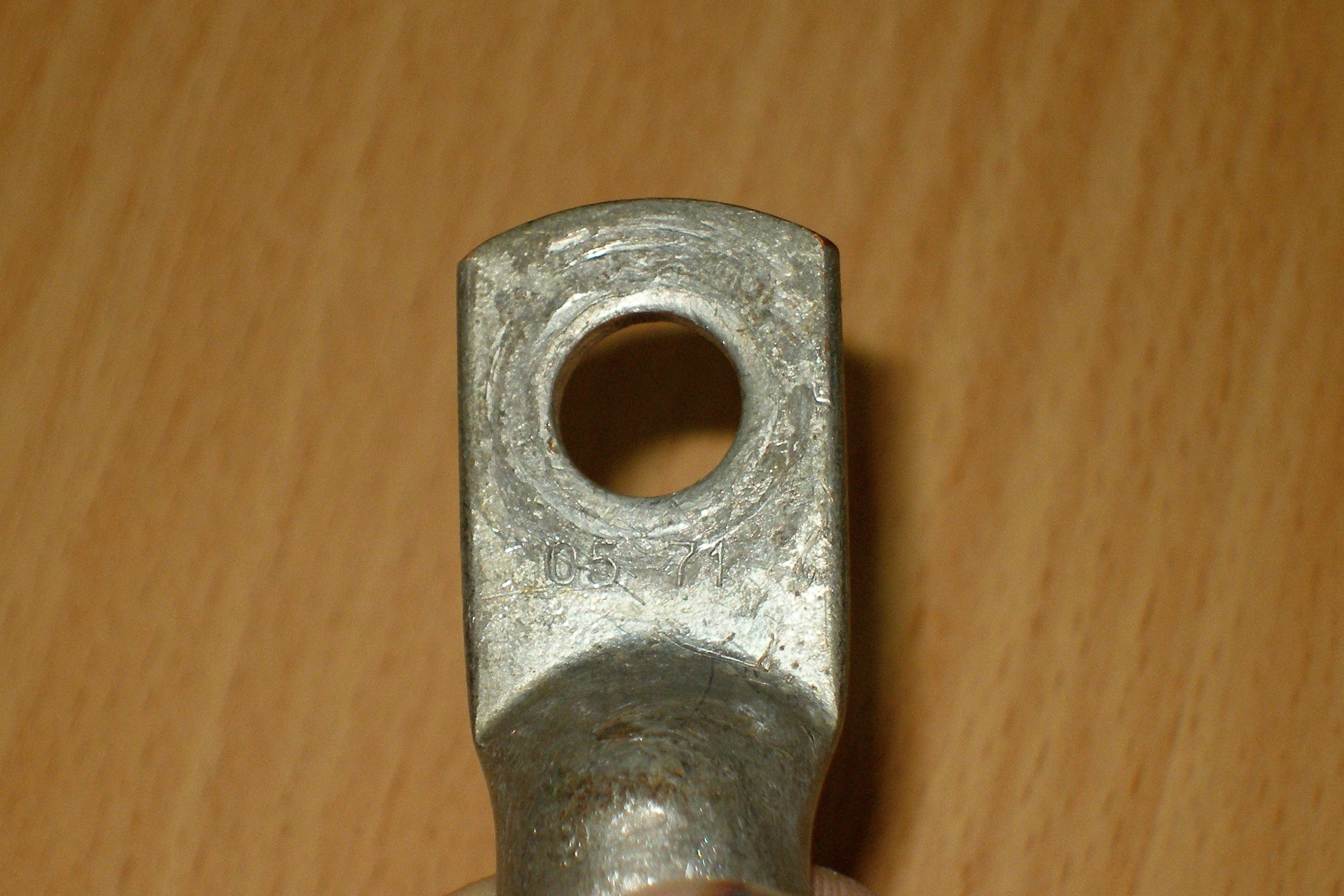

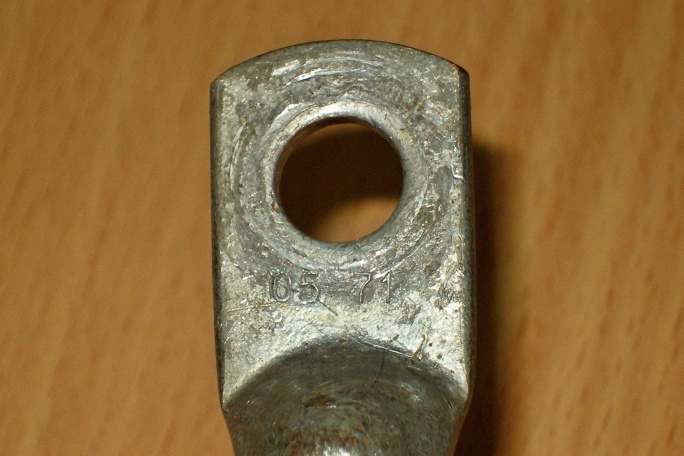

необходимый отвод тепла при работе вентиля. Анодом вентиля является гибкий медный
вывод с наконечником, катодом — медное основание корпуса, имеющее шпильку с резьбой
для ввинчивания вентиля в медный или алюминиевый охладитель.
Выпускаются также вентили с обратной полярностью (так называемые обращенные вентили),
анодом у них служит медное основание, а катодом — гибкий медный вывод. Наличие обеих
модификаций вентилей позволяет существенно упростить конструкции выпрямительных
устройств при выполнении их по мостовой схеме.
 |
 |
 |
 |
Источники:
1. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Вишневский А.И., Руденко В.С., Платонов А.П. Силовые ионные и полупроводниковые приборы. Учеб. пособие для вузов. Под ред. В. С. Руденко. М., "Высш. школа", 1975.
4. Чебовский О.Г. и др. Силовые полупроводниковые приборы
(справочник). М., "Энергия", 1975.
5. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
6. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. - К., "Технiка", 1978.
7. Забродин Ю.С. Промышленная электроника: Учебник для вузов. - М.: Высш. школа, 1982.
8. Чебовский О.Г. и др. Силовые полупроводниковые приборы.: Справочник/О.Г. Чебовский, Л.Г. Моисеев, Р.П. Недошвин. - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1985.
9. Хрулев А. К., Черепанов В. П. Диоды и их зарубежные аналоги: Справочник. В 3 т. Том 1. - М.: ИП РадиоСофт, 1999.
