Линии задержки ВЛМ

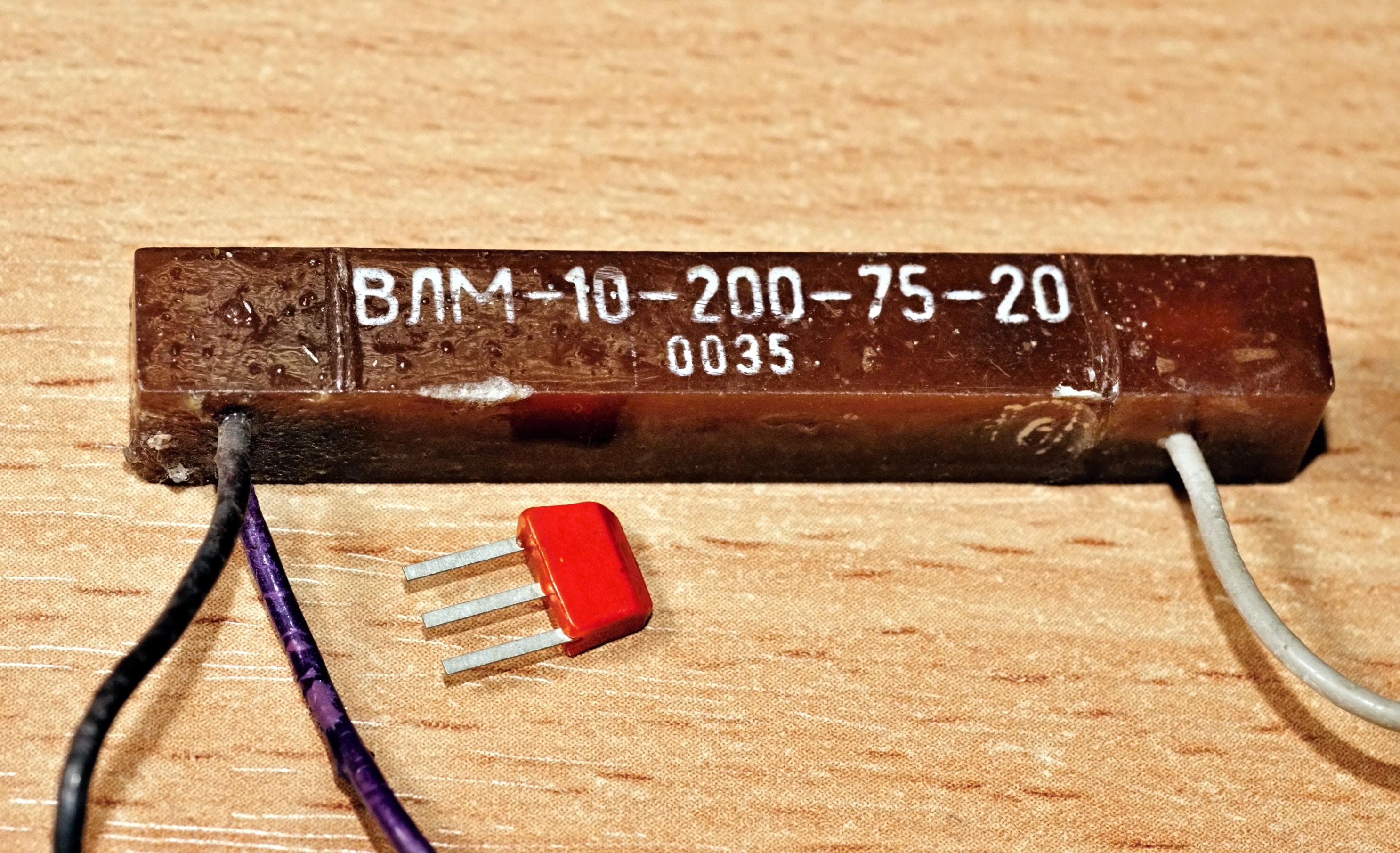

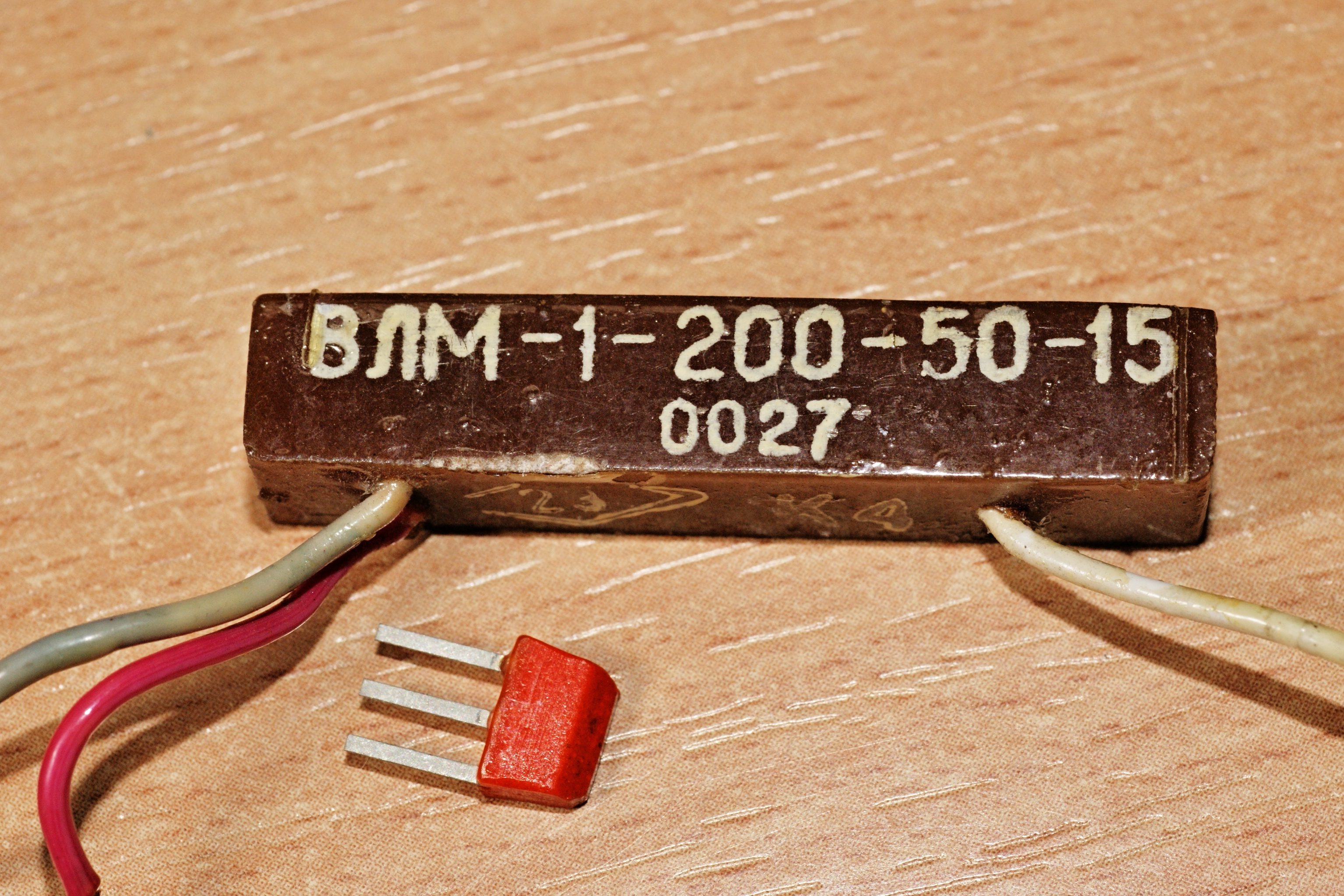

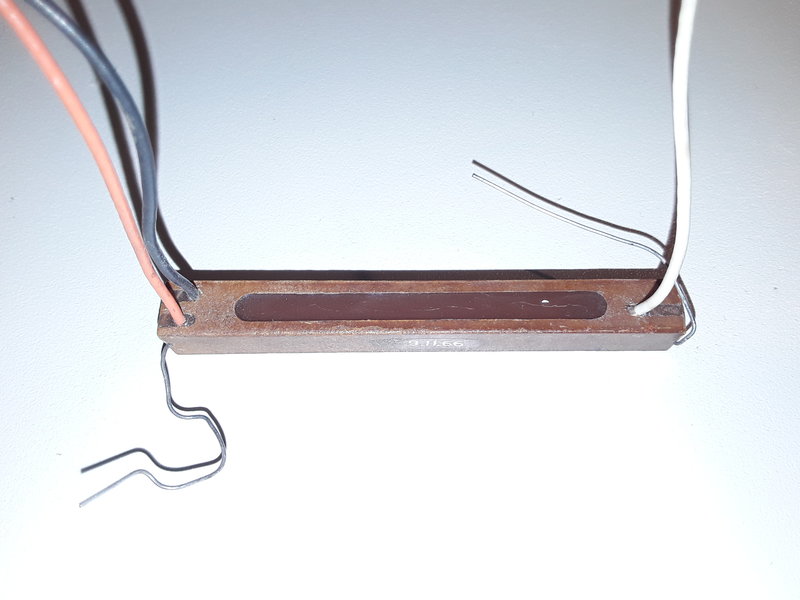

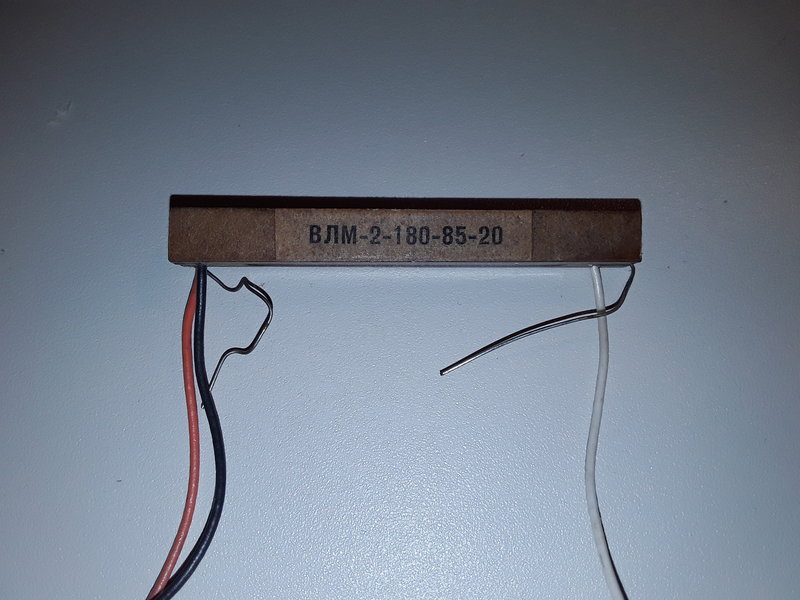

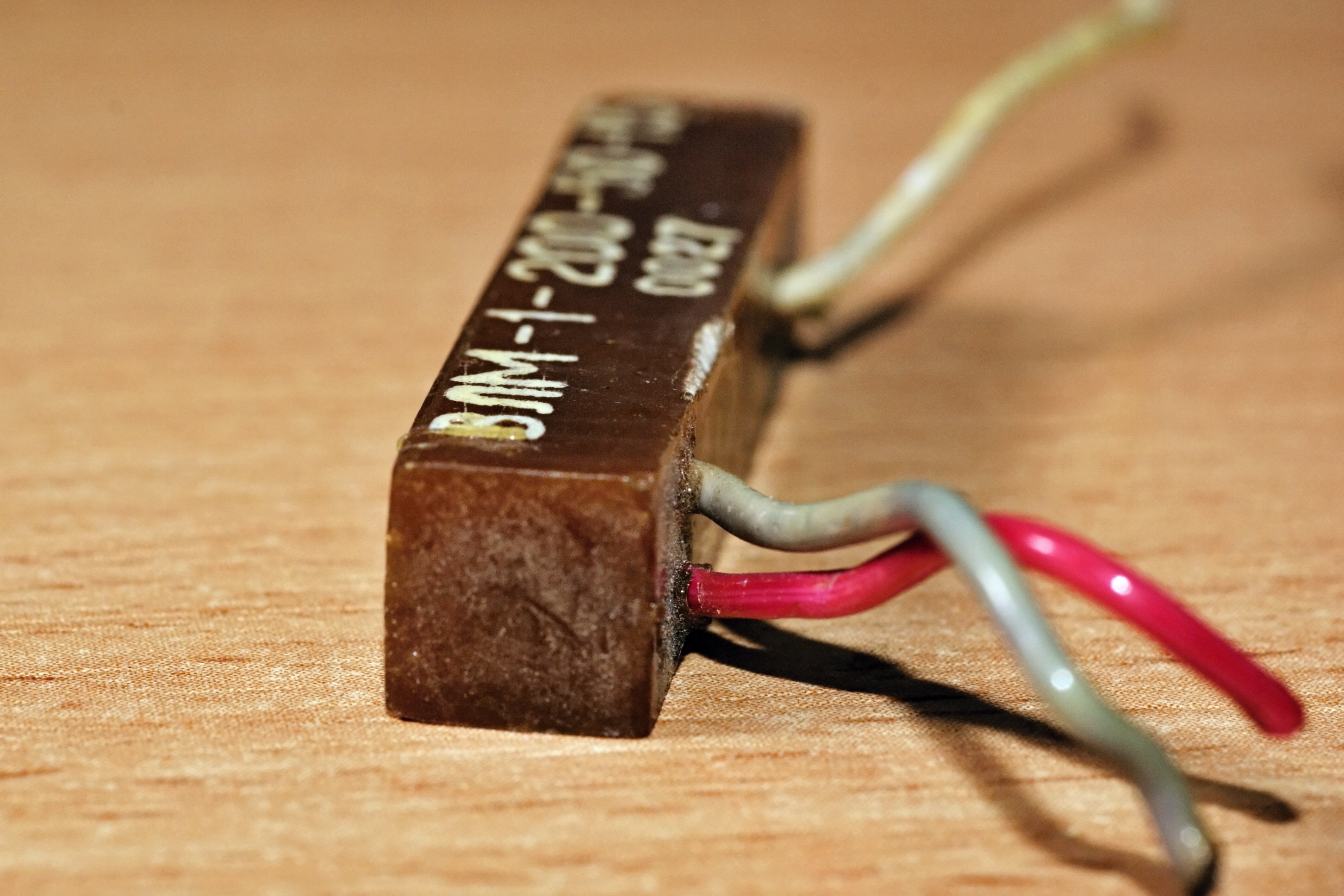

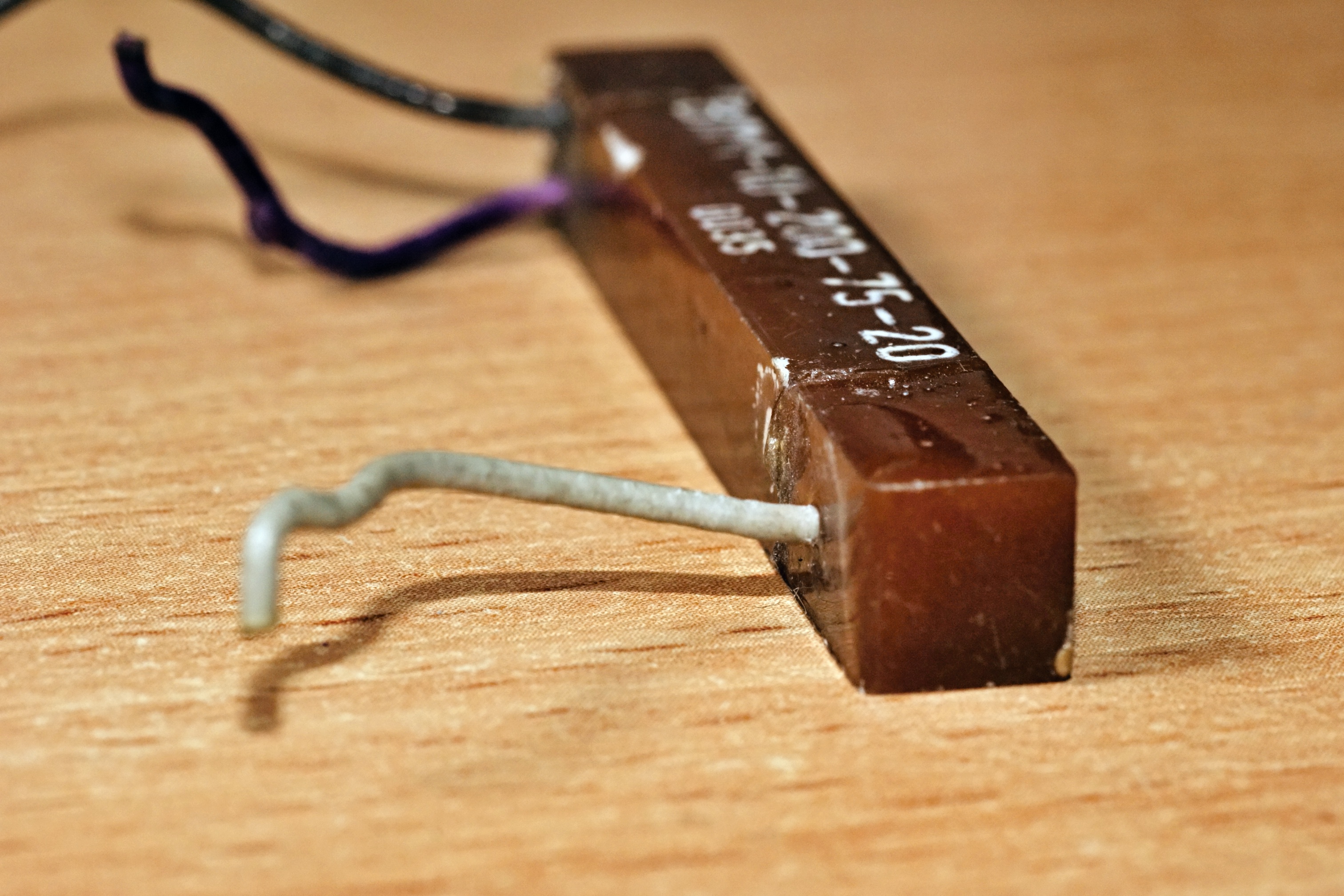

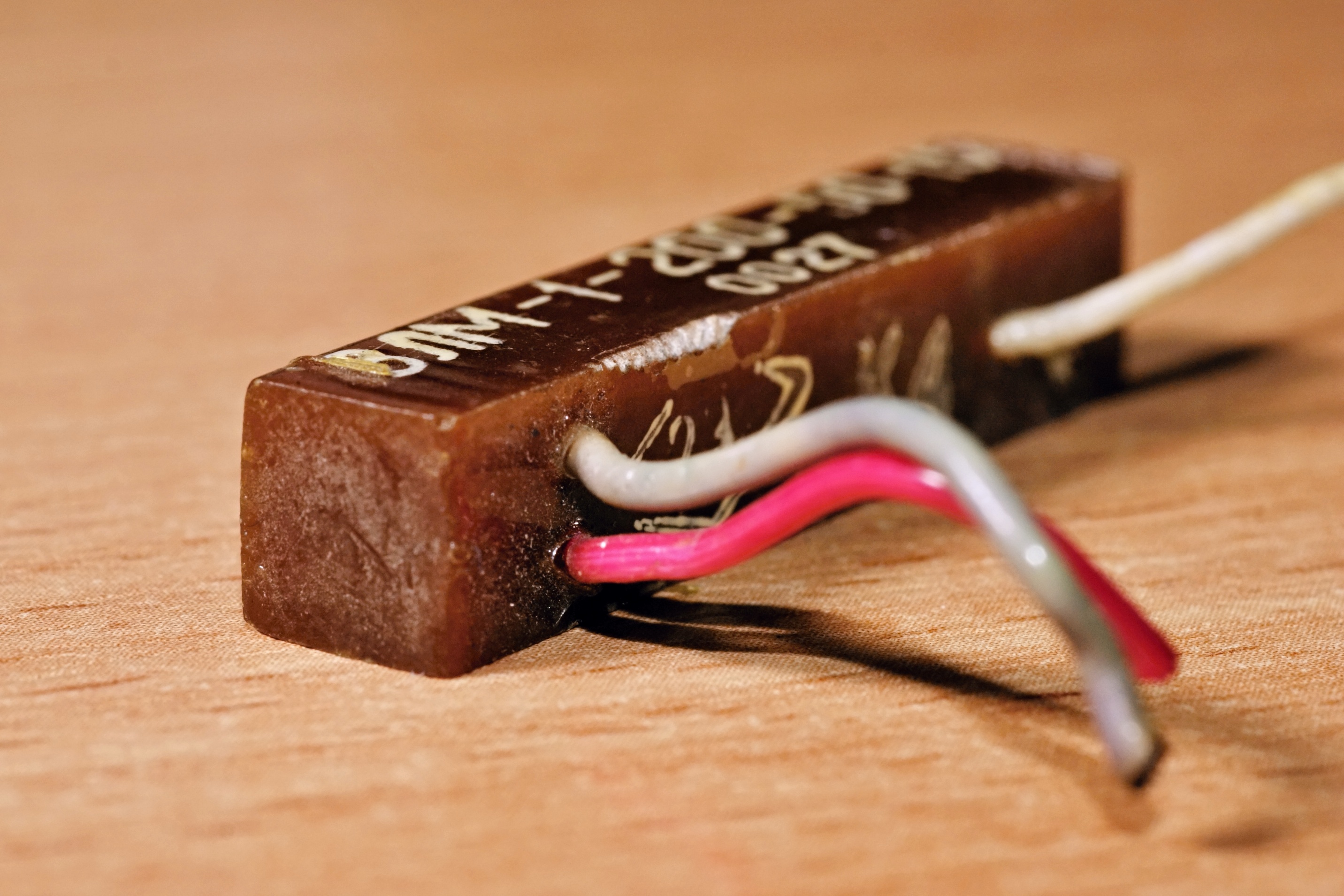

Как показало вскрытие, это некие линии задержки в заливном корпусе. Исходя из названия, можно предположить параметры - время задержки 1 и 10 мкс, волновое сопротивление 200 Ом, длительность импульса 50 и 75 мкс. Что обозначают последние цифры, 15 и 20, неясно.

Результаты замеров между выводами:
красный и сиреневый - емкость 247пФ
красный и белый - индуктивность 0.01мГн, 6,3 ом
сиреневый и белый - емкость 249пФ.

Производитель неизвестен.

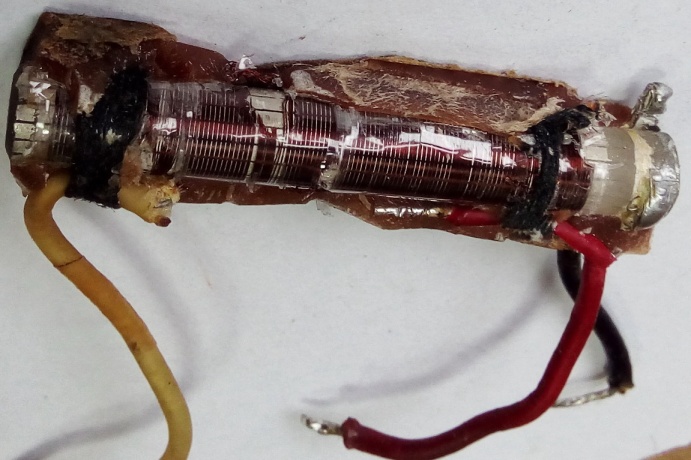

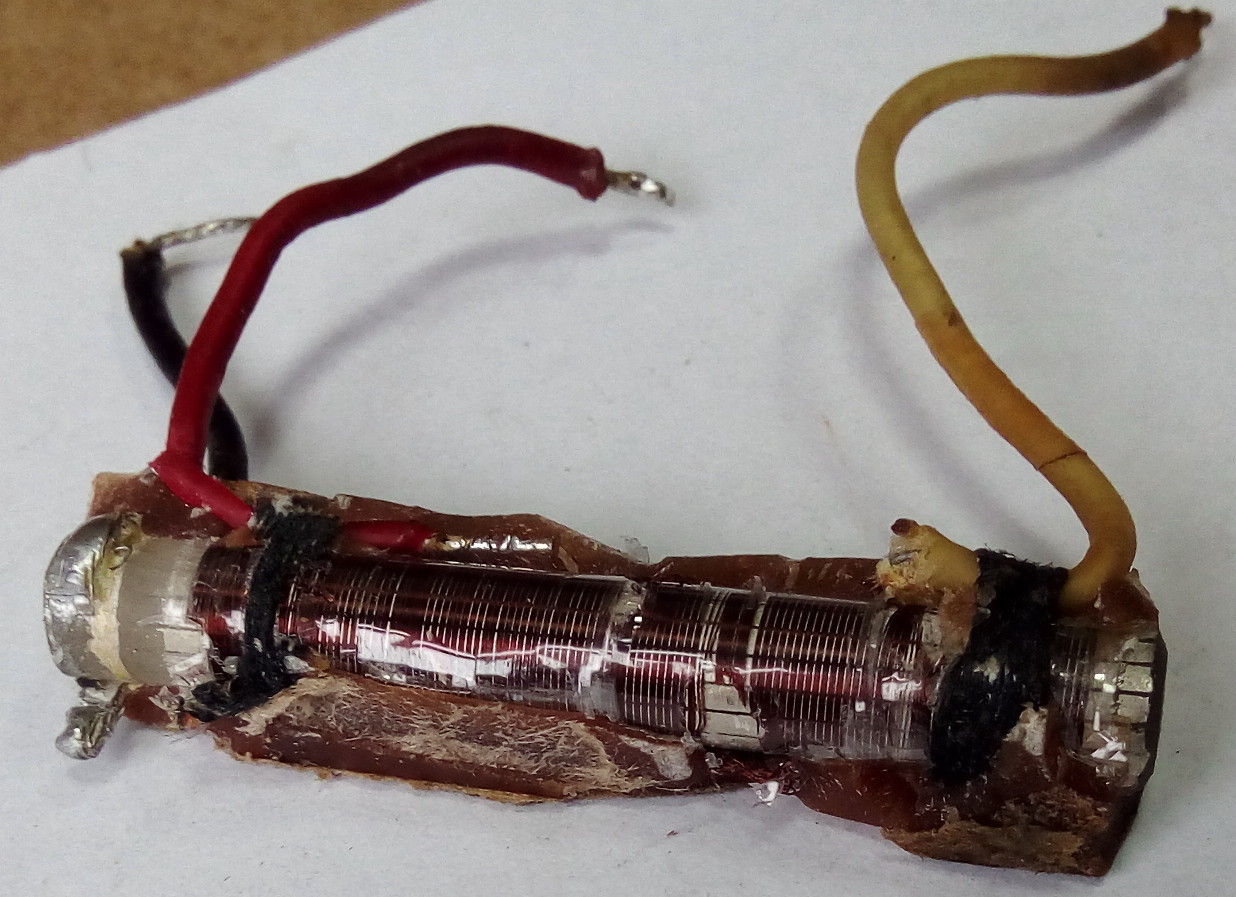

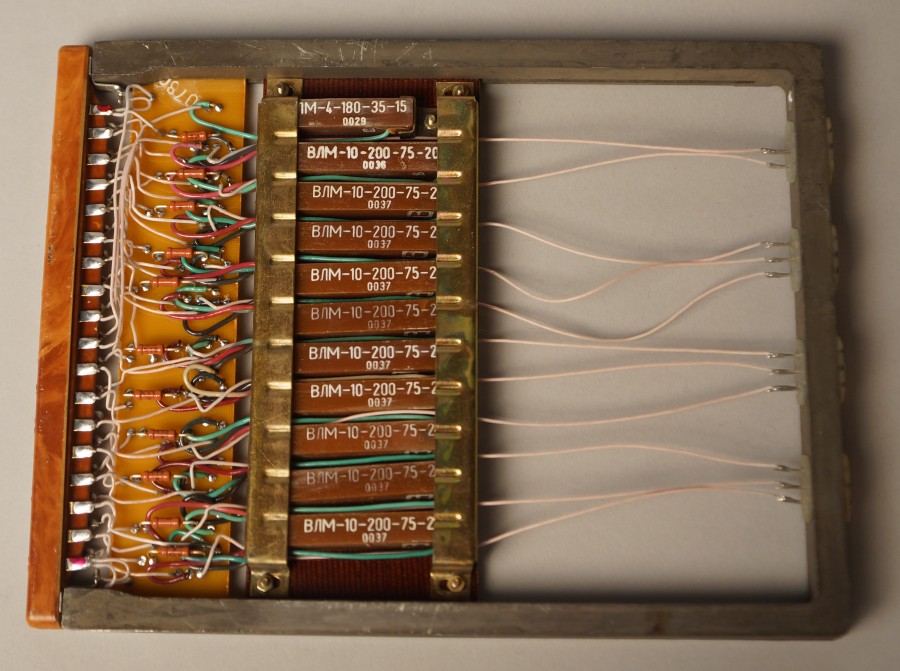

Конструкция, конечно, грубовата... Но из необычного можно отметить кварцевый стержень в качестве основы.


(фото с форума Портативное ретрорадио)
