Семейство термореле времени частного применения - для коммутирования электрических цепей в самолетной радиотехнической и электронной аппаратуре. Справочные данные на них.
Они применяются для включения (при помощи промежуточных реле) анодного напряжения по истечении некоторого времени после включения тока накала мощных электровакуумных приборов.

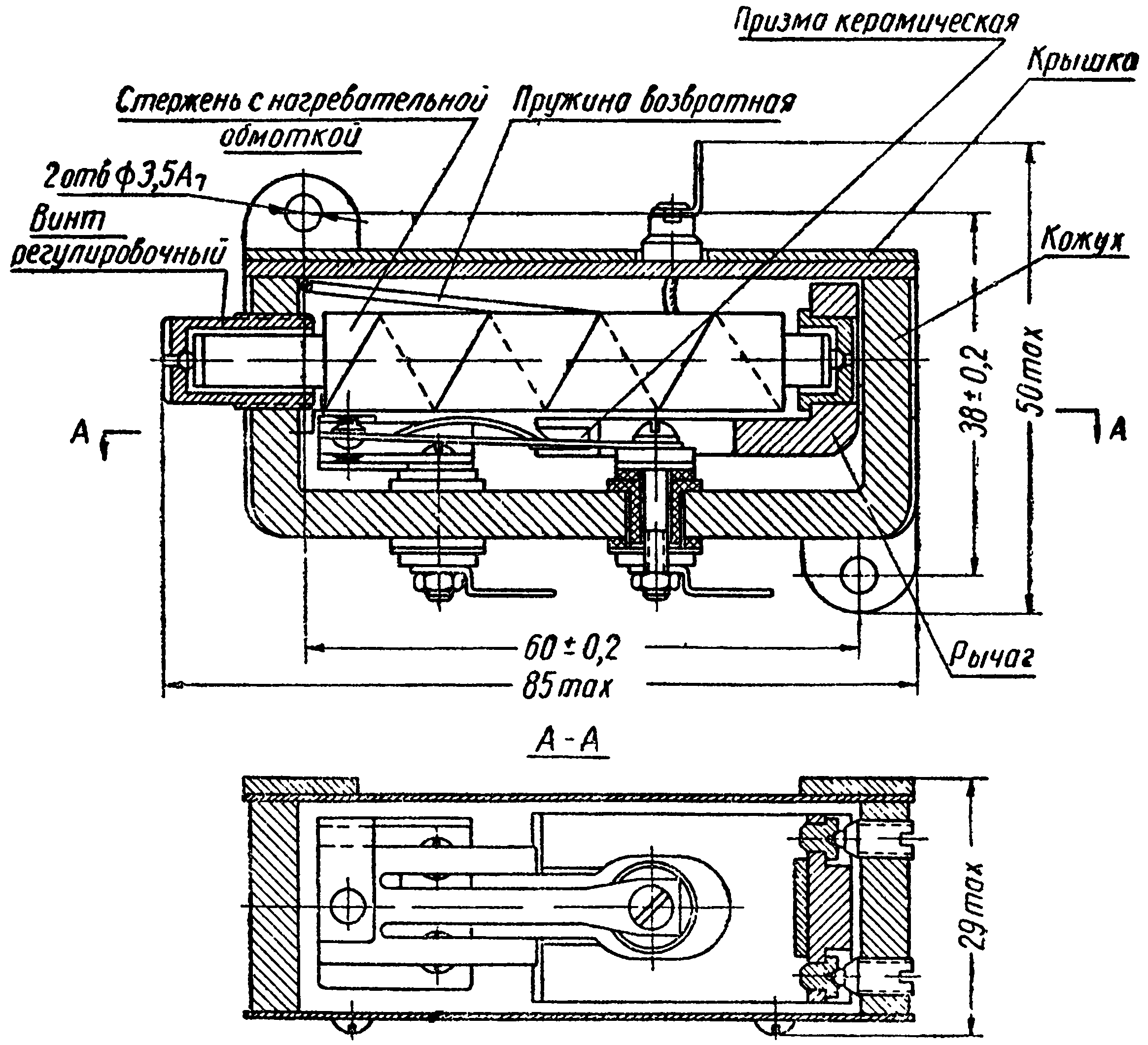

Принцип действия термореле — дилатометрический. При протекании тока по нагревательной обмотке латунный стержень постепенно удлиняется и нажимает на короткое плечо рычага реле. При этом второе плечо рычага поднимается и посредством керамической призмы переключает контакт. После переключения контакта ток нагревательной обмотки должен быть выключен. При выключении тока стержень охлаждается, укорачивается и освобождает плечо рычага, а возвратная пружина приводит рычаг и контактную пружину в исходное положение.

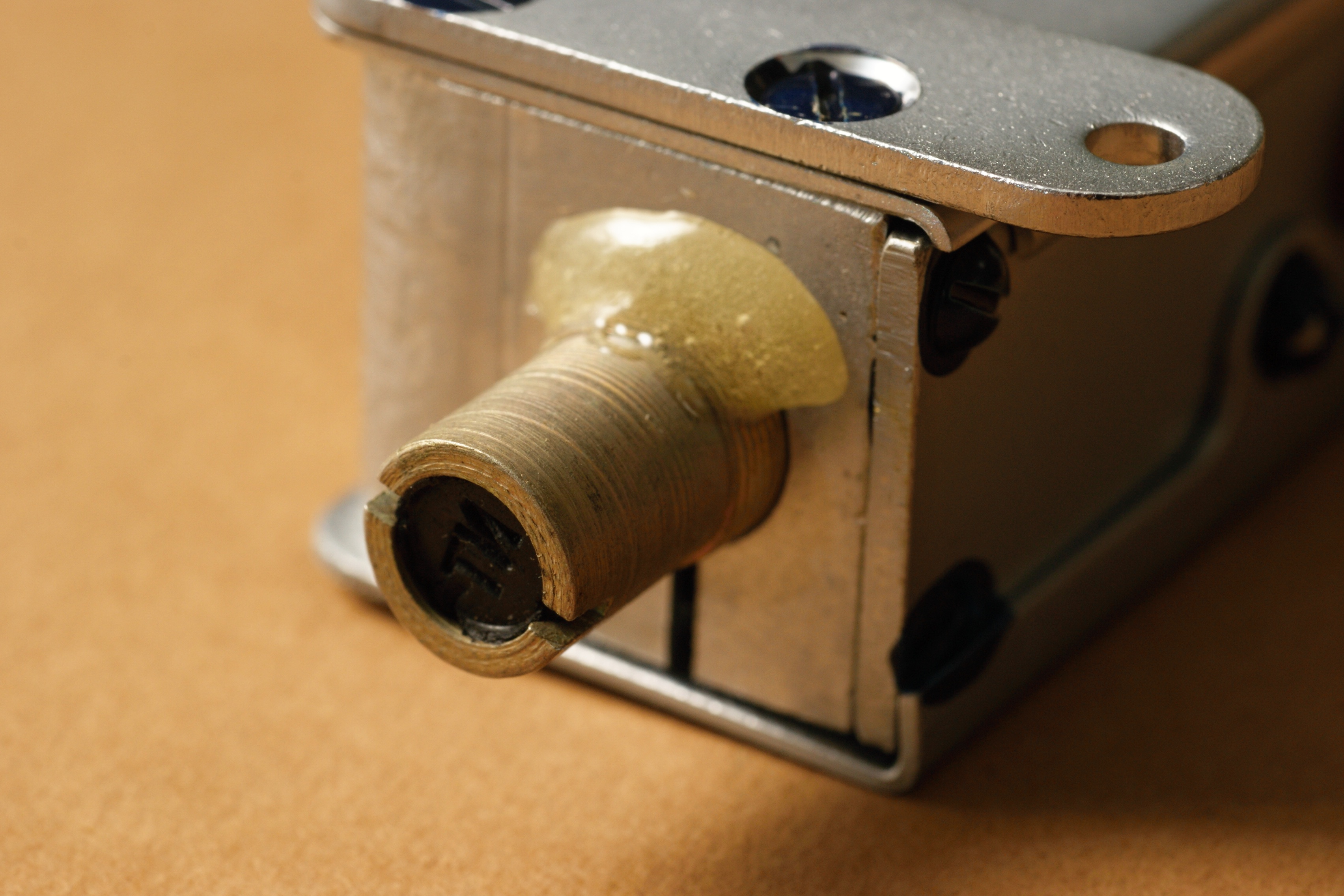

При помощи регулировочного винта можно изменять расстояние от конца стержня до плечевого рычага и тем регулировать время срабатывания и время полной работы термореле. Так, вариант .002 рассчитан на время срабатывания не более 2 мин, вариант .003 - полное время работы 2...5мин.
Разработаны они были ещё в 50-ые годы, если не раньше, в ОКБ завода № 794 Минавиапрома, он же питерский завод «Радиоприбор», в дальнейшем вошедший в состав НПО "Ленинец".

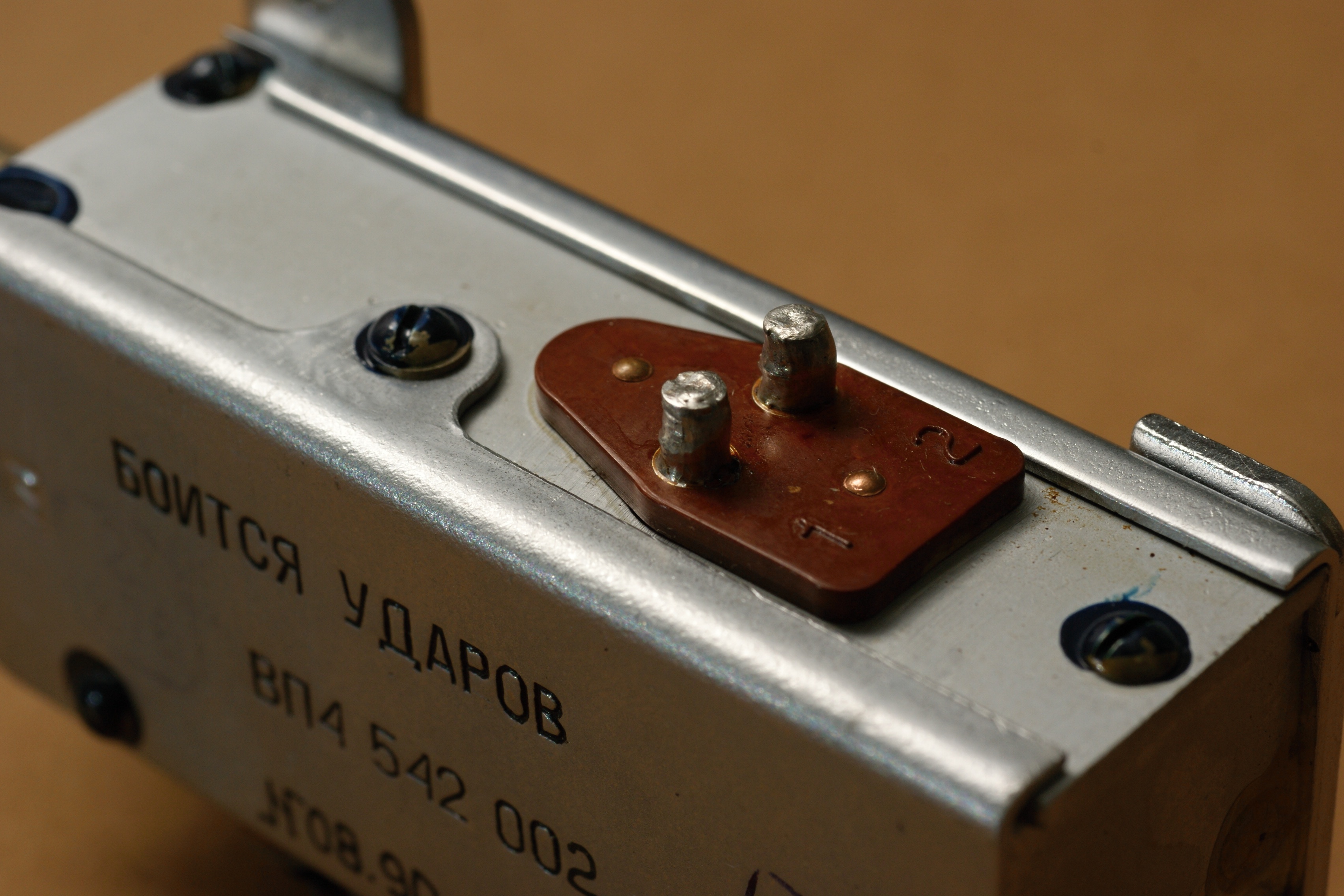

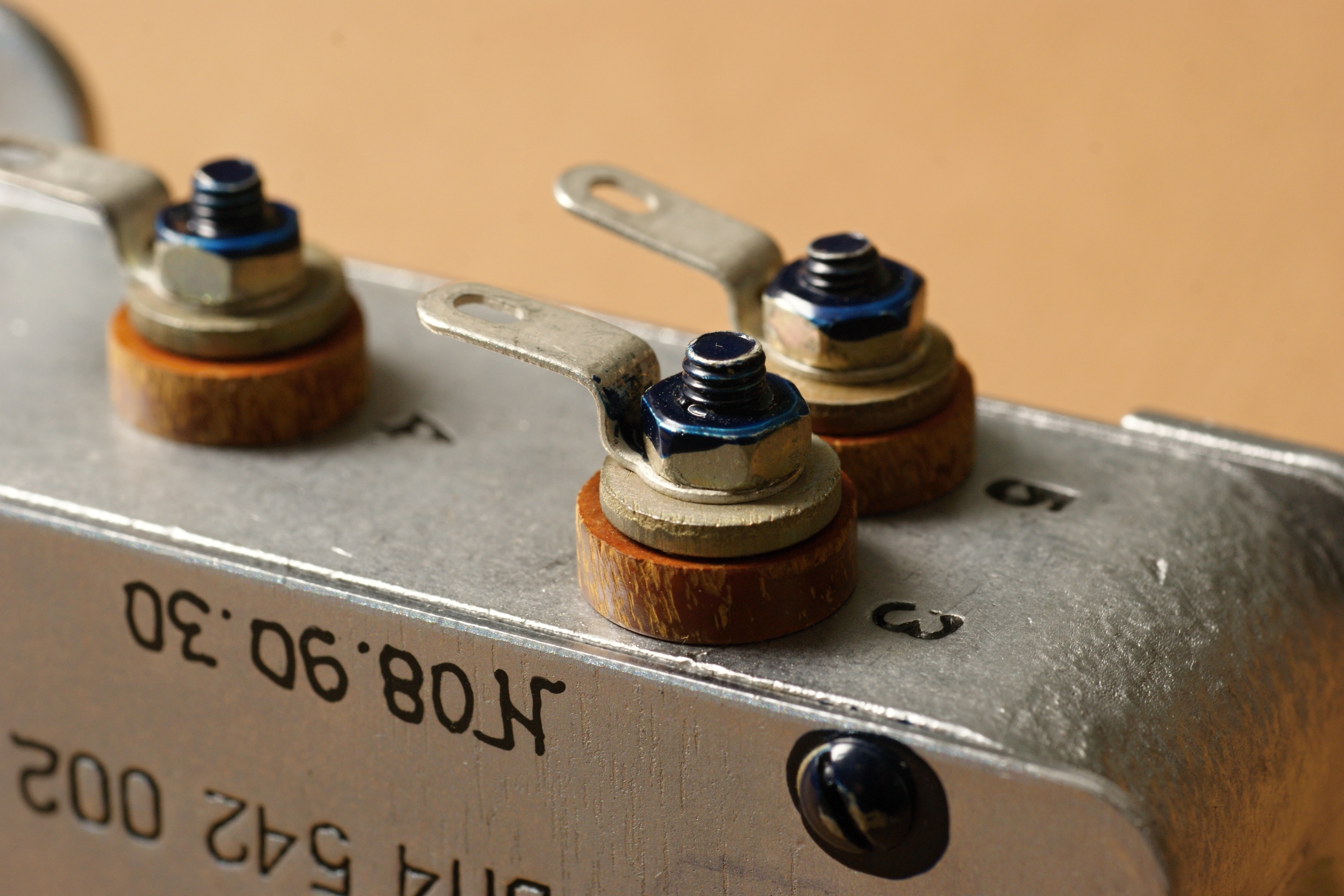

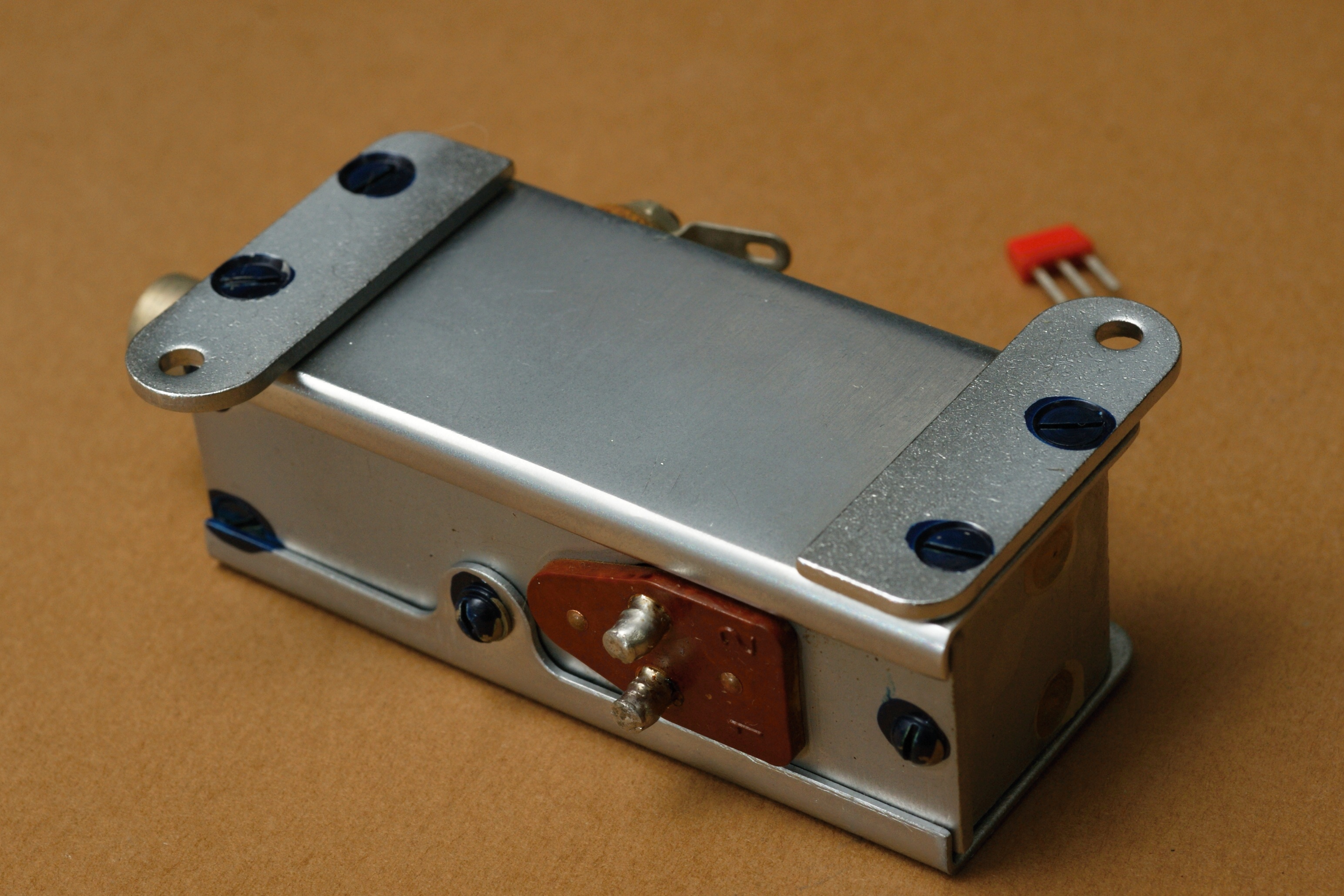

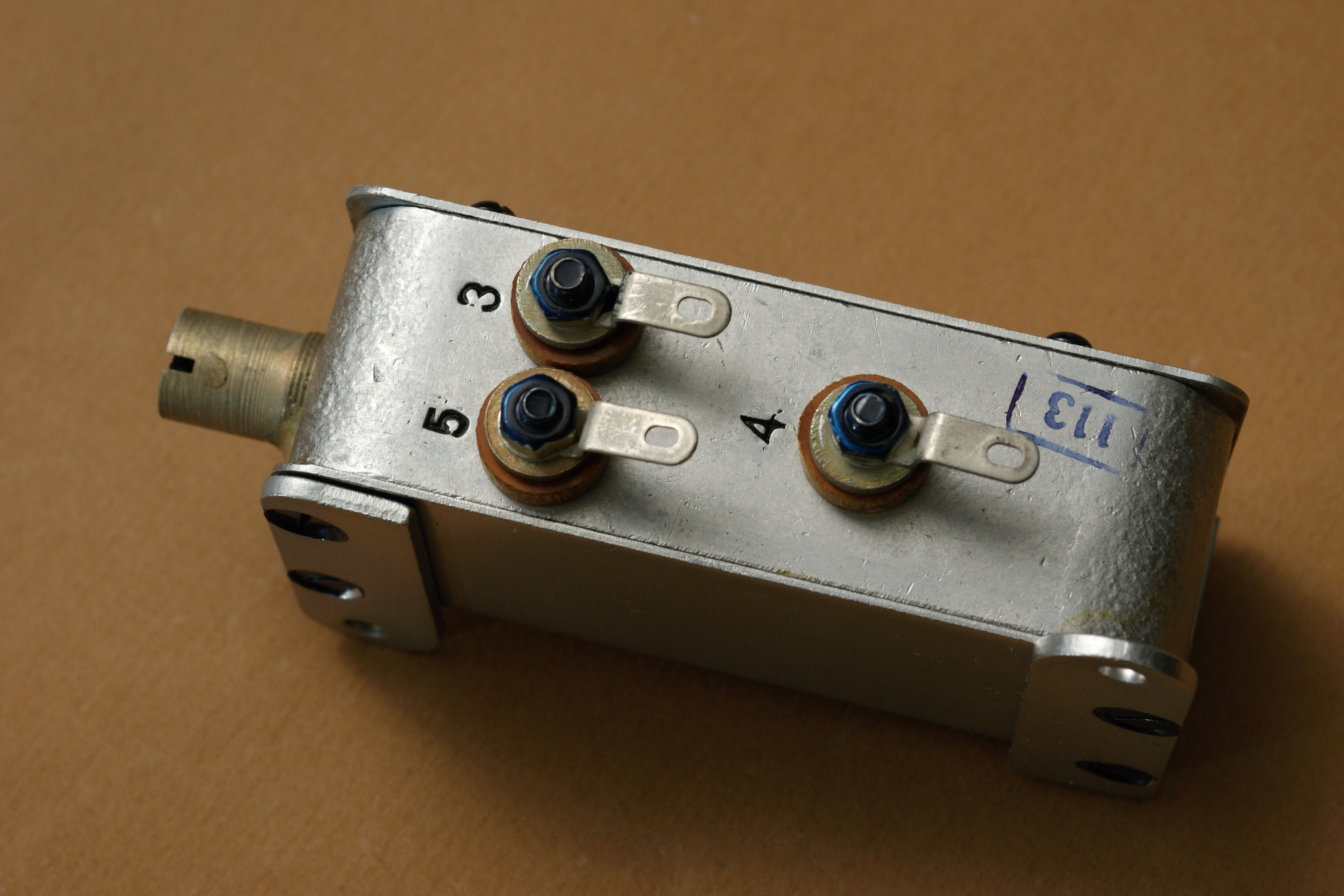

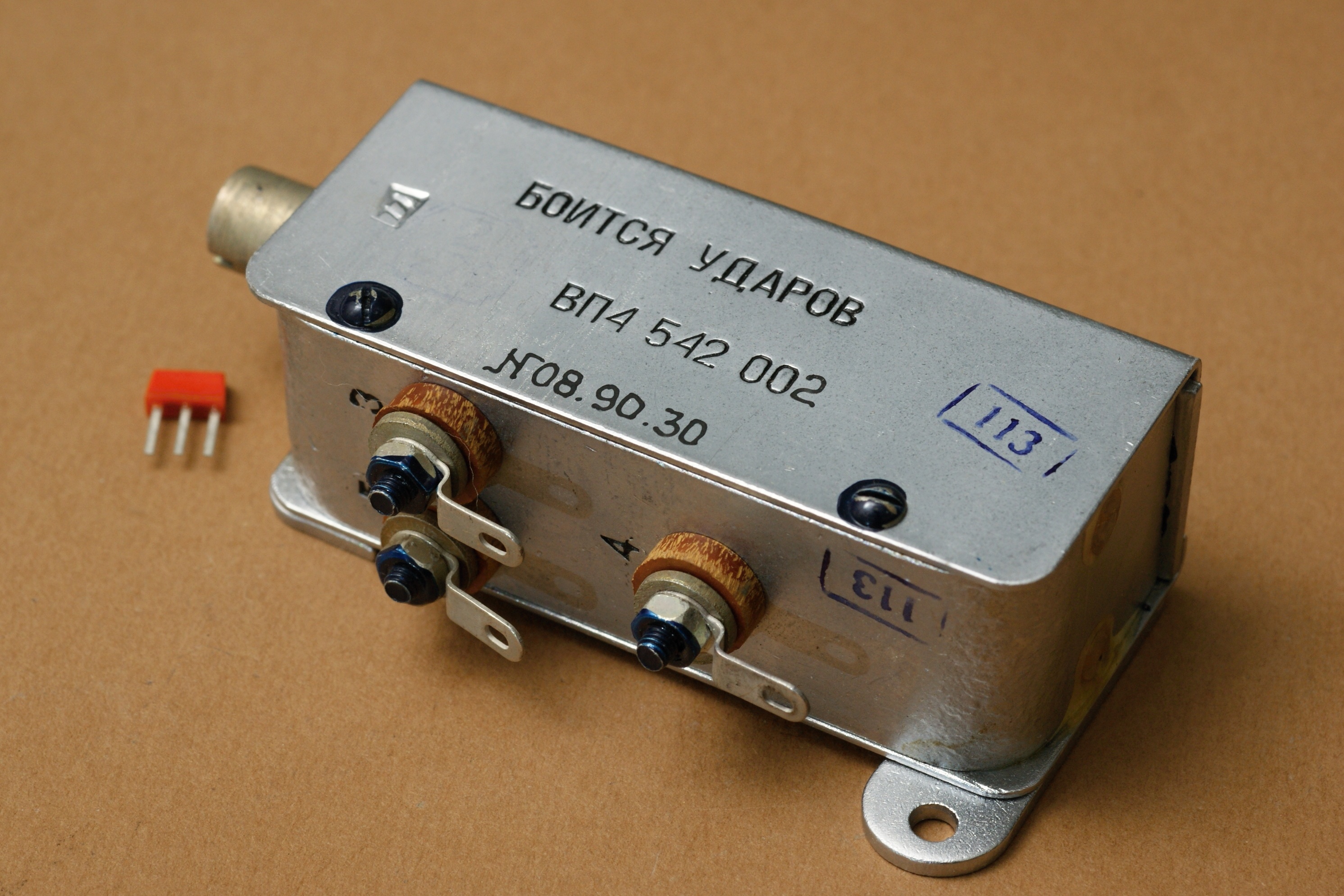

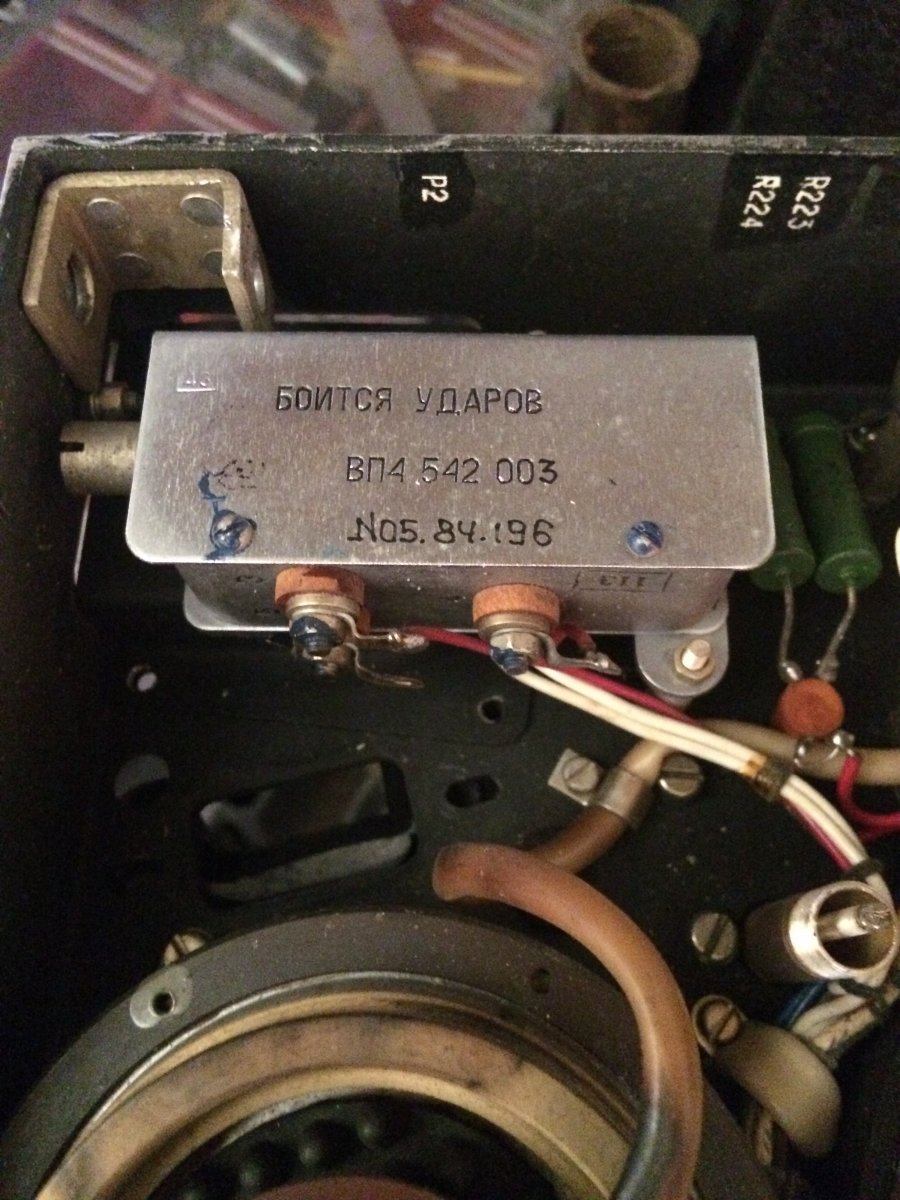

(фото с Форума радиодеталей)
Источники:
1. Реле и контакторы. Справочник. Том III. Проектно-конструкторское бюро. 1964.
