Вибратор ВПГ-62

Вибропреобразователь от бортовой авиационной радиоаппаратуры (не относится к электропитанию). Прибор применялся как электромеханический модулятор медленно меняющихся (относительно частоты модуляции) сигналов постоянного тока. Использовался, в частности, в блоке измерения БИ-3М радиовысотомера РВ-3М.

Напряжение питания - 7...10 В (по другим данным 6,3 В) 400 или 50 Гц.

Производитель неизвестен.

Электрические параметры

Сдвиг фазы преобразованного тока - 25-30 град
Асимметрия - не более 10%
Время перелета (перекрытия) - 40%
Суммарная величина помехи, эквивалентная входному сигналу - 20 мкВ
Сопротивление изоляции
   обмотка возбуждения-корпус - 10 МОм
   контакты-корпус - 500 МОм
Технический ресурс - 700 ч
Диапазон рабочих температур -50...+70°С
Потребляемая мощность - 0,2 Вт

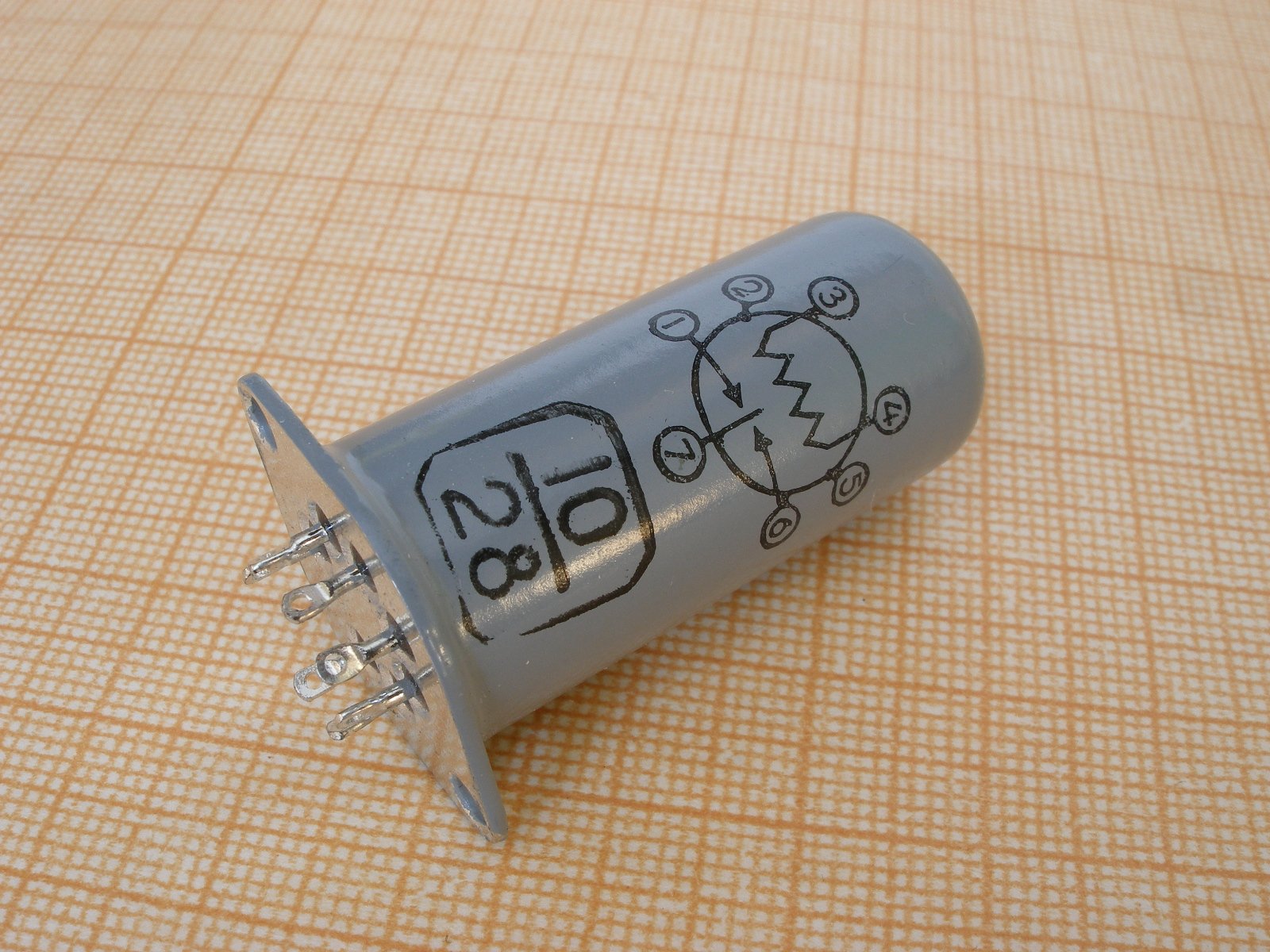

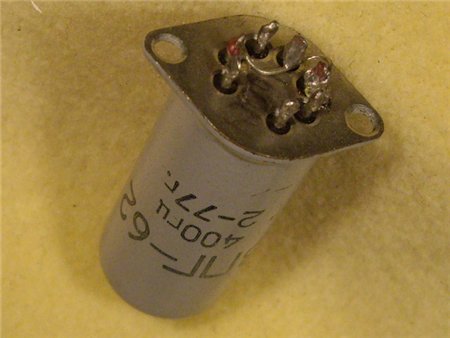

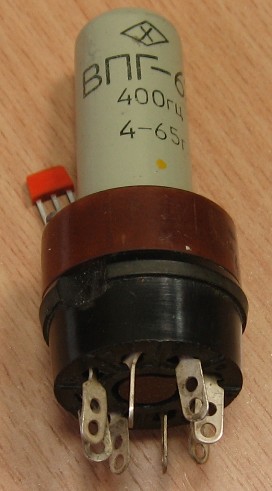

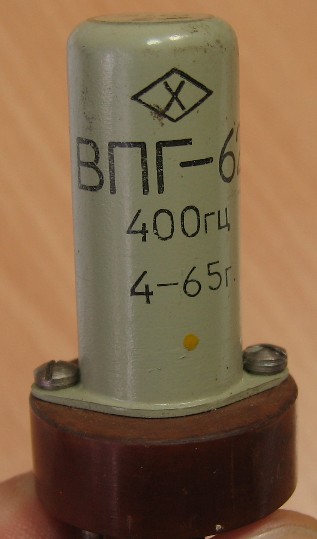

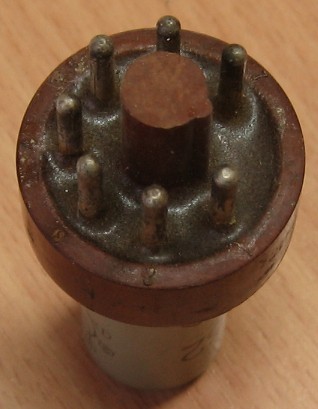

(фото Владимира, г.Пермь)		 Для установки в стандартную октальную (ламповую) панель вибратор имел специальный неразборный переходник:

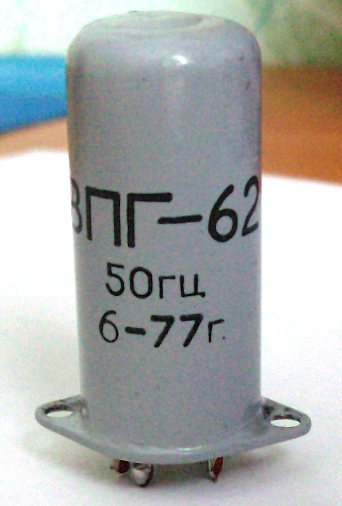

Как оказалось, выпускались и варианты на 50 Гц:

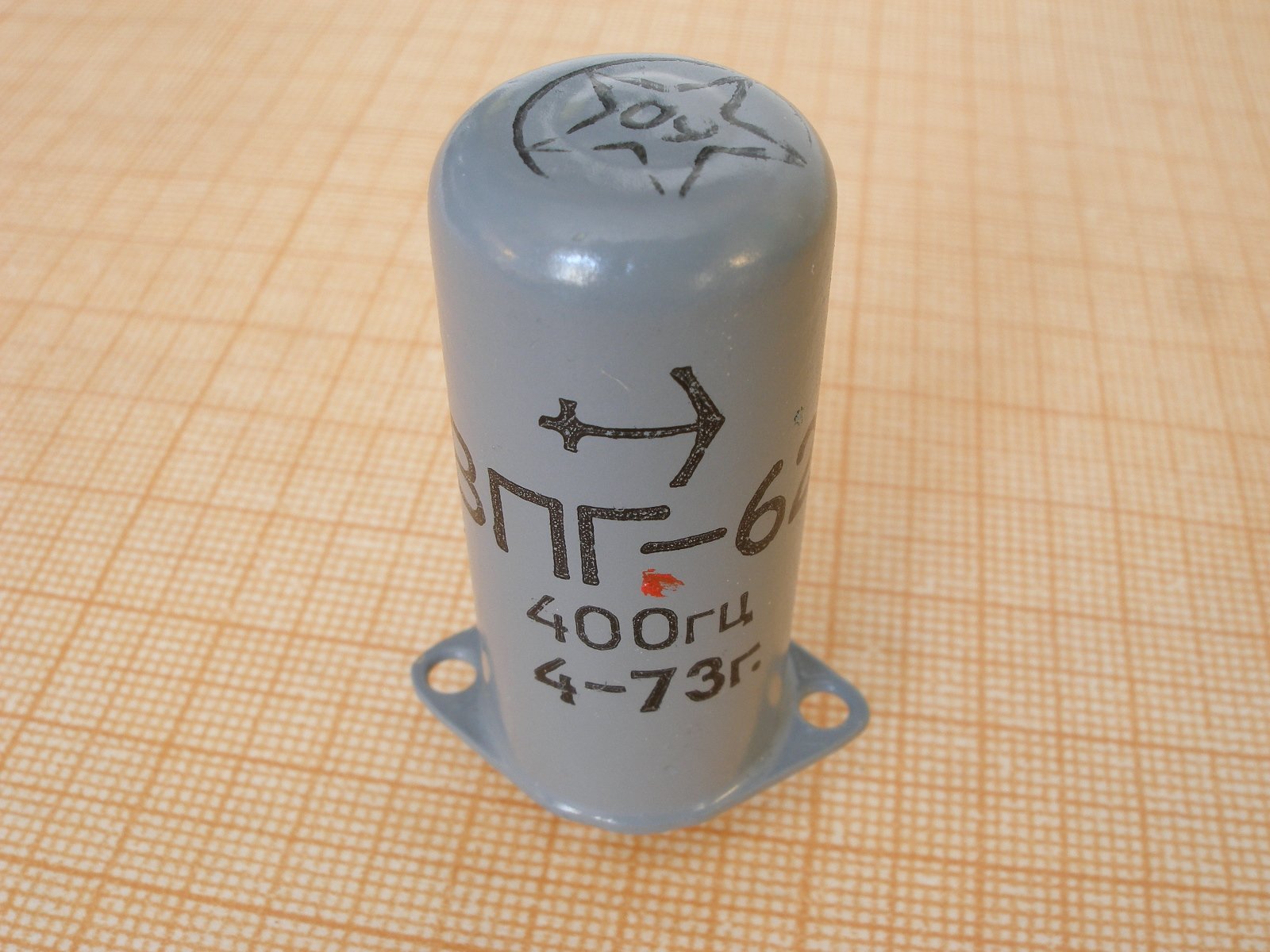

(фото Александра Морозова)

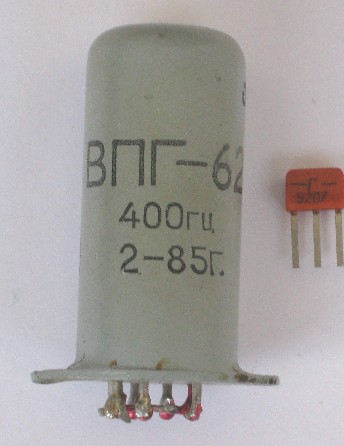

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

Источники:

1. Калинчук Б.А., Пичугин О.А. Модуляторы малых сигналов. Л., "Энергия", 1972.
