Вибратор ВПМ-2Р

Электрометрический ключевой преобразователь постоянного тока для измерительной технике, аналогичен ВПМ2З, но, в отличии от него, вибропреобразователи ВПМ2Р (разомкнутые) работают с перелетом среднего контакта между крайними в течение времени одновременного размыкания всех контактов, применяются в высокоомных цепях и имеют более высокое входное сопротивление.



Производители - "Мукачевприбор", ныне "Мукачiвприлад" (г.Мукачево, Украина), и некто пока неизвестный.

Электрические параметры

Номинальное входное напряжение - 6,3 В.
Величина помехи - 10 мкВ
Время одновременного размыкания всех контактов - 2-4%
Асимметрия (разность длительности положительного и отрицательного импульсов) - не более 5%
Сопротивление изоляции - не менее 100 ГОм
Потребляемая мощность - 1 Вт

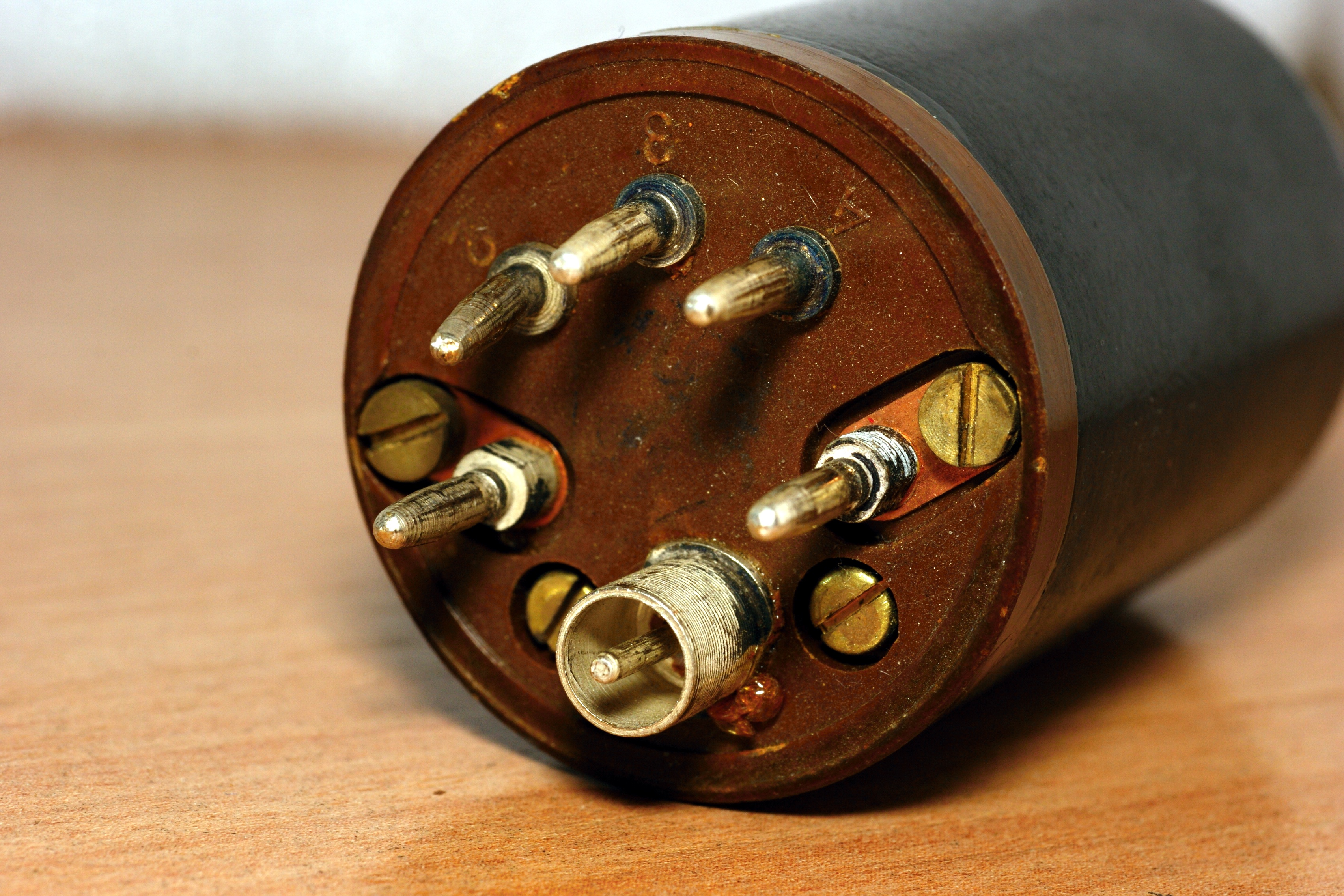

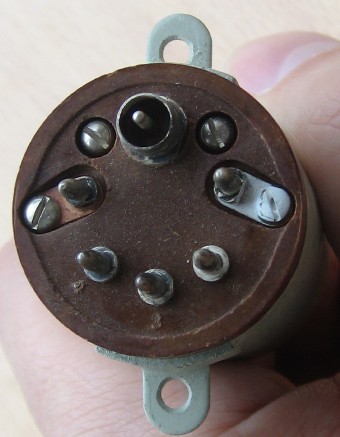

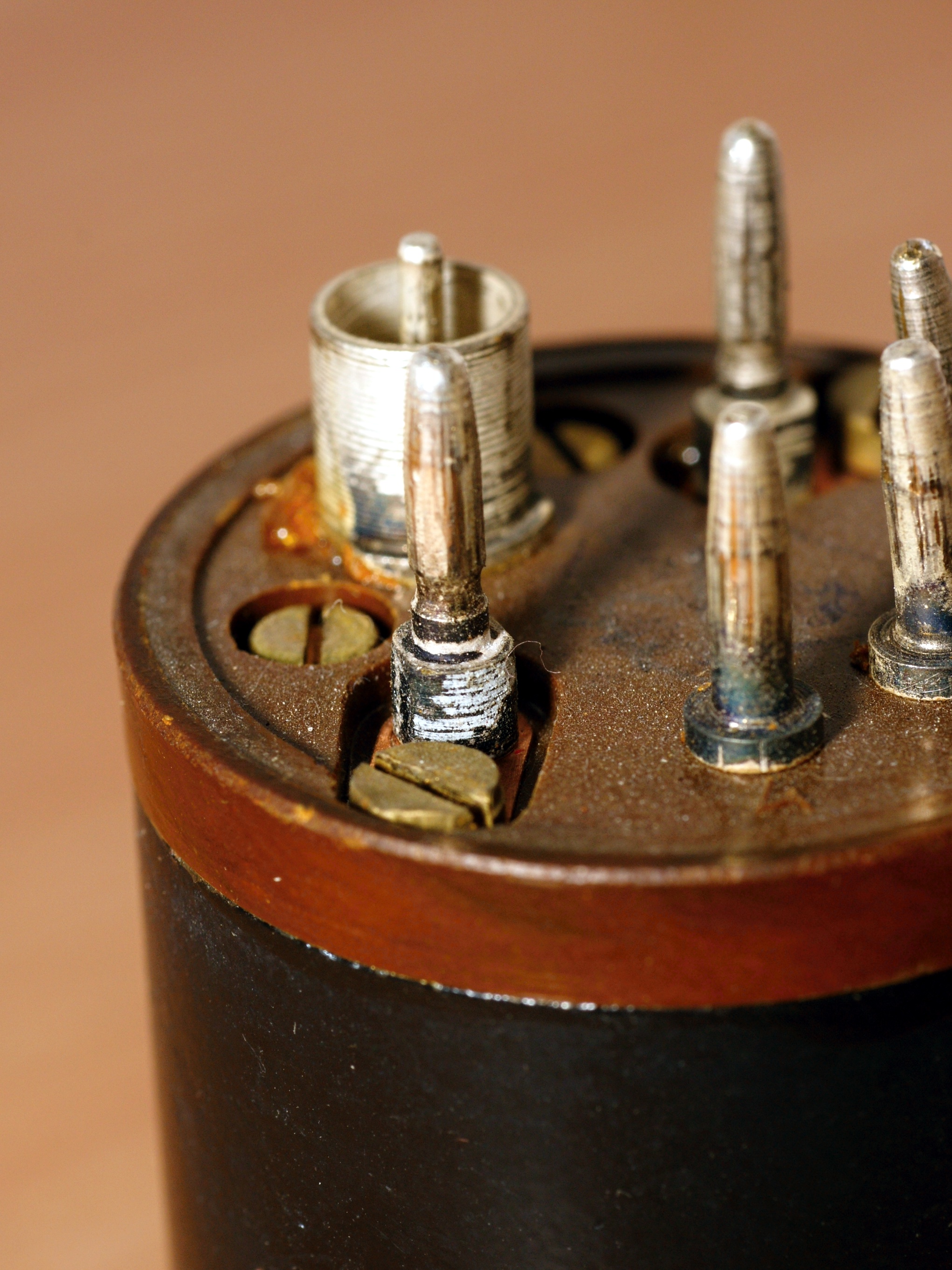

А вот у него цоколь у него не обычный - в отличии от ВПМ-2-02З выход экранирован.

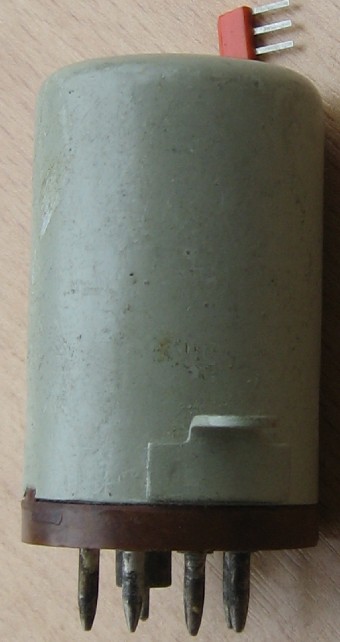

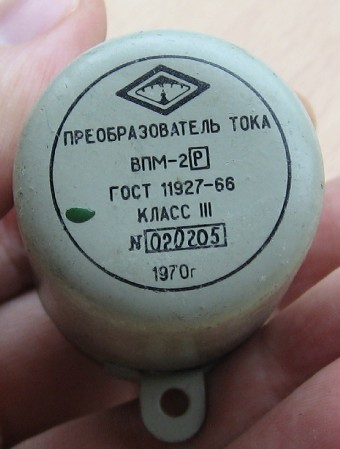

(фото с форума "Портативное ретрорадио")

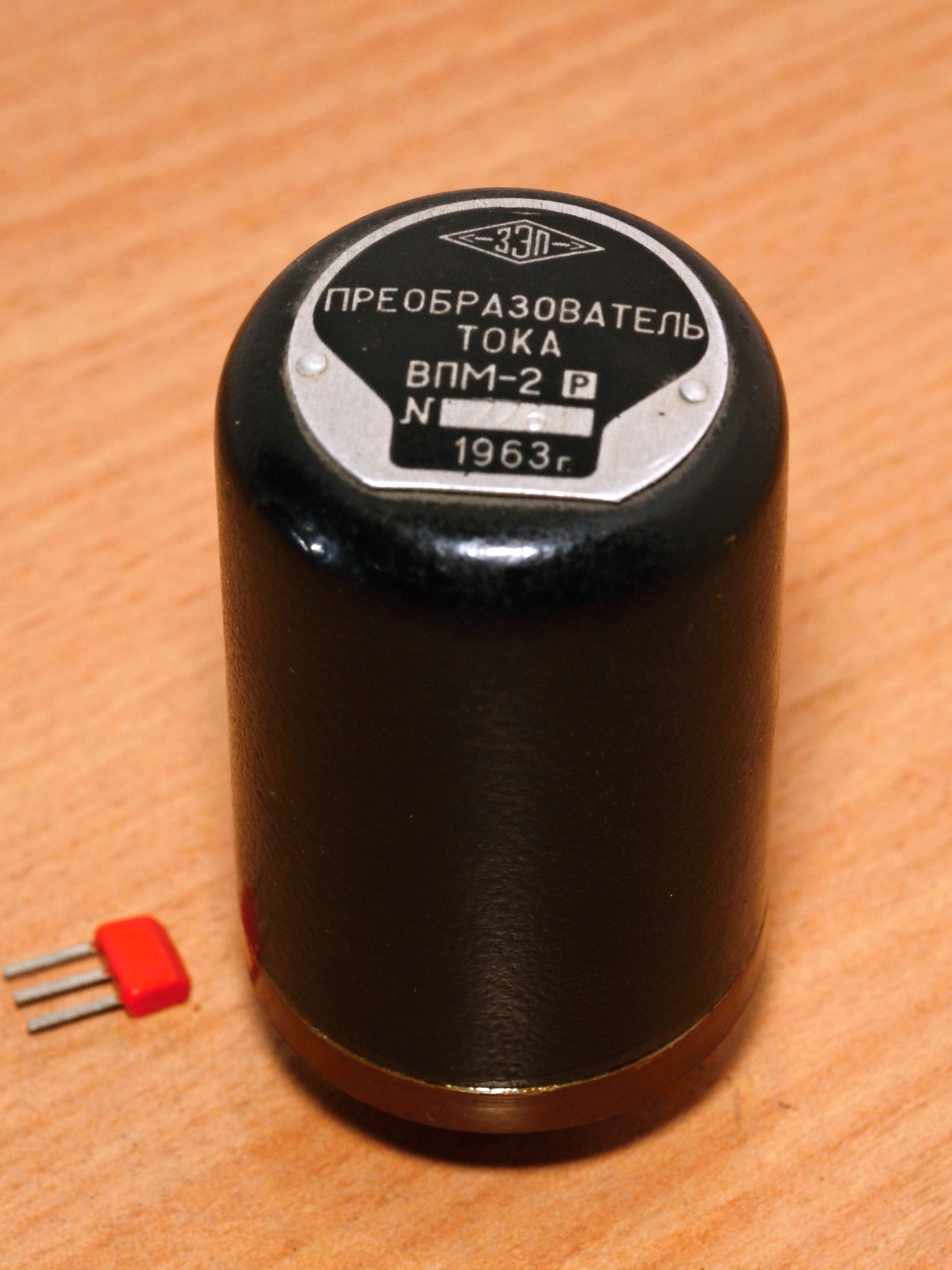

(фото с форума "Портативное ретрорадио")

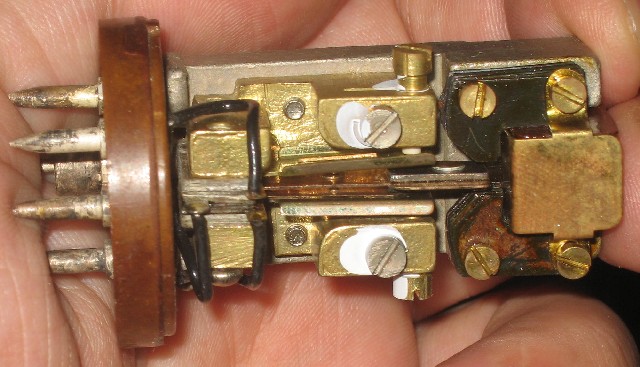

Здесь конструкцию можно рассмотреть подробнее. Вид со стороны якоря:

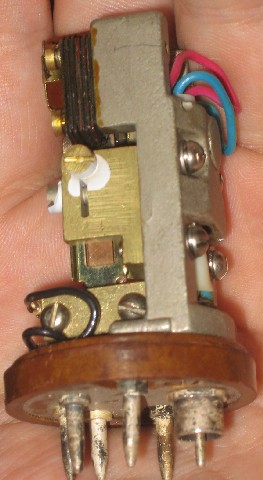

со стороны неподвижных контактов:

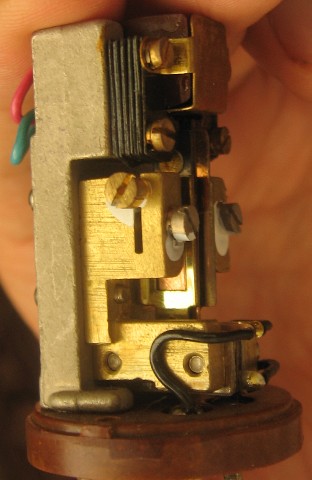

со стороны подвижных контактов:

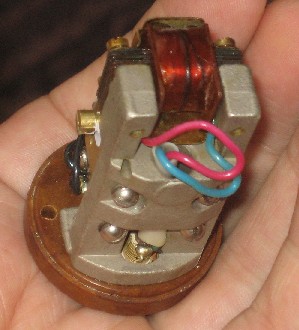

Катушка возбуждения:
