Вибратор ВПМ

Вот вибратор, размерами и конструкцией сильно отличающийся от всех остальных.

Это электрометрический ключевой преобразователь (контактный модулятор) - он преобразует постоянный ток (10-12 - 10-9 А) в переменный для последующего усиления. Применялся в двукоординатных самописцах и прочей технике, которая работала с высокоомными источниками эдс (ph-метры и т.п).

Рабочее напряжение возбуждения системы 6,3 В, резонанс лежит в диапазоне 40-60 Гц. В аппаратуре их питали, как правило, от сети 50 Гц.

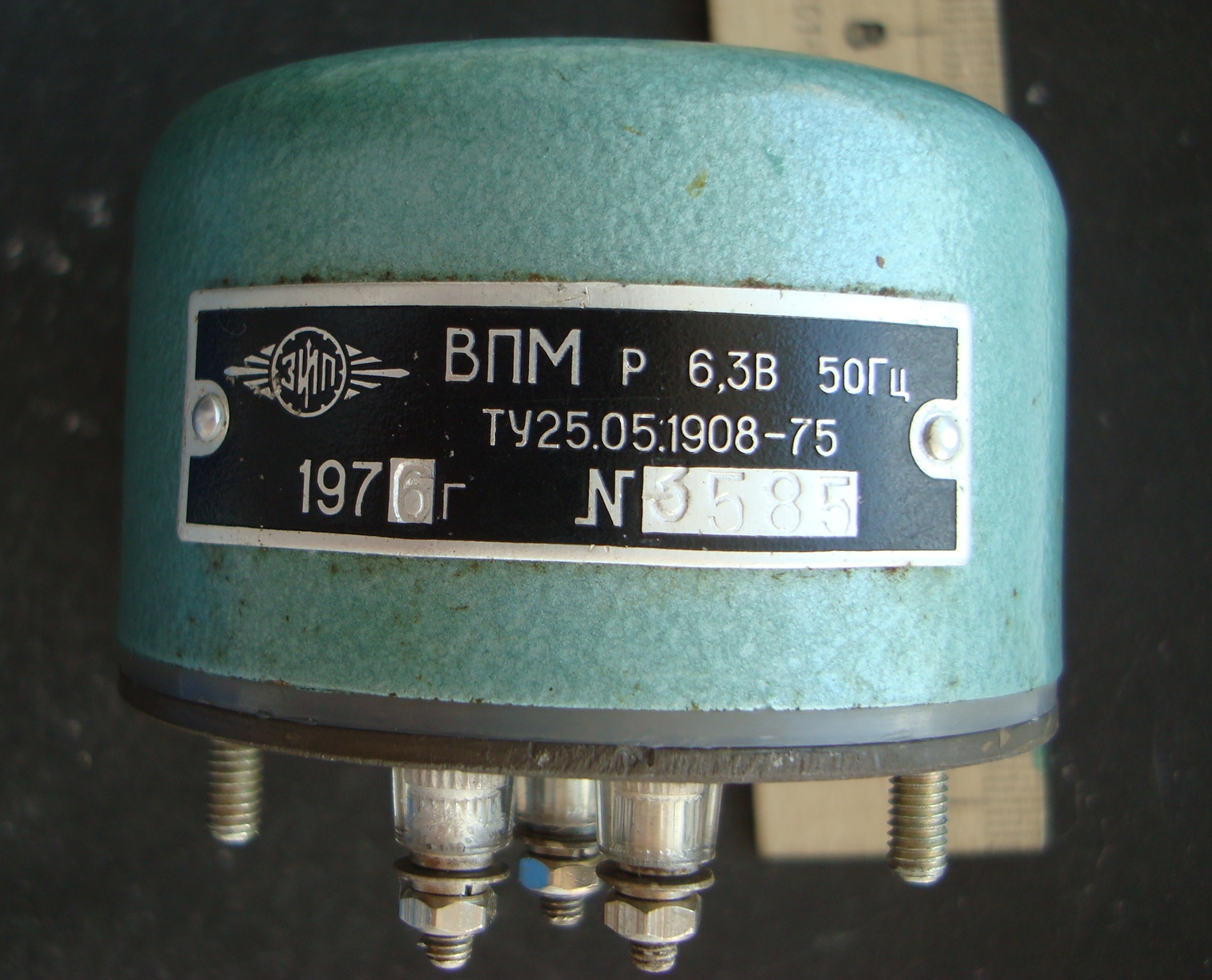

Производители - Гомельский завод измерительных приборов и, предположительно, ленинградский завод "Теплоприбор" (ныне Электромеханический завод "Заря").

Электрические параметры

Сдвиг фазы преобразованного тока - 40 град
Асимметрия - не более 3%
Время перелета (перекрытия) - 12%
Суммарная величина помехи, эквивалентная входному сигналу - 0,4 мкВ
Сопротивление изоляции контакты-корпус - 100 000 МОм
Технический ресурс - 2 000 ч
Диапазон рабочих температур +5...+70°С
Потребляемая мощность - 1,5 Вт


(фото Георгия)

Контактный узел модулятора типа ВПМ смонтирован на керамическом изоляторе, на который закрепляется центральная пружина с контактами и неподвижные контакты с регулировочными винтами. Якорь модулятора закрепляется на Т-образном стальном кронштейне, который устанавливается на керамическом изоляторе и фиксируется двумя винтами с гайками. Регулировочные винты выполняют одновременно функцию контактов. Сигнальные цепи выводятся через фарфоровые изоляторы под распайку или контактные наконечники.

Модулятор ВПМ позволяет разрабатывать приборы, измеряющие э.д.с. датчиков с внутренним сопротивлением порядка единиц Гигаом, величиной 300—500 мкв, а образцы, собранные и очищенные очень тщательно, позволяют увеличить чувствительность прибора до 100 мкв.

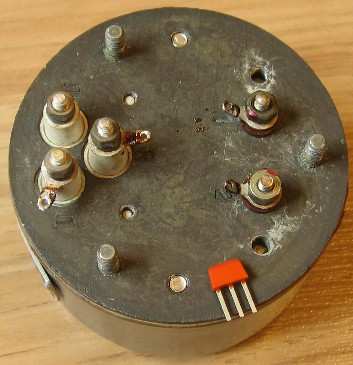

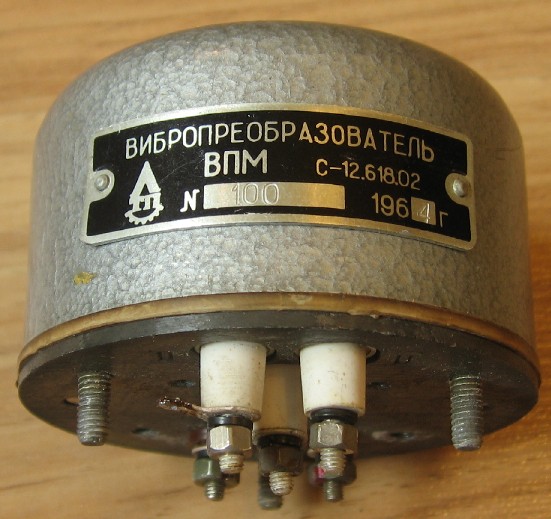

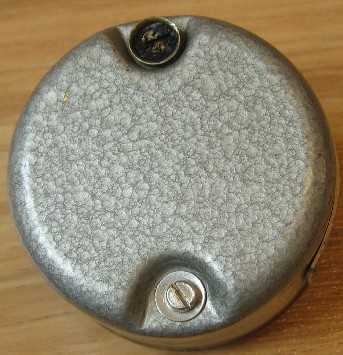

Общий вид:

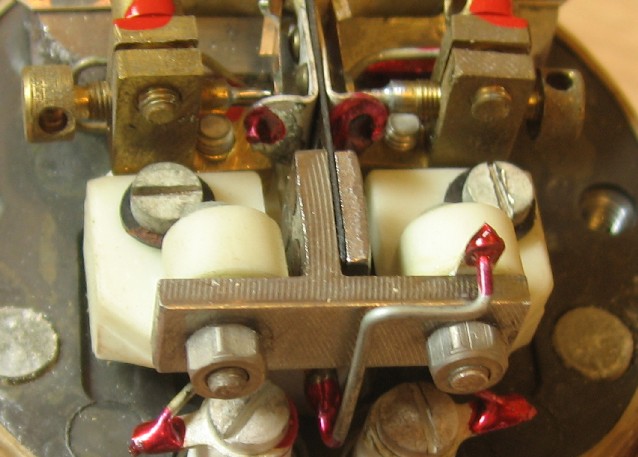

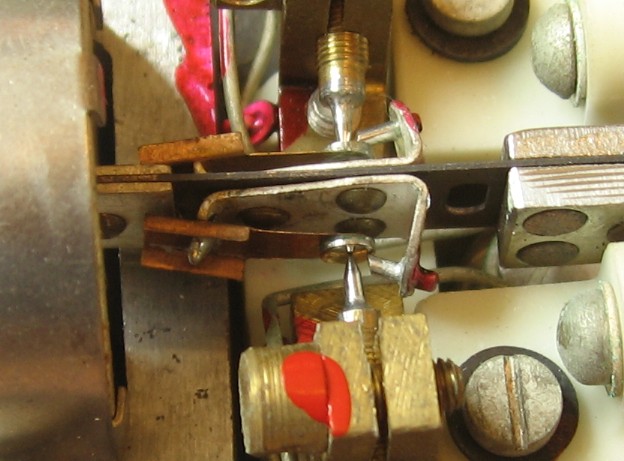

Якорь и контактная группа:

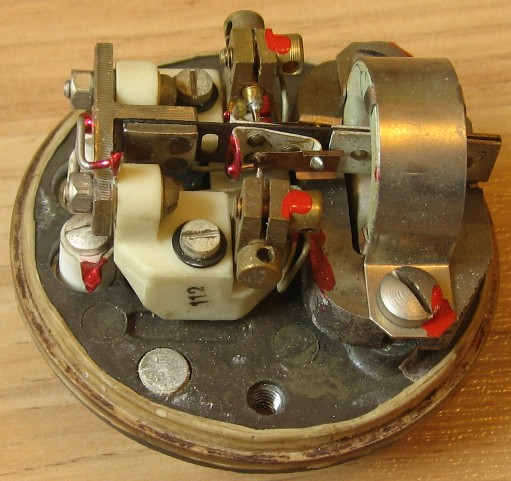

Вид со стороны крепления якоря:

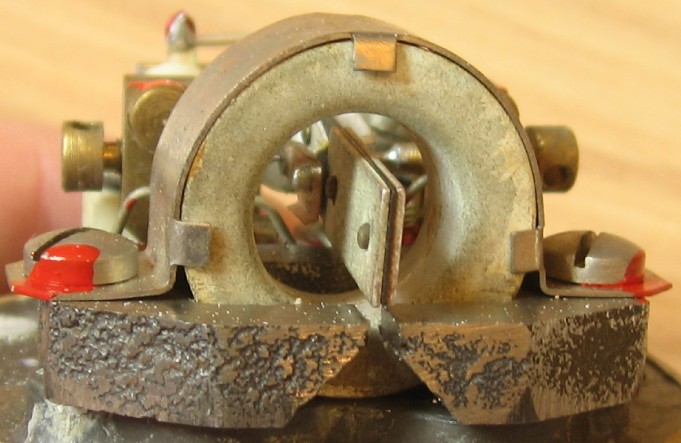

Катушка возбуждения:

Источники:

1. Калинчук Б.А., Пичугин О.А. Модуляторы малых сигналов. Л., "Энергия", 1972.
