ВР-17

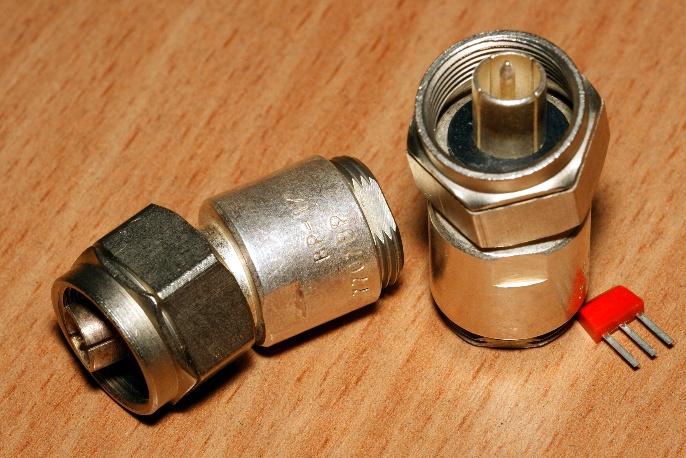

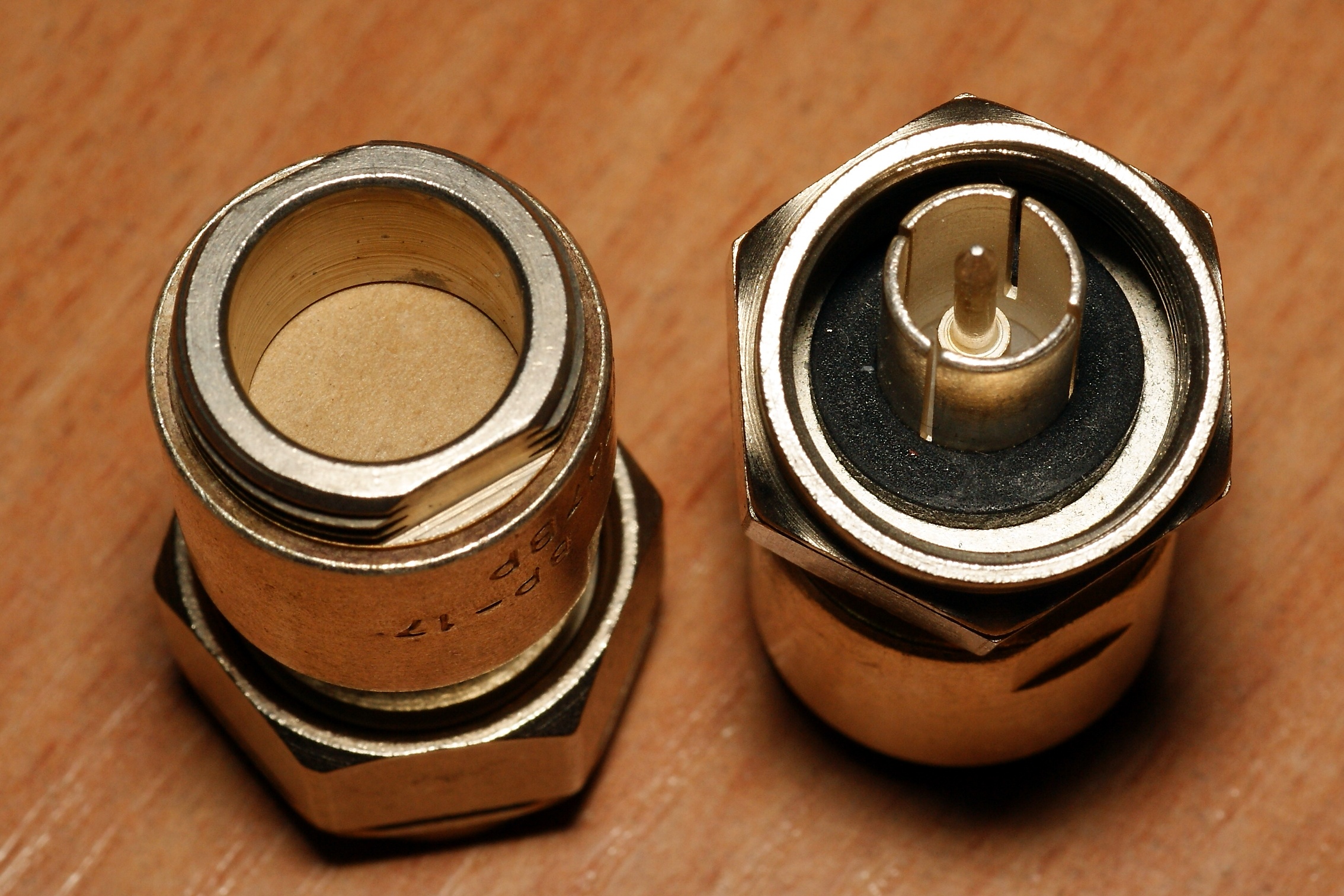

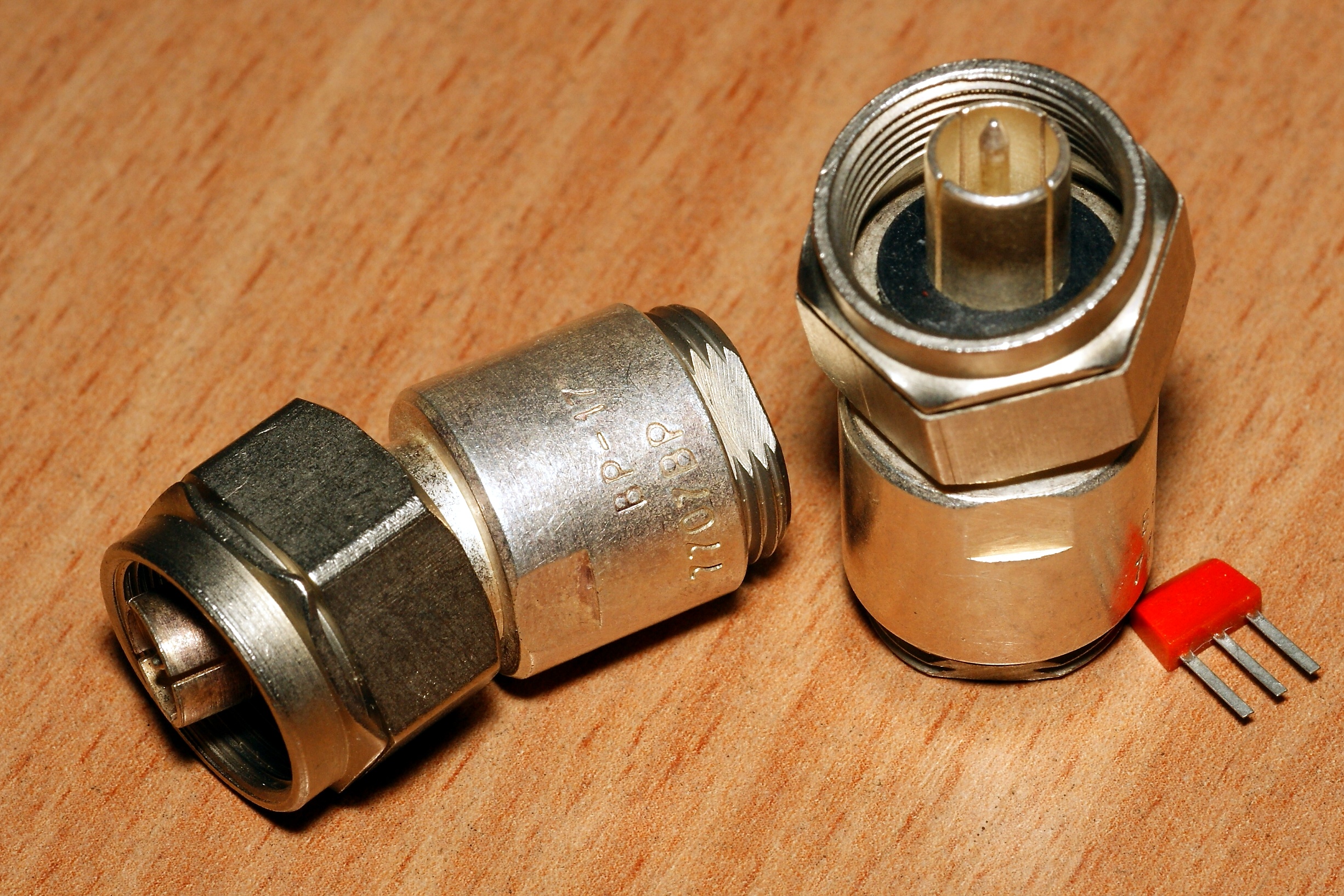

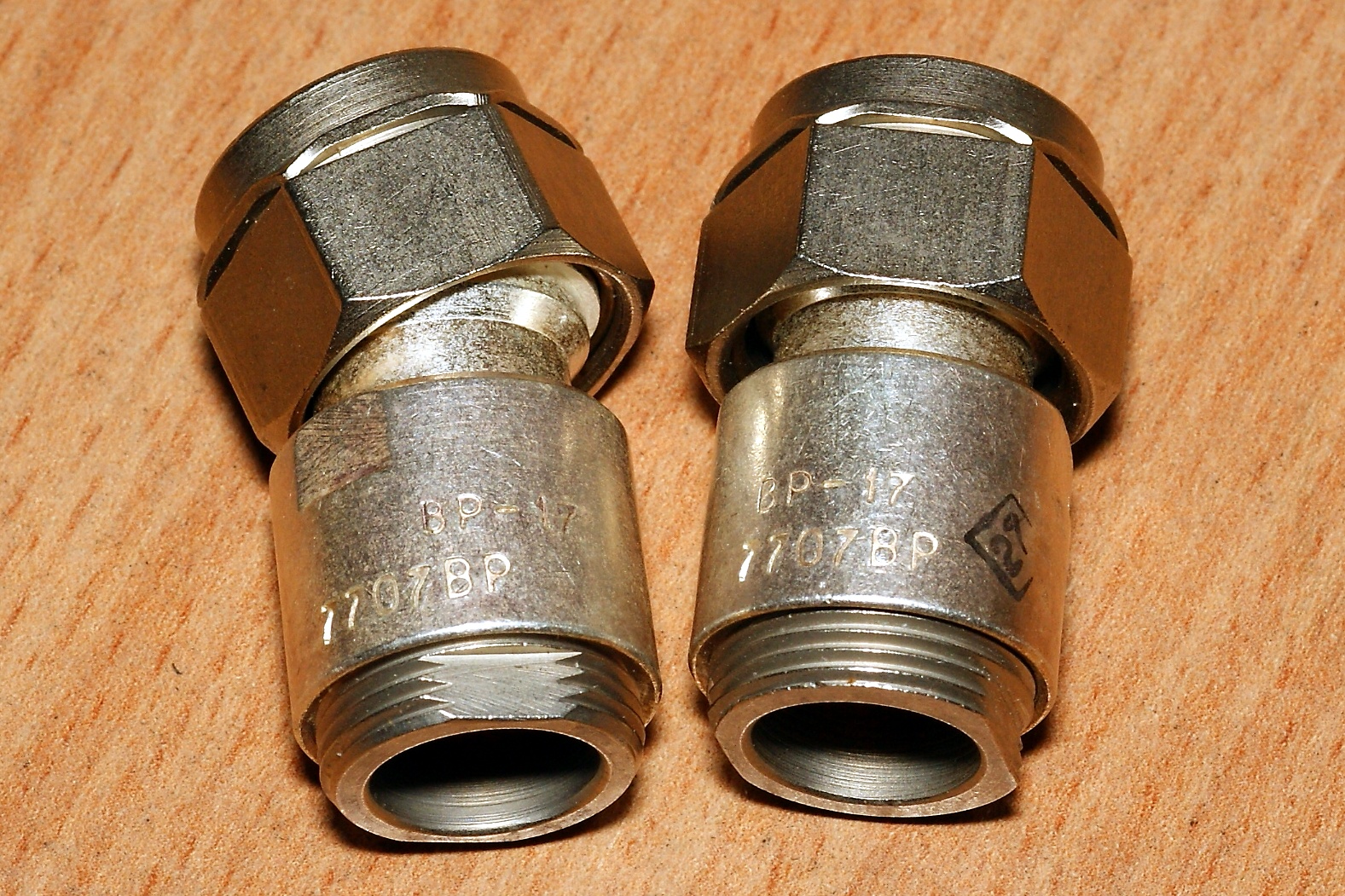

Высокочастотный Разъем, 17ая разработка. Какой-то старый разъём, массово применялся в старых РЛС 40-50 годов разработки. Волновое сопротивление 50 Ом, диапазон частот до 500 МГц, присоединяемый кабель - РК-50-7-15. Хотя в ЧТУ от 1965 года стоит отметка "В новых разработках не применять", выпускались они долго, как минимум до 80х годов. Приближенный советский аналог разъёмов miniUHF.

Производитель - ПО "Октябрь", г.Каменск-Уральский, а разработчиком их было, предположительно, ОКБ-379 "Деталь" из того же Каменск-Уральска (ныне Уральское проектно-конструкторское бюро «Деталь»).

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
