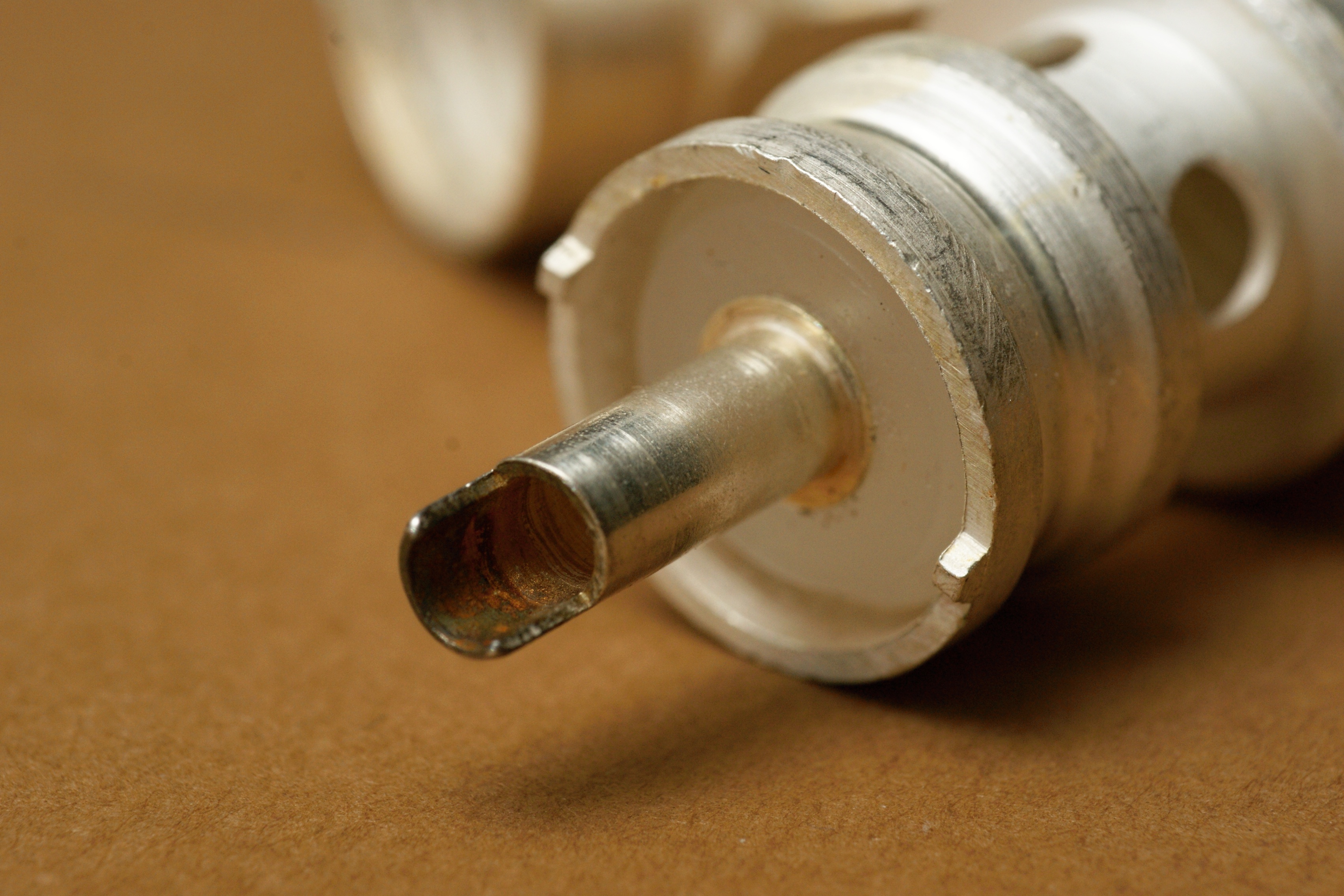

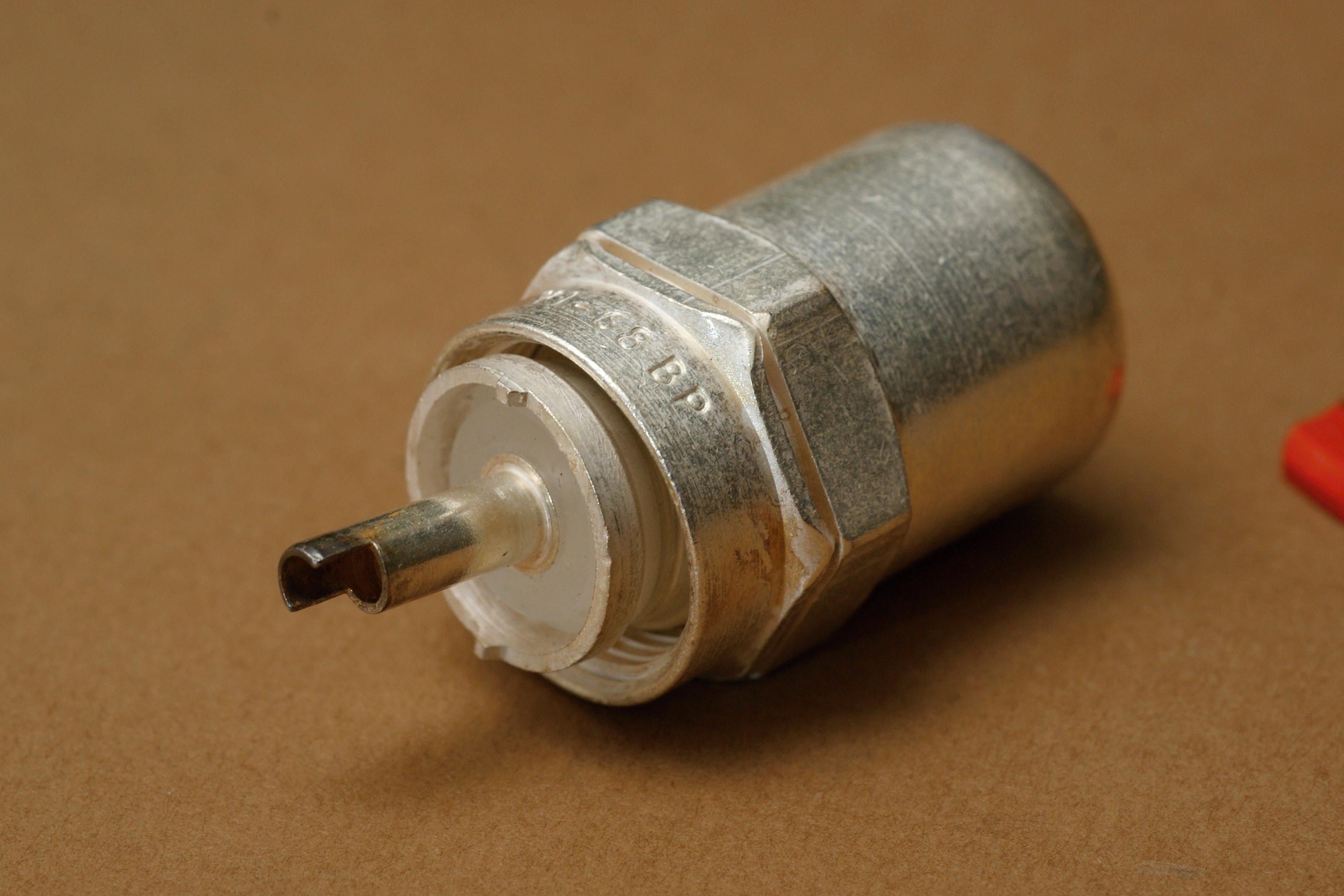

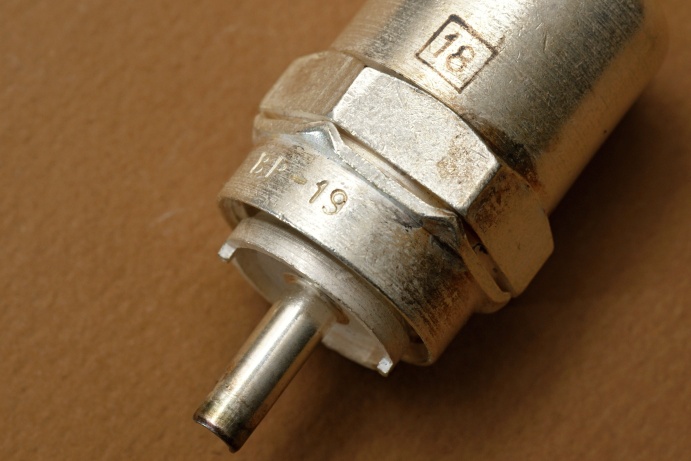

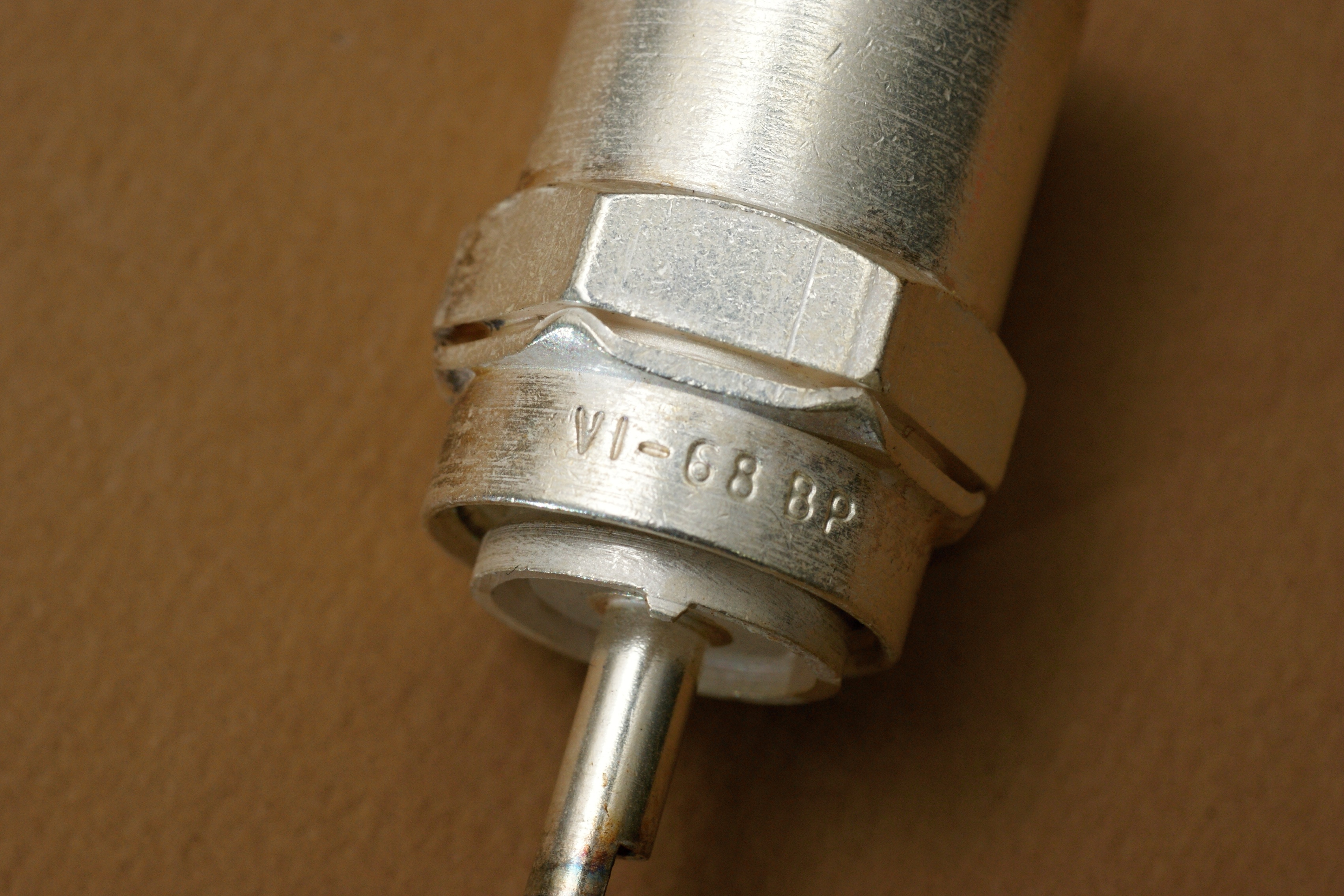

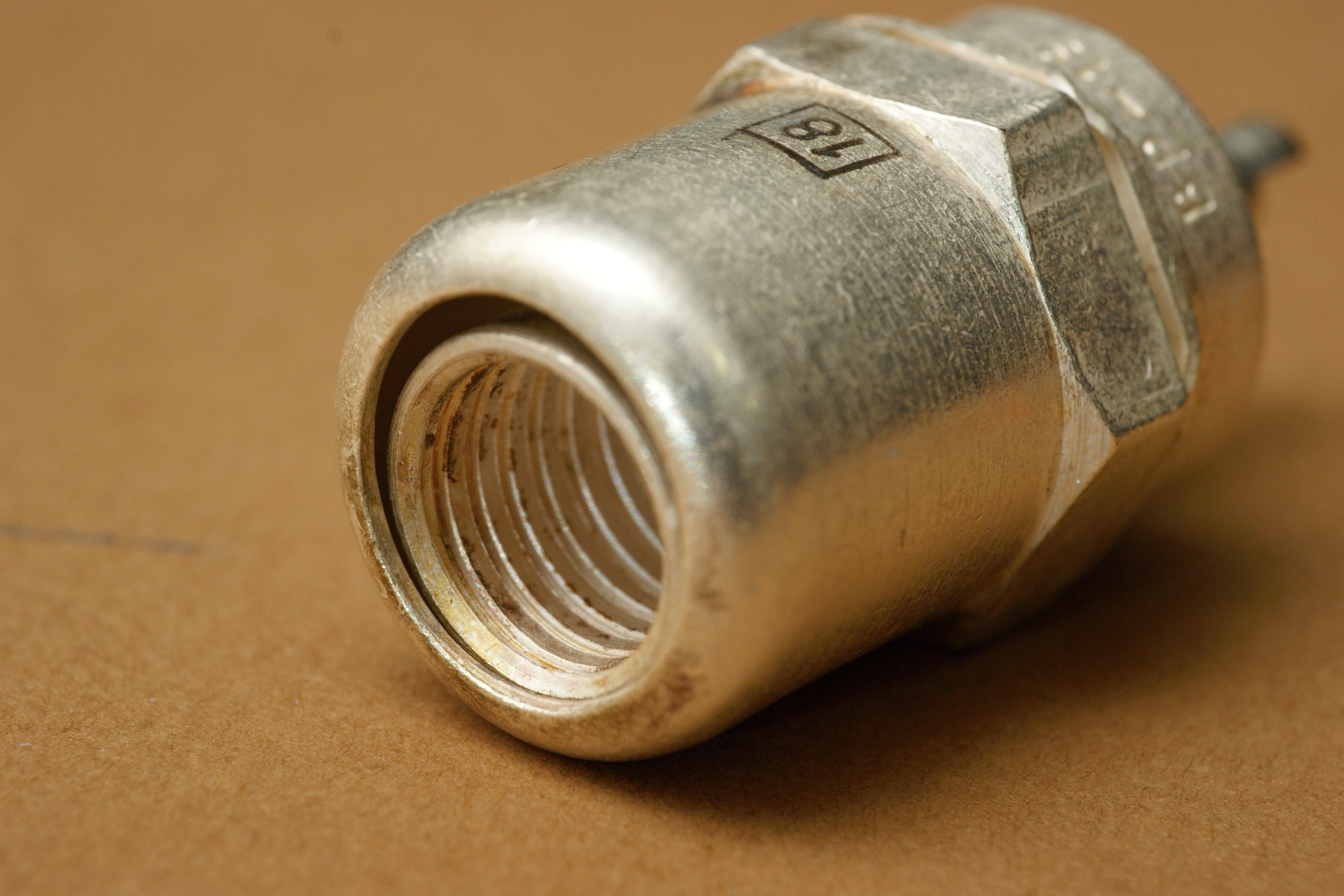

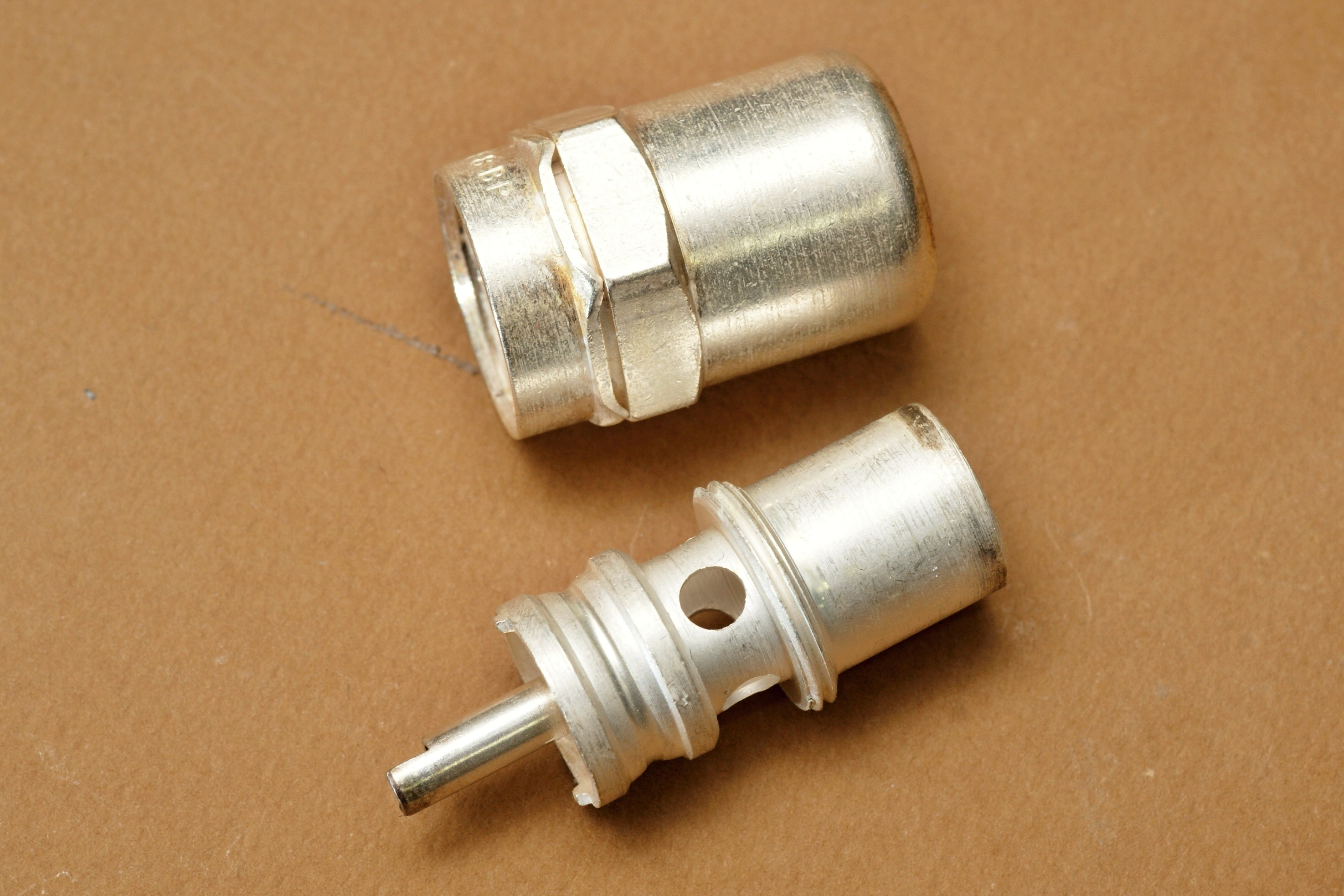

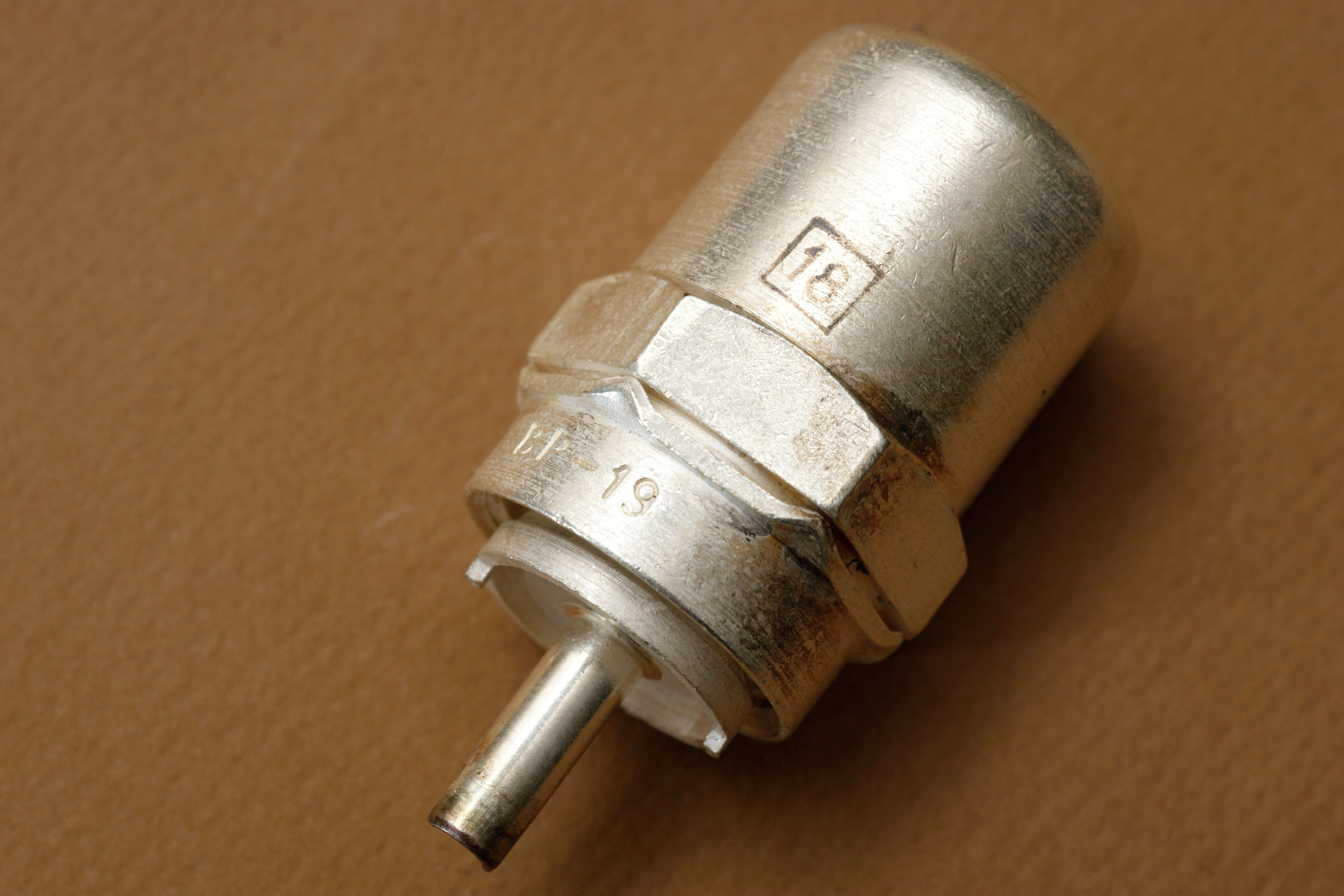

ВР-19

Высокочастотный Разъем, 19ая разработка. Какой-то старый разъём, массово применялся в старых РЛС 40-50 годов разработки.

Волновое сопротивление 50 Ом, диапазон частот до 500 МГц, присоединяемый кабель - РК-50-7-15; см. ЧТУ от 1965 года. Этакий советский аналог разъёмов UHF.

Производитель - ПО "Октябрь", г.Каменск-Уральский, а разработчиком их было, предположительно, ОКБ-379 "Деталь" из Каменск-Уральска (ныне Уральское проектно-конструкторское бюро «Деталь»).

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
