ВР-200С

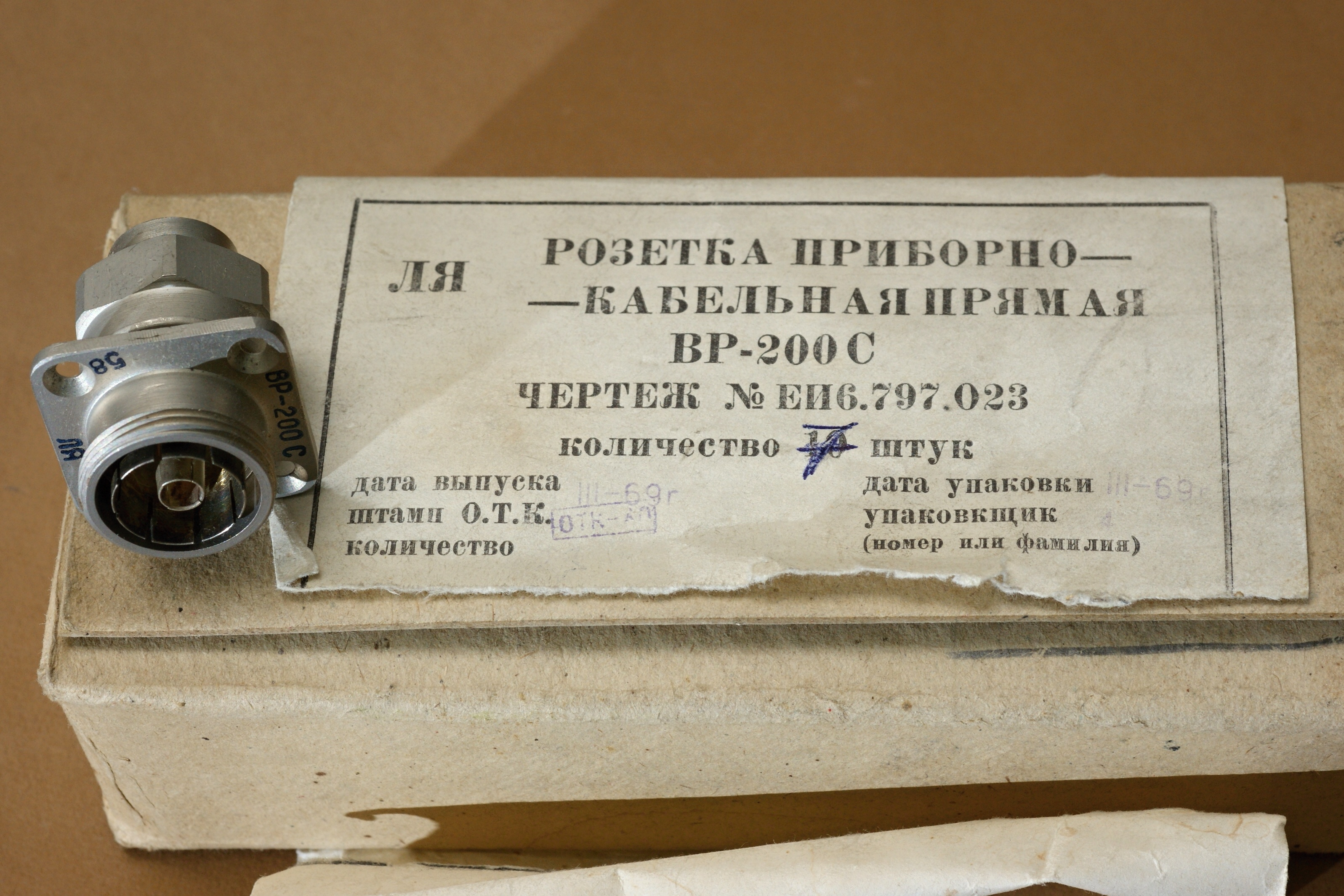

разъем ВР-200С

Редкий соединитель из старого семейства (В)ысокочастотных (Р)азъемов. 200ая разработка, изолятор из поли(С)тирола.

Он относится к экзотическому ныне стандарту "Тип II", он же "присоединительный ряд 7"; аналог западного "7/16 DIN". Справочные данные на него. Это приборно-кабельная розетка, которая выпускалась по частным техническим условиям ЛЯ0.364.003ТУ и была предназначена для работы в диапазоне частот до 3 ГГц; присоединяемый кабель - РК-6. Судя по достандартному номеру кабеля, это разработки из каких-то замшелых лет; не удивлюсь если из 40-х.

Производитель - Серпуховское радиотехническое предприятие (ныне Ратеп), а разработчиком его был Муромский завод радиоизмерительных приборов. "Основу продукции АО «МЗ РИП» составляют высокоэффективные радиолокационные станции, а так же системы обнаружения воздушных целей и посадки самолетов."

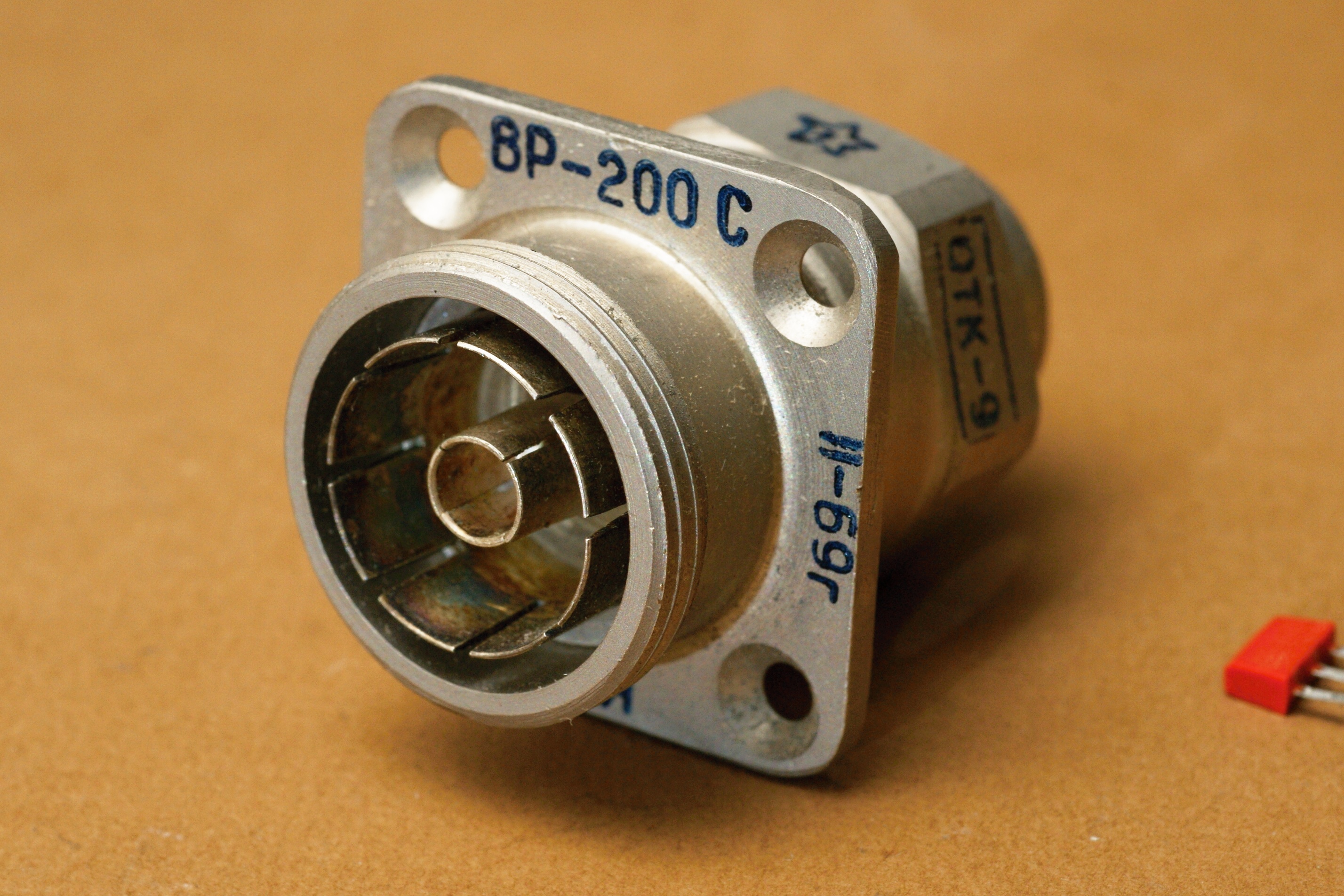

разъем ВР-200С

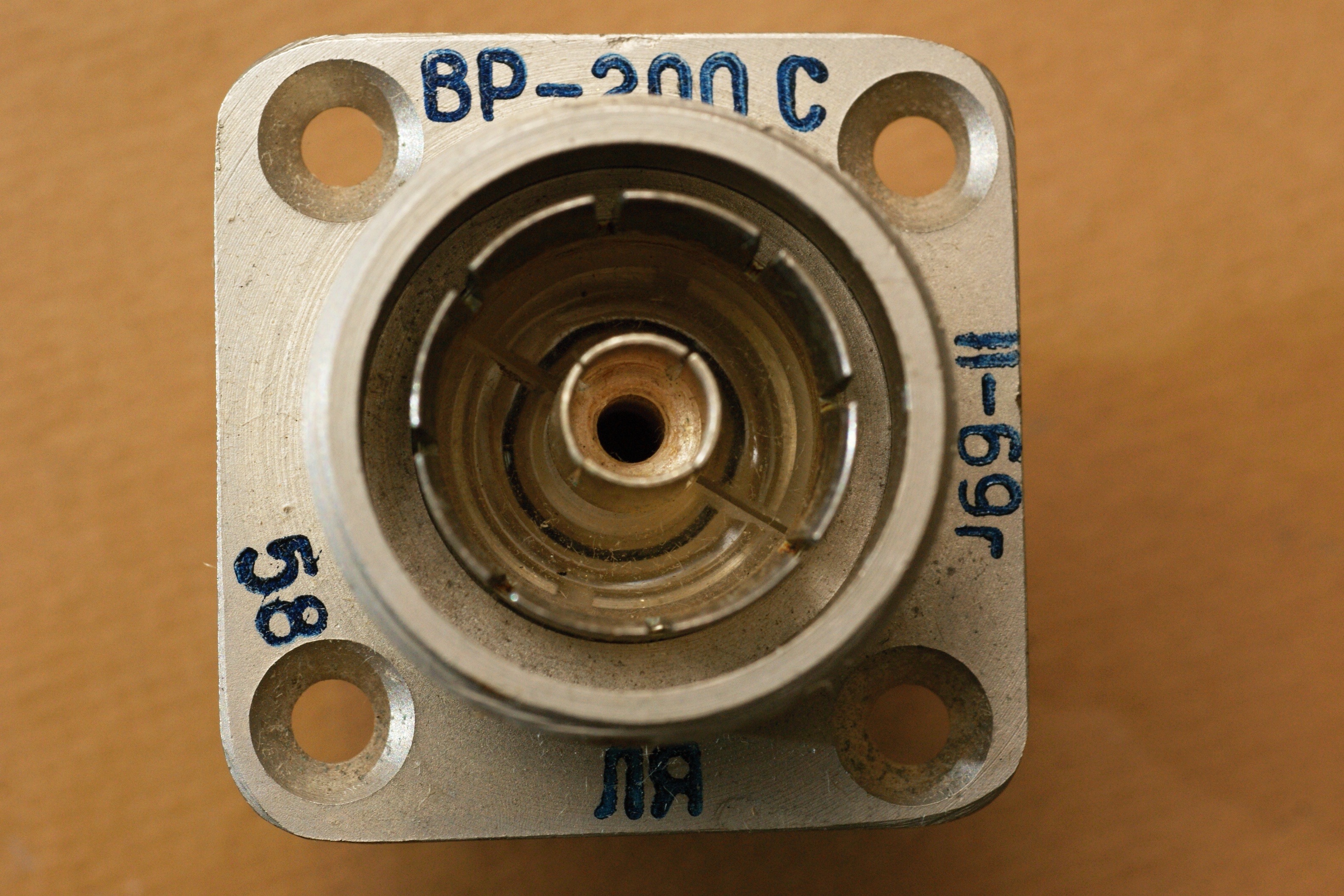

разъем ВР-200С

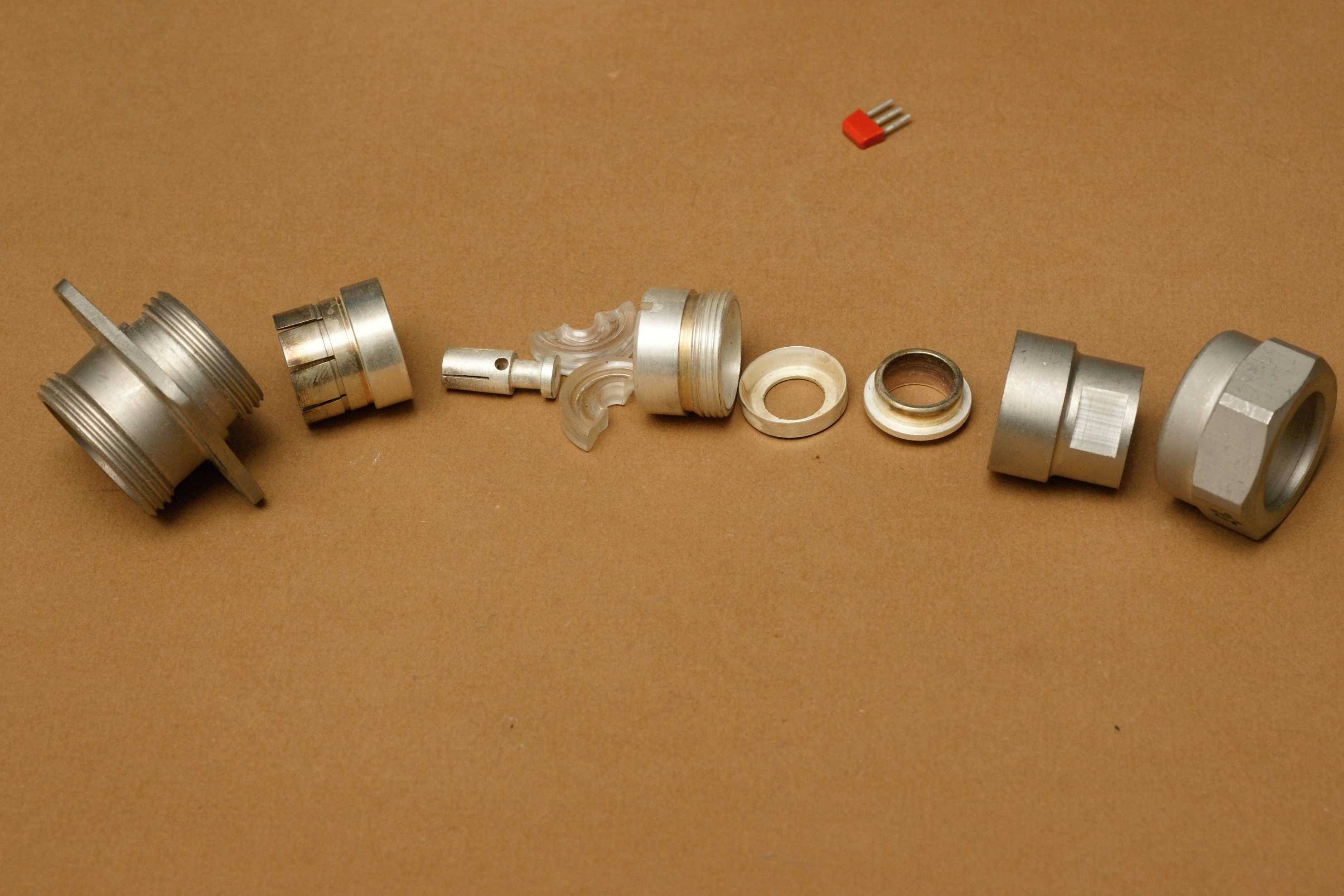

разъем ВР-200С

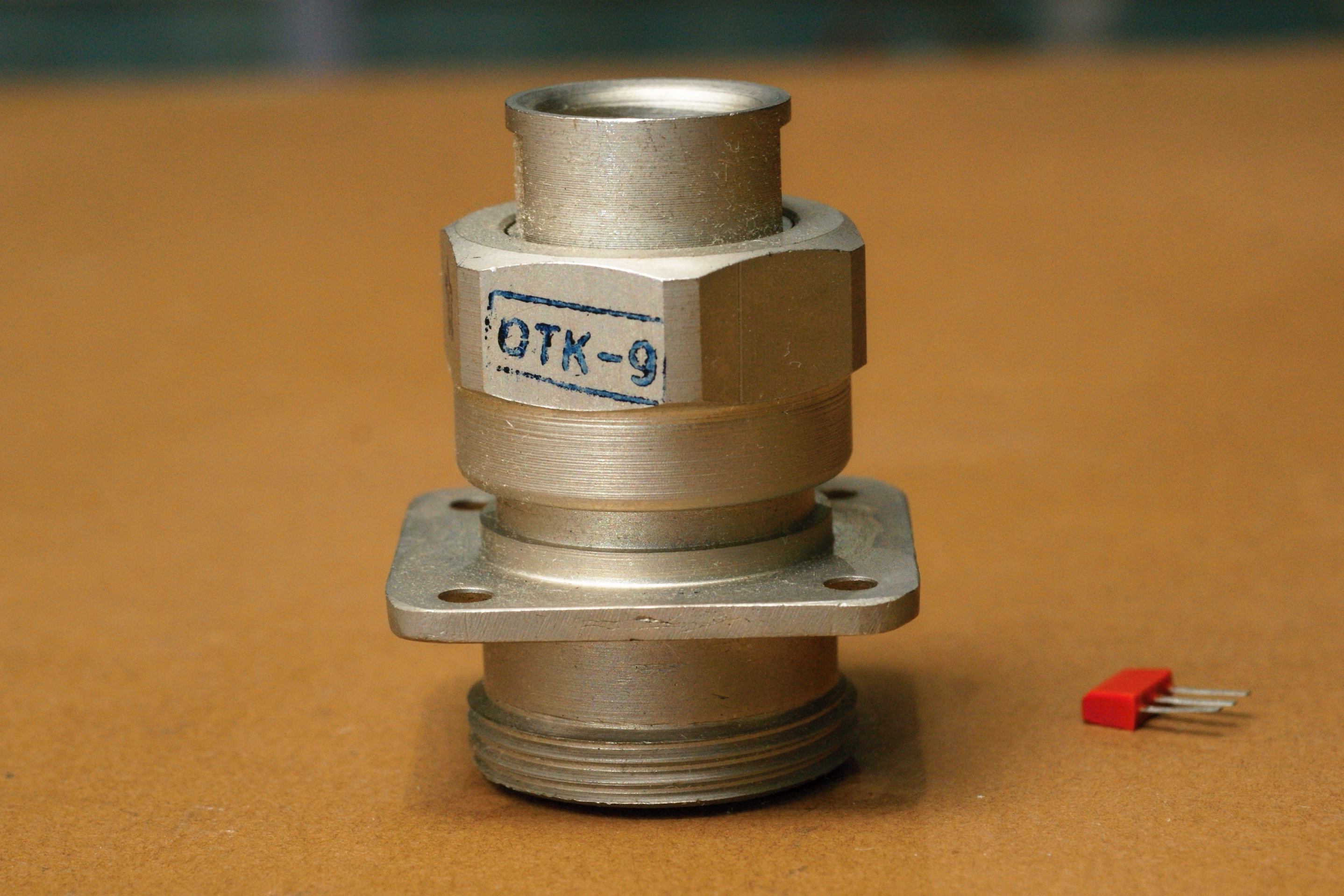

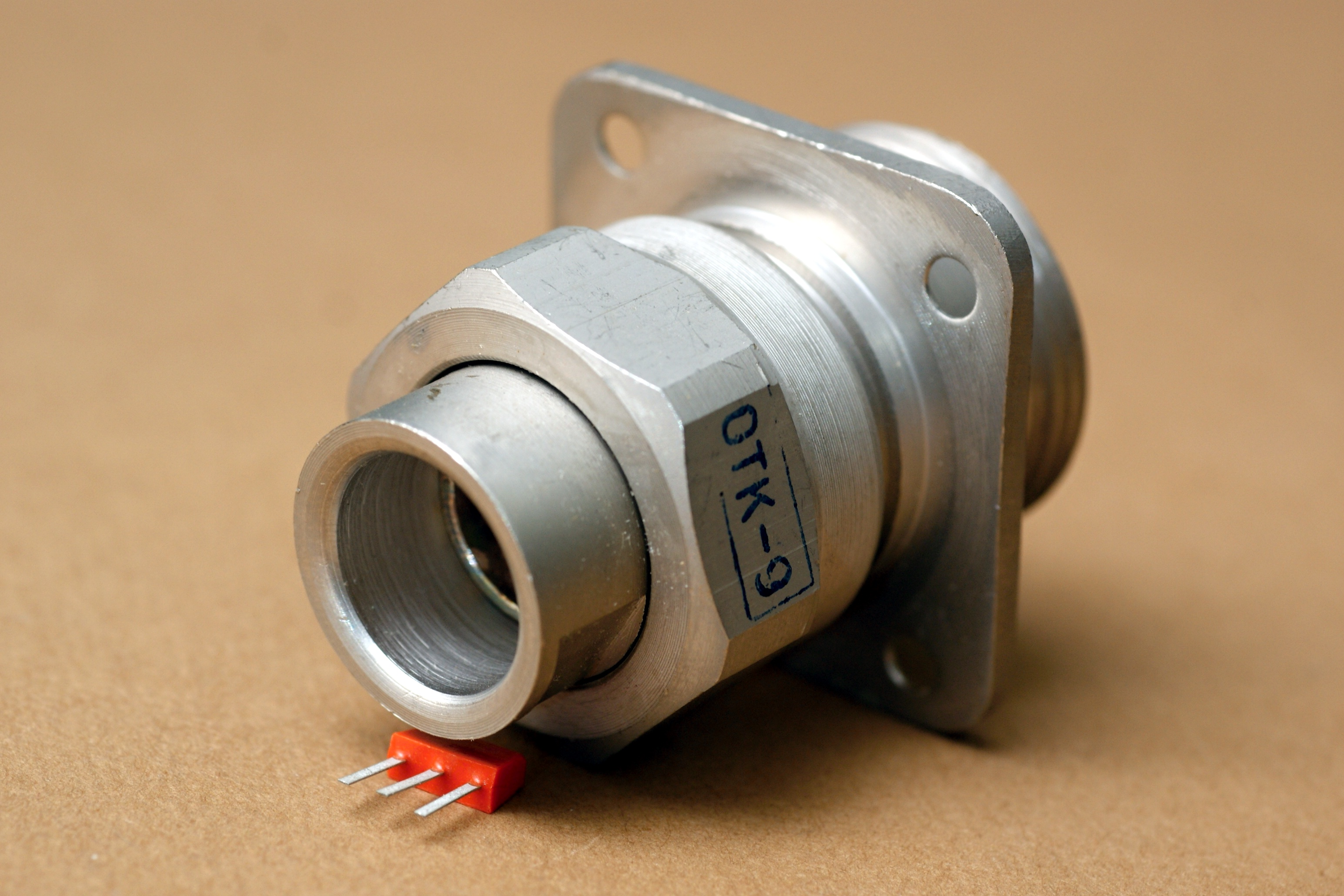

разъем ВР-200С

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
