ВР-205С

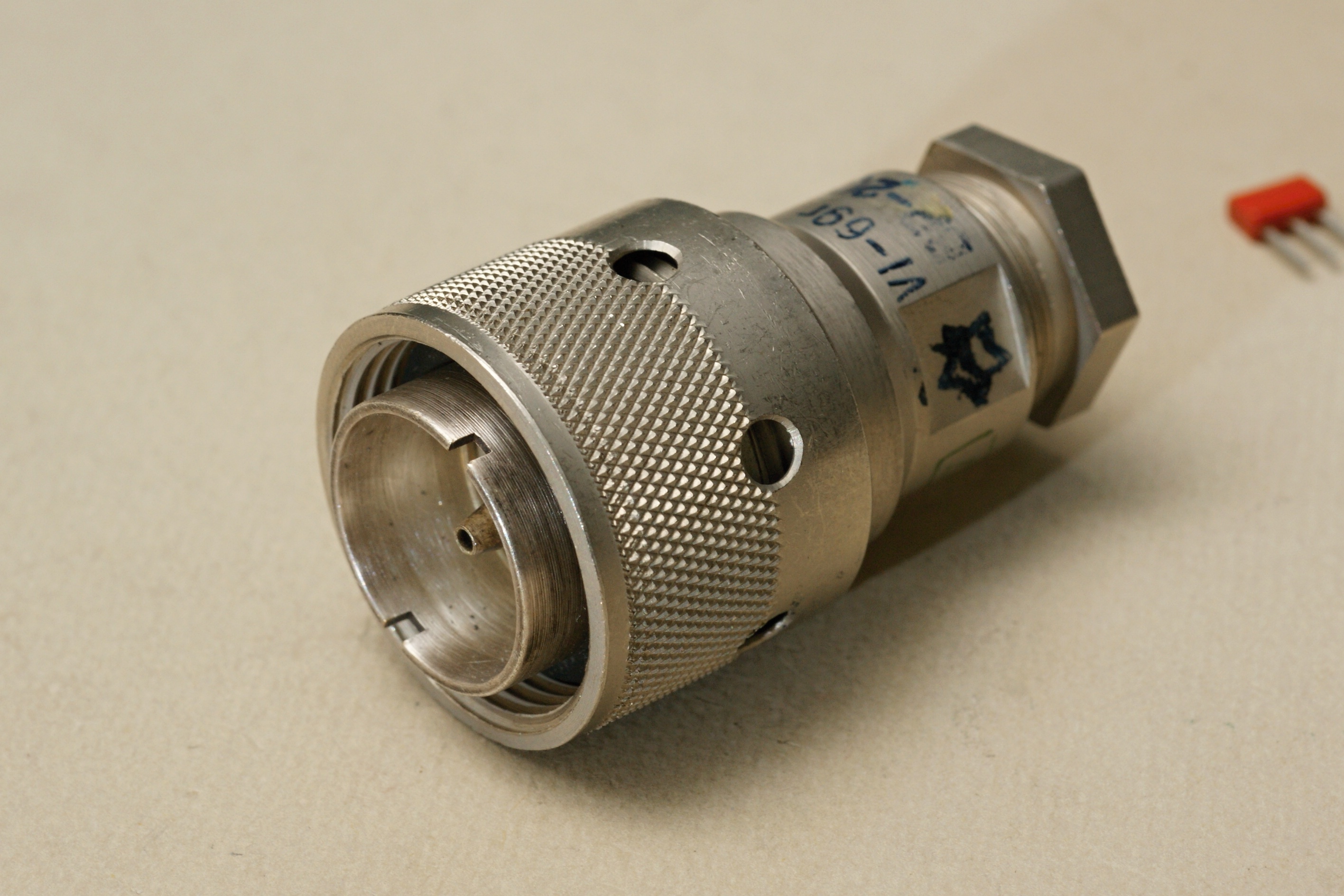

разъем ВР-205С

Весьма редкий ныне соединитель из старых времён (В)ысокочастотных (Р)азъемов. 205ая разработка, изолятор из поли(С)тирола.

Он относится к редкому стандарту радиочастотных соединителей большой мощности "Тип II", он же "присоединительный ряд 7"; аналог западного "7/16 DIN". Справочные данные на него. Это кабельная вилка, которая выпускалась по частным техническим условиям ЛЯ0.364.003ТУ и была предназначена для работы в диапазоне частот до 3 ГГц; присоединяемый кабель - РК50-3 (судя по номеру, что-то уж совершенно древнее).

Производитель - Серпуховское радиотехническое предприятие (ныне Ратеп), а разработчиком его был Муромский завод радиоизмерительных приборов. "Основу продукции АО «МЗ РИП» составляют высокоэффективные радиолокационные станции, а так же системы обнаружения воздушных целей и посадки самолетов."

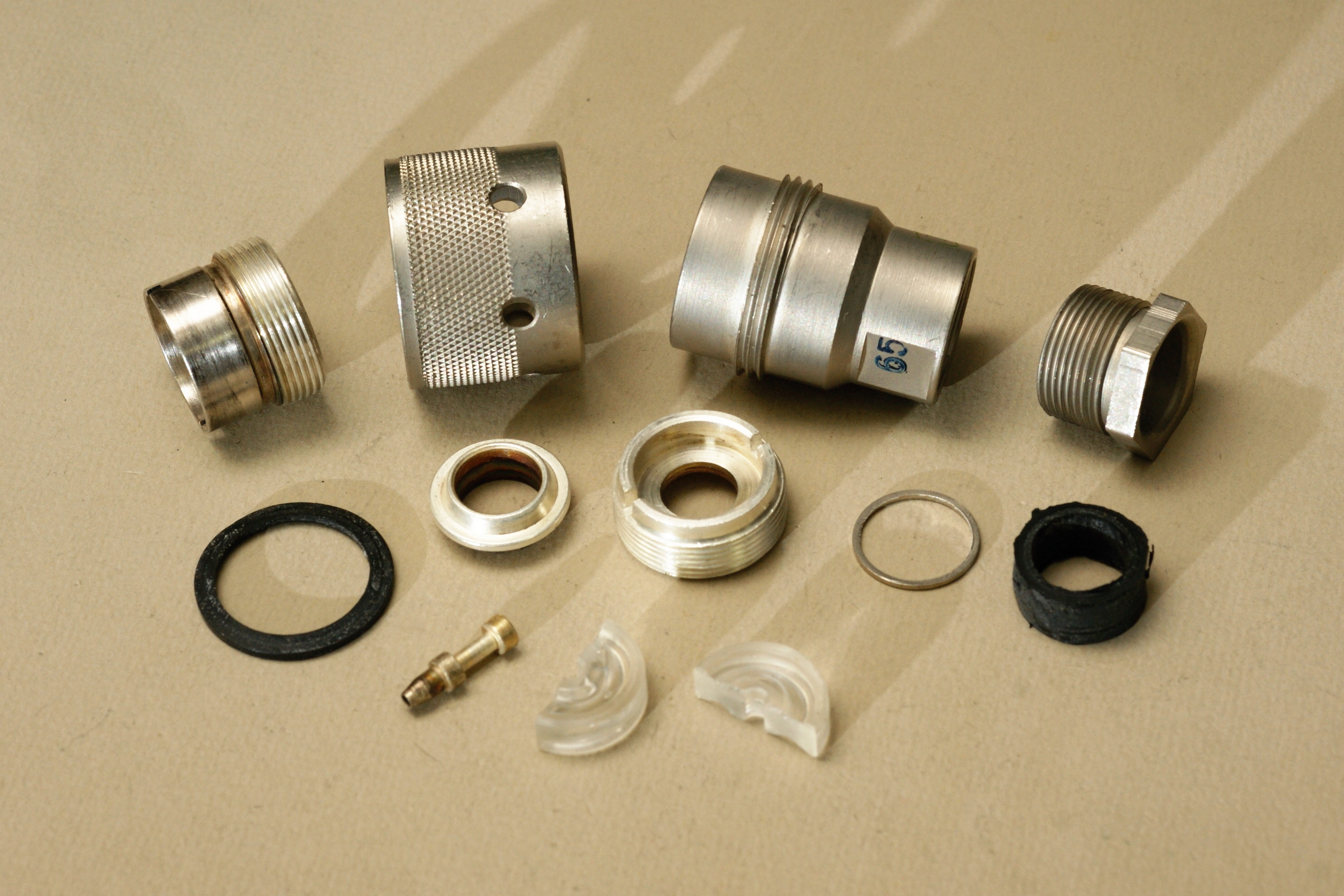

разъем ВР-205С

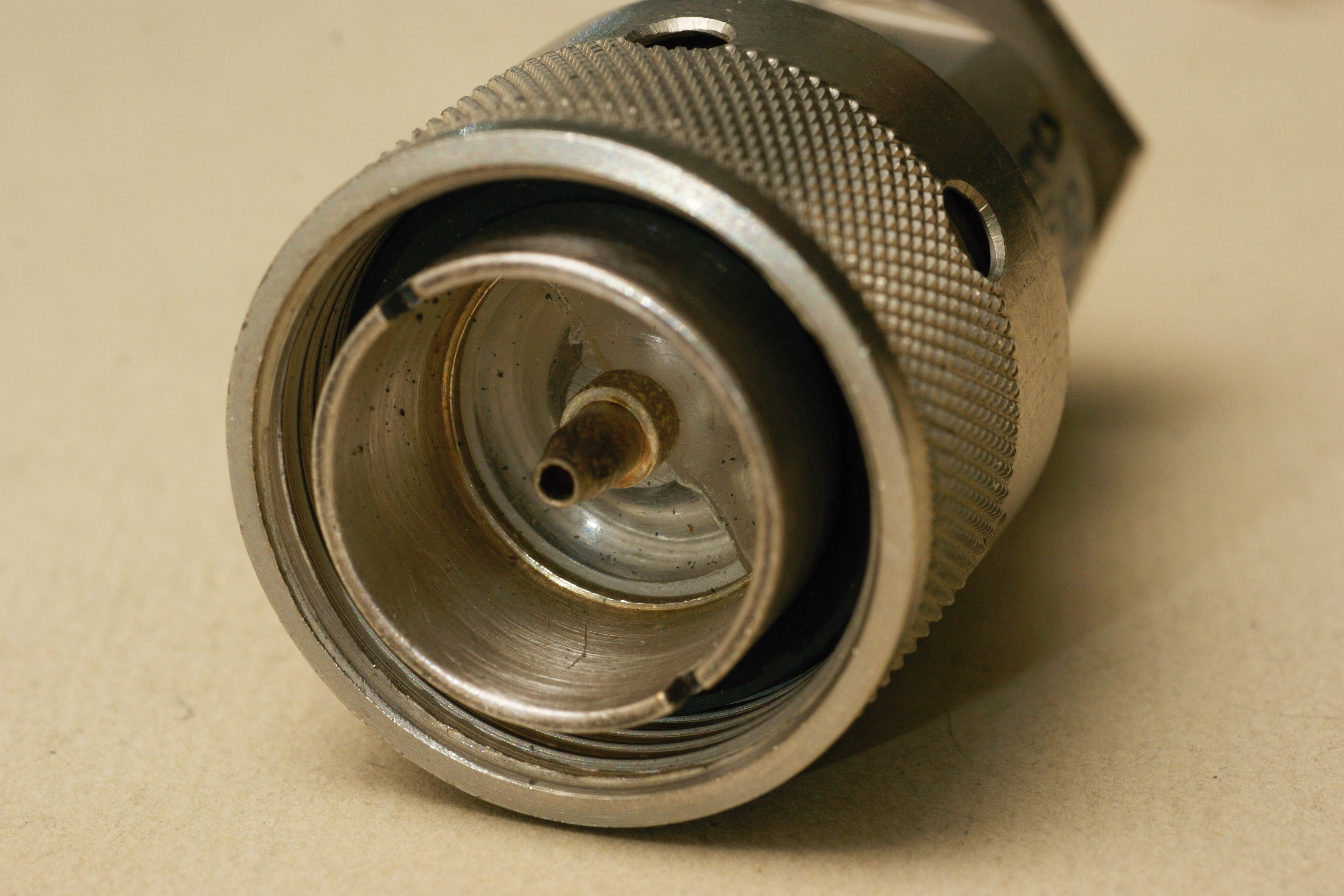

разъем ВР-205С

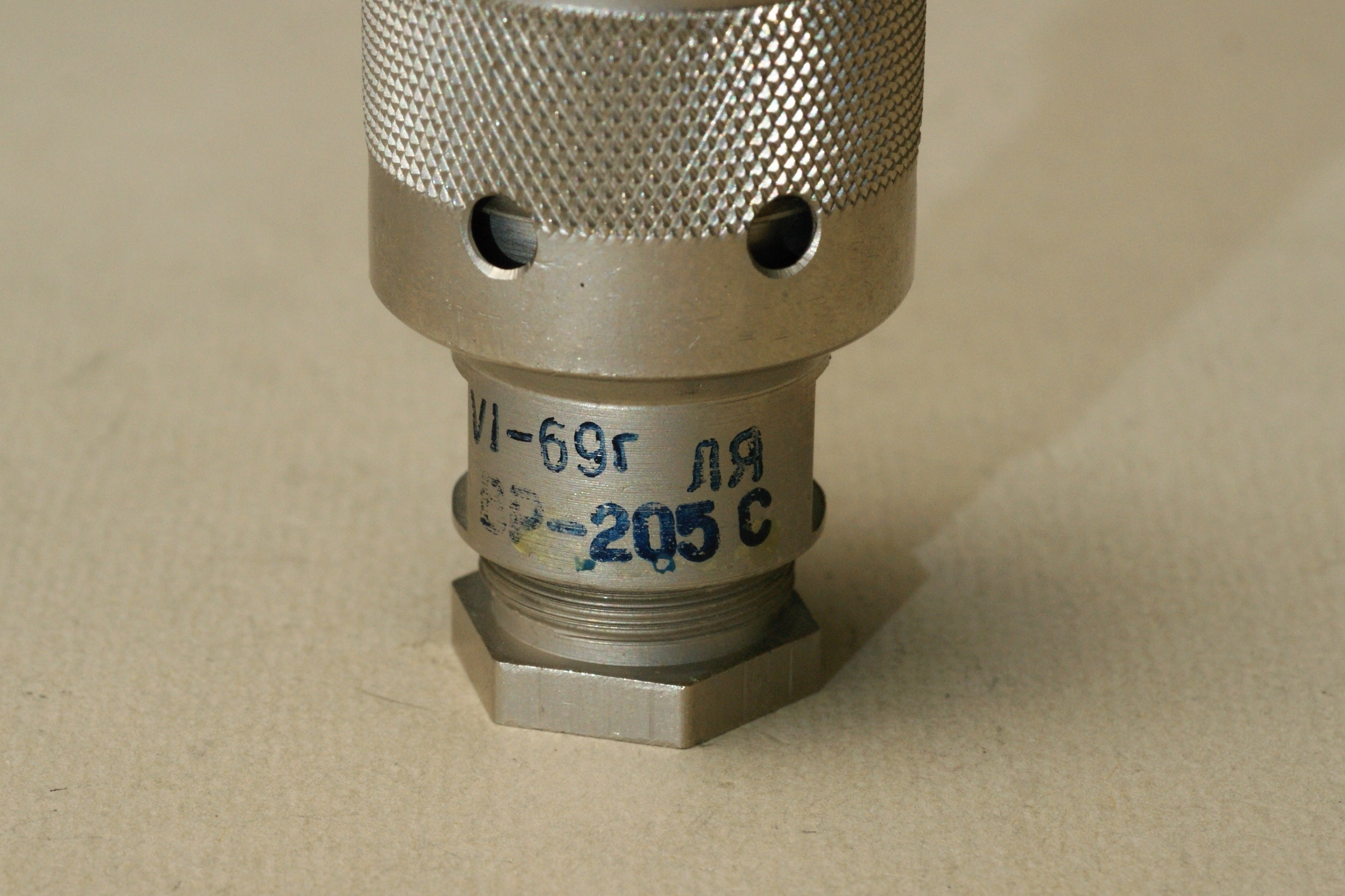

разъем ВР-205С

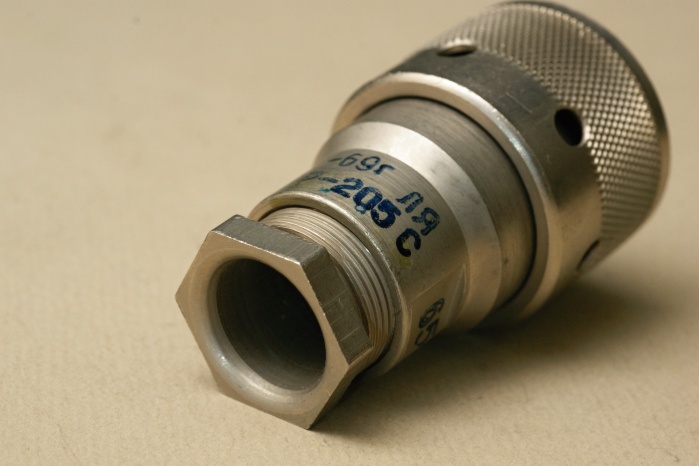

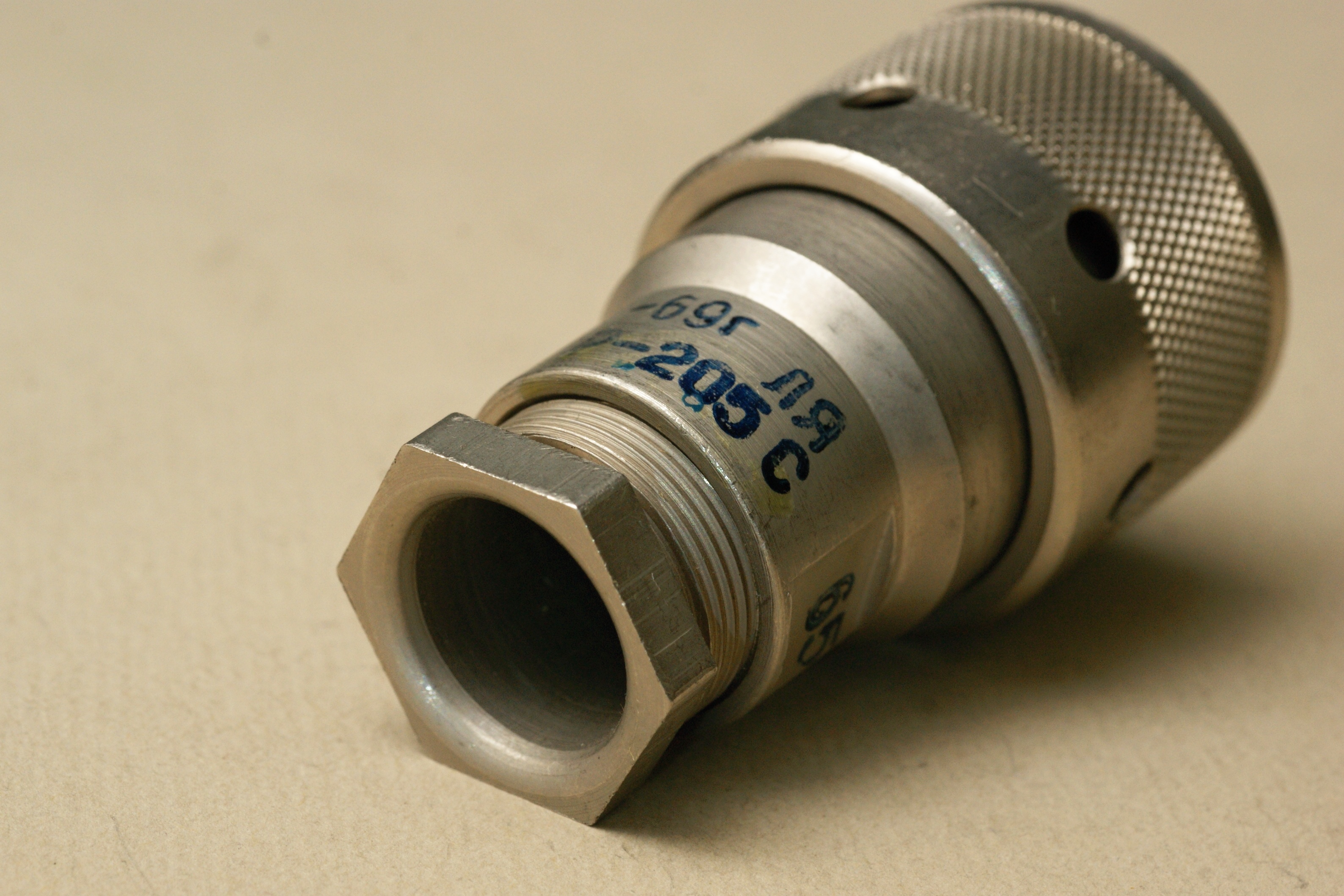

разъем ВР-205С

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
