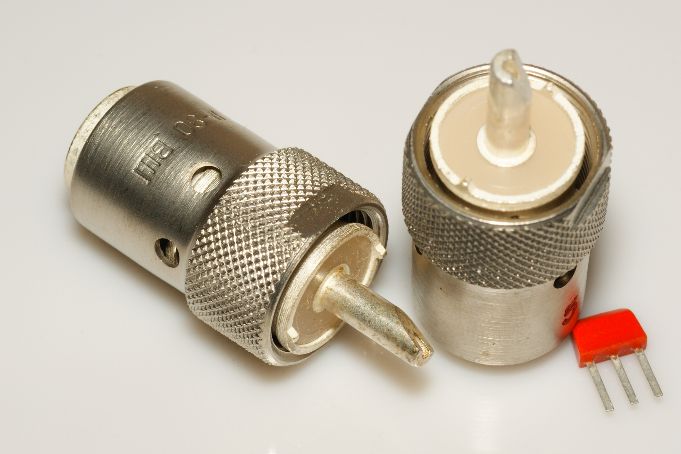

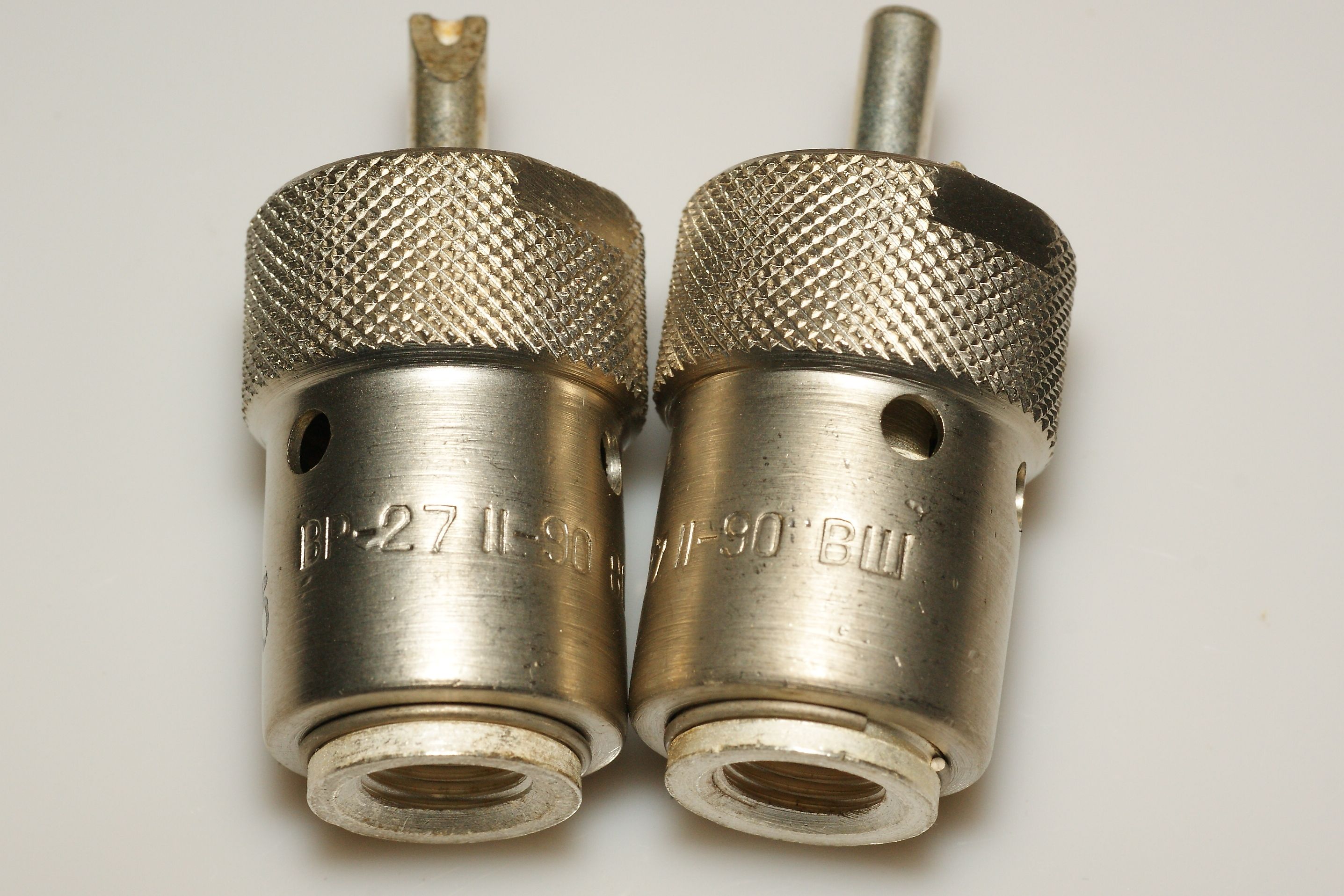

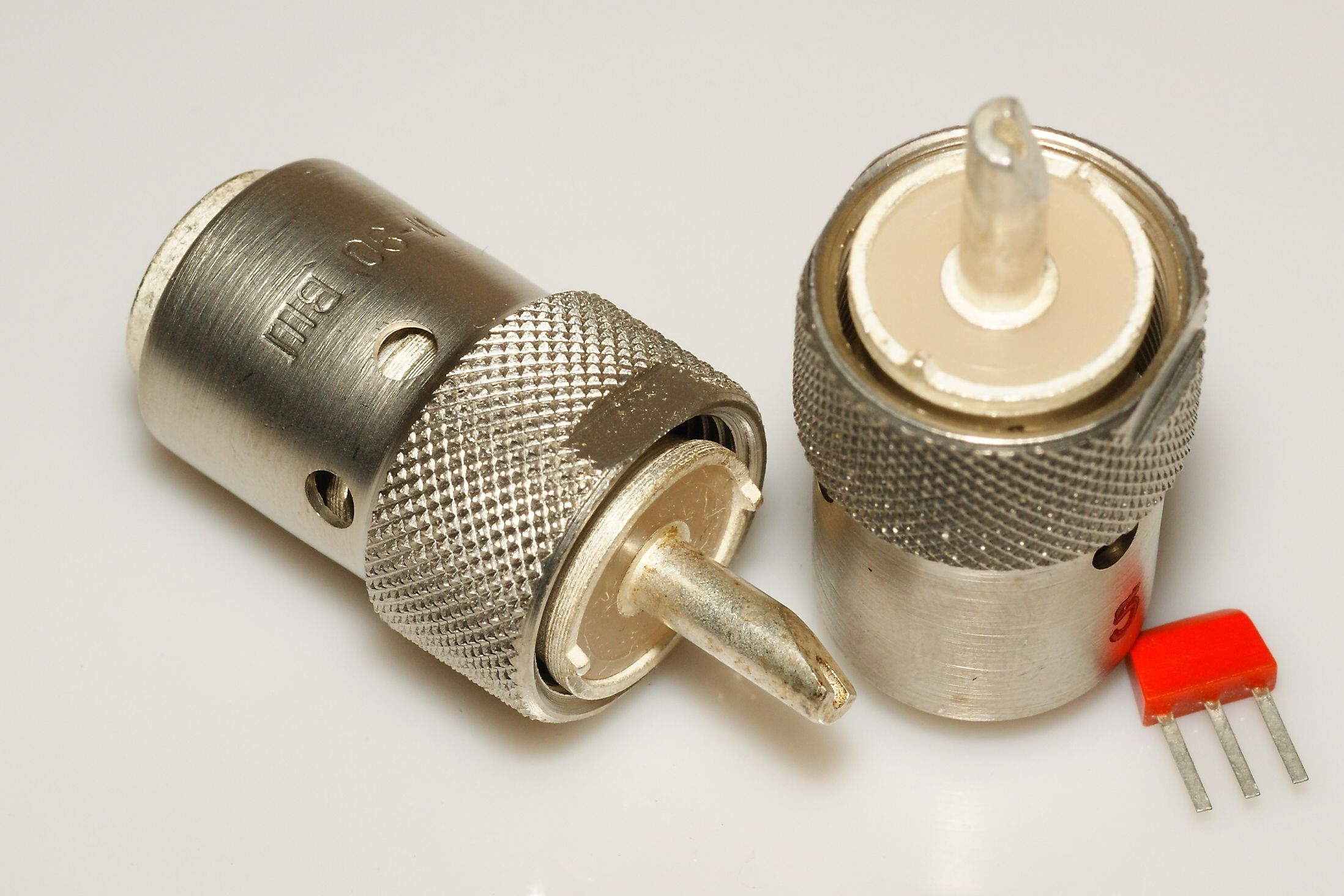

ВР-27

Высокочастотный Разъем, 27ая разработка. Какой-то старый разъём, массово применялся в старых РЛС 40-50 годов разработки. Волновое сопротивление 75 Ом, диапазон частот до 500 МГц, присоединяемый кабель - РК-75-4-16. Хотя в ЧТУ от 1965 года стоит отметка "В новых разработках не применять", выпускались они очень долго, как минимум до 1990 года. Этакий советский аналог разъёмов UHF.

Производитель - Казанский завод «Радиоприбор», а разработчиком их было, предположительно, ОКБ-379 "Деталь" из Каменск-Уральска (ныне Уральское проектно-конструкторское бюро «Деталь»).

Источники:

1. Министерство электронной промышленности СССР. Соединители радиочастотные. Общие и частные технические условия. Том II. Научно-исследовательский институт, 1969.
