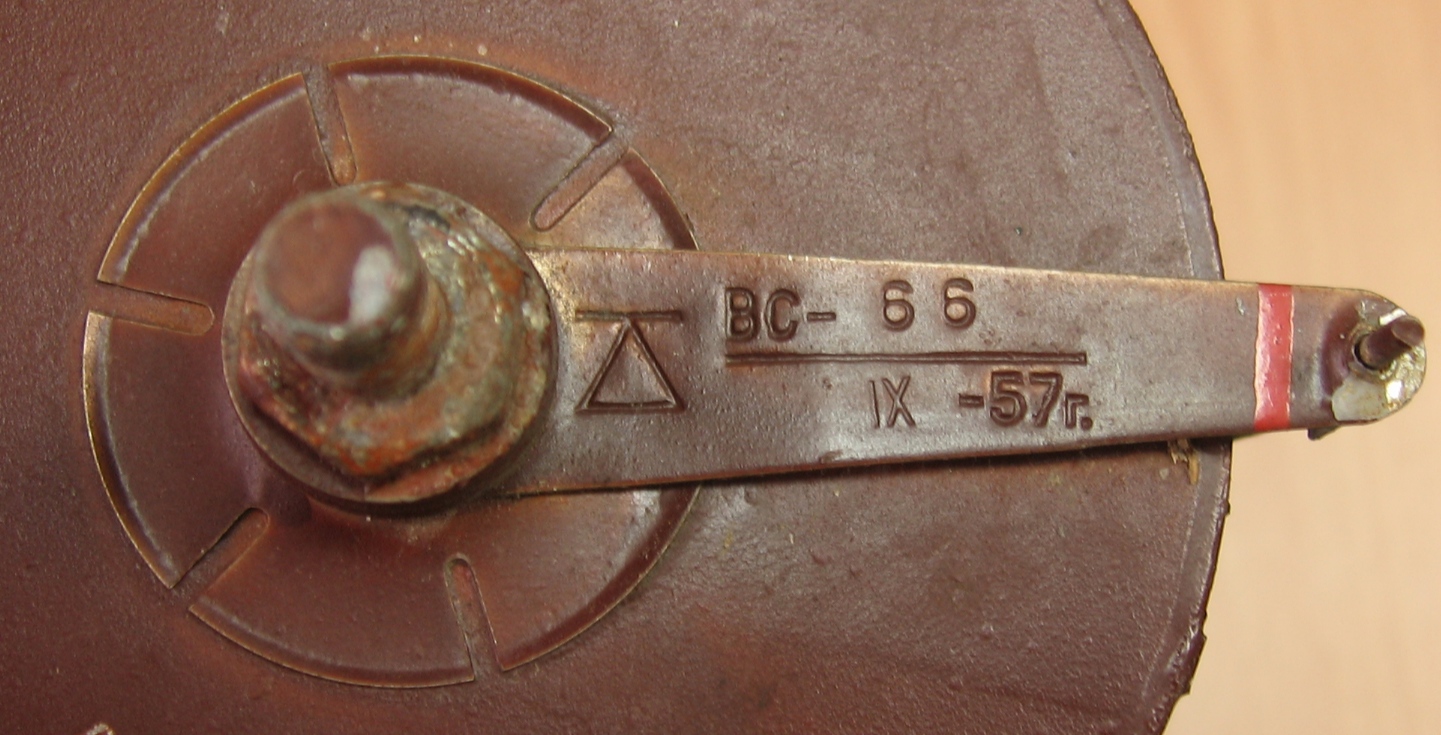

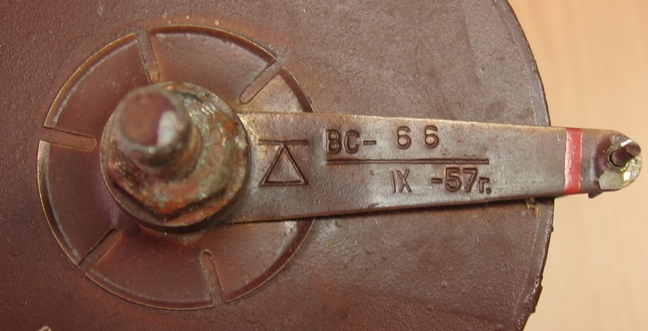

ВС-66

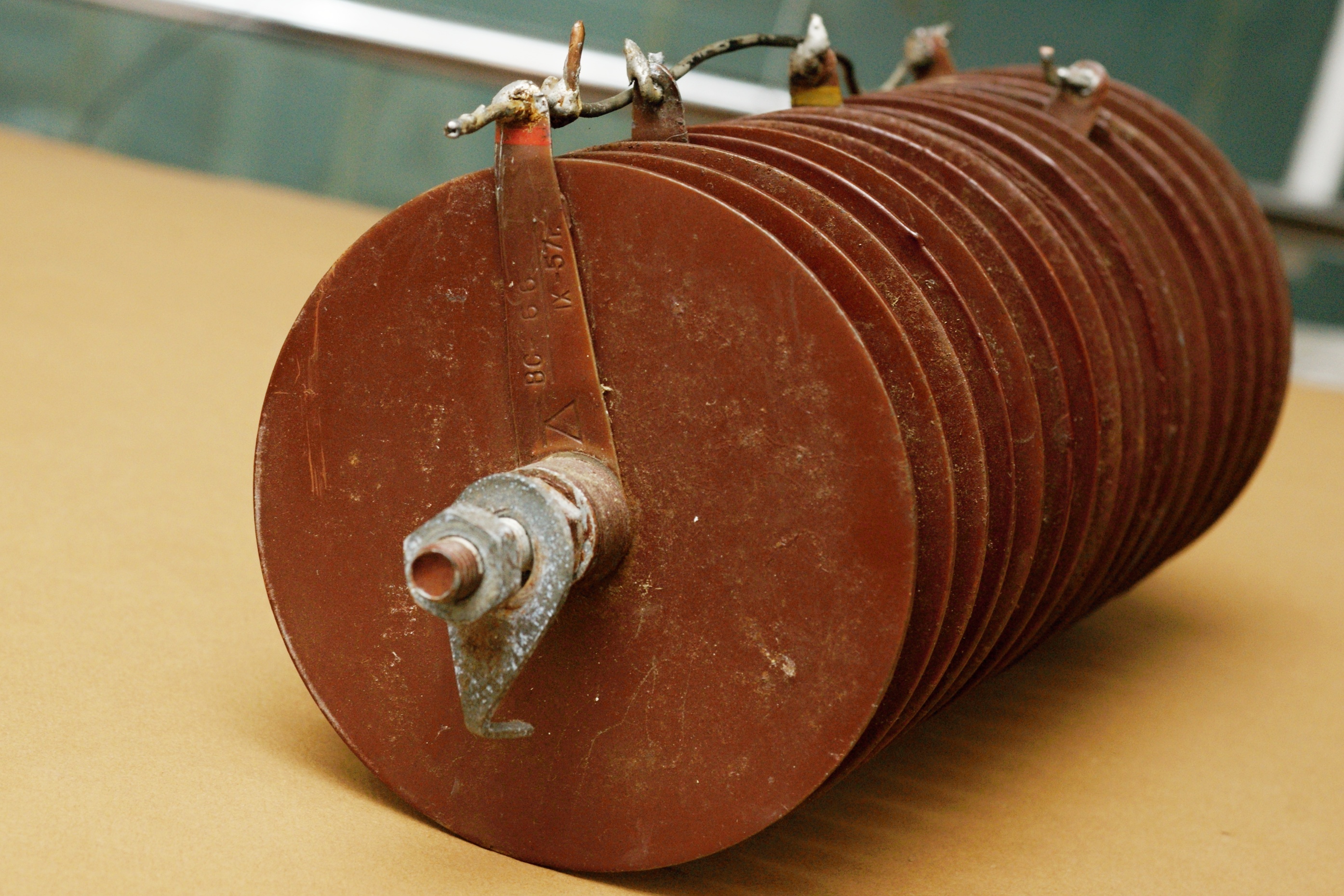

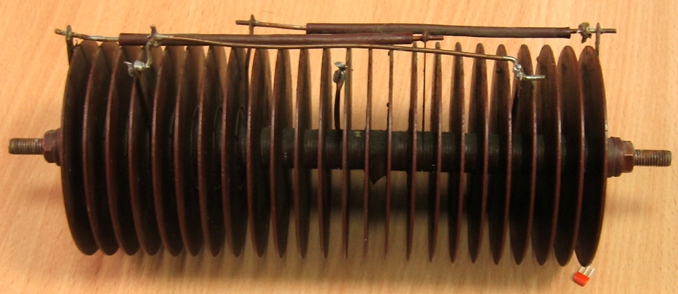

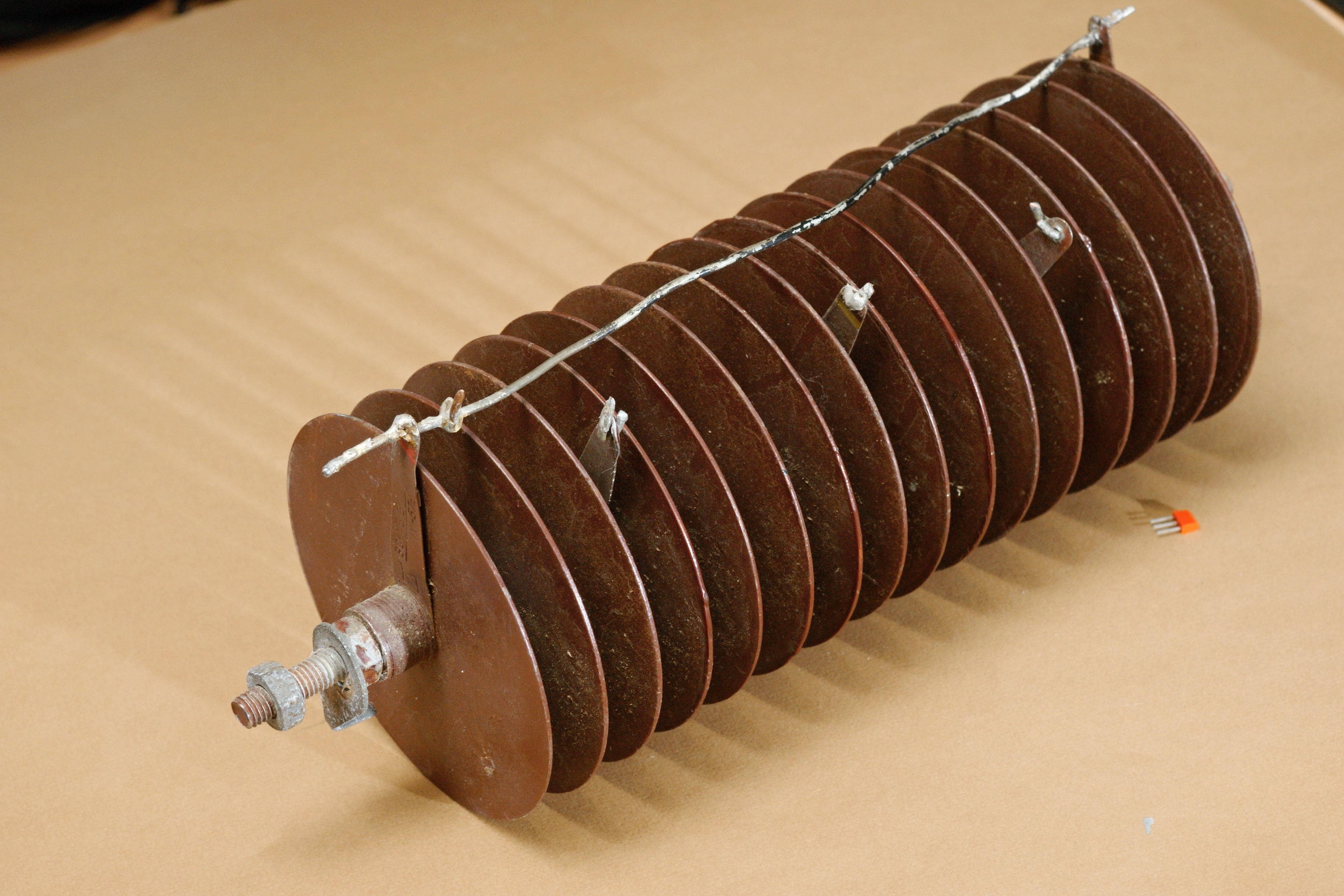

Выпрямитель-монстр, один из самых крупных из имеющихся у меня. Он представляет собой трёхфазный мост из элементов диаметром 100 мм на стальной подкладке; впрочем встречаются и иные варианты соединений. Подводимое напряжение 64 В, выпрямленное напряжение 70 В, выпрямленный ток 4,5 А.

Они выпускались по старым ТУ - ЗТУ №404-53 и ВЗТУ №309 - и в 60-х годах их производство было прекращено; рекомендуемая замена - 90ВТ24А.

Производитель - московский завод "Старт".

Общие данные на селеновые выпрямители - здесь.

Источники:

1. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
