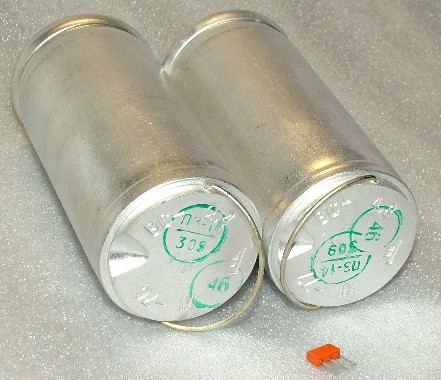

Вибратор ВС-2,4

Коллеги по увлечению с форума Портативное ретрорадио скинули мне материалы на этот вибратор.

(В)ибратор (С)инхронный, номинальное входное напряжение - 2,4 В. Производитель - Пермский телефонный завод, ныне ОАО ПТЗ "Телта".

Электрические параметры

Номинальный ток нагрузки - 20 мА
Номинальное выходное напряжение - 135 В
Пределы входного напряжения - 2,2...2,6 В
КПД - 57%
Напряжение запуска - 2 В
Число витков катушки возбуждения - 520
Сопротивление катушки постоянному току - 2,7 Ом +10%
Марка и диаметр провода катушки - ПЭЛ-1 0,38

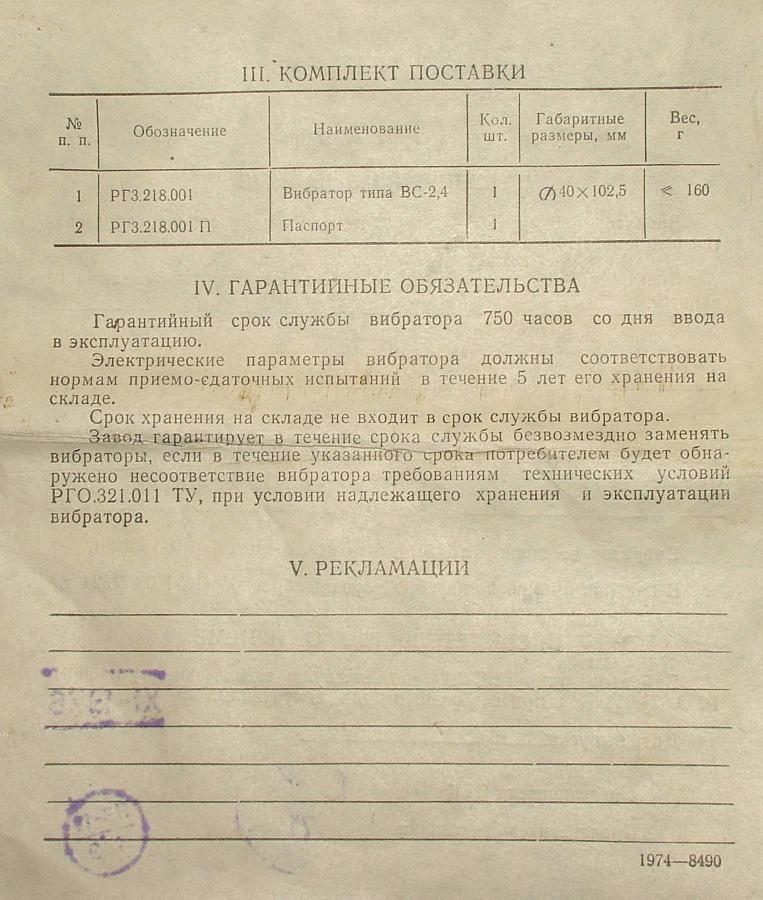

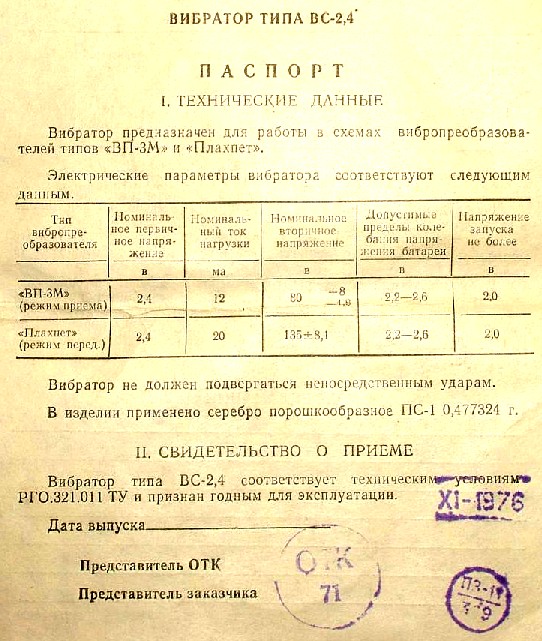

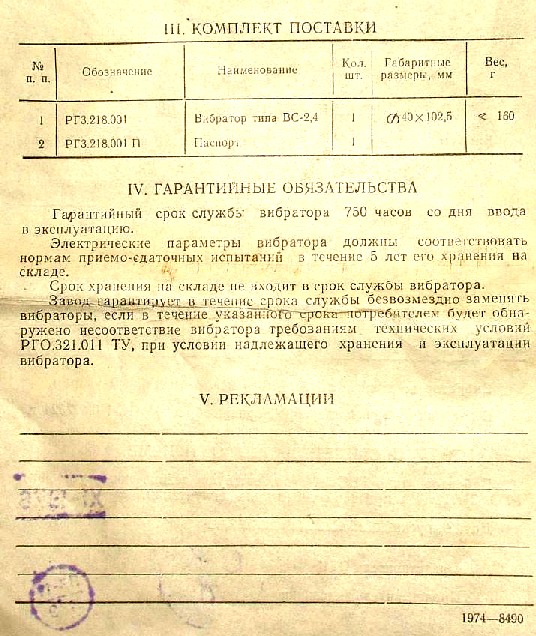

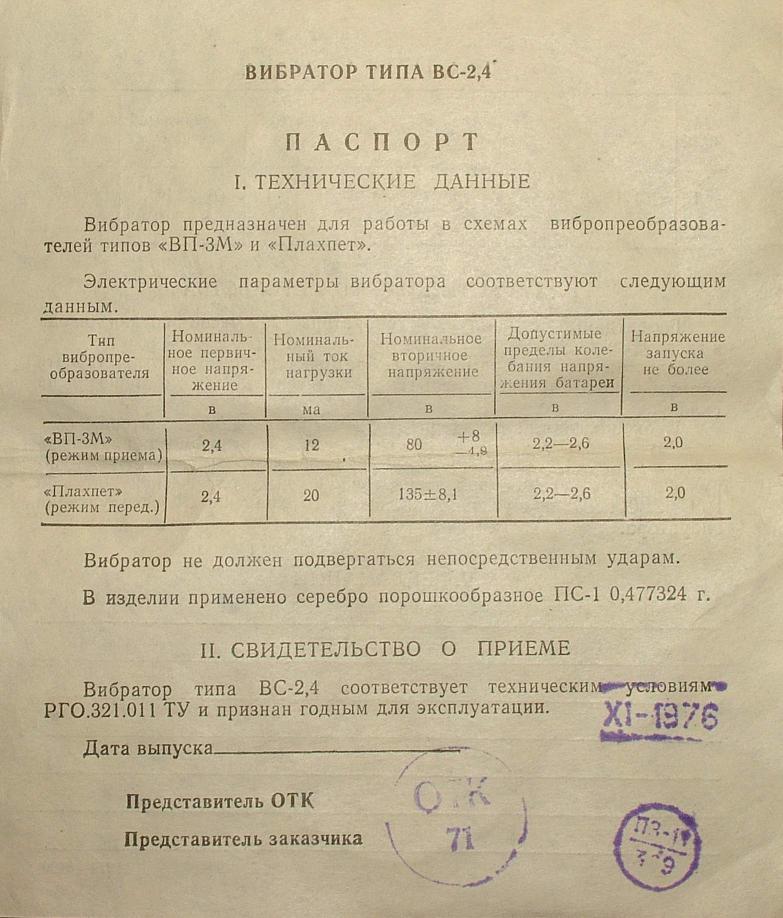

Срок службы - 500 ч (по данным паспорта - 750 ч)
Якорь вибратора начинает колебаться при подаче на вибратора питания с напряжением не менее 75% номинального. Подавать на вибратор напряжение, превышающее номинальное более чем на 10%, не рекомендуется

Источники:

1. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
2. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
4. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
