Вибратор ВС-4,8

вибратор ВС-4,8

(В)ибратор (С)инхронный, номинальное входное напряжение - 4,8 В. Производители - питерский завод "Красная Заря" (ныне "Северная Заря") и Пермский телефонный завод (ныне ОАО ПТЗ "Телта").

Электрические параметры

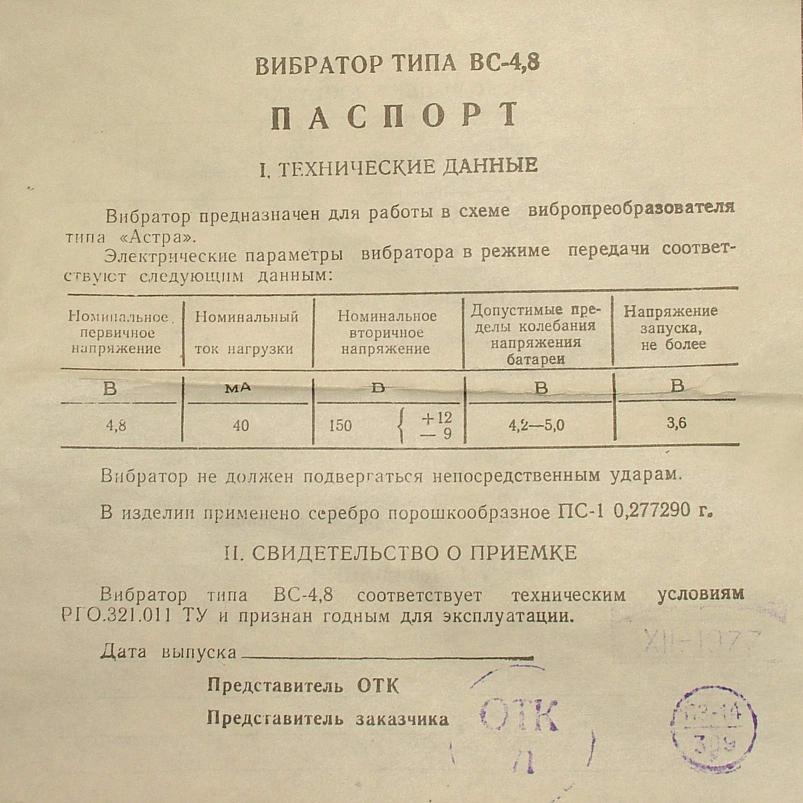

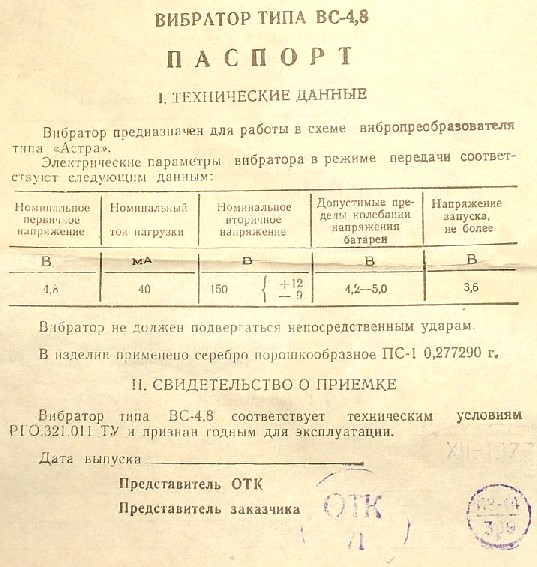

Номинальный ток нагрузки - 30 мА (по данным паспорта - 40 мА)
Номинальное выходное напряжение - 220 В (по данным паспорта - 150 В)
Пределы входного напряжения - 4,2...5,0 В
КПД - 65%
Напряжение запуска - 3,6 В
Число витков катушки возбуждения - 350
Сопротивление катушки постоянному току - 7 Ом +10%
Марка и диаметр провода катушки - ПЭЛ-1 0,31
Срок службы - 500 ч
Якорь вибратора начинает колебаться при подаче на вибратора питания с напряжением не менее 75% номинального. Подавать на вибратор напряжение, превышающее номинальное более чем на 10%, не рекомендуется

вибратор ВС-4,8

вибратор ВС-4,8

вибратор ВС-4,8 вибратор ВС-4,8

вибратор ВС-4,8

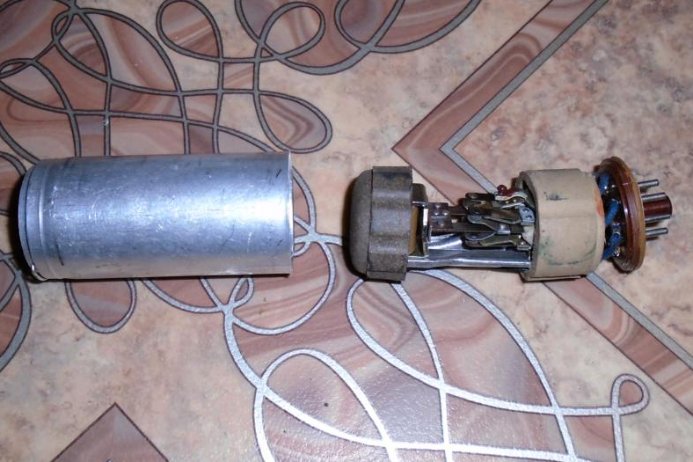

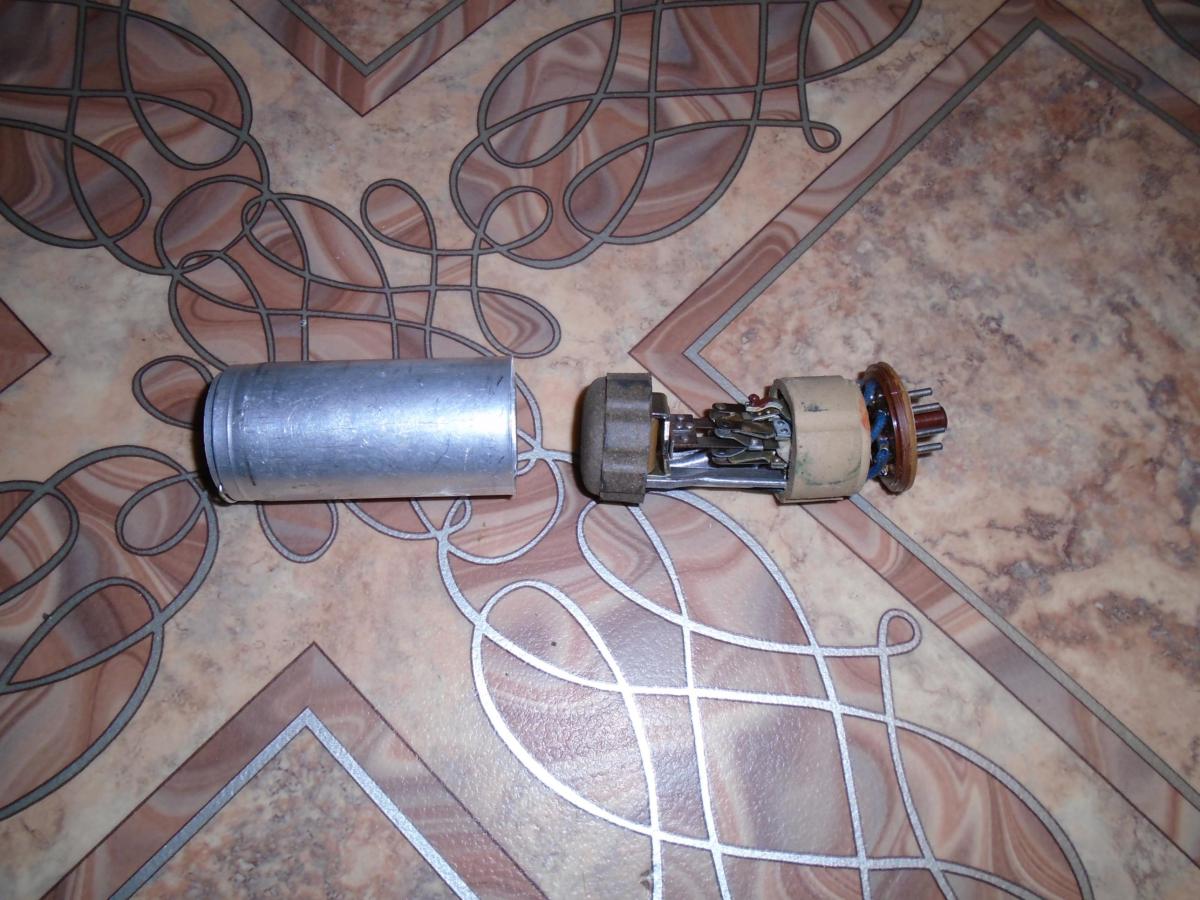

(фото с Форума радиодеталей)

вибратор ВС-4,8

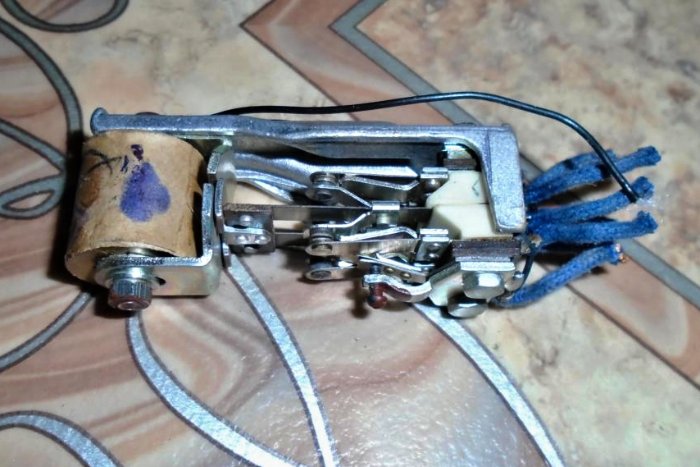

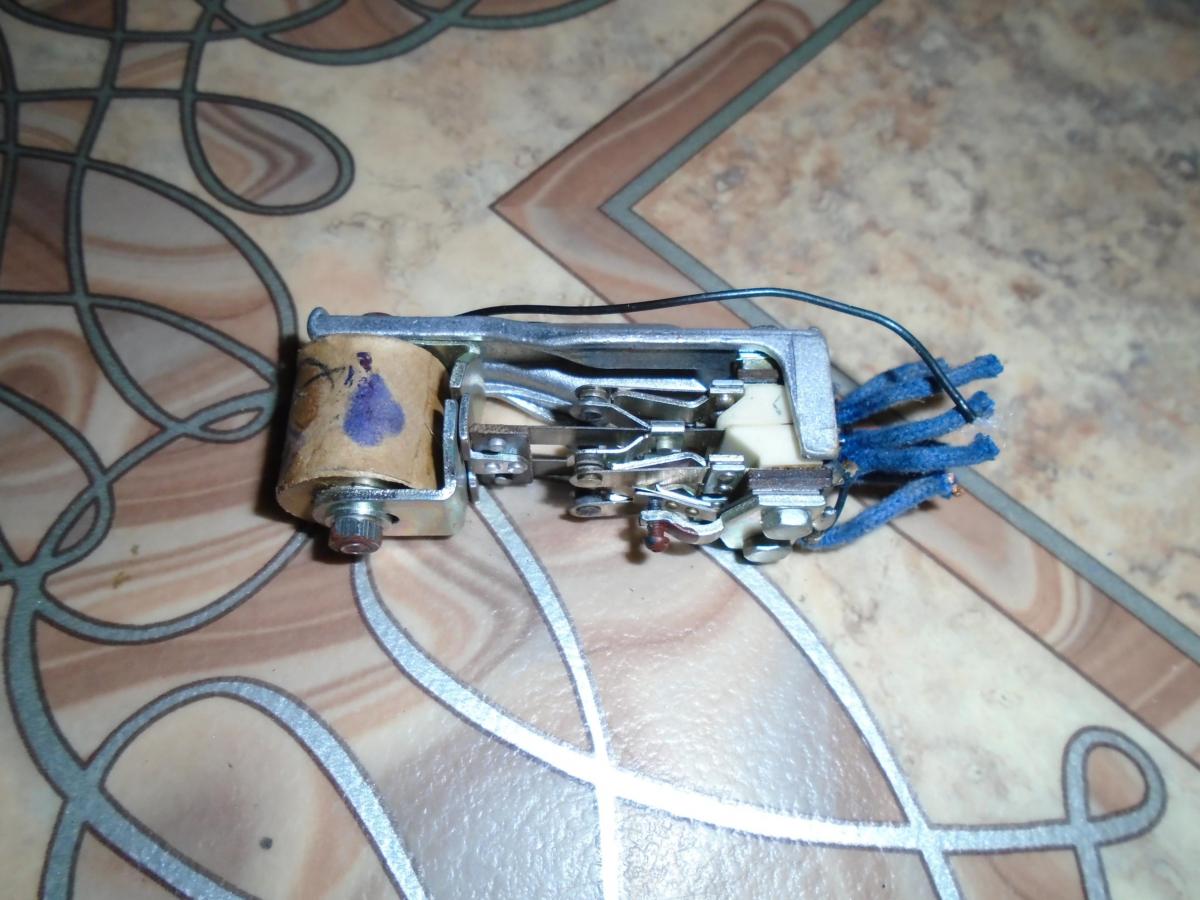

(фото с Форума радиодеталей)

вибратор ВС-4,8

Источники:

1. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы УССР, 1957
2. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
4. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
