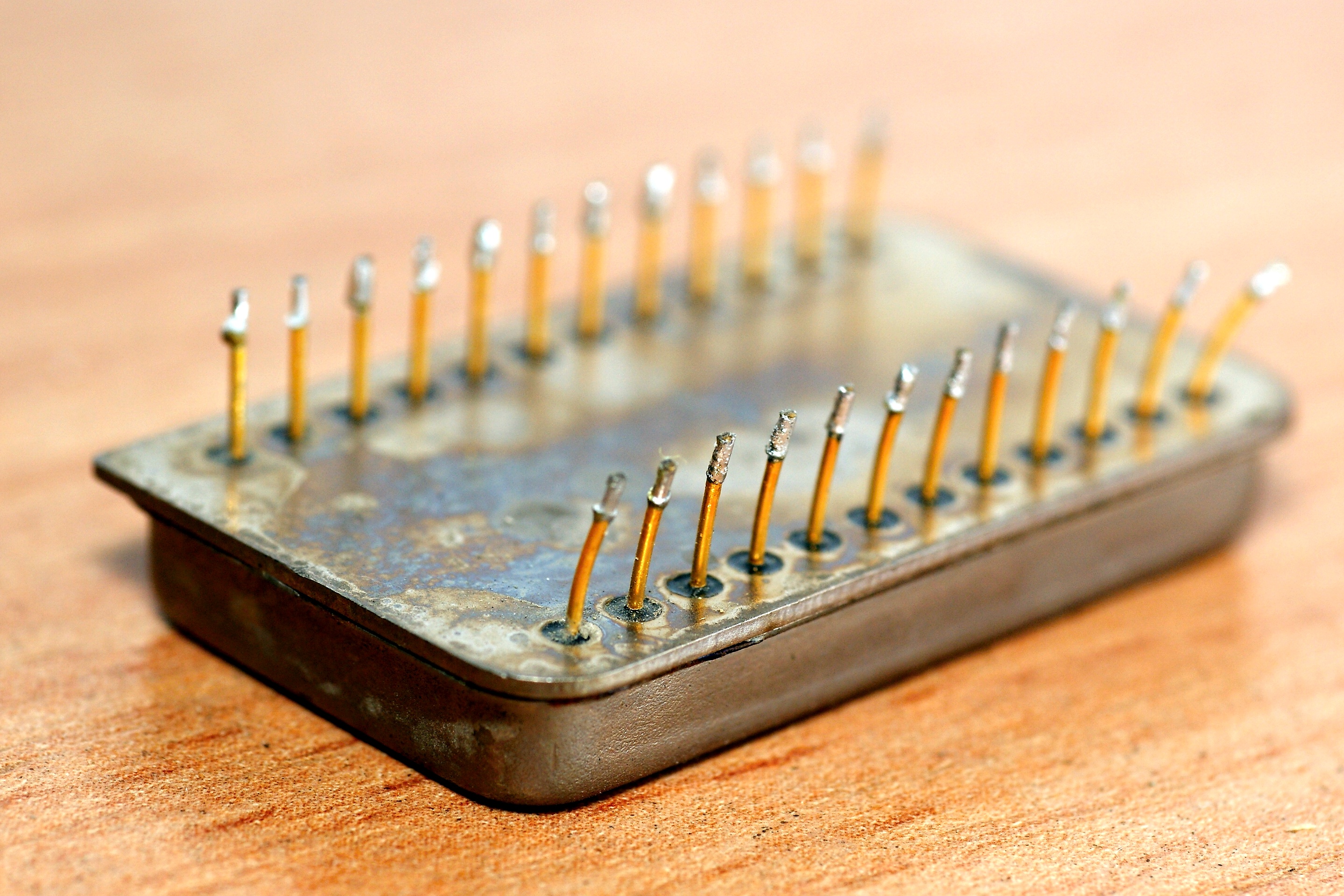

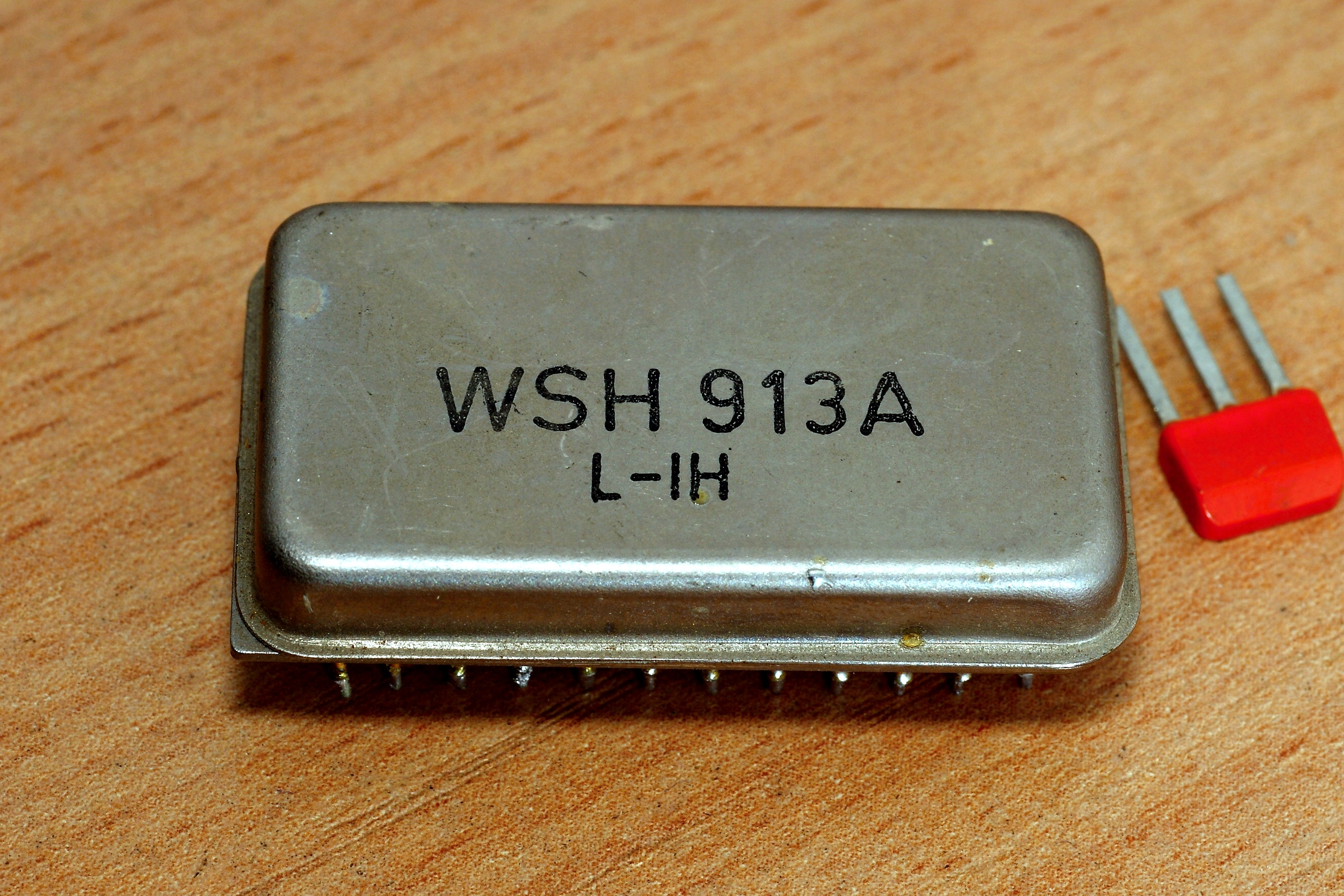

Попала ко мне в руки гибридочка WSH913A чешского производства, фирмы Tesla. Не сказать, чтоб это какая-то очень экзотическая сборка - двуполярный стабилизатор напряжения +-15 В, на ток до 100 мА в плече (для желающих - здесь справочный лист на неё).

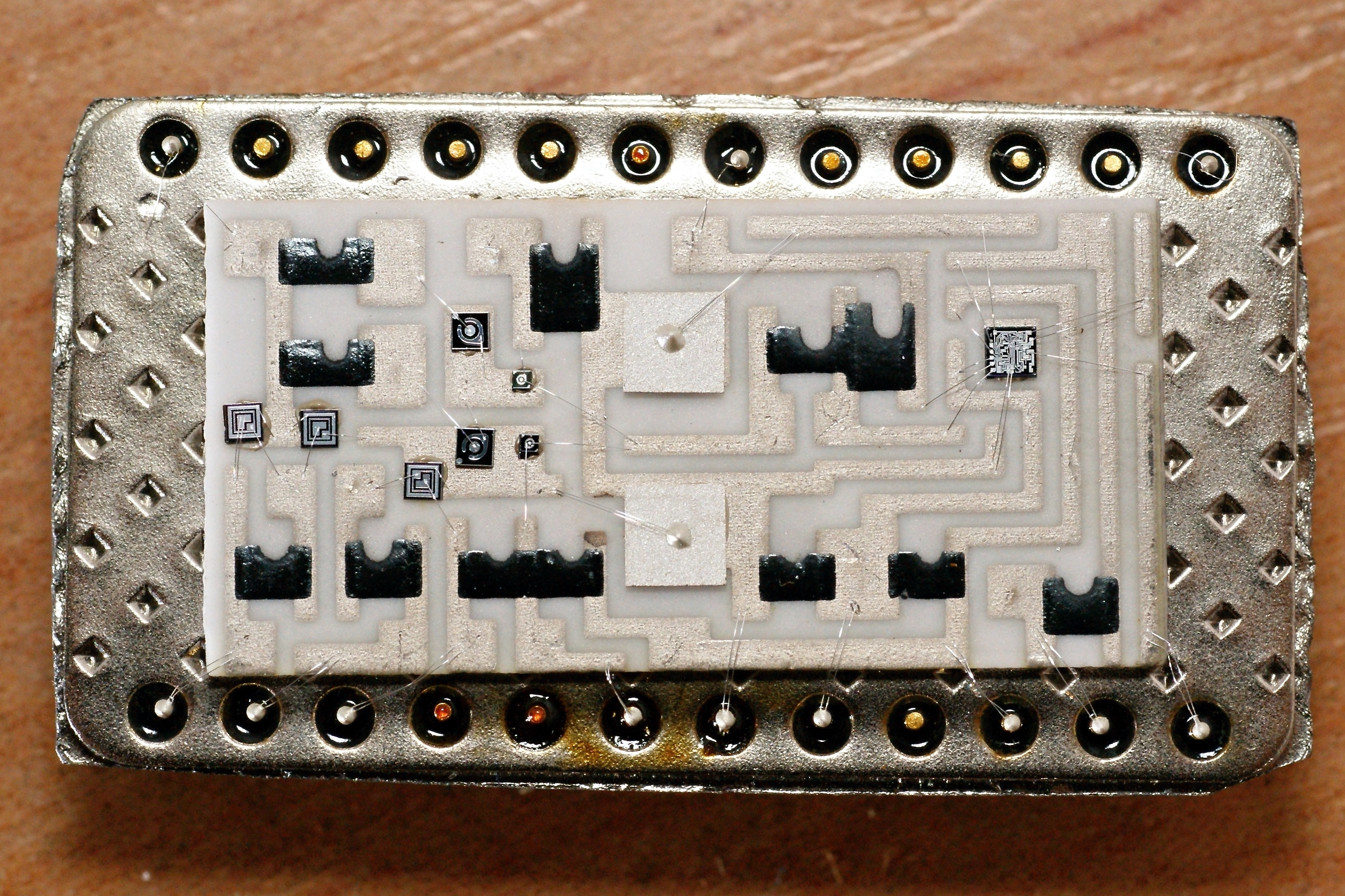

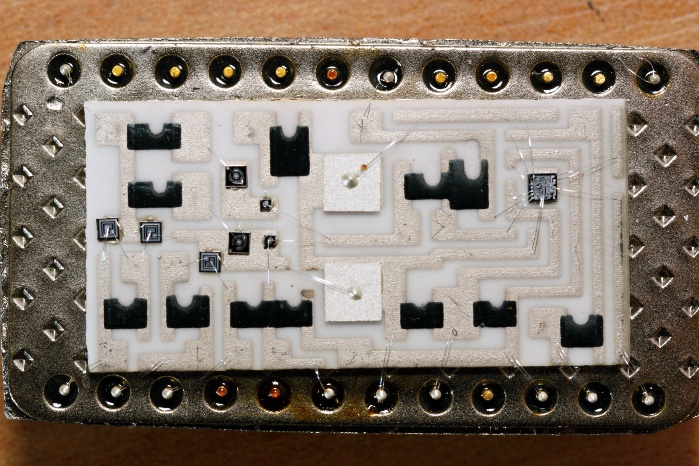

Однако, мне захотелось вскрыть её, посмотреть, как же оно было у наших восточноевропейских собратьев. И я совершенно не пожалел, технология явно отличается от отечественной. Было интересно.
Должен сказать, я не первый, кто заглянул под крышку. Блестящий
"разбор полётов" и анализ схемы
провёл Милан Горкел, за что я ему заочно выражаю большую благодарность.

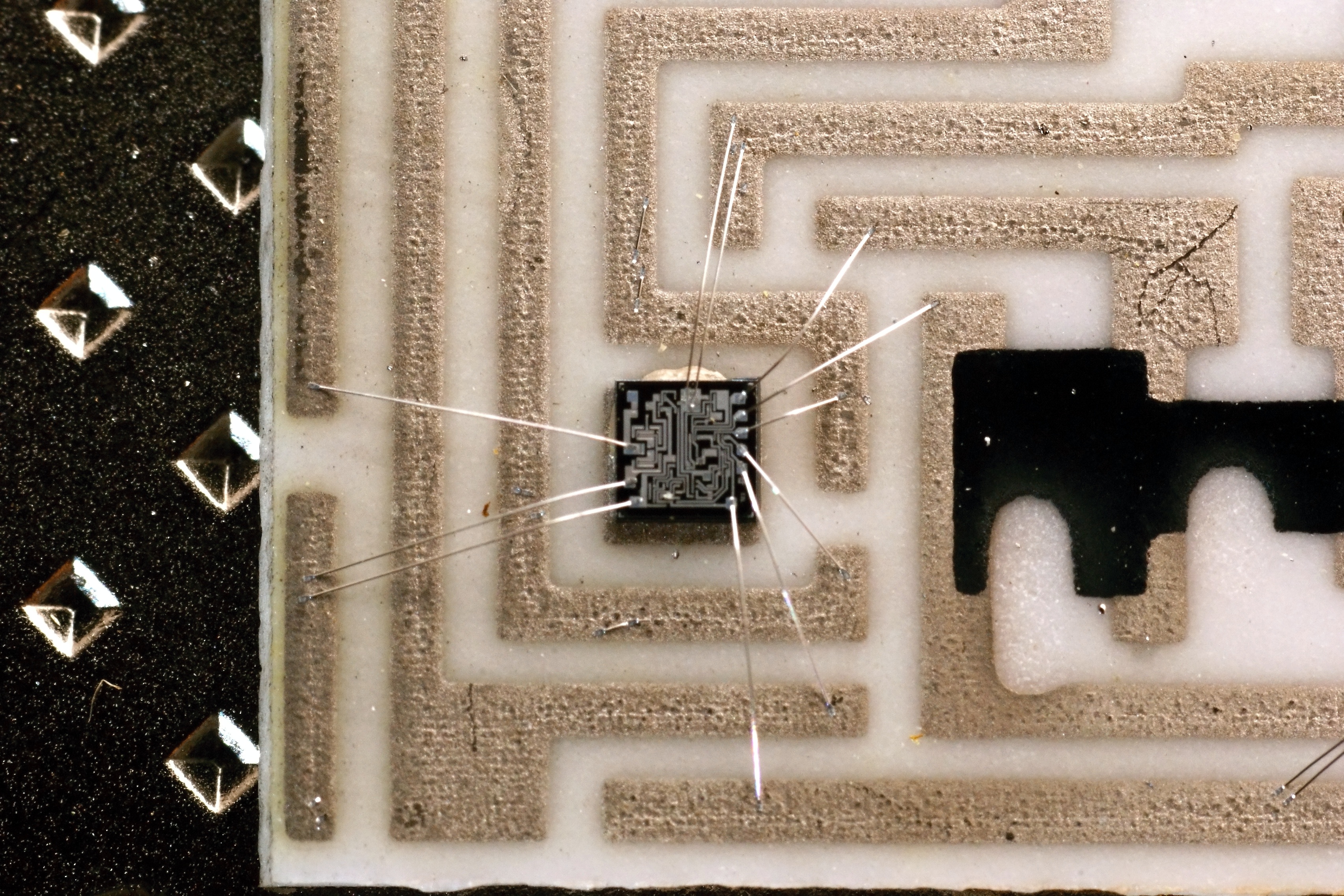

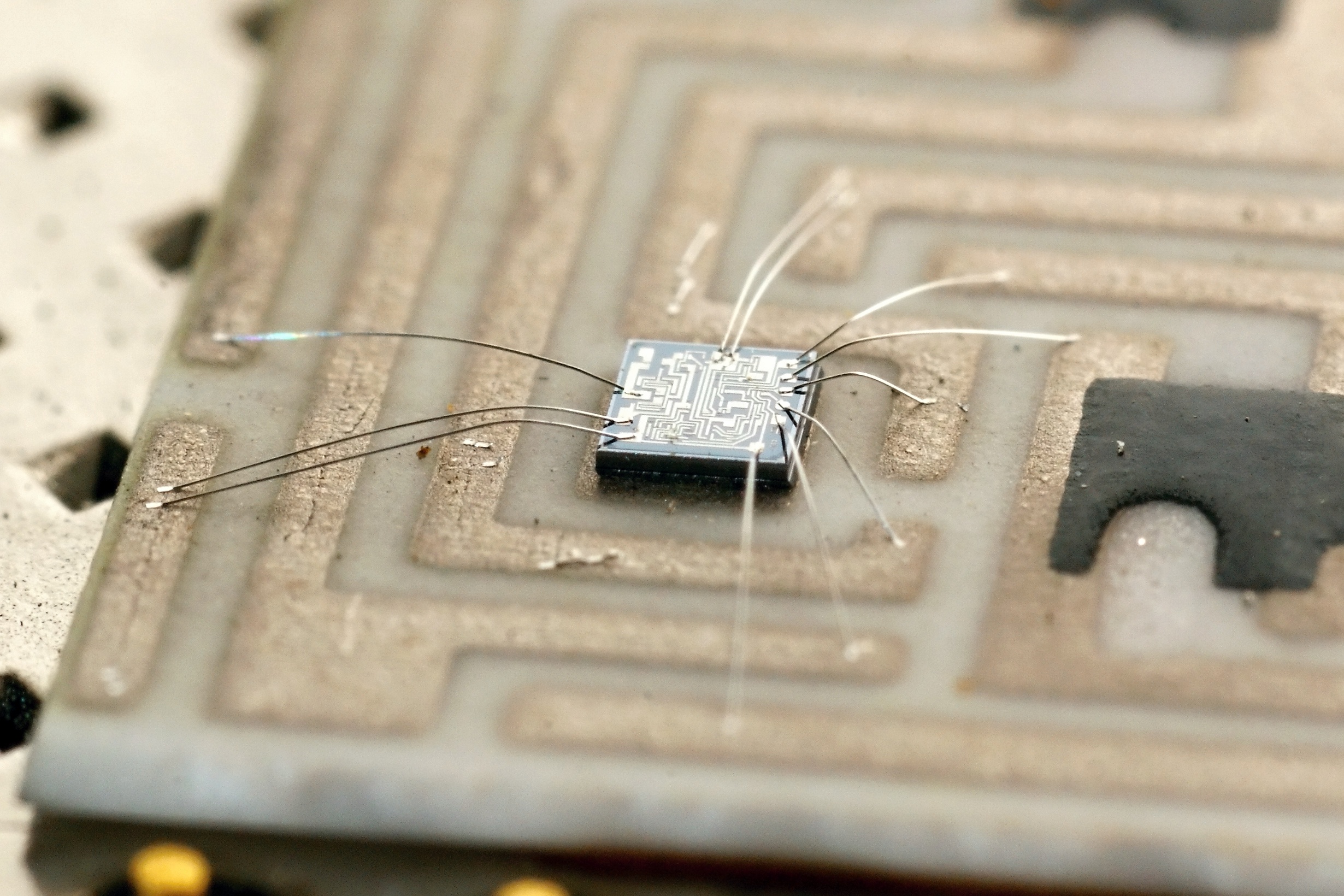

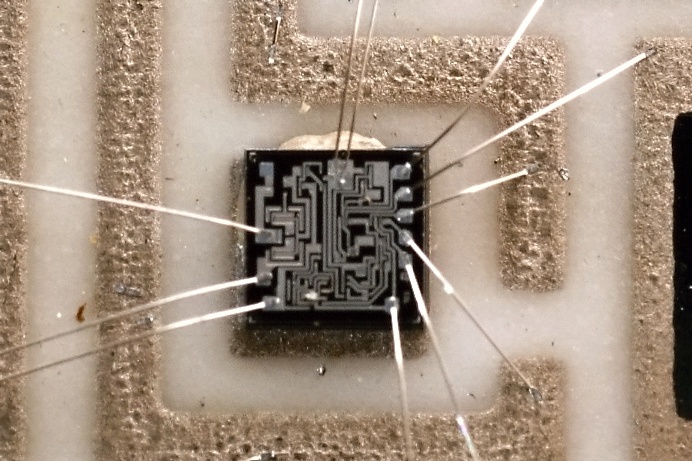

Основой схемы выступает кристалл интегрального стабилизатора MAA723
(обычно более известного под фирменным именем LM723 :))) :
В чешском каталоге он назван S346, но топология не врёт :))).
Интересно, что схема стабилизатора разноплечая. Положительный канал выполнен
непосредственно на микросхеме, а отрицательный - на дискретных транзисторах.
По идее, такое решение должно приводить к дисбалансу параметров в плечах...

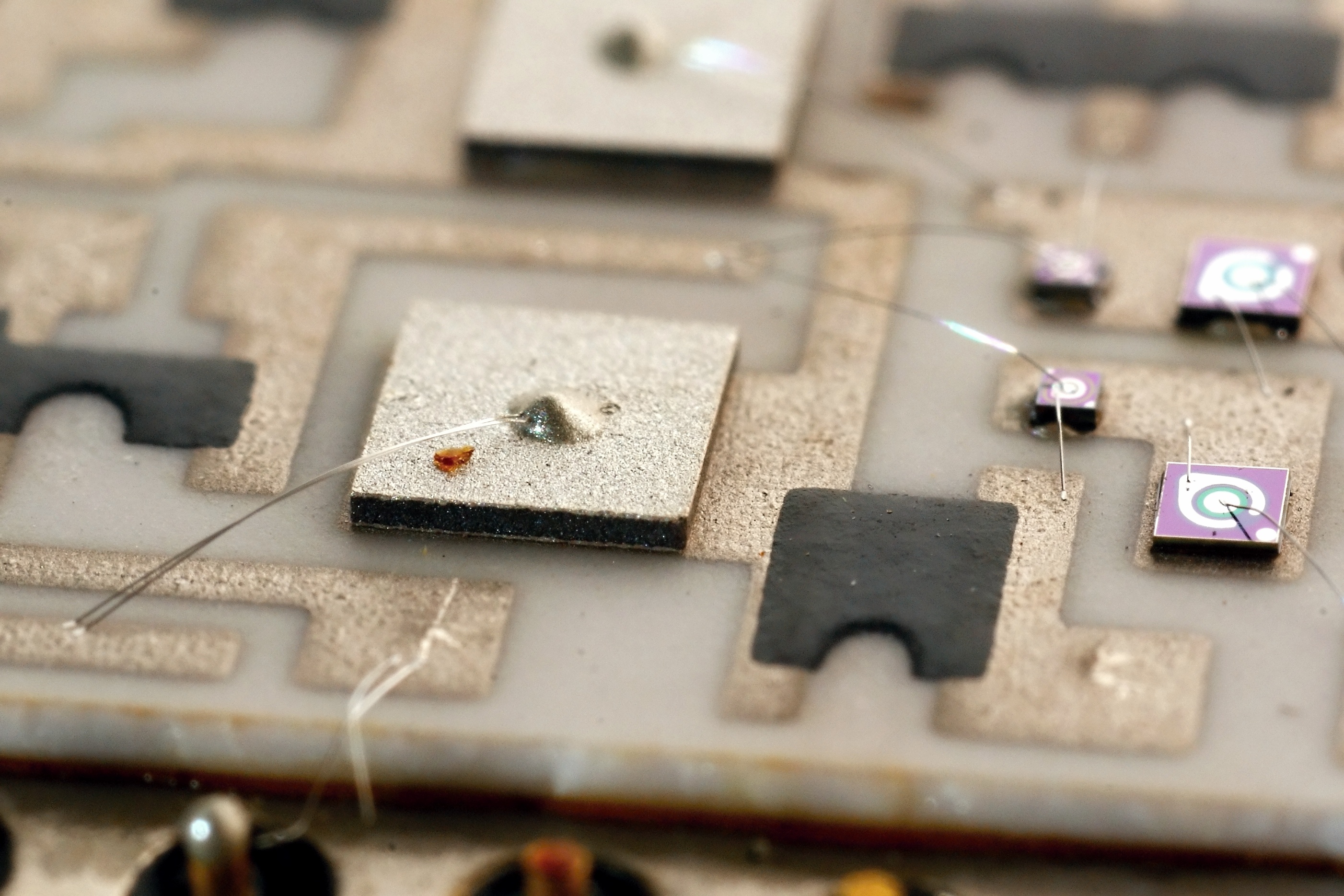

Далее, элементы схемы. Во-первых, керамические конденсаторы вертикального исполнения, отечественные имеют совершенно иную конструкцию:

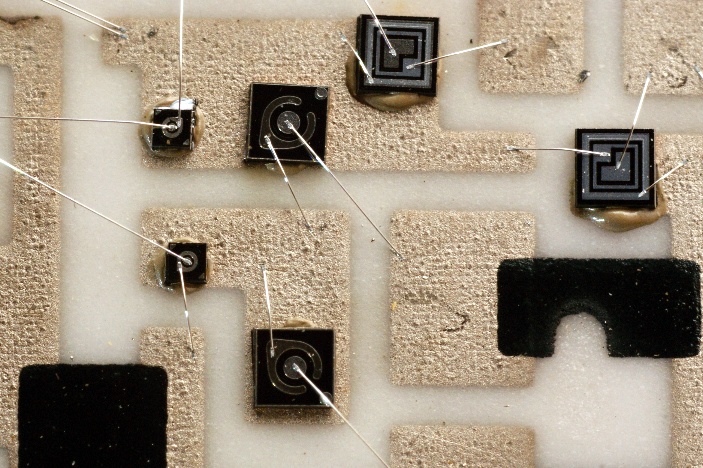

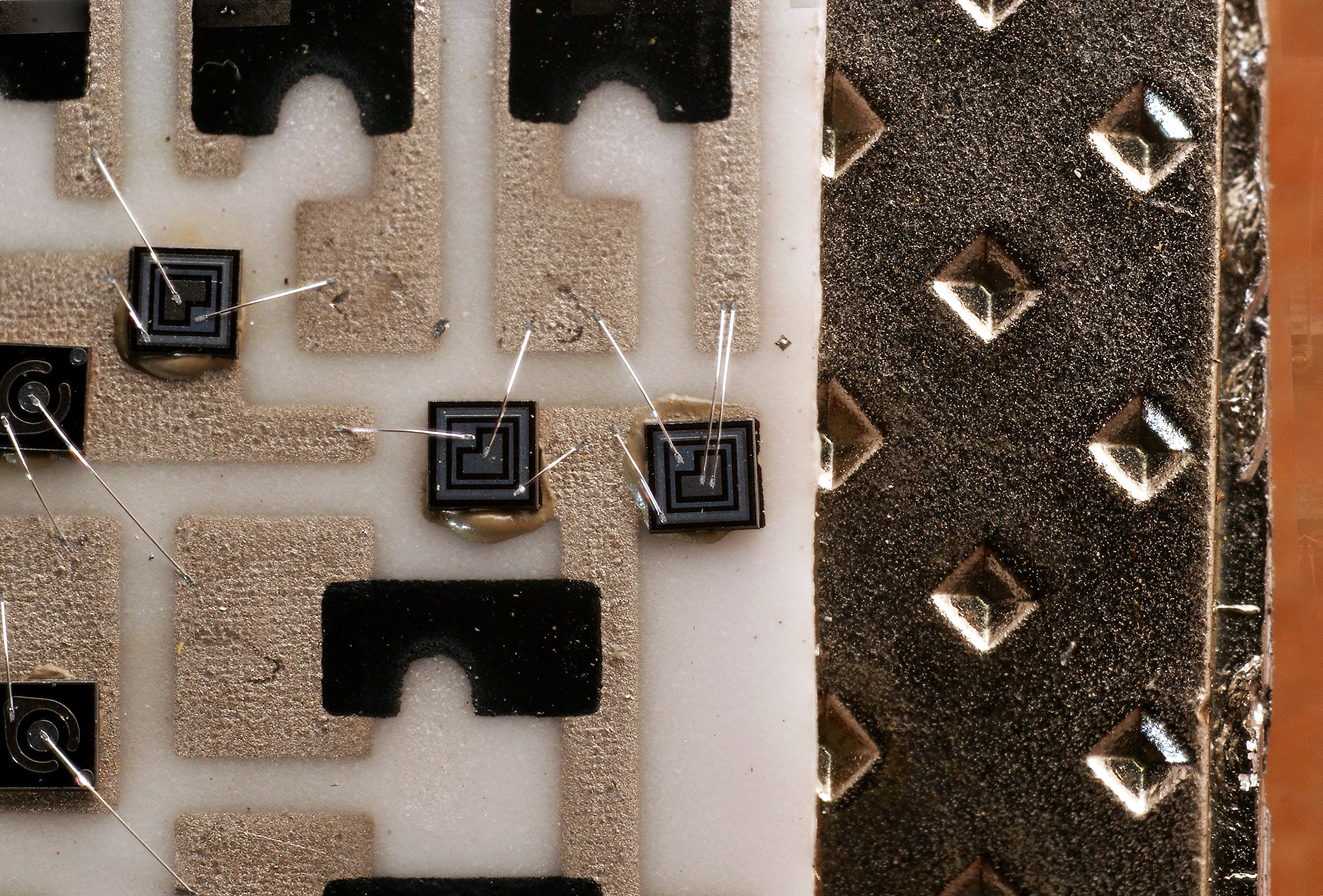

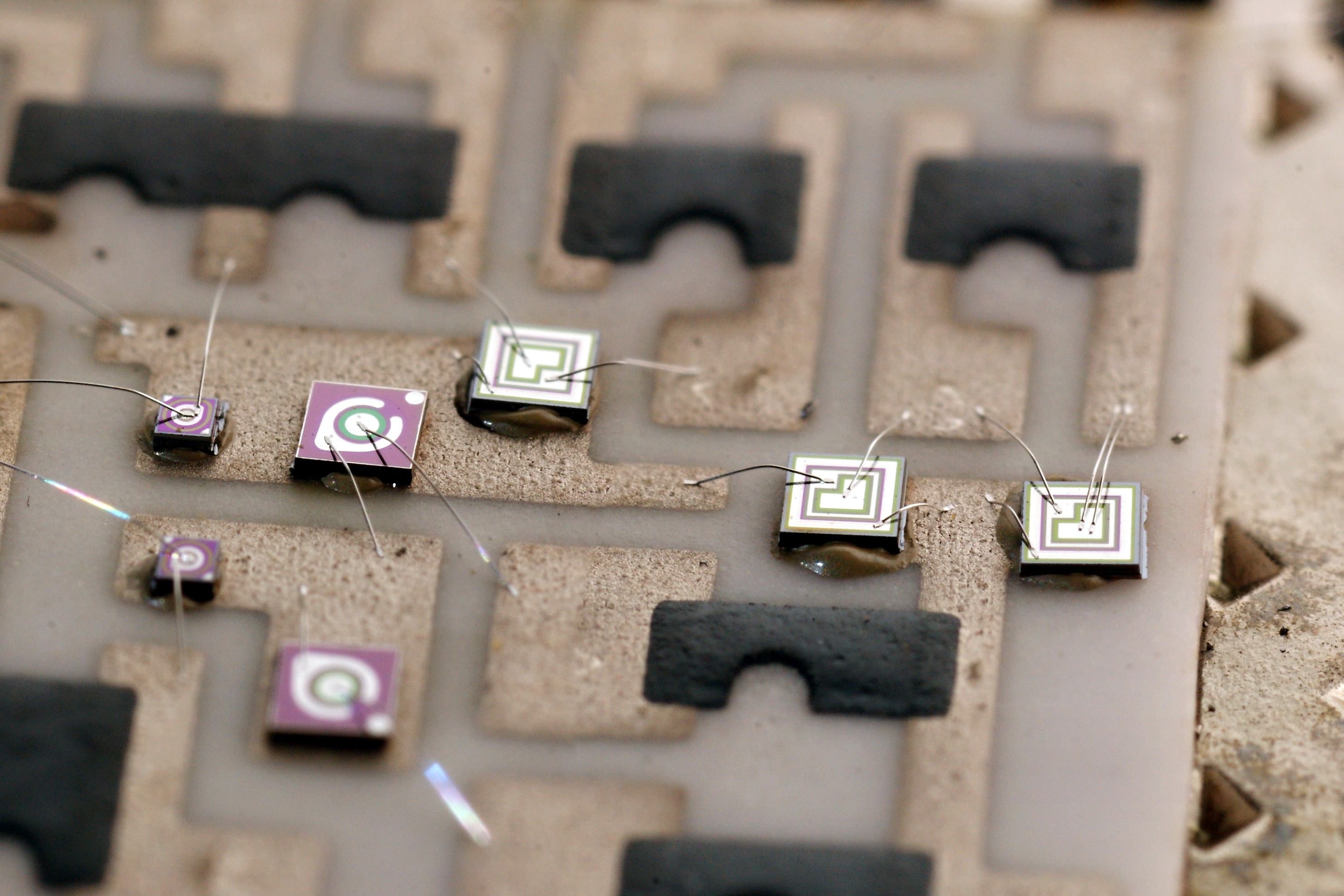

В схеме использованы три типа транзисторов - (слева направо) BC177, S120 и S149:
Интерес представляют и тонкоплёночные резисторы. "Выемки" в них - результат подстройки номиналов:
А вот в экземпляре Горкела это процесс был явно другим, судя по виду (следы подстройки выглядят в виде пропилов), там подгонка резисторов производилась лазером.

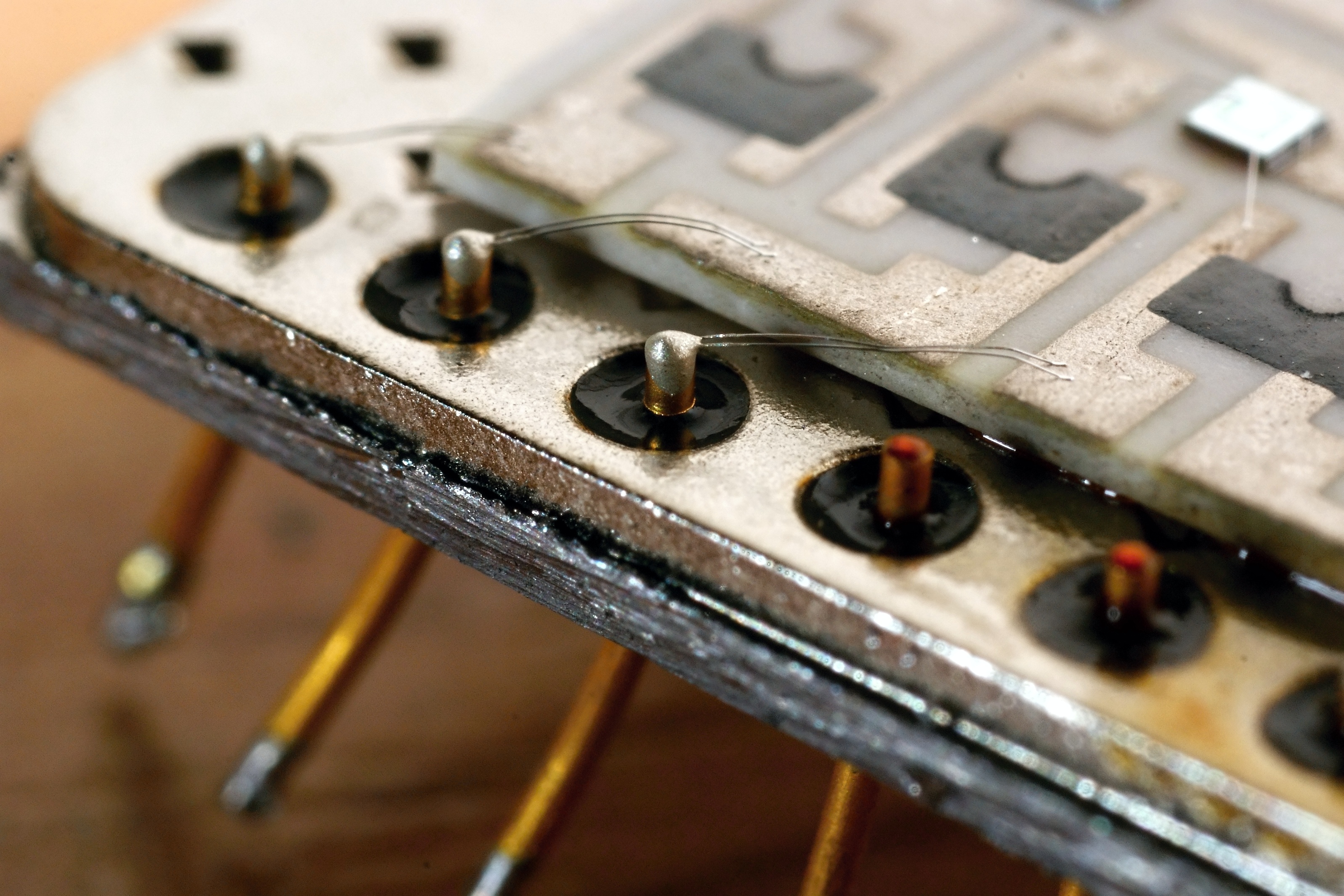

Алюминиевые проводники, которыми элементы схемы подключаются к посеребреным дорожкам на керамической плате, зачастую запараллелены:
Возможно, для надёжности? В любом случае, тоже непривычное для нас решение...
