Я154

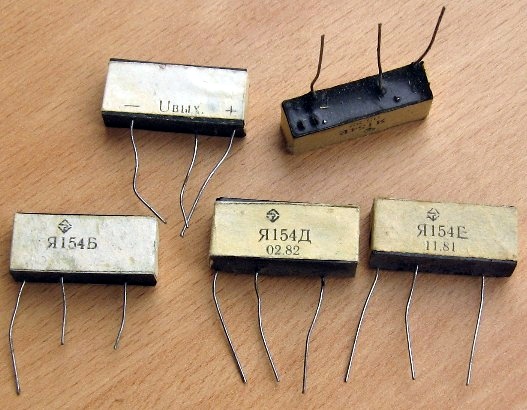

Преобразователь напряжения. В чем разница между вариантами с разными буквами, точно не знаю, но можно предположить, что в входном/выходном напряжении.

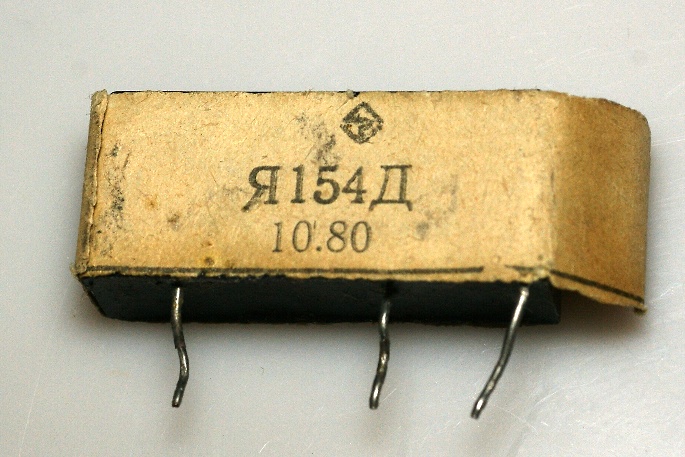

Эти сборки предназначены для формирования отрицательного напряжения, к примеру, Я154Д выдает -15...-17 вольт из -5.

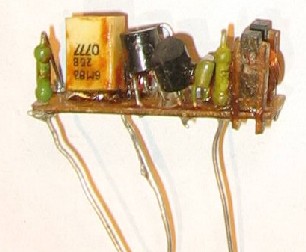

Там установлен трансформатор, пара транзисторов и другая мелочевка. Стоят в калькуляторах типа Б3-23, МК-37, МК-57, МК-57А.

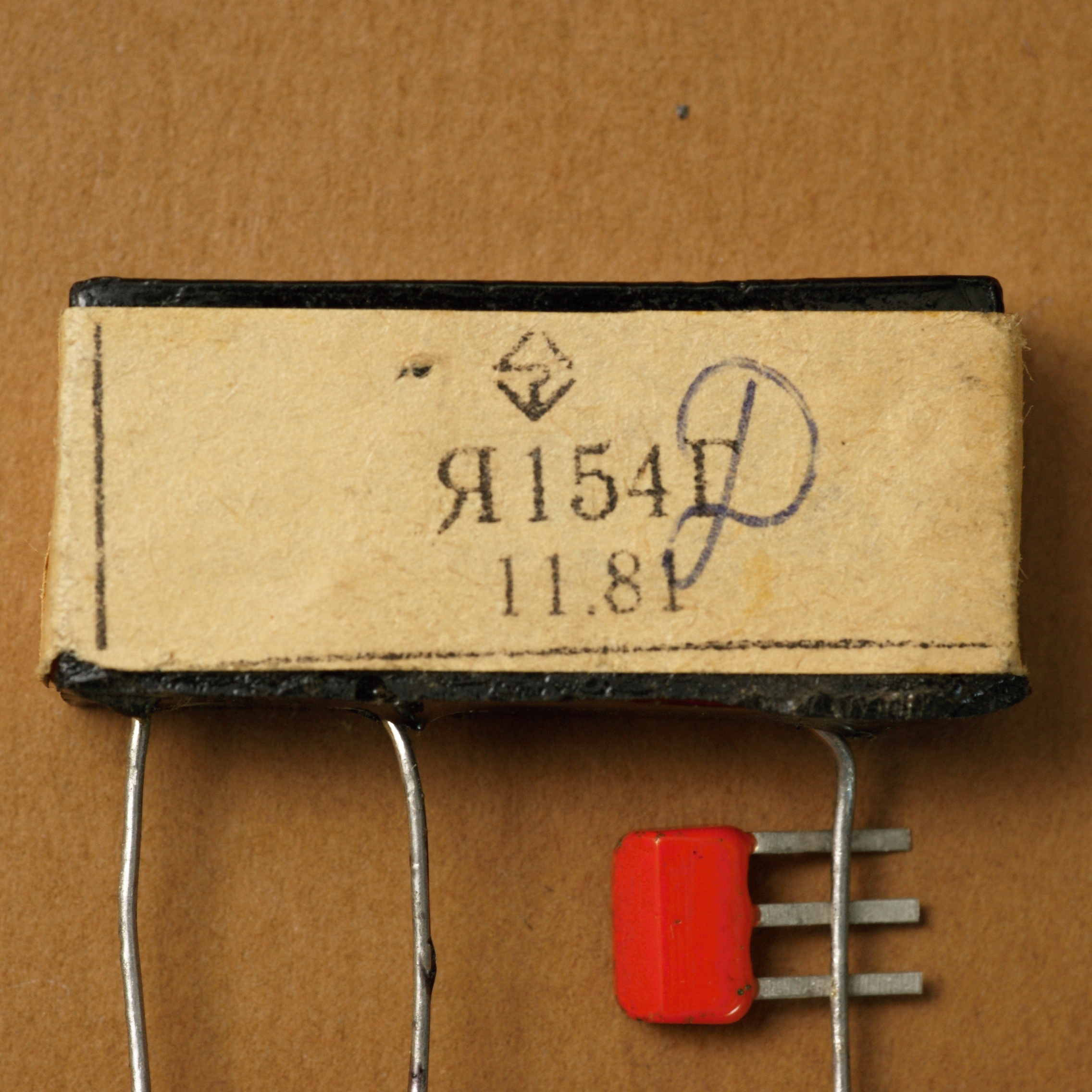

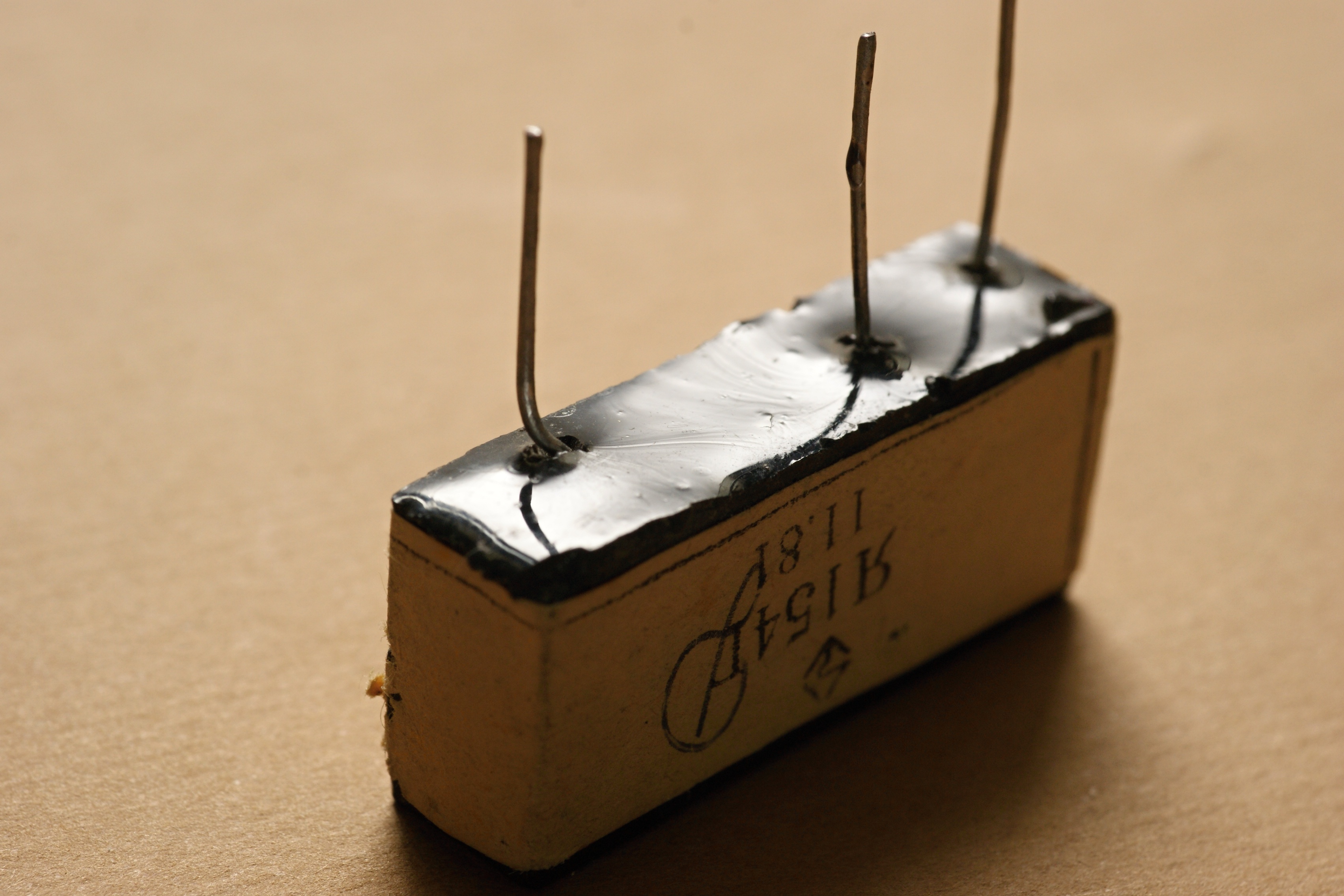

Производитель у раннего образца, 1976 года - завод им. 50-летия СССР (Фрязинское ПО "Электронприбор"), из чего можно сделать вывод, что он и был разработчиком. А модули 80-х годов выпущены уже на ульяновском Заводе "Искра".

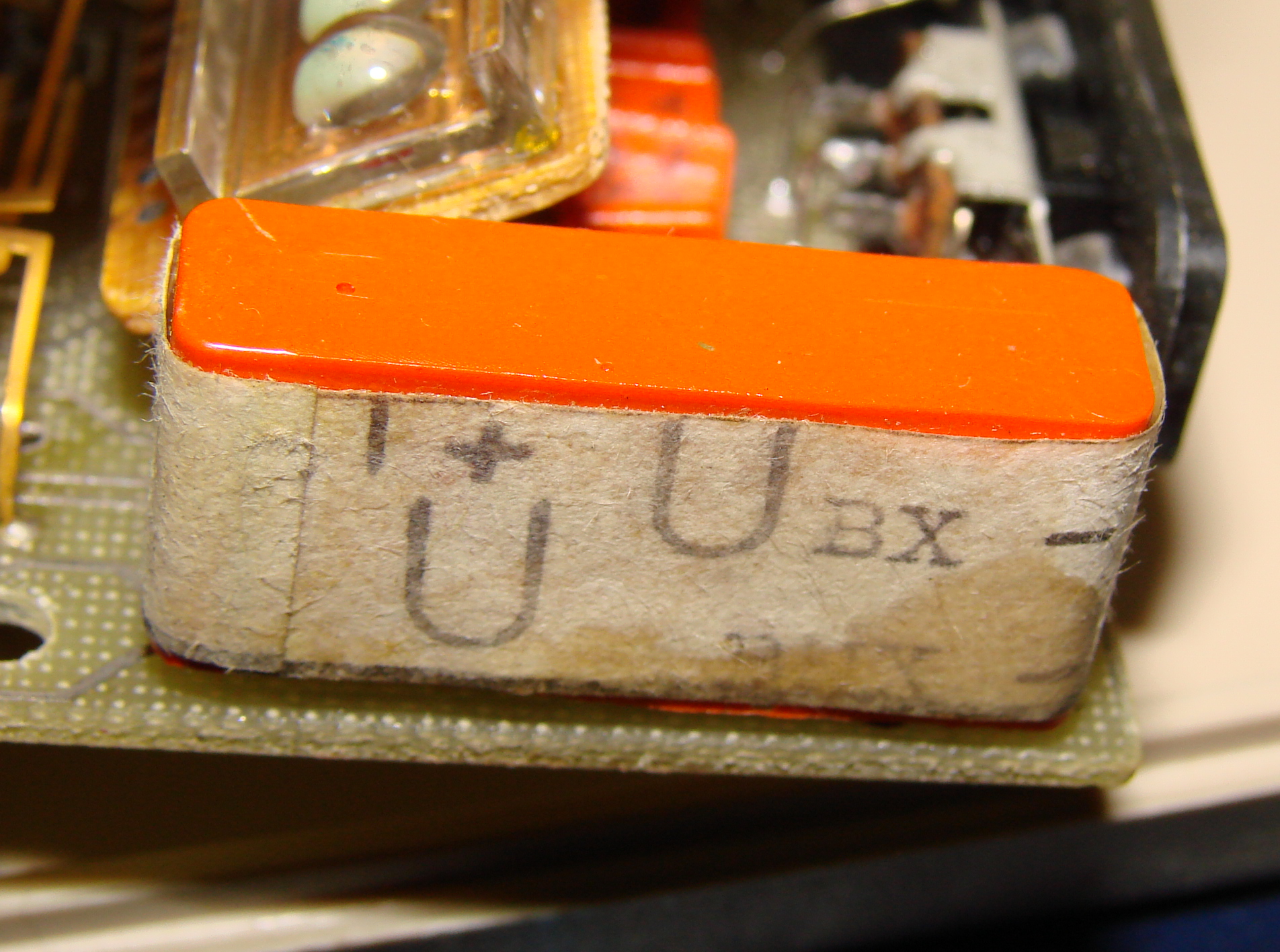

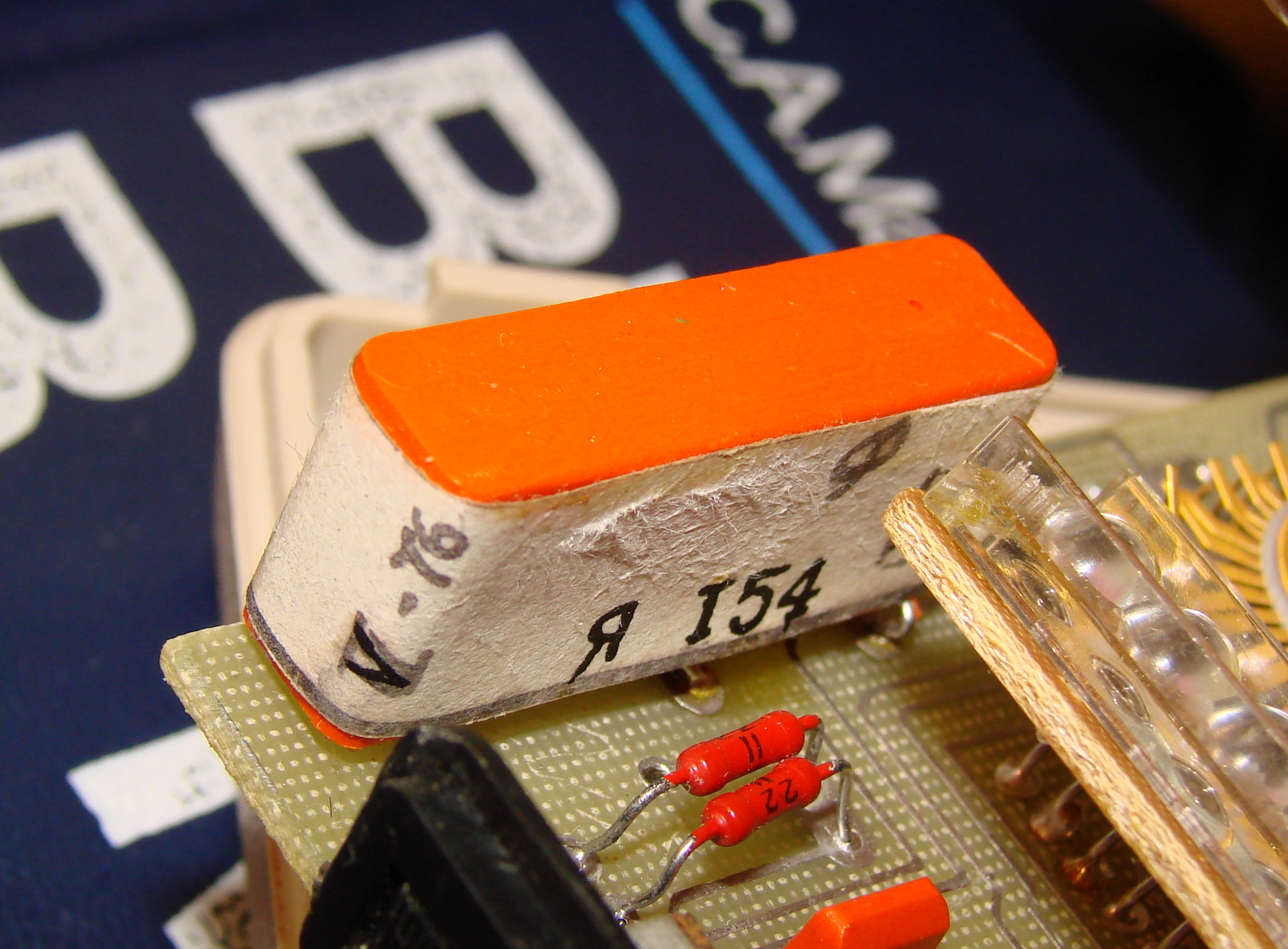

Интересный Я154А фрязинского производства. Он залит в такую же оранжевую пластмассу, что и знаменитые КТ315 :))


(фото Сергея Фролова)


(фото Сергея Фролова)
