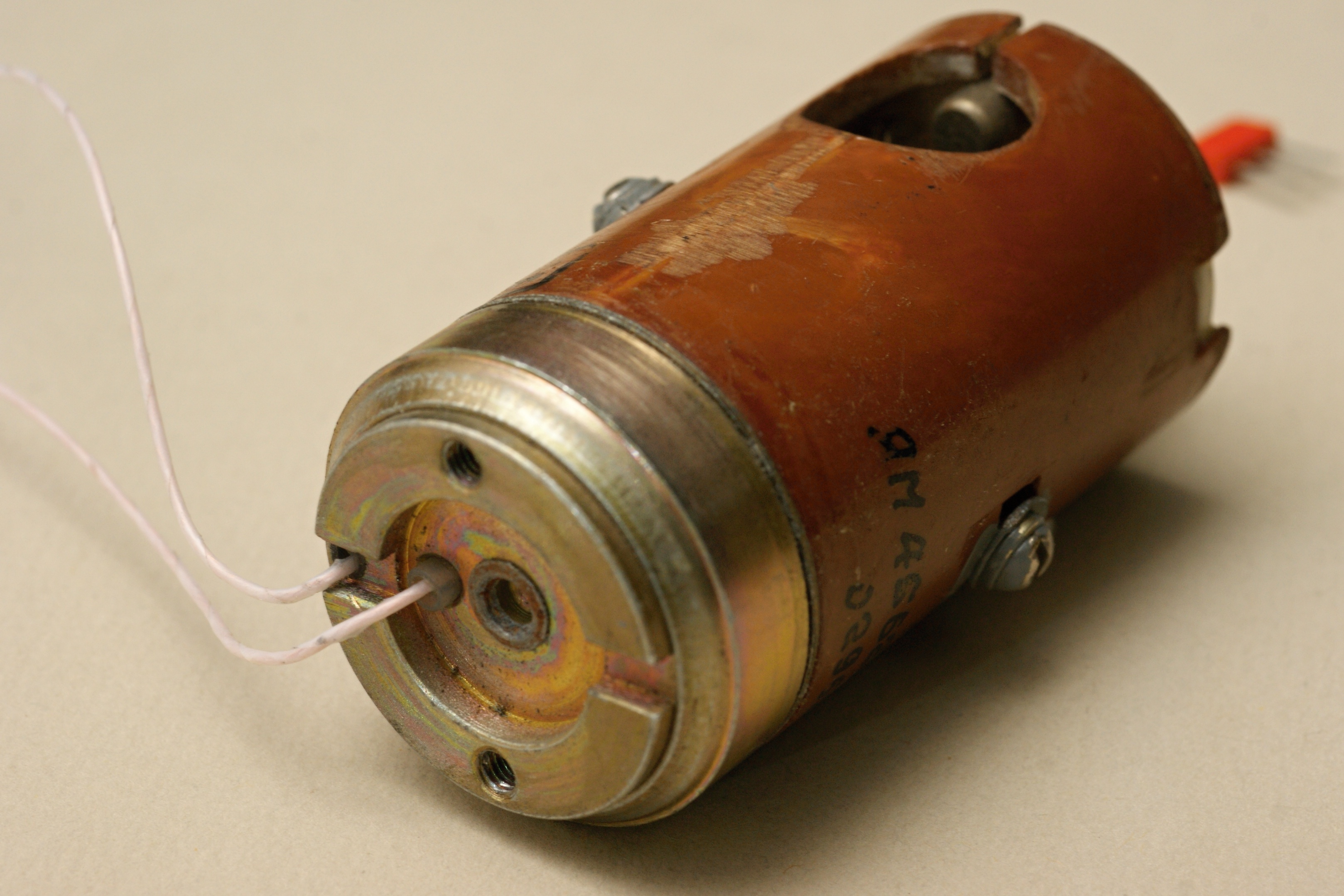

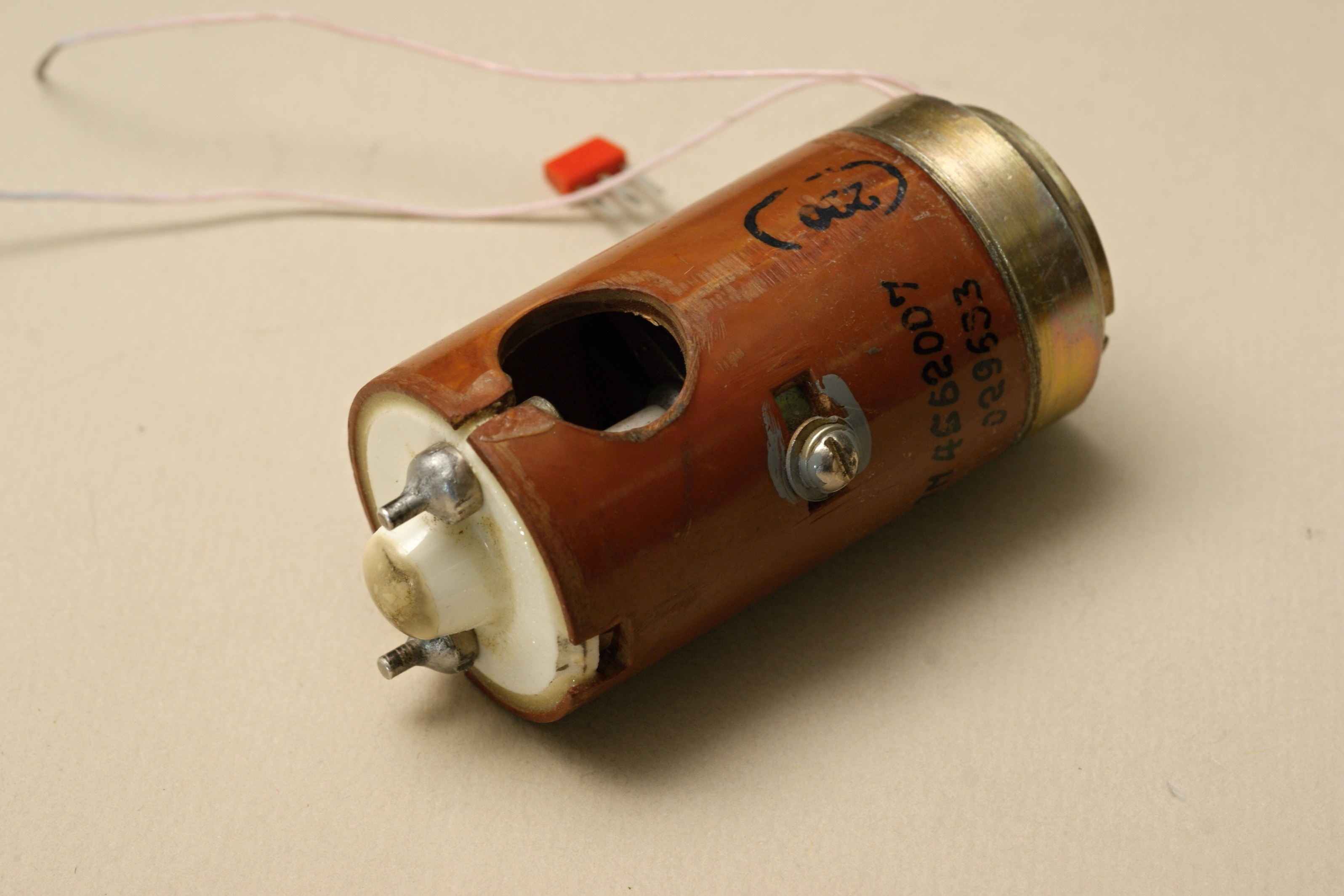

Высокочастотное реле частного применения, применялось в различном наземном и бортовом радиооборудовании (к примеру, в радиостанции Р-828) для коммутации сигналов высокой частоты.
Реле это работает на поворотном принципе, это первый подобный экспонат в моей коллекции. У таких реле якорь выполнен в виде подпружиненного цилиндрического вала с закрепленными на нём подвижными контактами. При подаче управляющего напряжения якорь притягивается к полюсным наконечникам, поворачиваясь вокруг своей оси; подвижные контакты при этом входят в соприкосновение с неподвижными. При снятии напряжения пружина отбрасывает якорь в исходное положение.

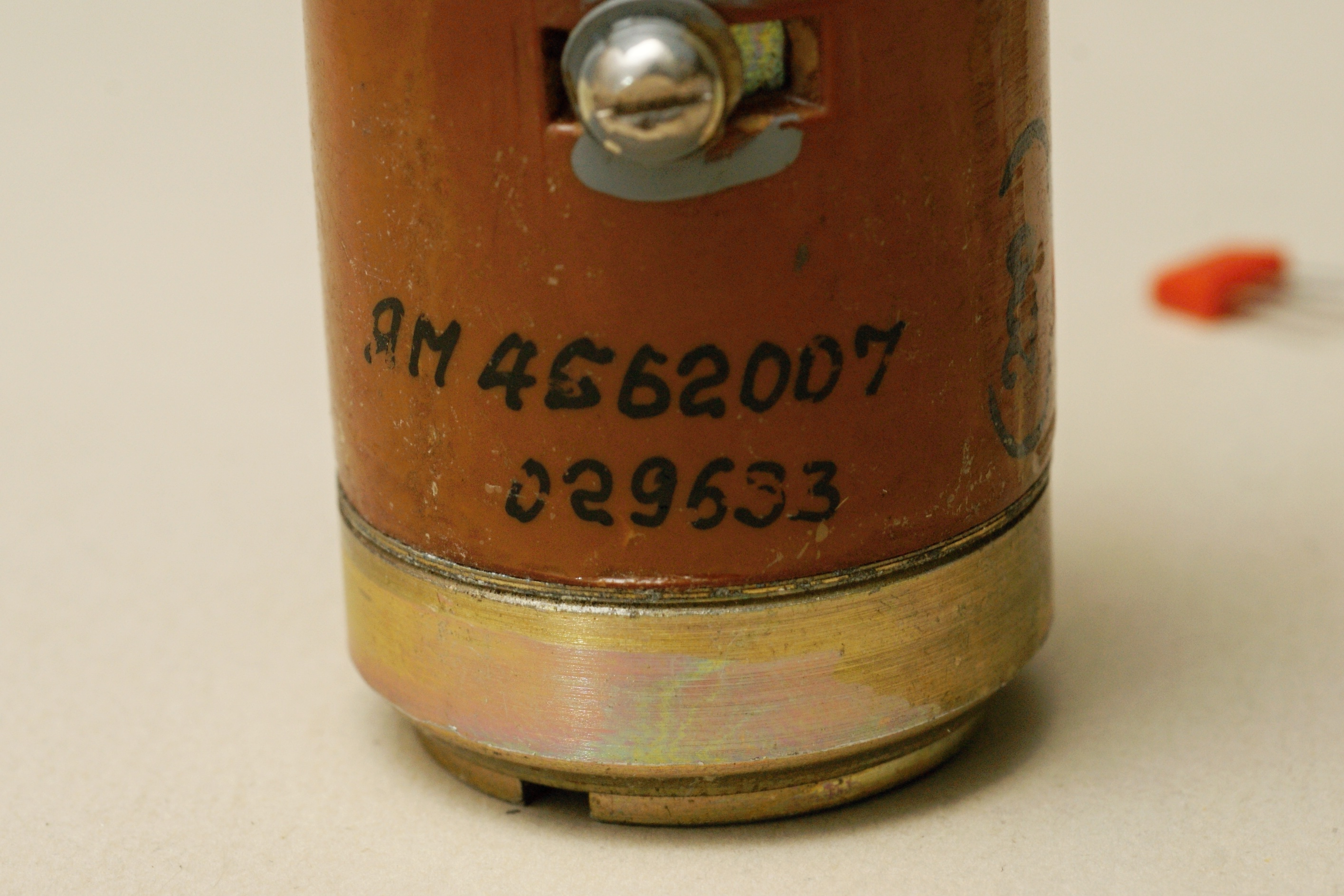

Производитель - Горьковский завод аппаратуры связи им. Попова, г.Н.Новгород.

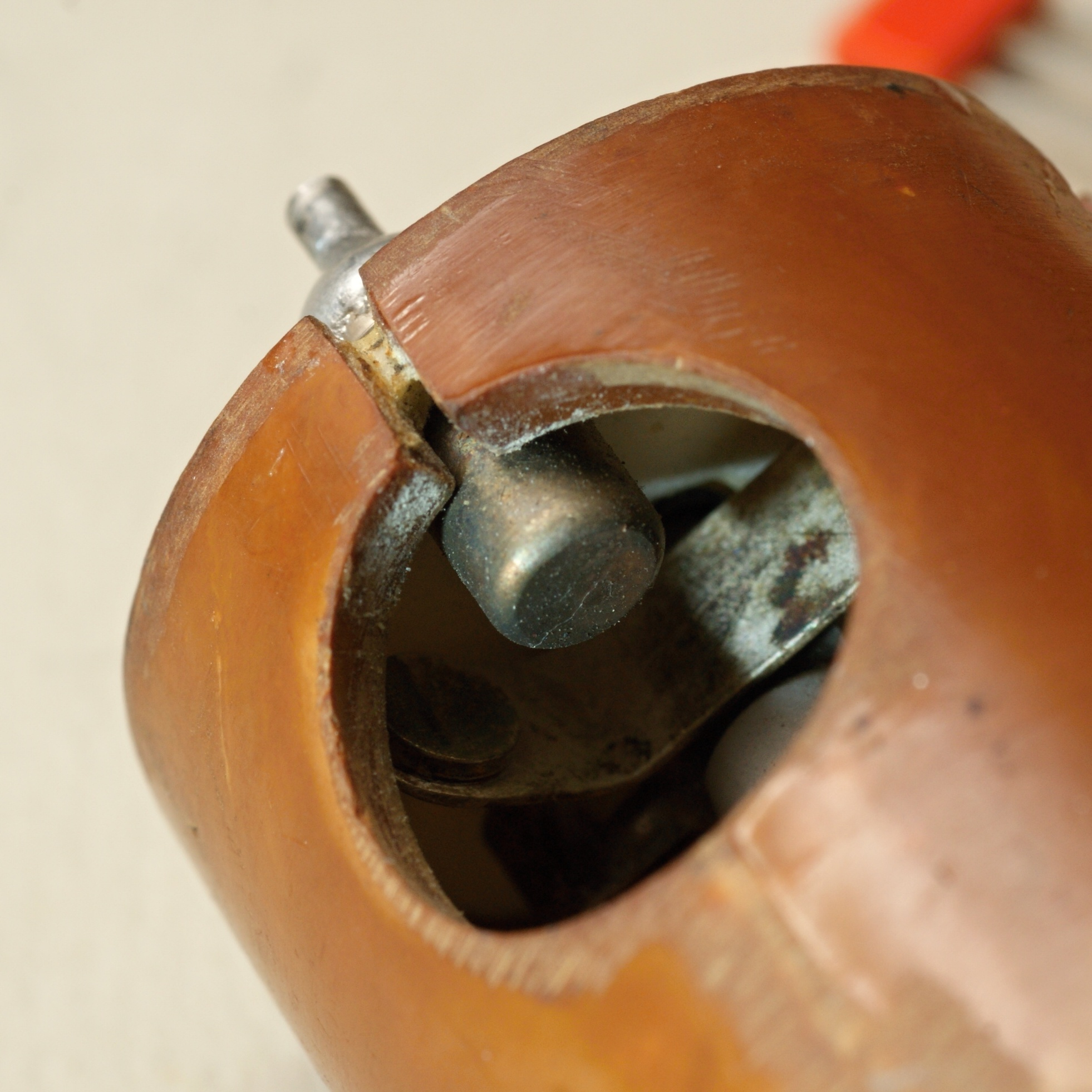

| неподвижный контакт:
|

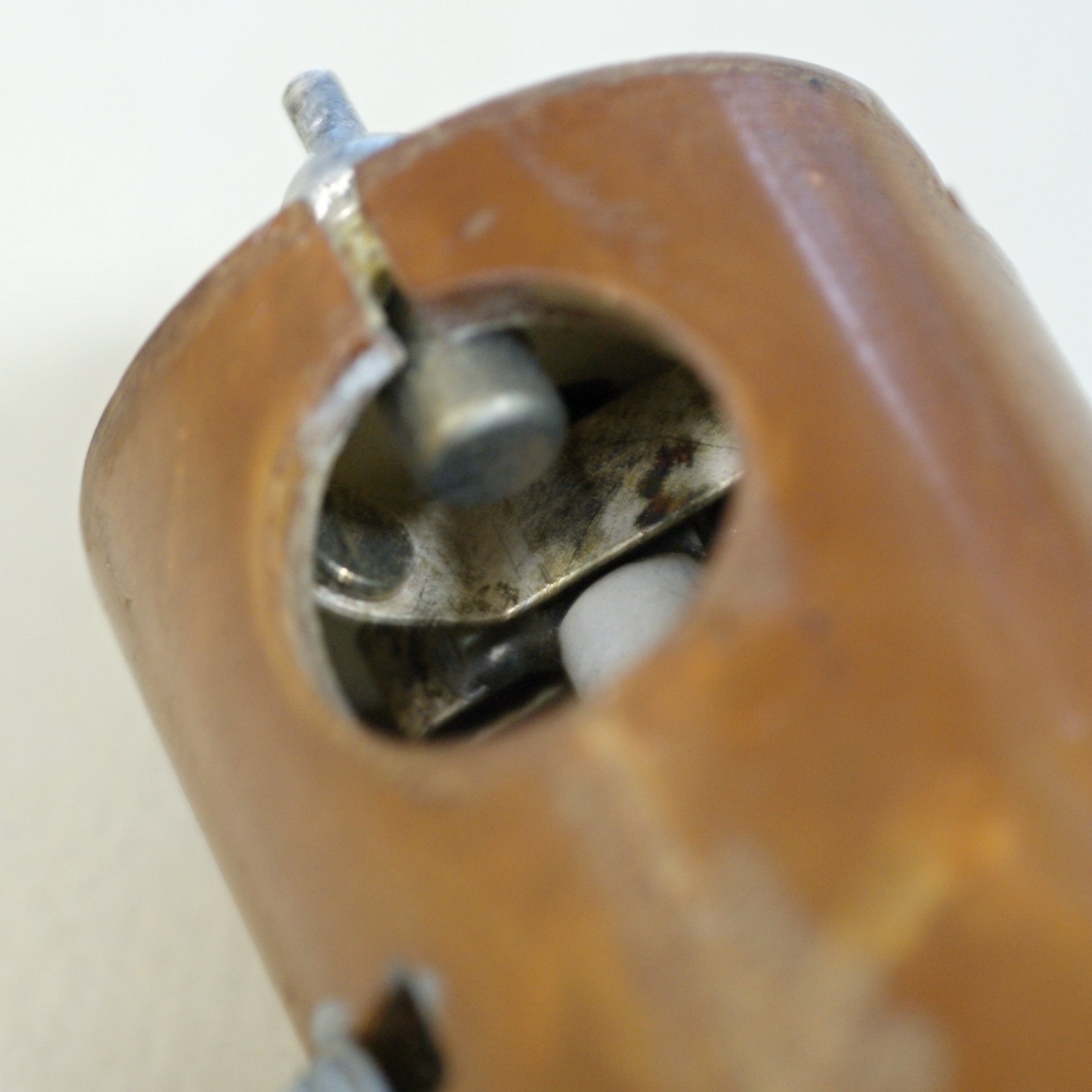

подвижный контакт с частью
вала якоря:
|
