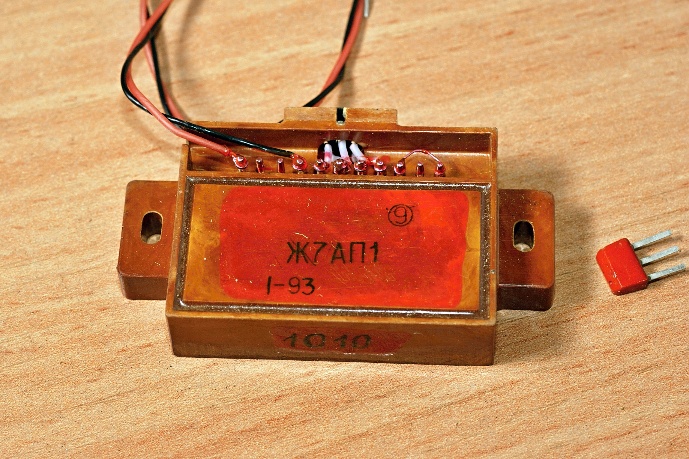

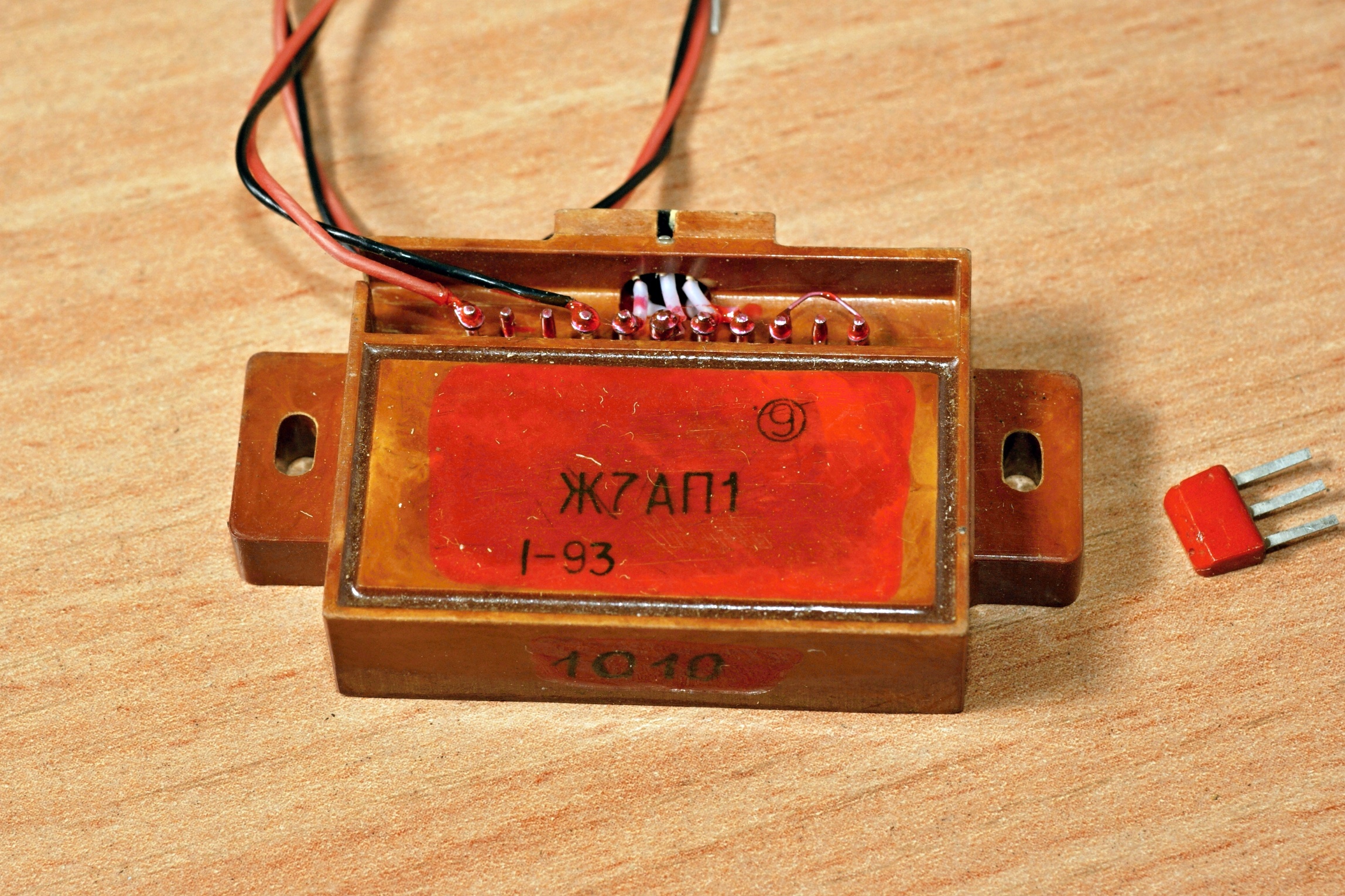

Ж7АП1

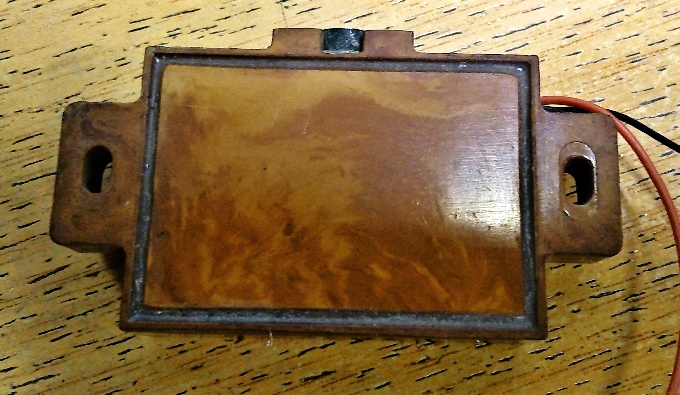

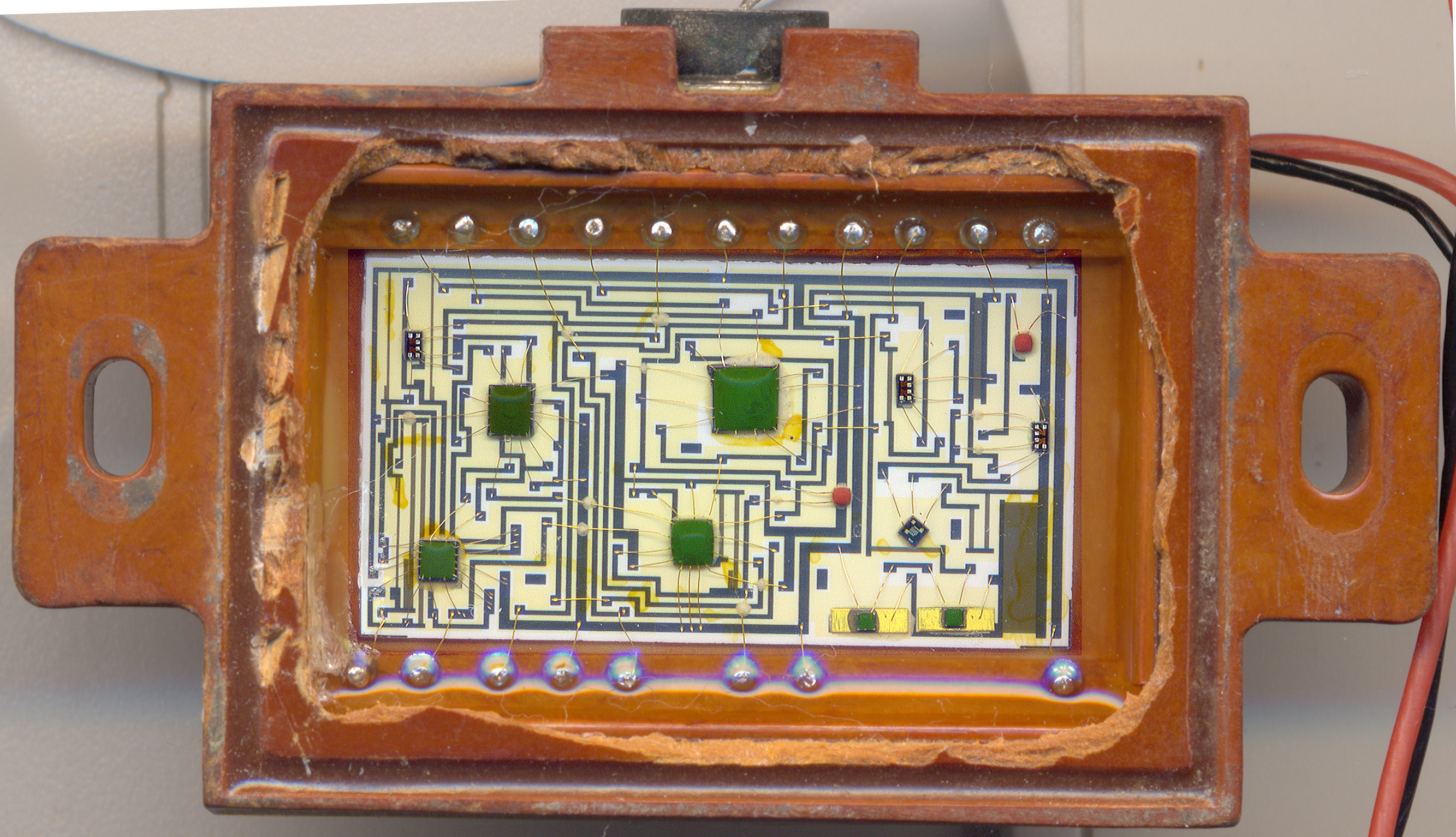

Гибридный микромодуль... хотя слово "микро" здесь не вполне уместно... но уж гибридный точно! В документации он назван микроузлом.

Он предназначен для встраивания в трёхфазные электросчётчики и представляет собой преобразователь количества оборотов диска в количество импульсов (принцип действия аналогичен плате Е440). Производитель - Пензенский приборостроительный завод, ныне ФГУП ФНПЦ "ПО "Старт" им. М.В.Проценко".

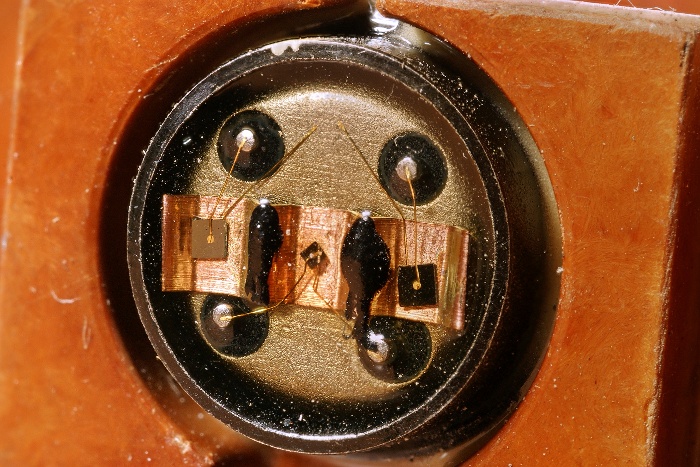

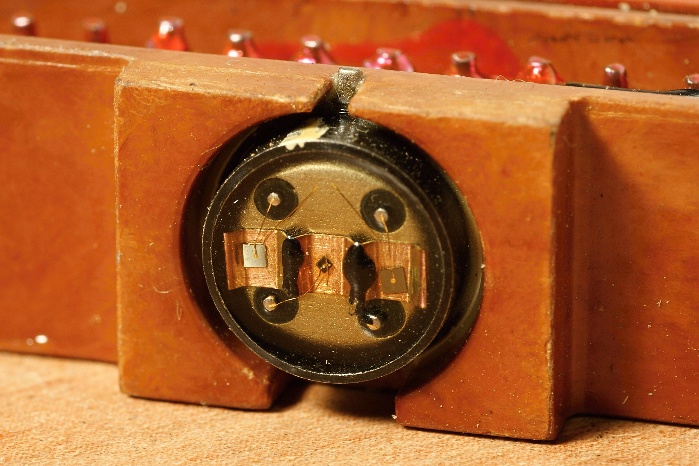

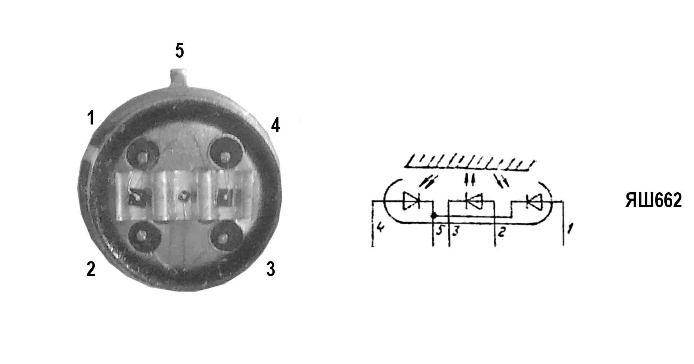

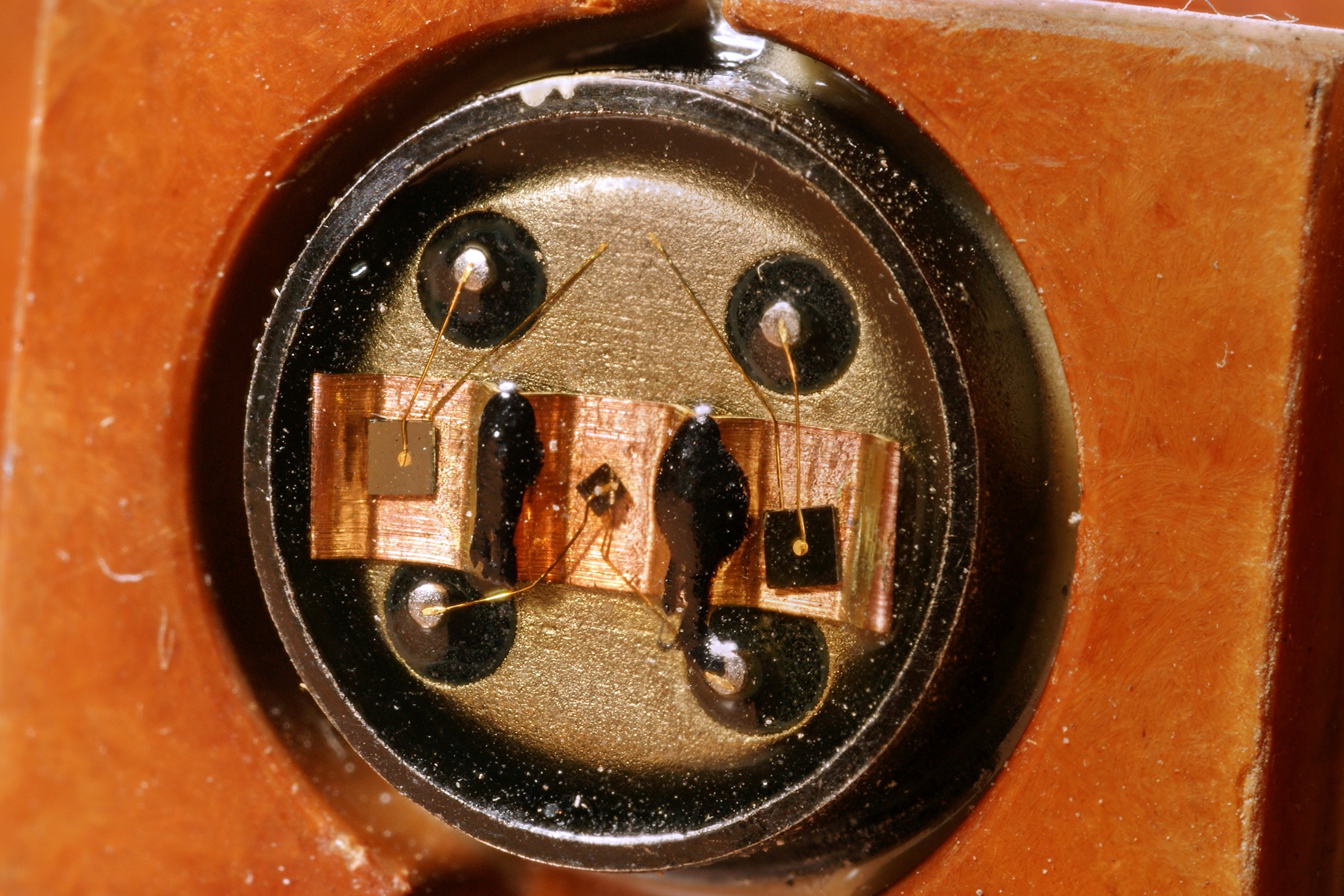

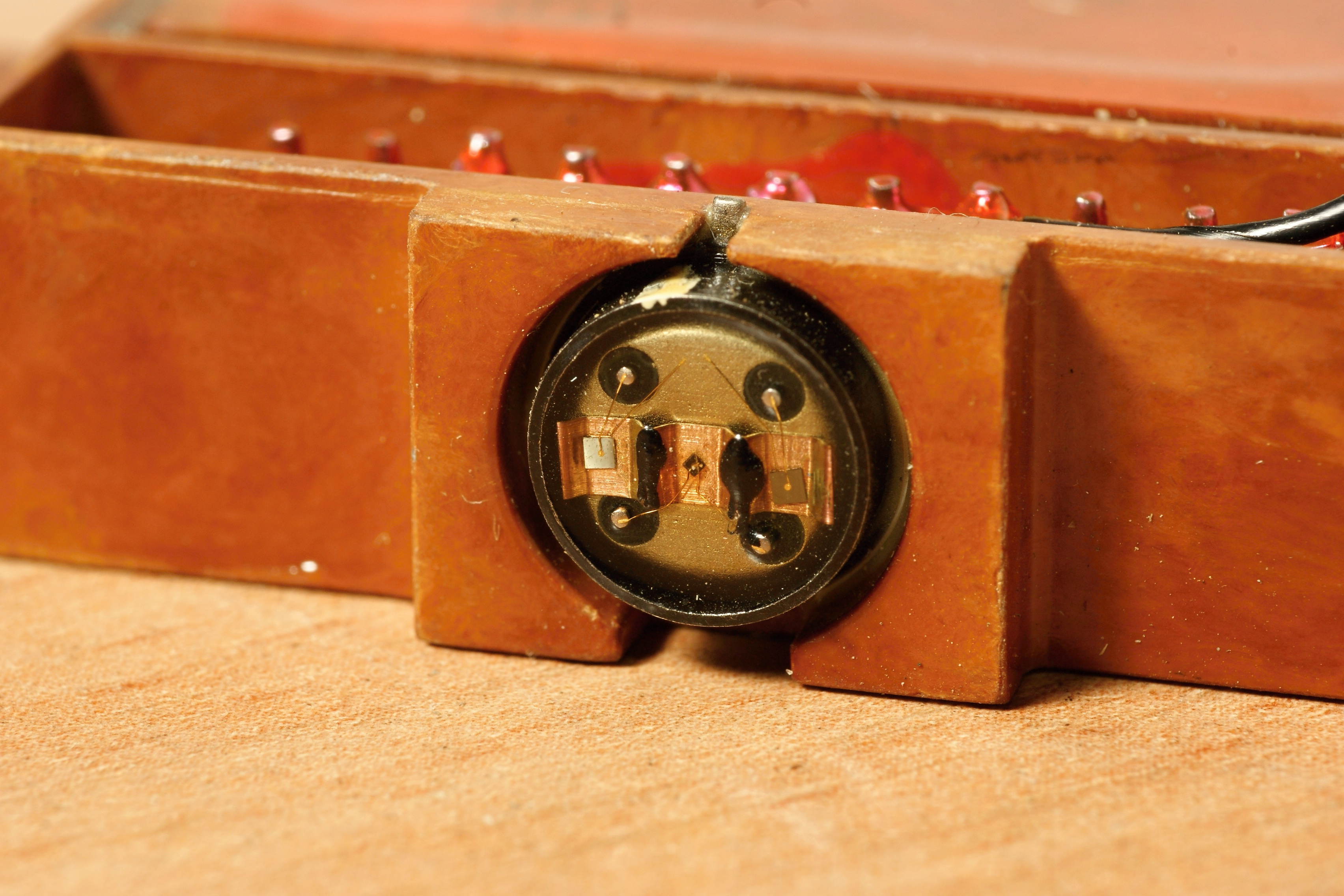

Считывание меток с поверхности диска производится двухканальным оптроном нестандартного типа, ЯШ662:


(фото с форума Портативное ретрорадио)

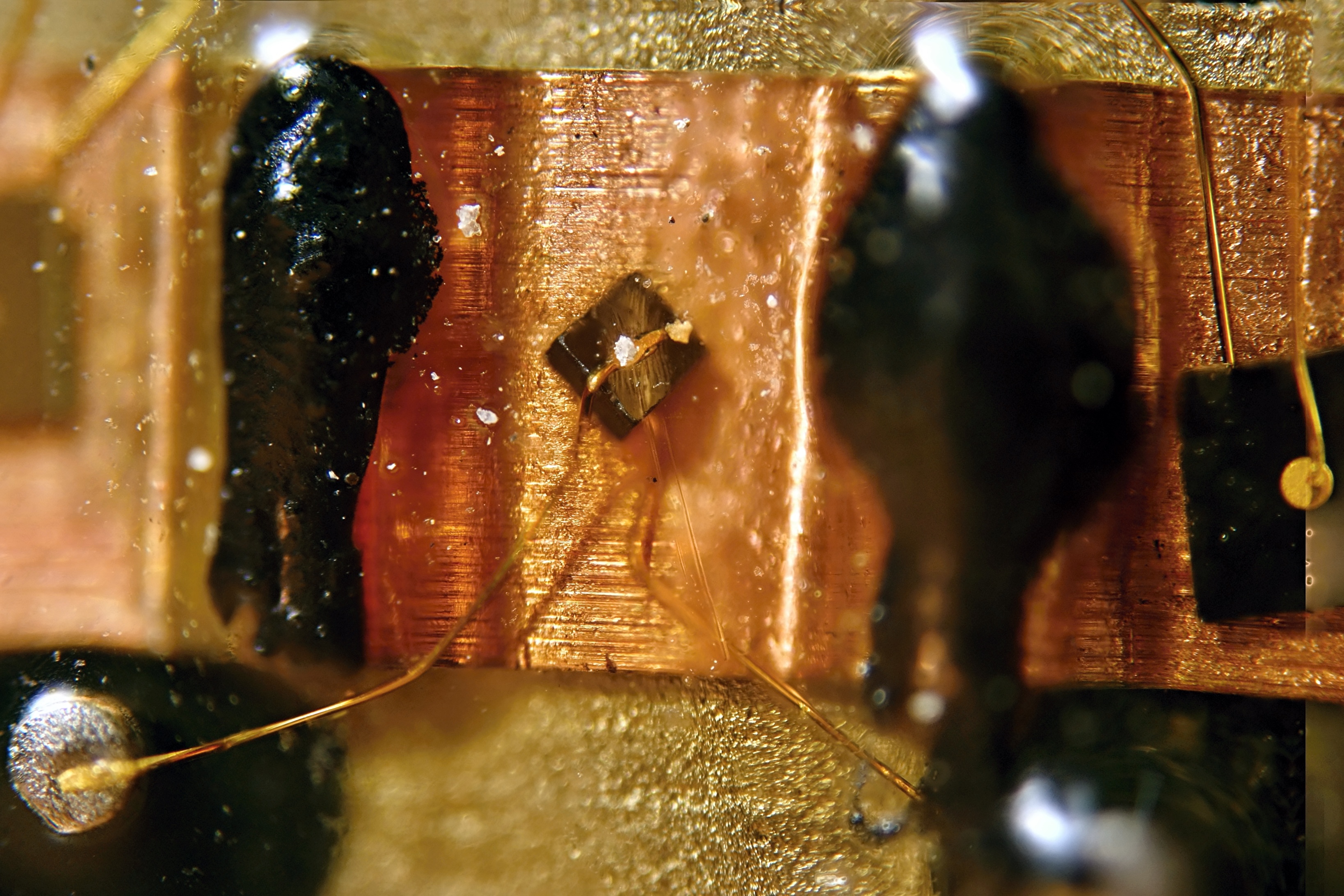

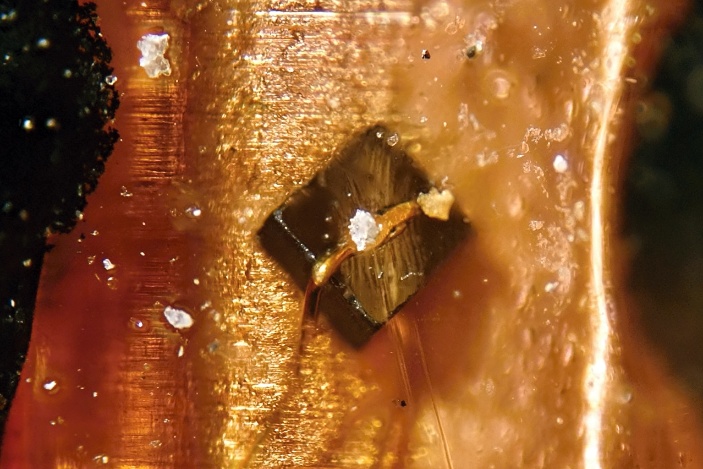

Светодиод:

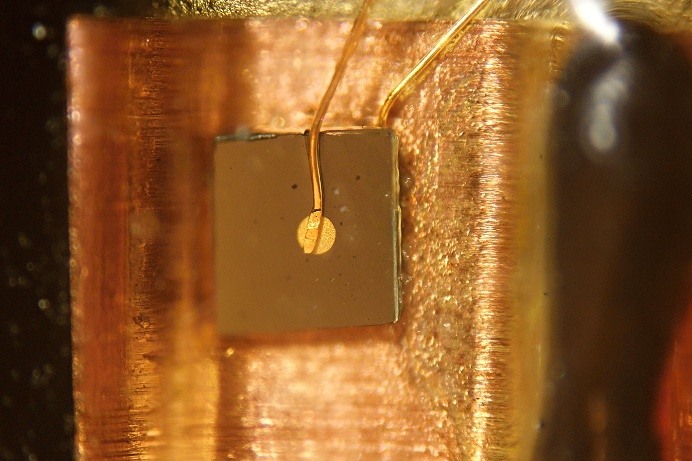

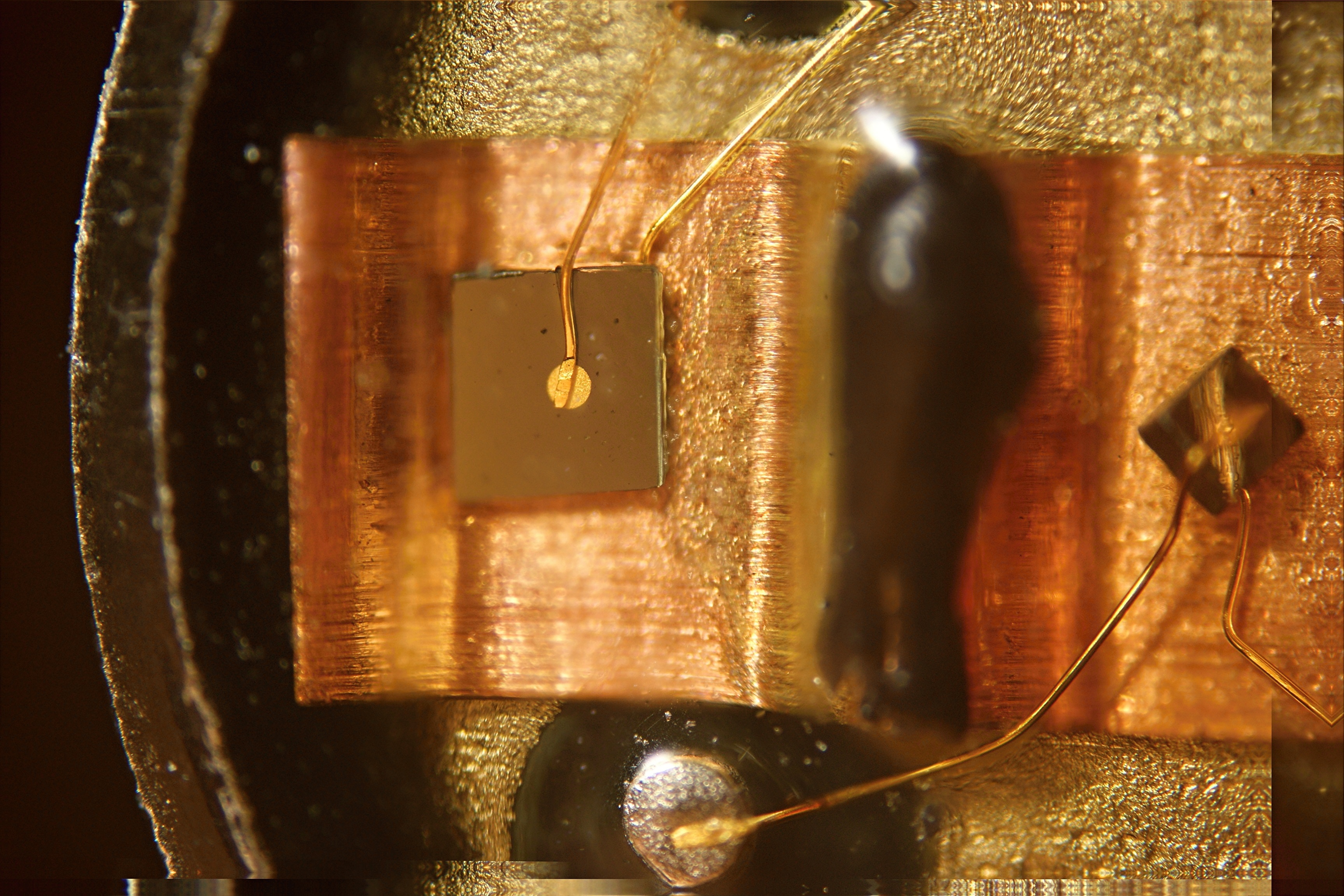

Фотоприёмник:

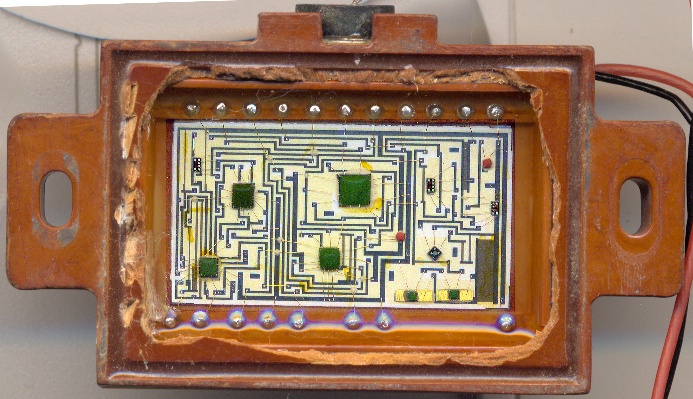

(фото Александра Назаренко)

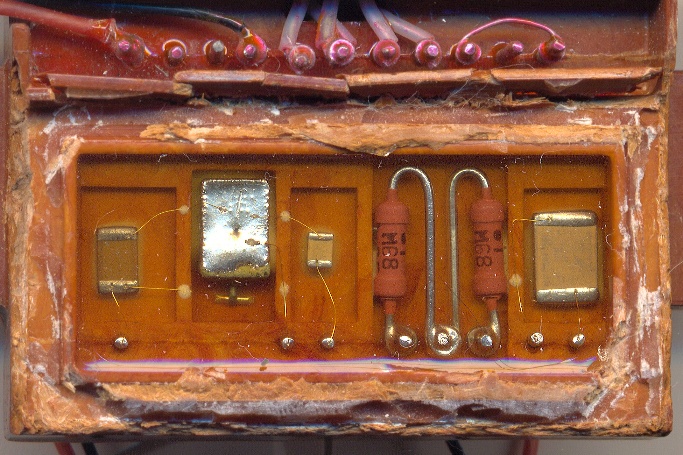

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)
