Вот еще одна необычная микросборка.
Это бестрансформаторный преобразователь
постоянного напряжения 5,6...14 В в выходное постоянное напряжение 32 В
для питания варикапов в бытовых радиоприемниках.

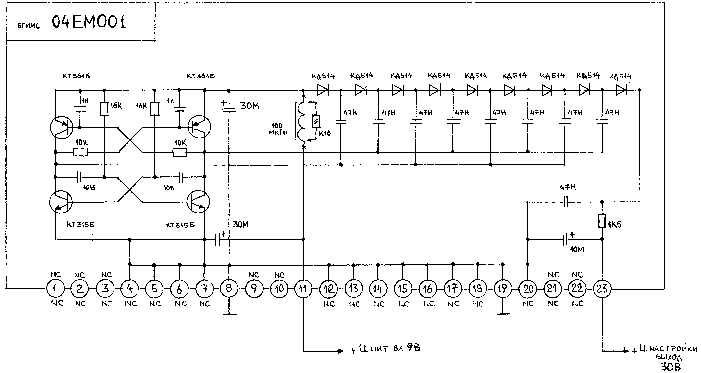

Справочные данные на нее.
Производитель - Одесский НИТИ «Темп».
Применялась (совместно с 04ЕН004), в частности в приемнике "Уфа-201" первых выпусков. В более поздних вариантах этого приемника она была заменена на 04ЕМ002.
Схемотехника микросборки почти полностью повторяет схемотехнику унифицированного модуля ПН-15, а схемотехника иных микросборок из этого приёмника - других модулей. Вероятно, была какая-то программа по миниатюризации унифицированных модулей и узлов для бытовой портативной радиоаппаратуры и разрабатывалось это всё в одном месте.

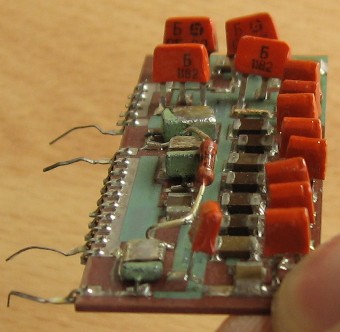

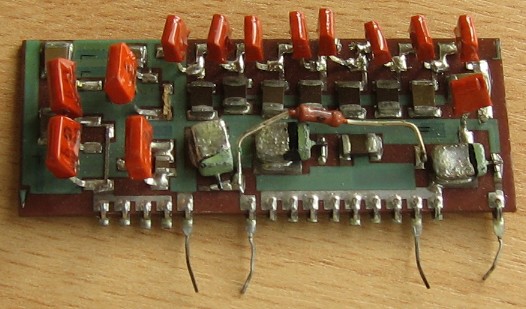

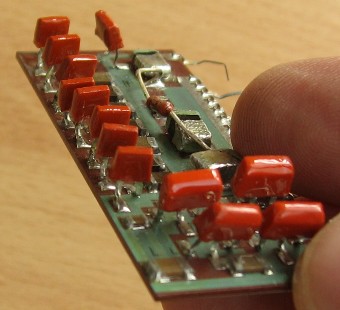

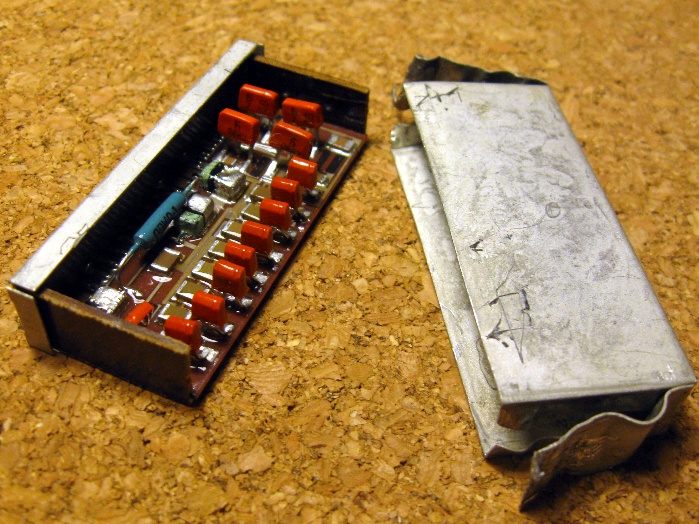

В конструкции - в изобилии КТ315 и похожие на них КД514А. Какой-то уж очень неряшливый монтаж:
|
|

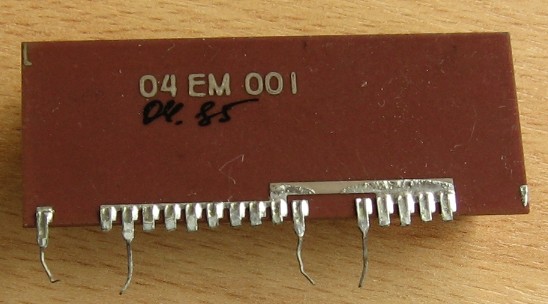

(фото с форума Портативное
ретрорадио)

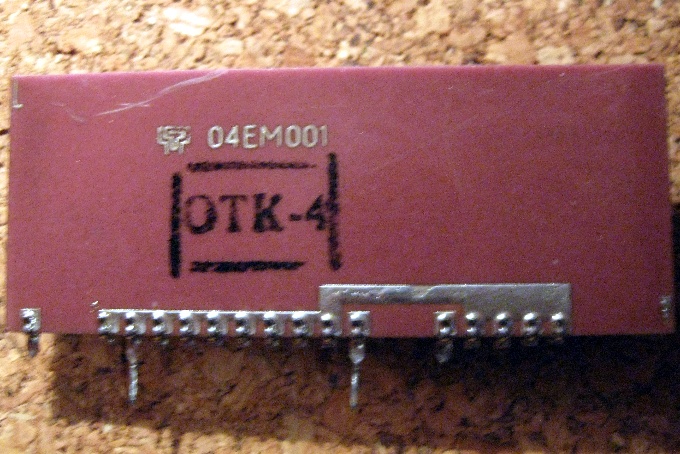

(фото с Форума радиодеталей)

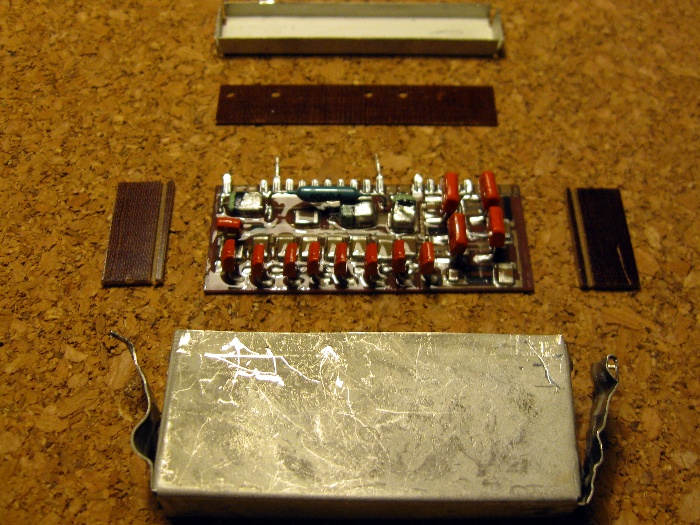

(фото с форума Портативное
ретрорадио)

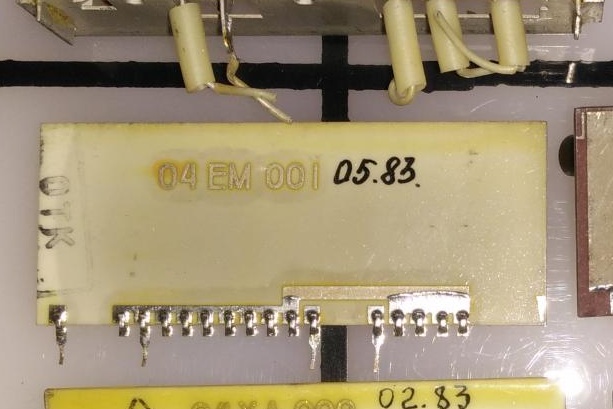

(фото с форума Портативное
ретрорадио)
Источники:
1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1982.
