04ГС014

Гетеродин с частотой генерации 10 МГц, выходное напряжение 220 мВ. Напряжение питания 12 В.

Микросборка применялась в термостатированном кварцевом генераторе "Гладиолус" радиоприёмного устройства "Бригантина". Внутренняя схема, с сайта РПУ Бригантина.

Производитель - Омский приборостроительный завод имени Н.Г. Козицкого, ныне прекративший существование.

Интересно, что во внутриотраслевых справочниках встречается упоминание о микросборке 04ГС014 (пишут, что некогда таким образом переименовали М05-01 из семейства Мхх-хх). Она также представляет собой гетеродин на 10 МГц, но это единственное их сходство. Ни принципиальная схема, ни корпус, ни параметры не совпадают...

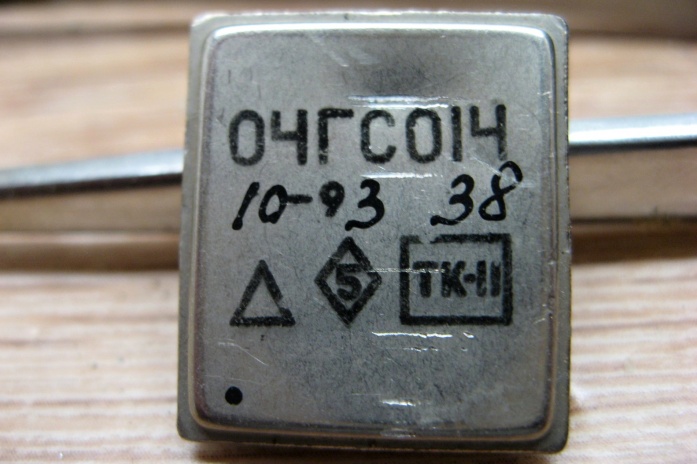

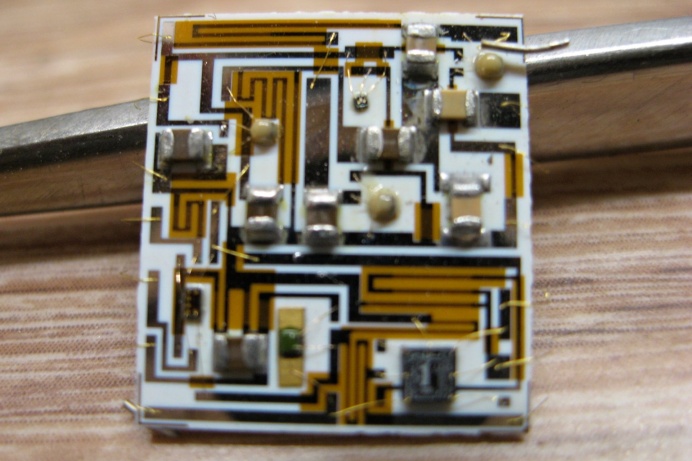

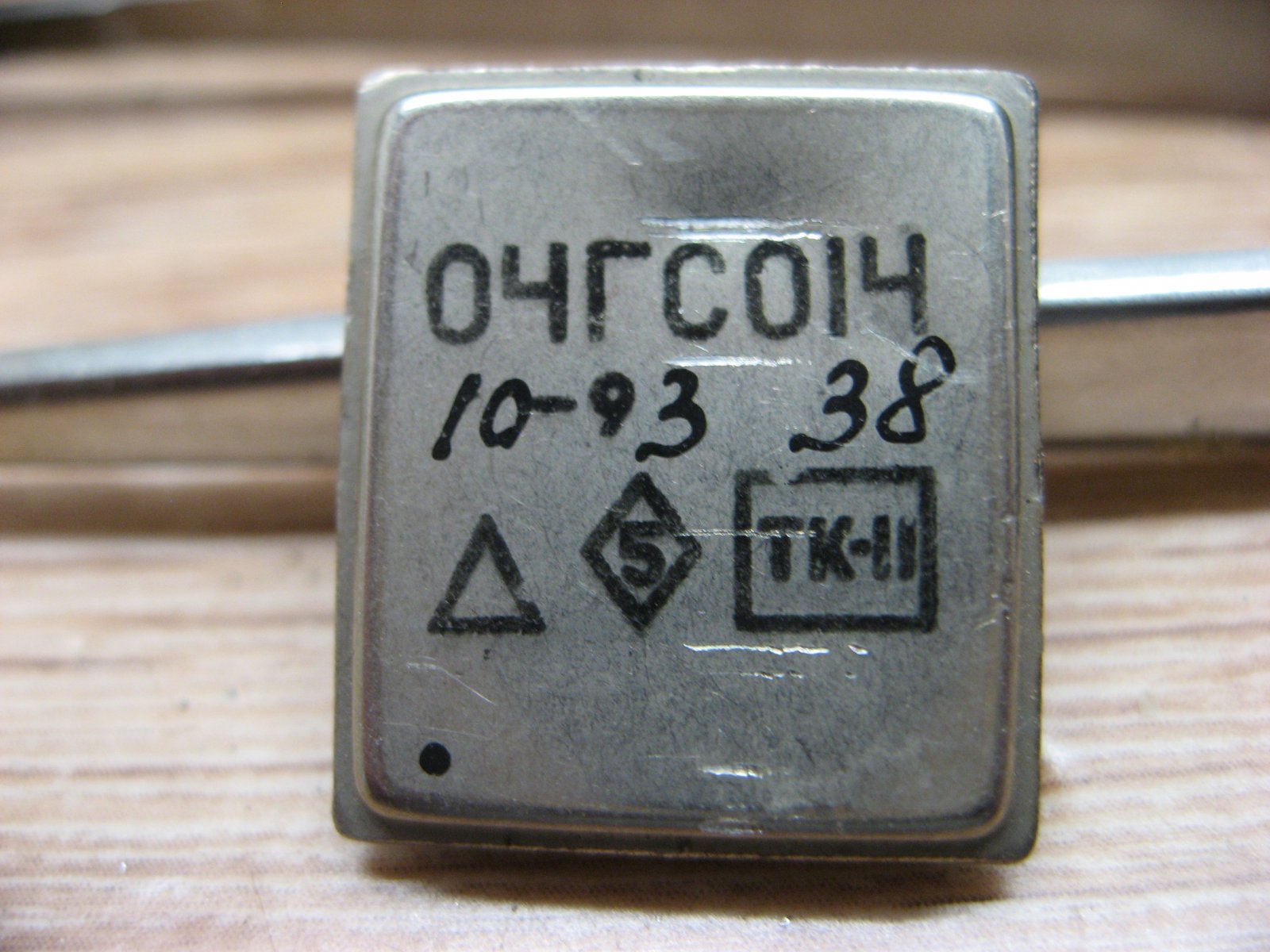

(фото с Форума радиодеталей)

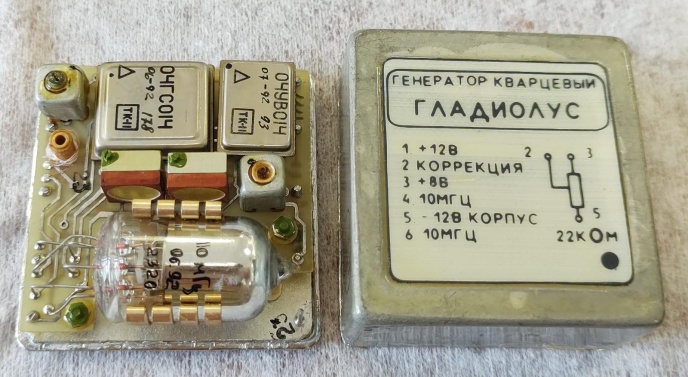

(фото с форума Портативное ретрорадио)

04ГС014
