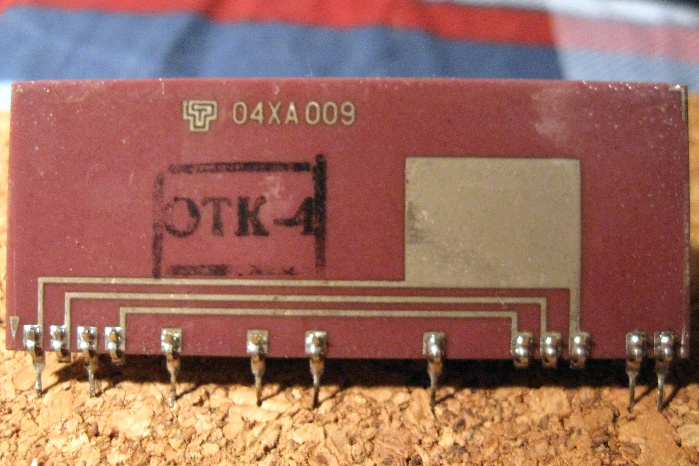

(фото с форума Портативное ретрорадио)

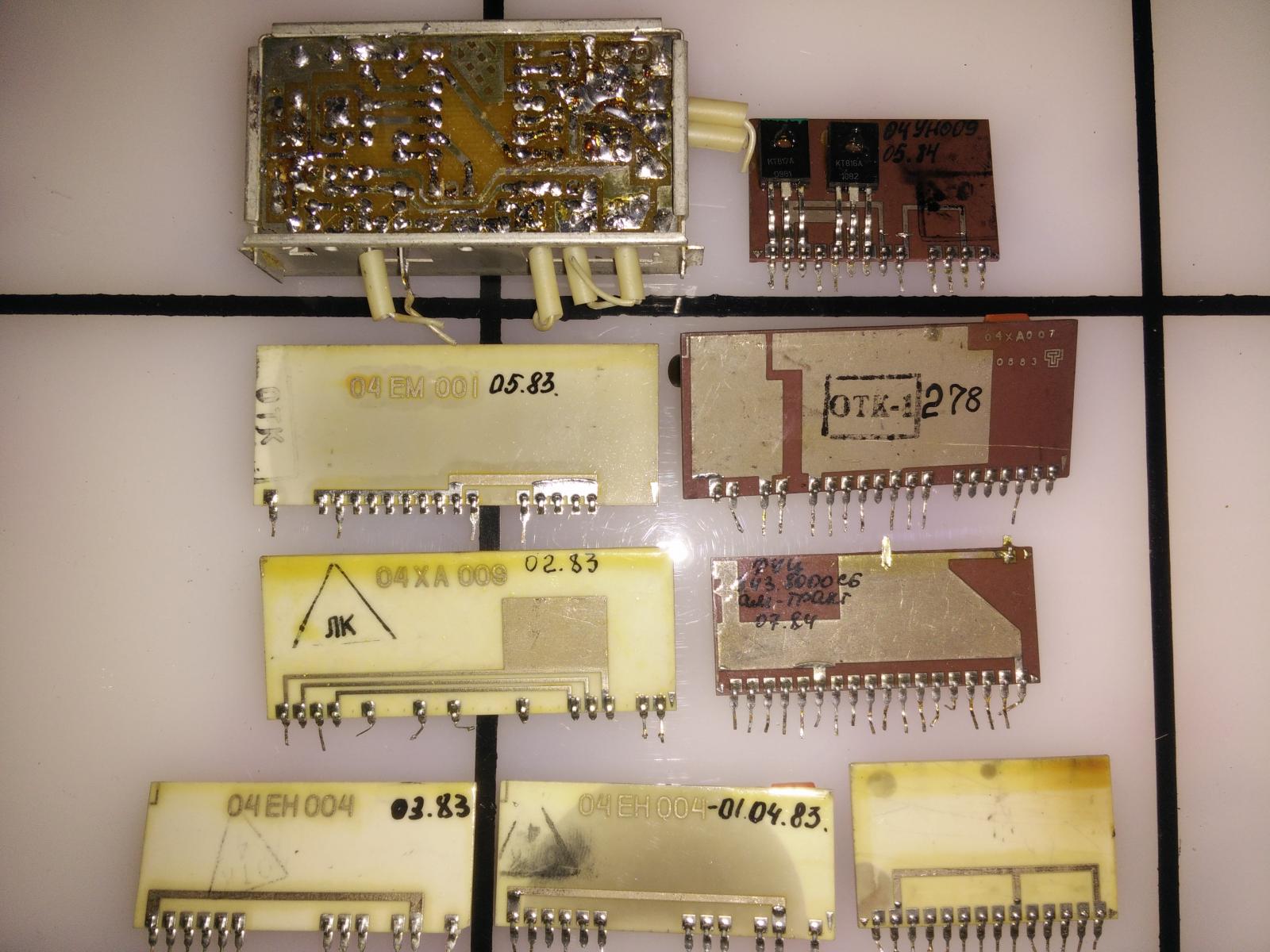

(фото с форума Портативное
ретрорадио)

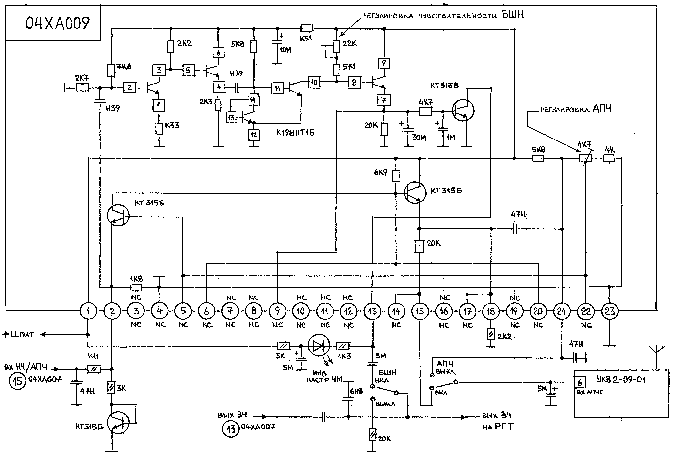

Назначение - схема бесшумной настройки ЧМ тракта радиоприемника "Уфа-201" первых выпусков; обеспечивает разъединение ЧМ тракта и УНЧ при напряжении сигнала на входе ЧМ тракта меньше допустимого. Справочные данные на неё; применялась вместе с 04ХА007.
Схемотехника комплекта 04ХА007+04ХА009 почти полностью повторяет схемотехнику унифицированного модуля ДЧМ-II-5. Вероятно, была какая-то программа по миниатюризации унифицированных модулей и узлов для бытовой портативной радиоаппаратуры.
В более поздних вариантах этого приемника она была заменена на ХА9.1. Производитель - Одесский НИТИ «Темп».

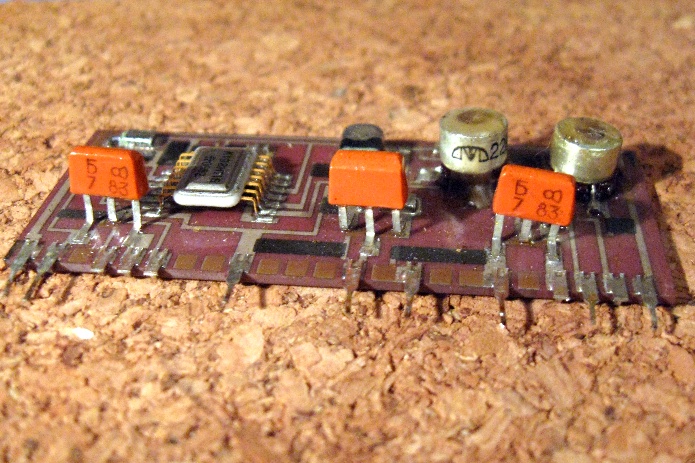

(фото с форума Портативное
ретрорадио)

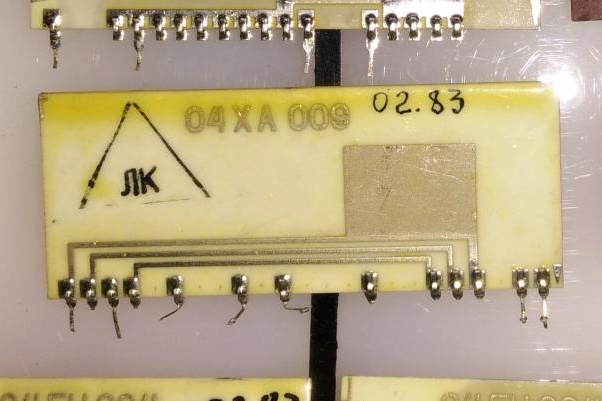

(фото с Форума радиодеталей)

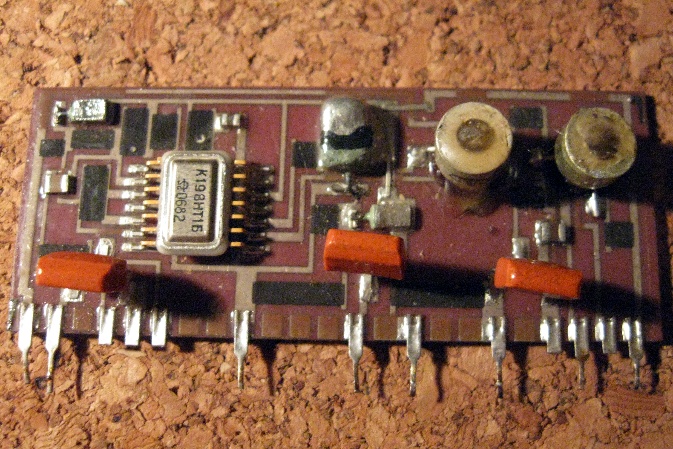

(фото с форума Портативное
ретрорадио)

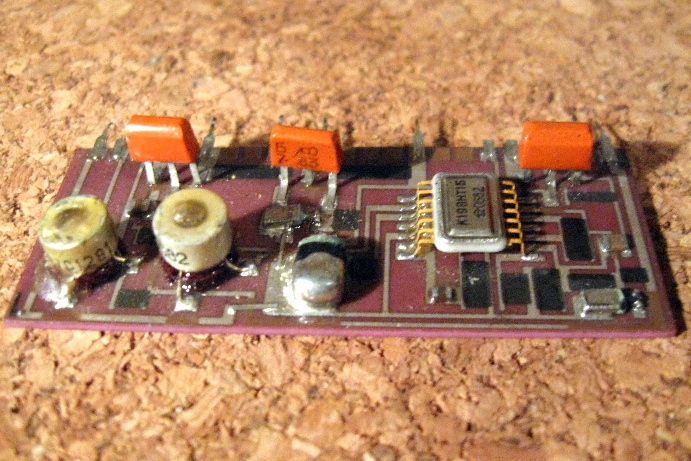

(фото с форума Портативное
ретрорадио)
