ХА9, ХА9.1

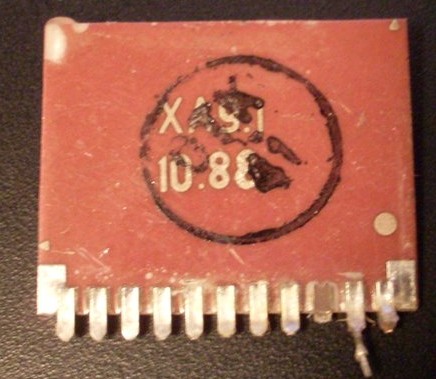

(фото с форума "Портативного ретрорадио")

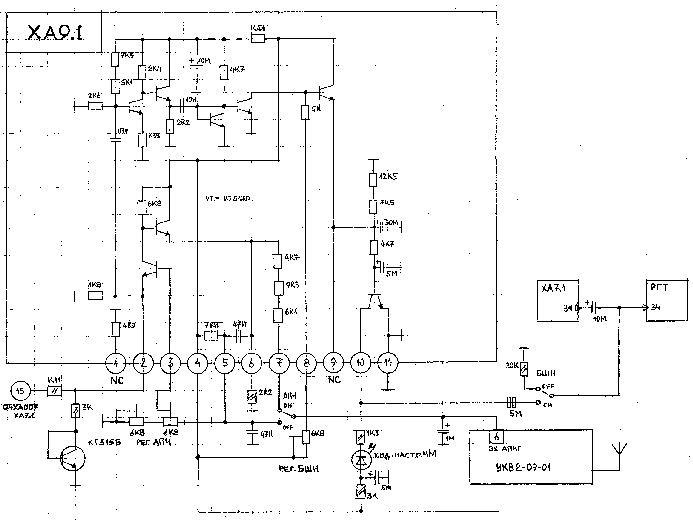

Производитель неизвестен. Назначение - схема бесшумной настройки ЧМ тракта радиоприемника "Уфа-201". Заменила собой микросборку 04ХА009, отличается от неё корпусом и внутренней схемой. Схема, в принципе, осталась та же, только позолоченная микросхема К198НТ1Б заменена на отдельные транзисторы и регулировочные потенциометры вынесены наружу во внешний обвес. В более поздних вариантах этого приемника ее функции выполняла К174ХА6.

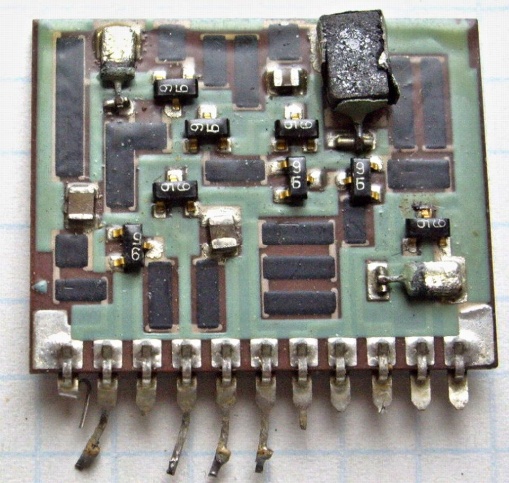

(фото с форума "Портативного ретрорадио")

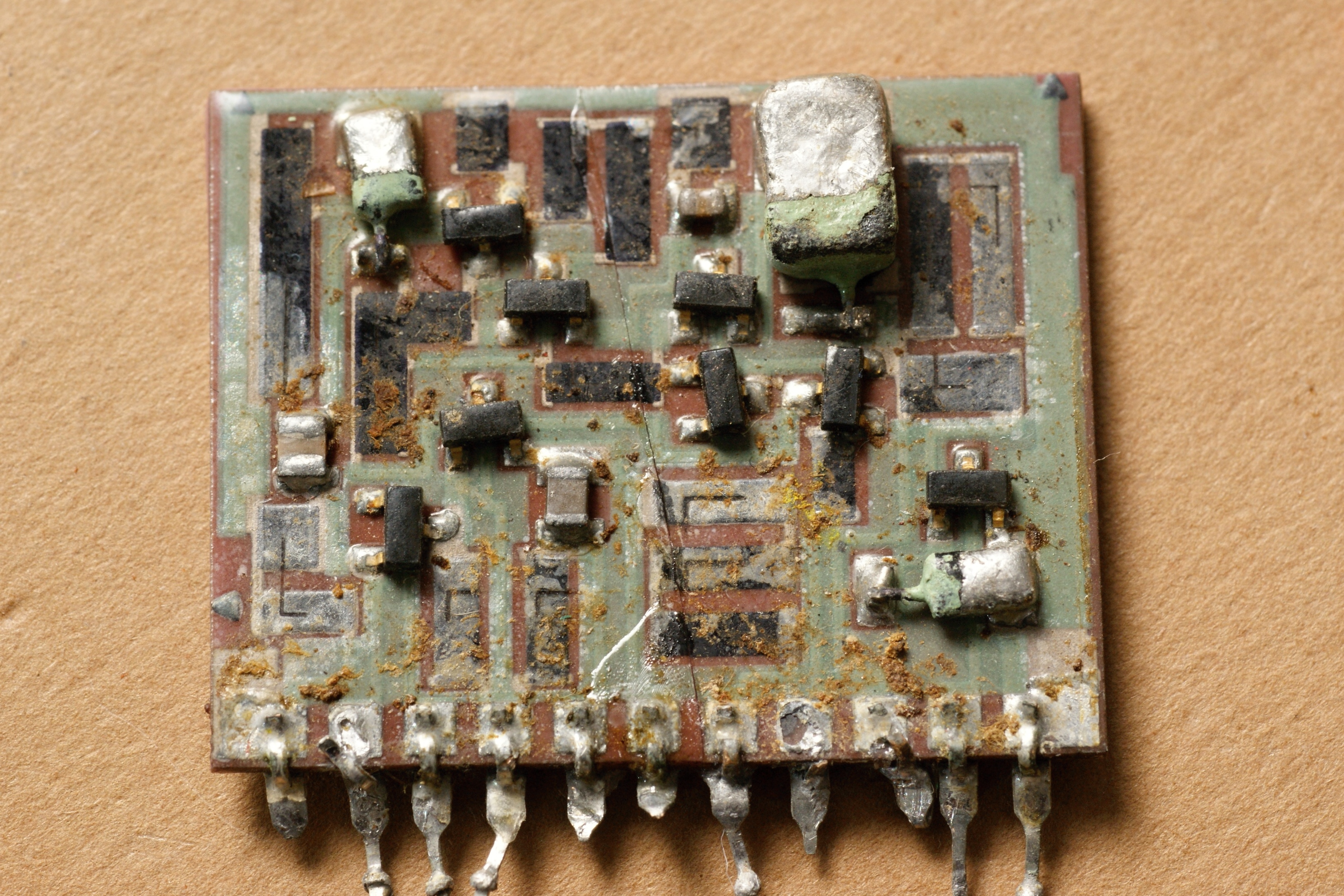

(фото с Форума покупки радиодеталей)

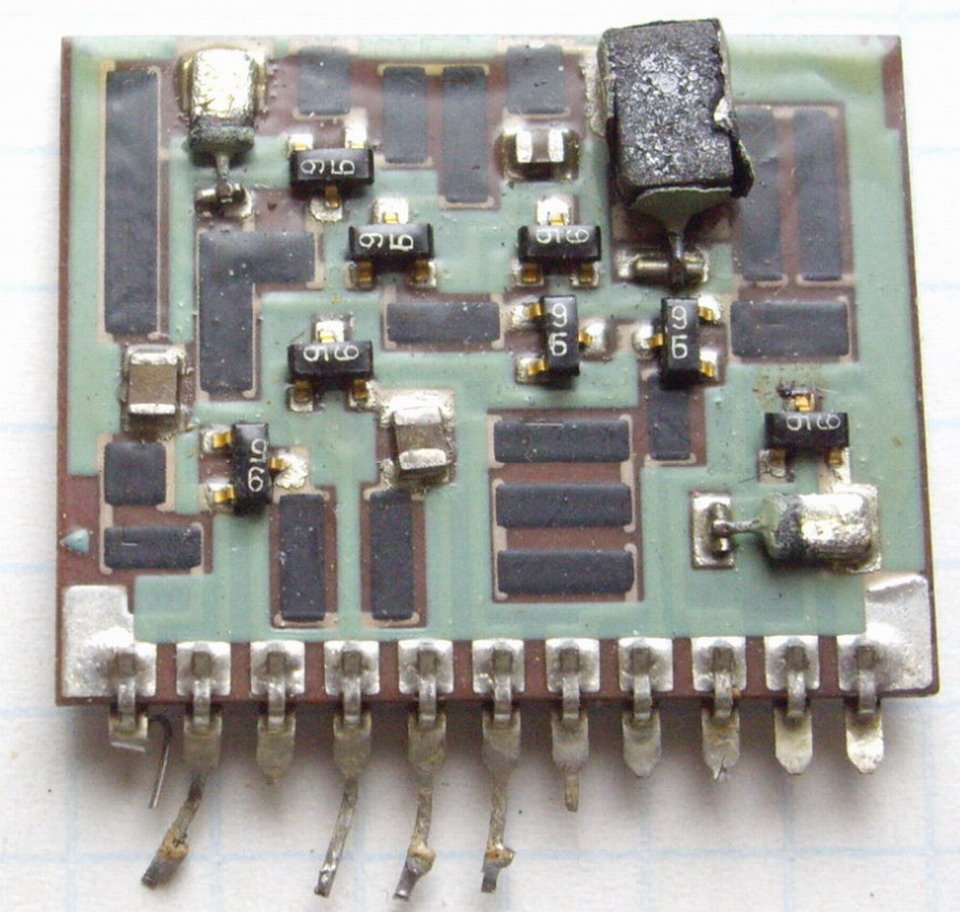

(фото с форума "Портативного ретрорадио")

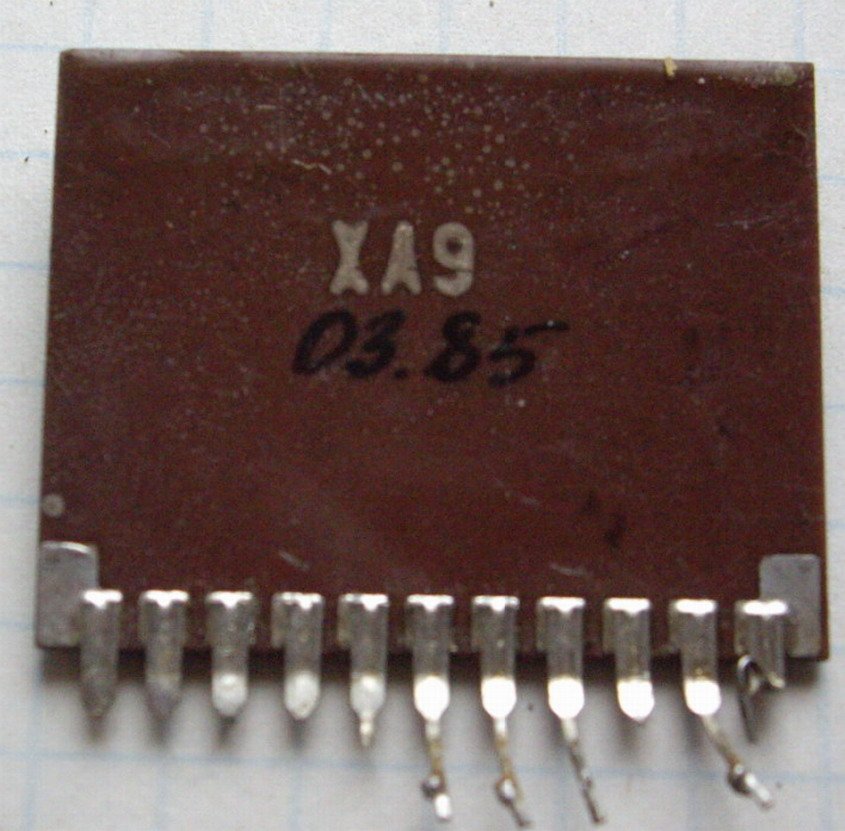

(фото с форума Форума Паяльника)

Отличия версий ХА и ХА9.1 пока неизвестны...
