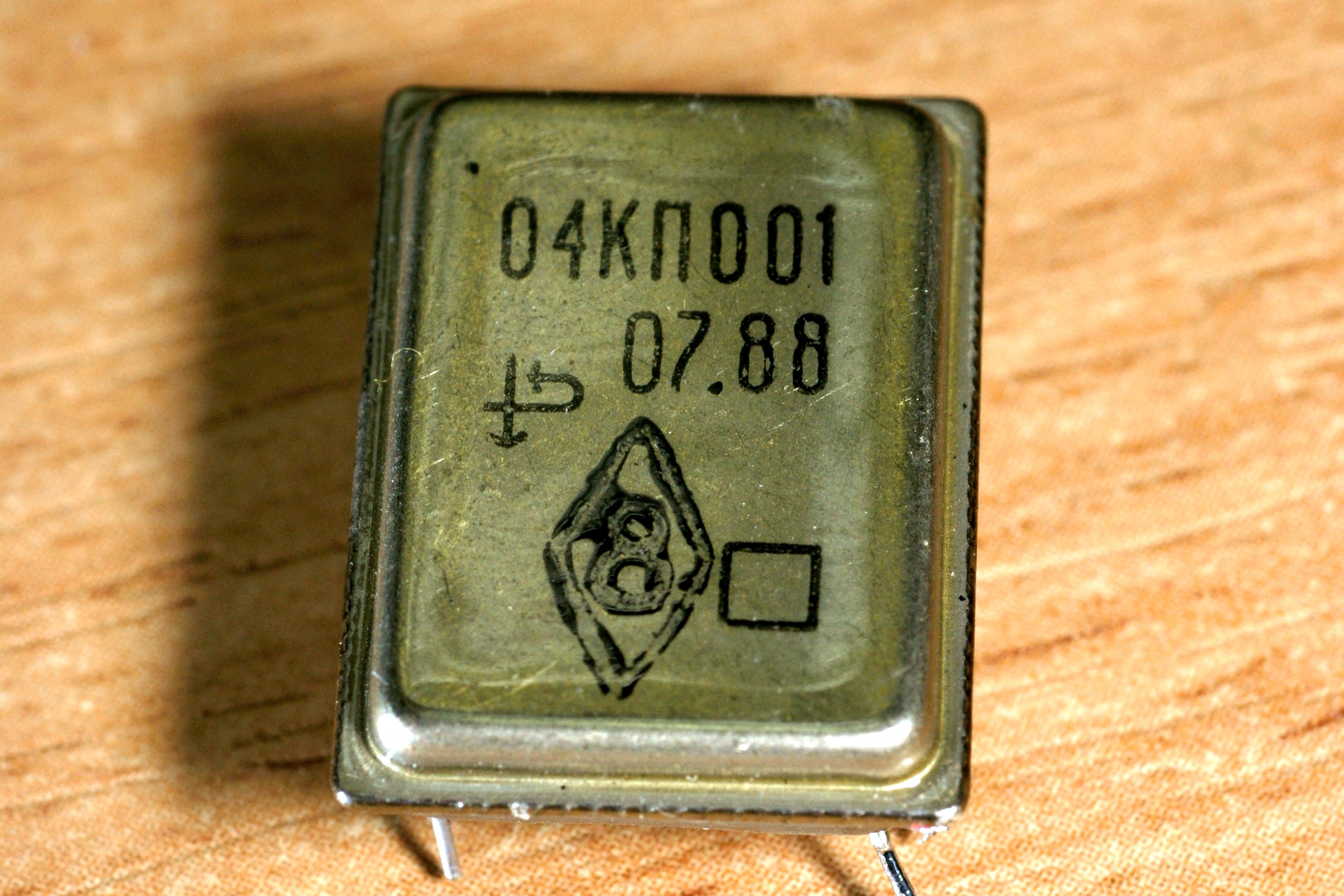

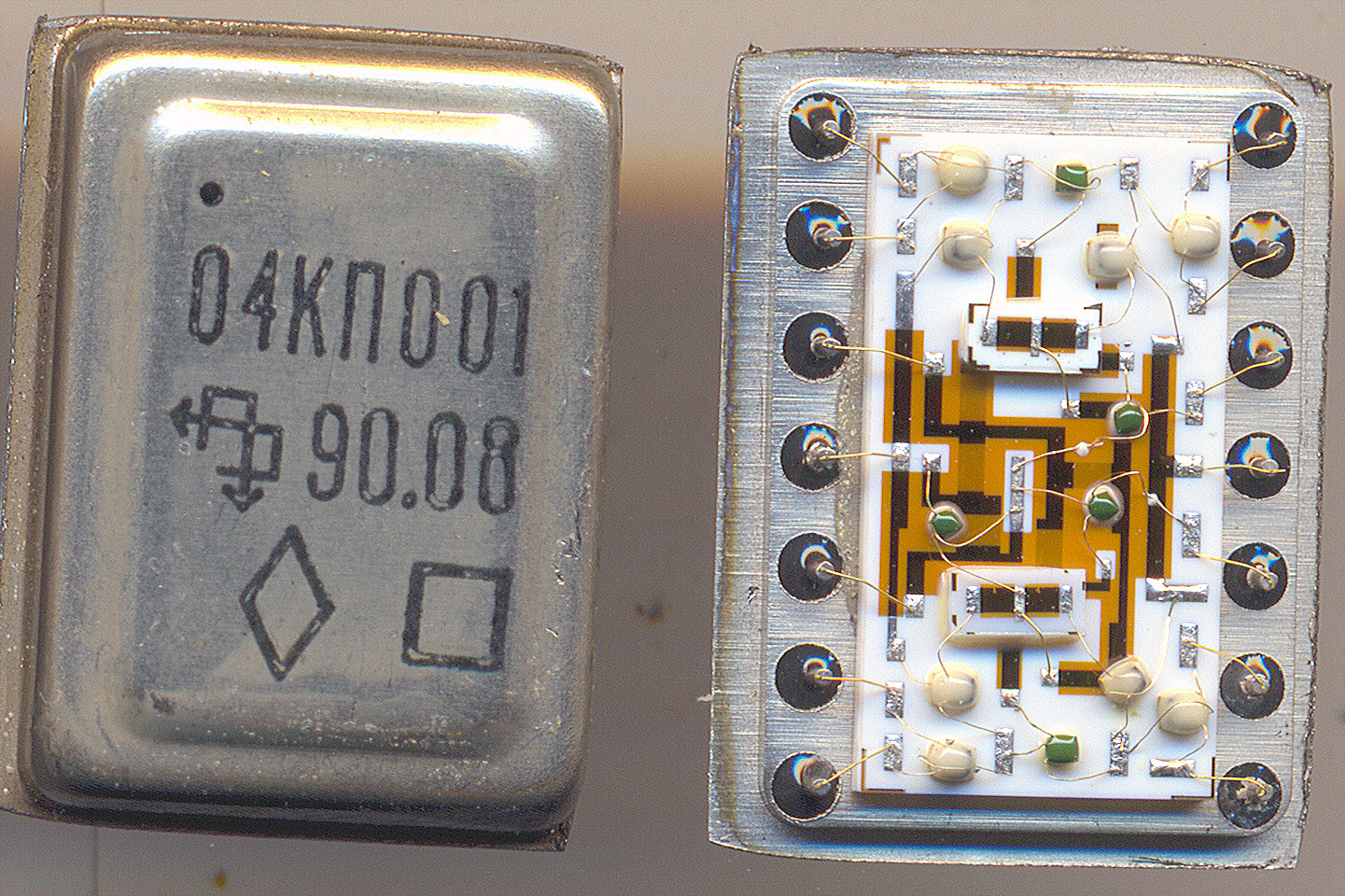

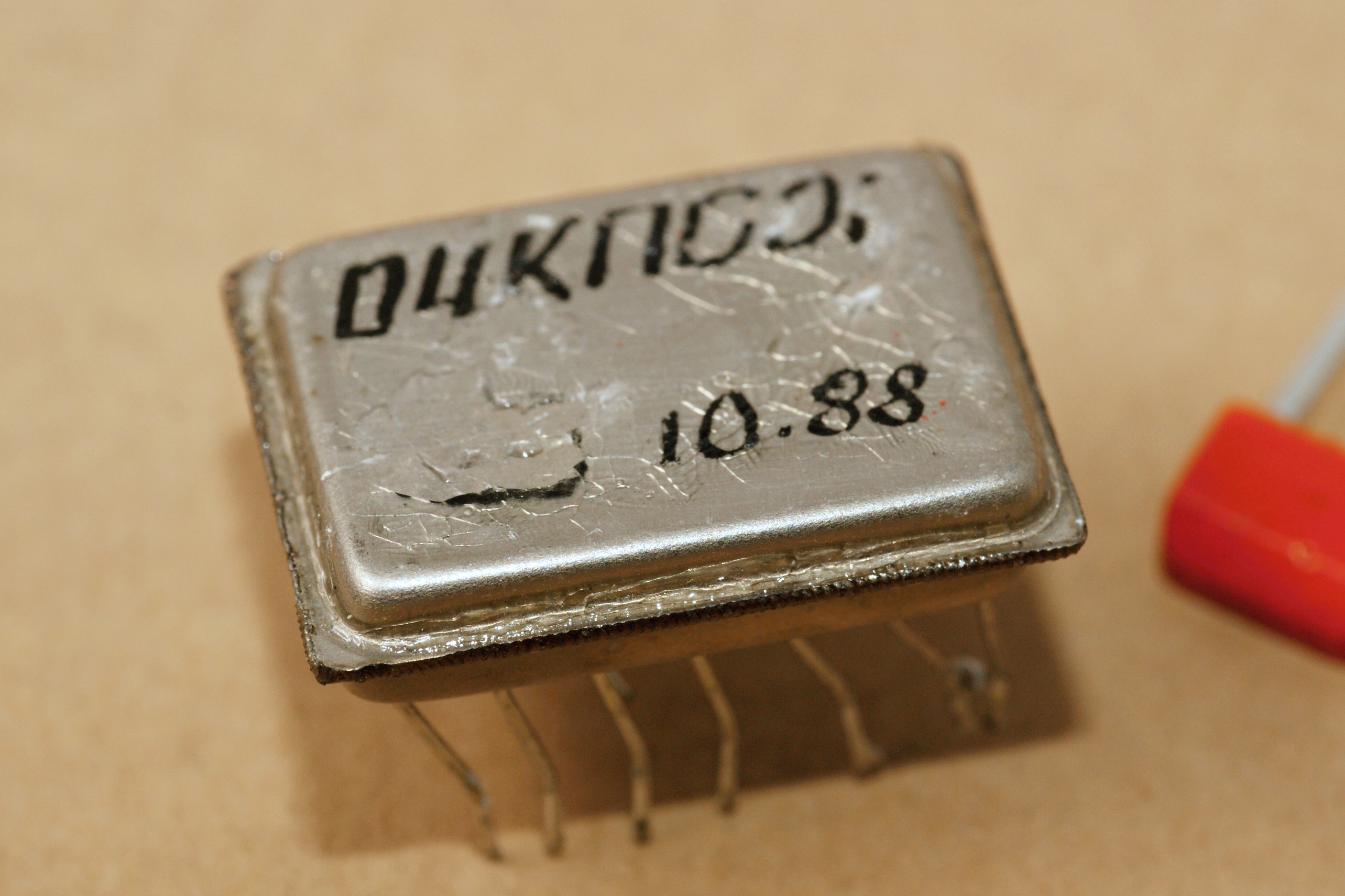

04КП001

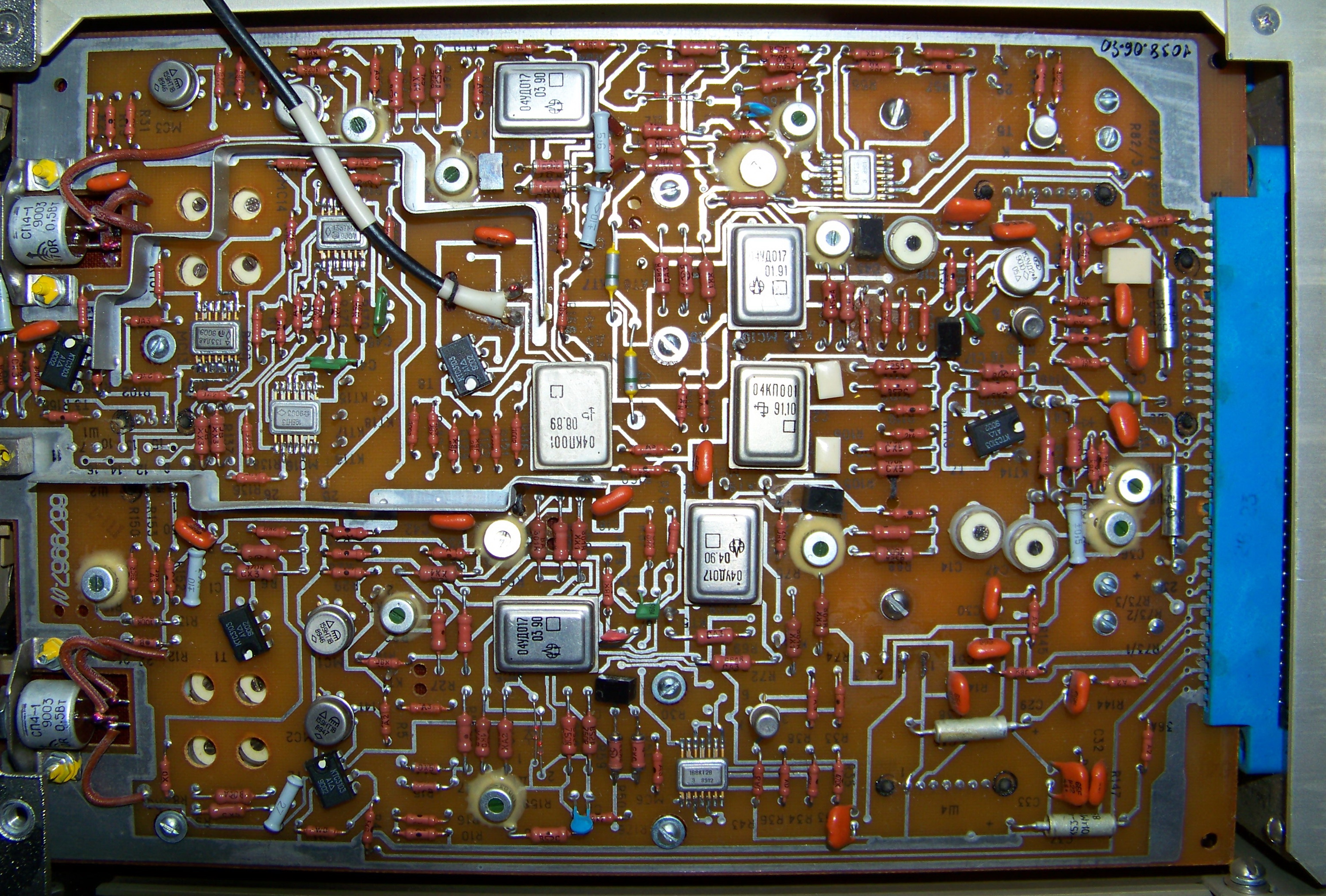

Коммутатор каналов. Предназначен для коммутации сигналов и управления режимами работы предварительного усилителя вертикального отклонения осциллографов (к примеру, в С1-117). Заводской паспорт от него.

Производитель - ОАО "Ритм" (Гомель).

Первоначально она не имела названия и обозначалась только по номеру ТУ - Тг5.435.046. Впрочем, не исключаю, что некие отличия от ранних исполнений всё же присутствуют, ибо 04КП001 выпускалась по дополнению к ТУ, а именно Тг5.435.046-2.

R1 - R4 – 0,001-50 Ом ±5%;
R5 – 0,004-3 кОм ±1%
R6, R7 – 0,007-3,6 кОм ±1%
R8 – 0,007-3,6 кОм ±0,5%
R9 – 0,003-1,4 кОм ±0,5%
D1, D2 – 2Д910Б-1
T1 - T8 – 2Т396А-2
Т9 - Т11 – 2Т318-1

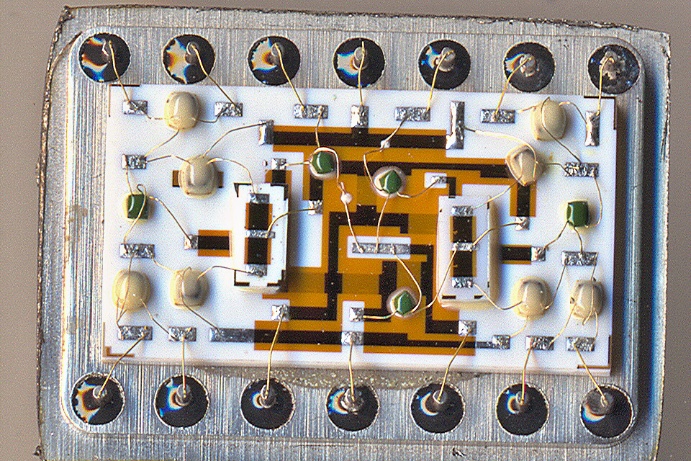

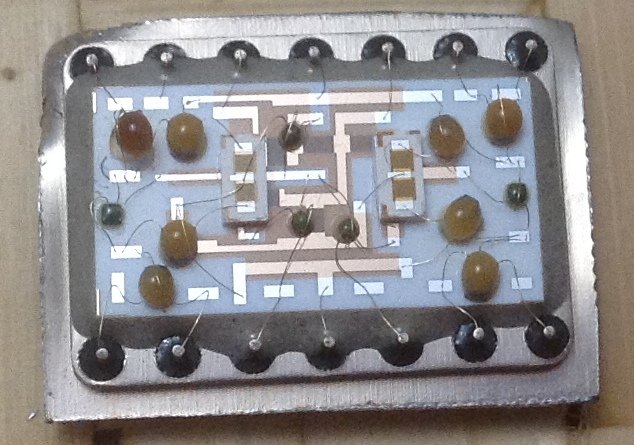

(фото Александра Назаренко)
