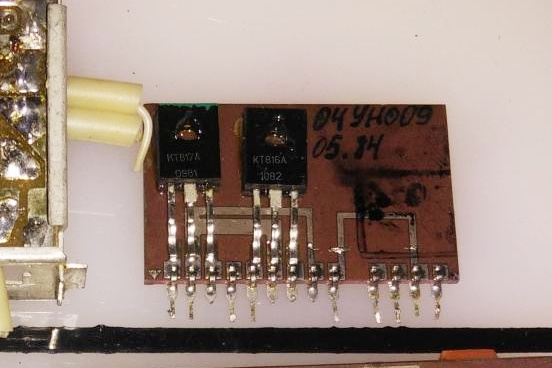

(фото с Форума радиодеталей)
(фото с Форума радиодеталей)
Усилитель звуковой частоты, выходная мощность до 1-2 Вт (в зависимости от напряжения питания), коэффициент усиления по напряжению 40 дБ, коэффициент гармоник 2%. Справочные данные на него.

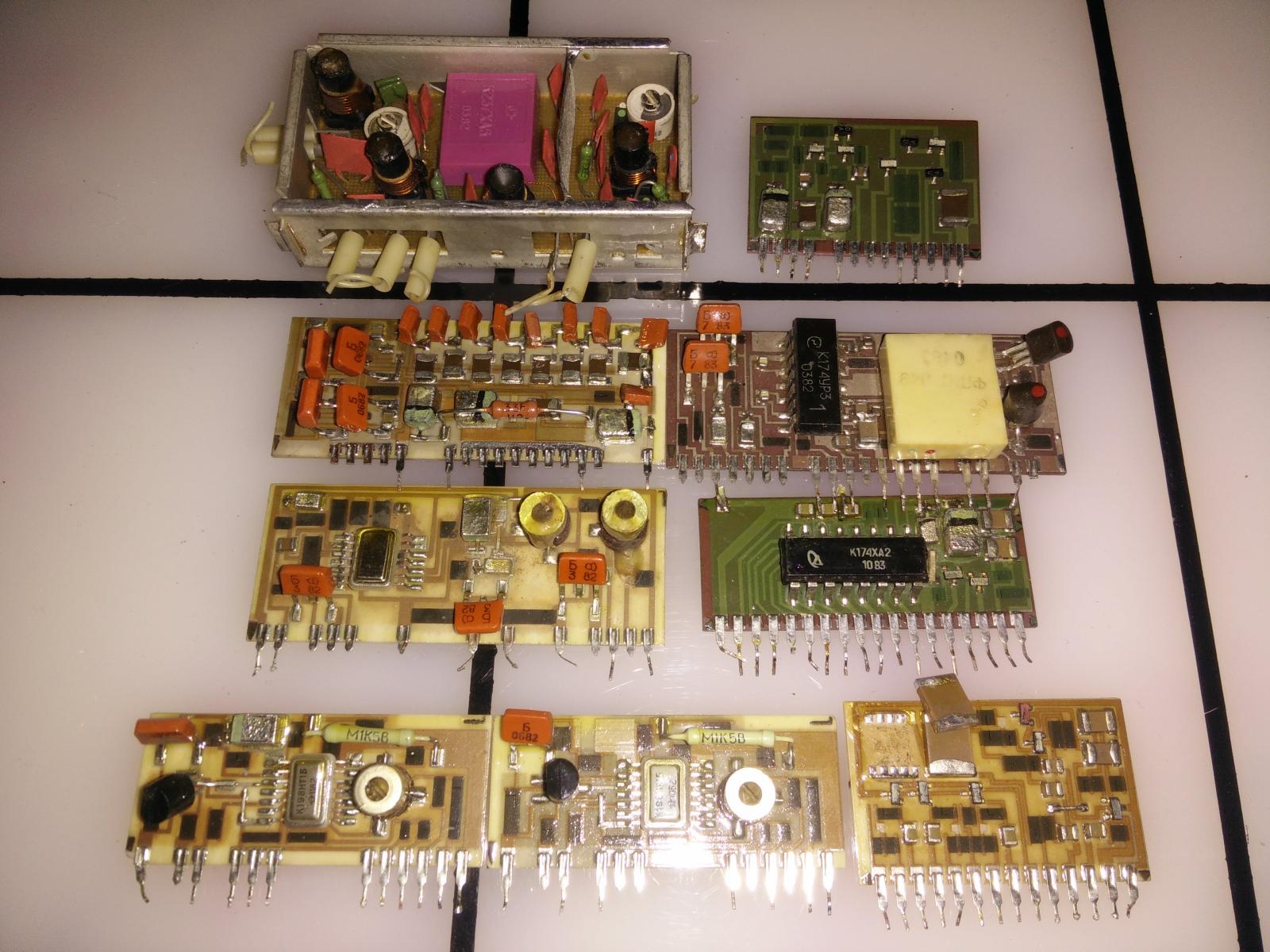

Микросборка применялась в бытовой радиоприемной аппаратуре; к примеру, в приемнике "Уфа-201" (первых выпусках). Позже у этой микросборки появились близнецы, УНЧ и УЗЧ; пока не очень ясно, это простое переименование или же результаты какой-то модернизации.
Схемотехника микросборки почти полностью повторяет схемотехнику унифицированного модуля НЧО-15, а схемотехника иных микросборок из этого приёмника - других модулей. Вероятно, была какая-то программа по миниатюризации унифицированных модулей и узлов для бытовой портативной радиоаппаратуры и разрабатывалось это всё в одном месте.
Производитель не маркирован, но это либо уфимское СКТБ "Рассвет", либо Уфимский завод коммутационной аппаратуры (ныне ОАО "БЭТО").

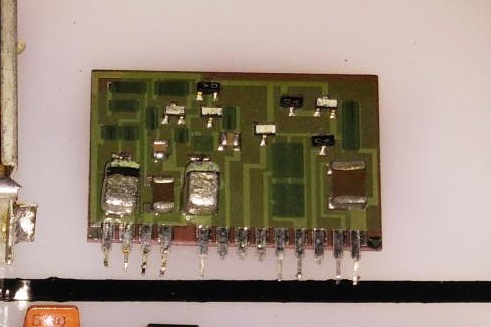

(фото с Форума радиодеталей)
Источники:
1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В. В. Симакова. Издание 2-е. Москва, 1982.
