04УП034А, 04УП034Б

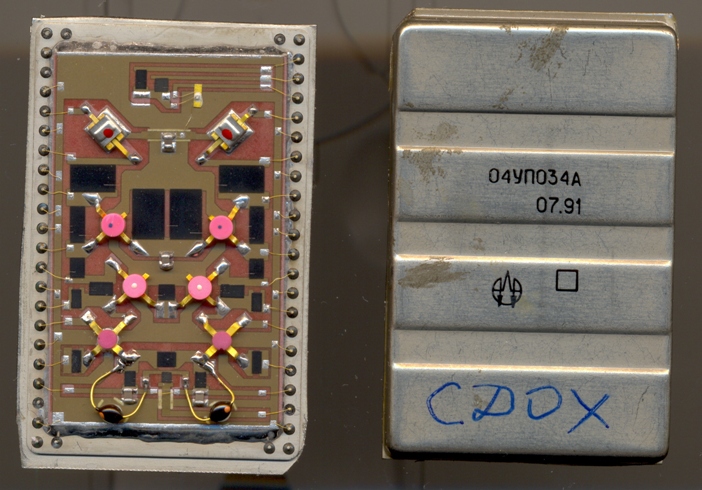

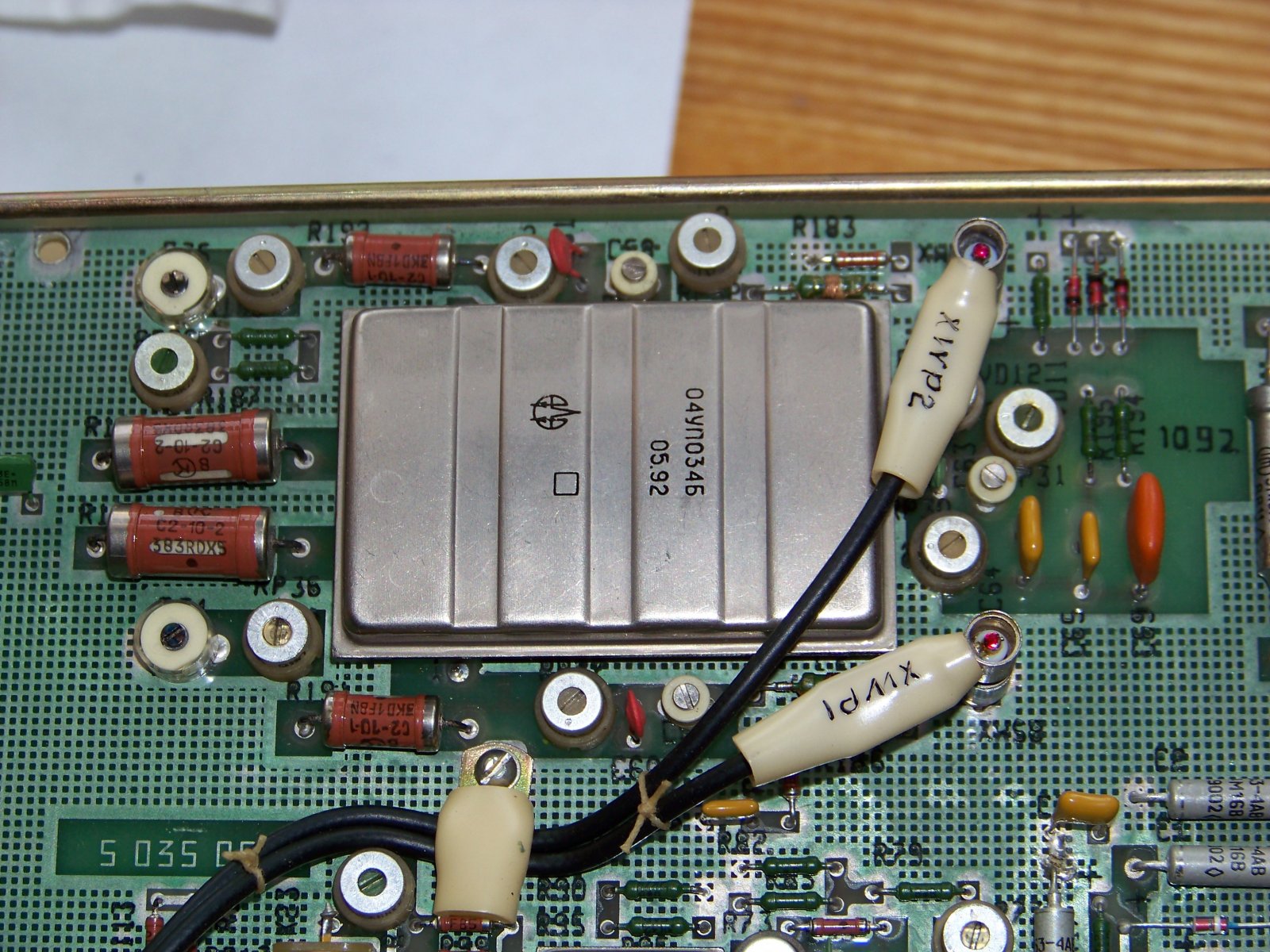

Выходной усилитель канала вертикального отклонения. Эти микросборки Применялись в осциллографах; 04УП034А, к примеру, в С1-126/1, а 04УП034Б - в С1-127 и С1-126.

Электрическая принципиальная схема от них.

Производитель - Минское ПО им. В. И. Ленина (Минский приборостроительный завод), ныне Белвар (Минск, Белоруссия).

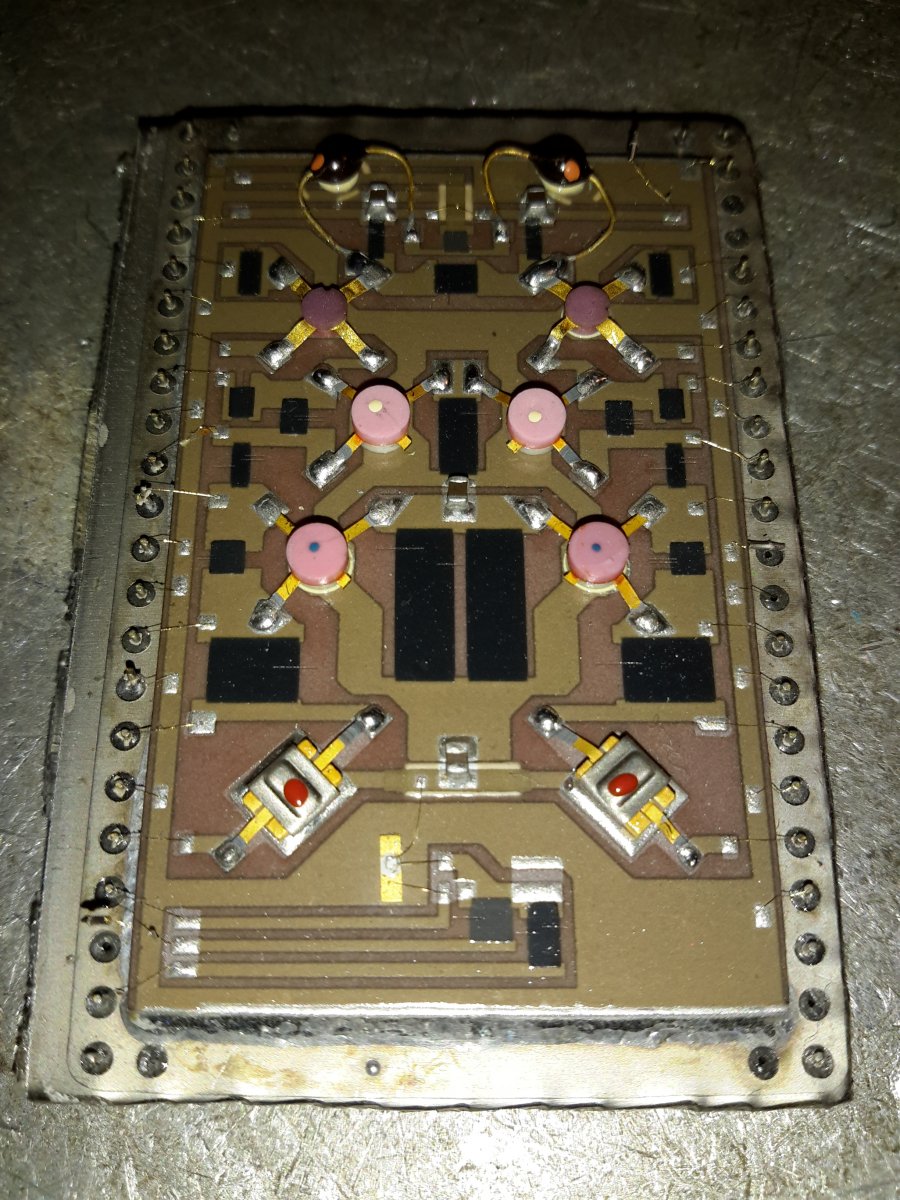

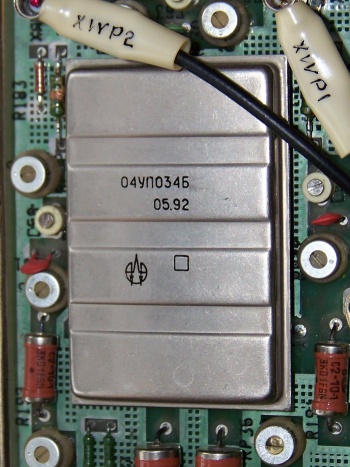

(фото Александра Назаренко)

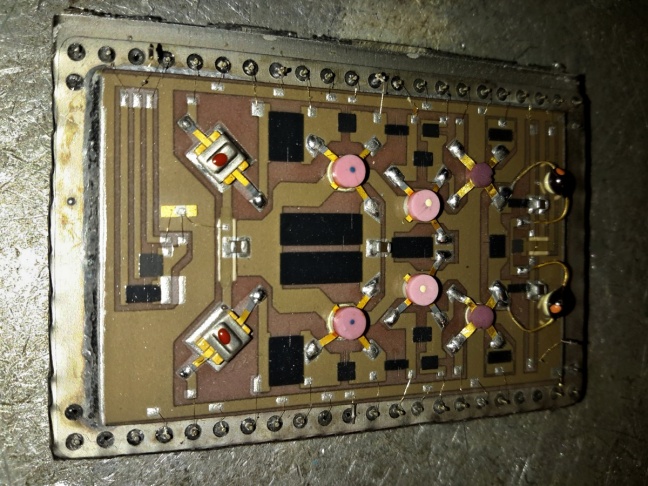

(фото с Форума радиодеталей)
