12Х3С

радиолампа 12Х3С

12Х3С, сборка из двух ВЧ-диодов с общим катодом, встречается много реже своей "сестры" 12С3С. Применение её, вероятно, было ограниченным.

Она представляет собой копию немецкой лампы LG-1 (Luftfahrt, Gleichrichterröhre, 1-й номер) и изначально называлась ЛГ1. Разработчиком её был, предположительно, ленинградский электровакуумный завод "Светлана".

Технические данные на нее из отраслевого справочника и заводской паспорт.

Электрические параметры

Напряжение накала 12,6 В

Номинальное напряжение на аноде 10 В

Ток анода 10,25 мА (при напряжении анода 10 В)

Амплитуда рабочего напряжения анода 100 В

Выпрямленный ток 2 мА

Амплитуда тока анода - до 20 мА

Собственная резонансная частота 1,765 ГГц

Появление этой пары ламп (впрочем, ещё и 2Д2С) мне представляется странным. Исторически наши лампы имеют американские корни, это касается не только конкретных типов, но и индустрии в целом. Комплектующие, размеры, вплоть до технологических особенностей. Школа разработки, в конце концов.

Какая необходимость была вписывать в эту систему чуждые ей немецкие образцы? Их копирование явно не было простым.

Возможно, ответ на этот вопрос находится в архивах ракетных КБ.

   Из постановления Совета Министров СССР № 647-254 «Об изготовлении из отечественных материалов ракет дальнего действия Р-1 первого варианта (типа Фау-2) и итогах проведения заводских летных испытаний»:
   "Отметить, что при общих положительных результатах заводских летных испытаний отечественных ракет Р-1 первого варианта постановление Совета Министров СССР от 14 апреля 1948 г. № 1175-440 не выполнено в части:
а) отклонений ракет по дальности. Из 9 испытанных в полете ракет в заданный квадрат 20 х 20 км попала только одна ракета;
б) изготовление рядом министерств комплектующих ракеты изделий полностью из отечественных материалов.
   В ракетах были использованы частично трофейные детали, т. к. министерство промышленности средств связи не освоило производство купроксных выпрямителей и двух типов радиоламп."

Итак, в ходе копирования Фау-2 потребовалось освоить два типа немецких ламп. Можно также упомянуть, что после войны на "Светлану" вывезли трофейное немецкое оборудование, в частности с завода Krems-Werke. Предполагаю, что речь в постановлении шла именно об этой паре...

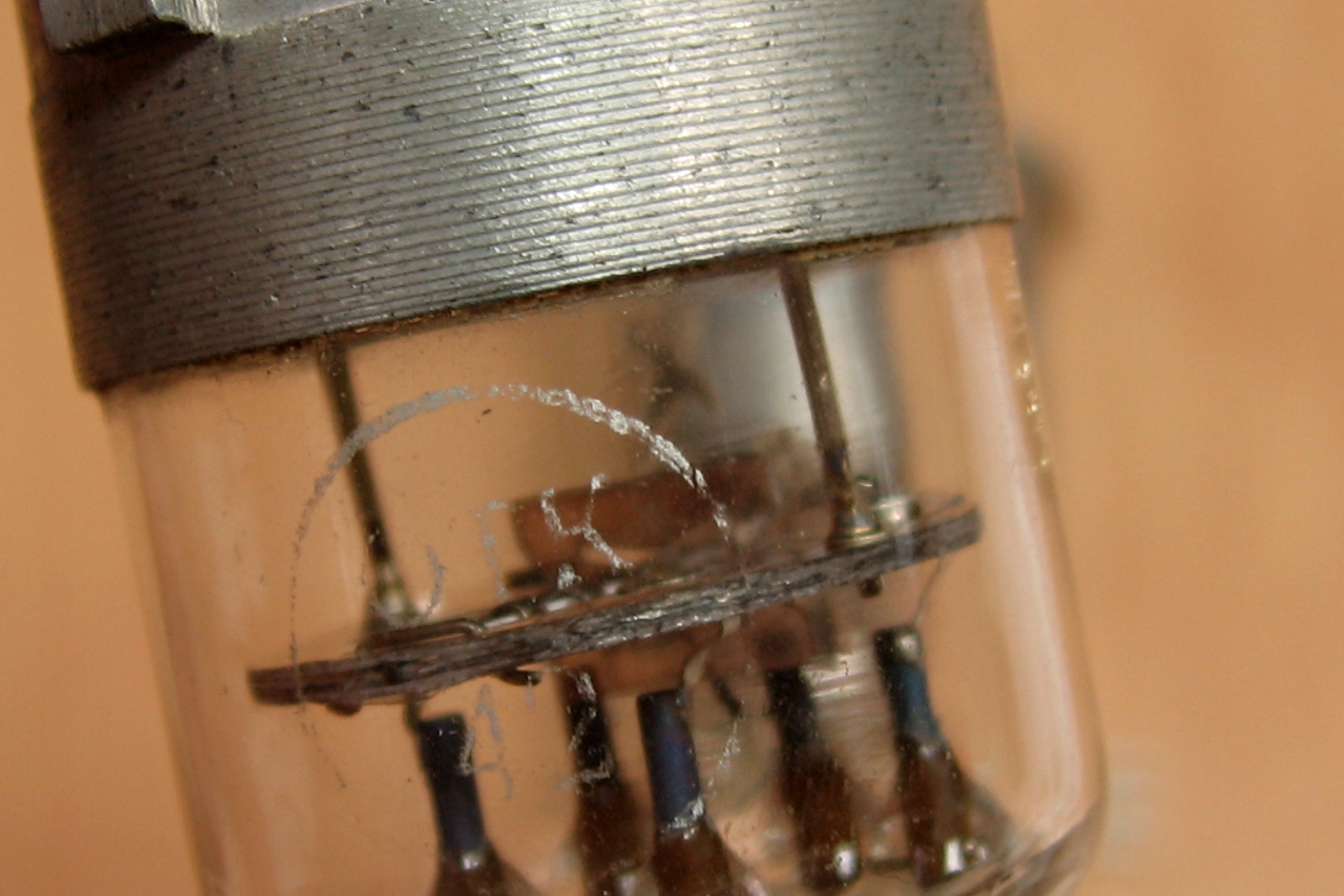

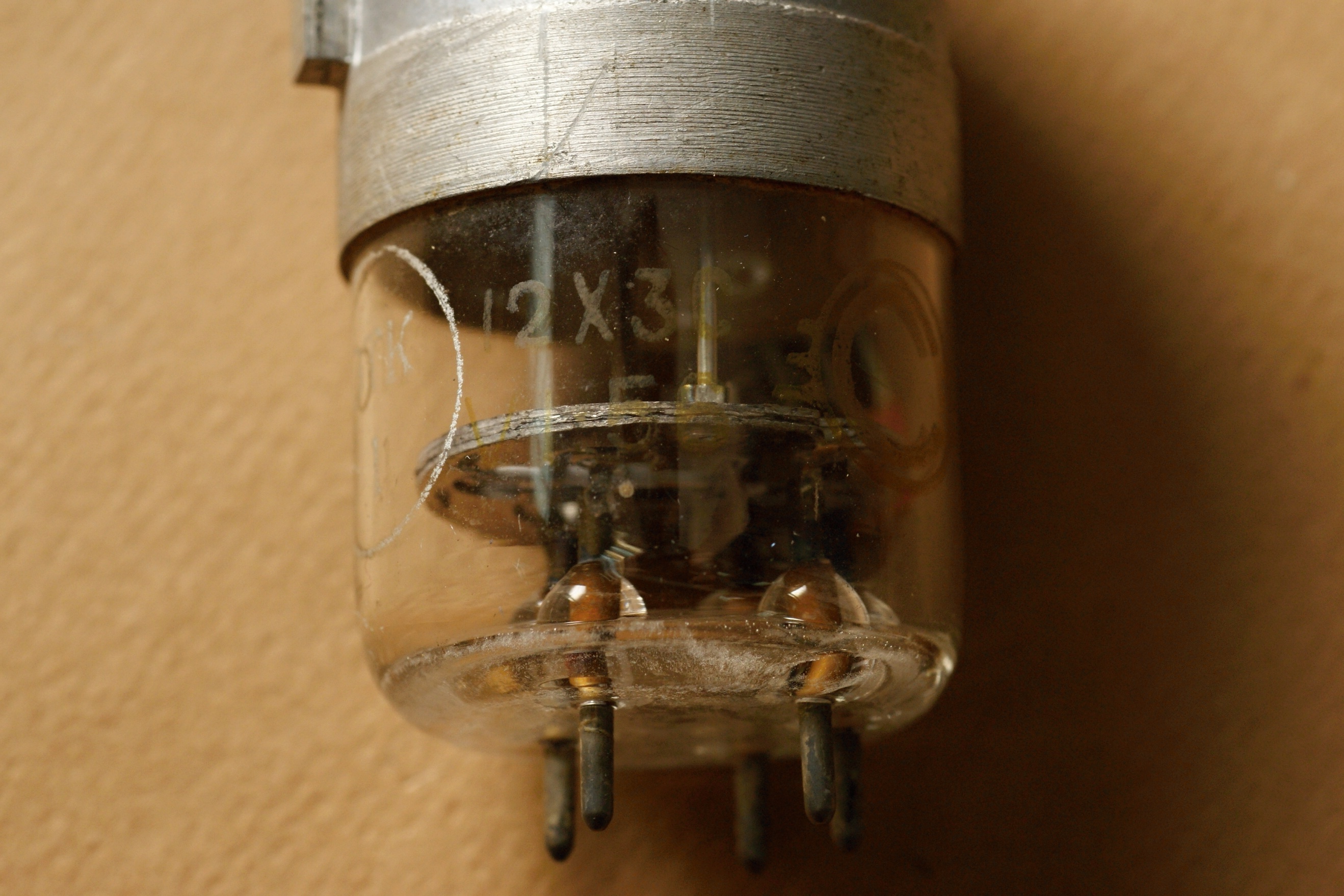

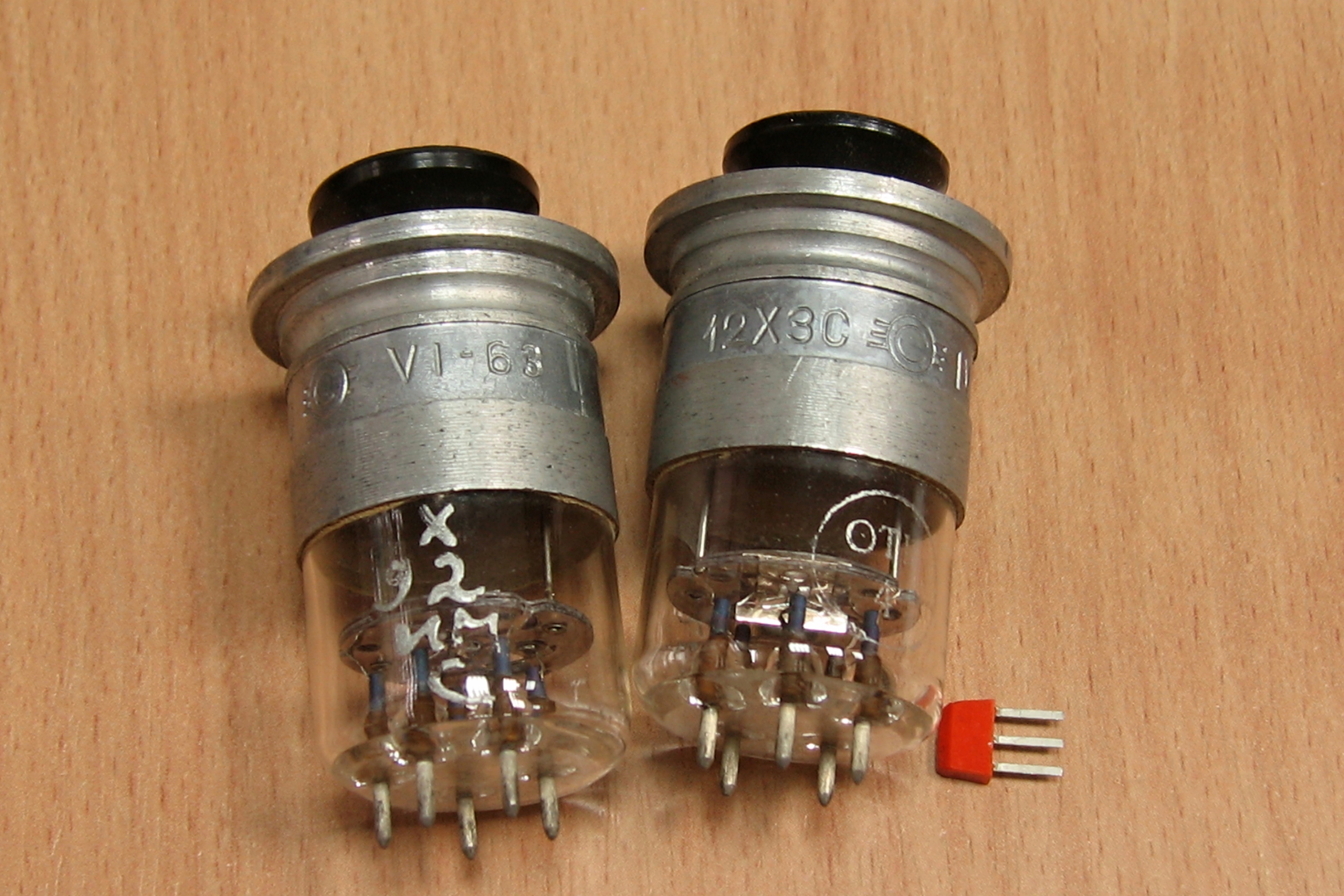

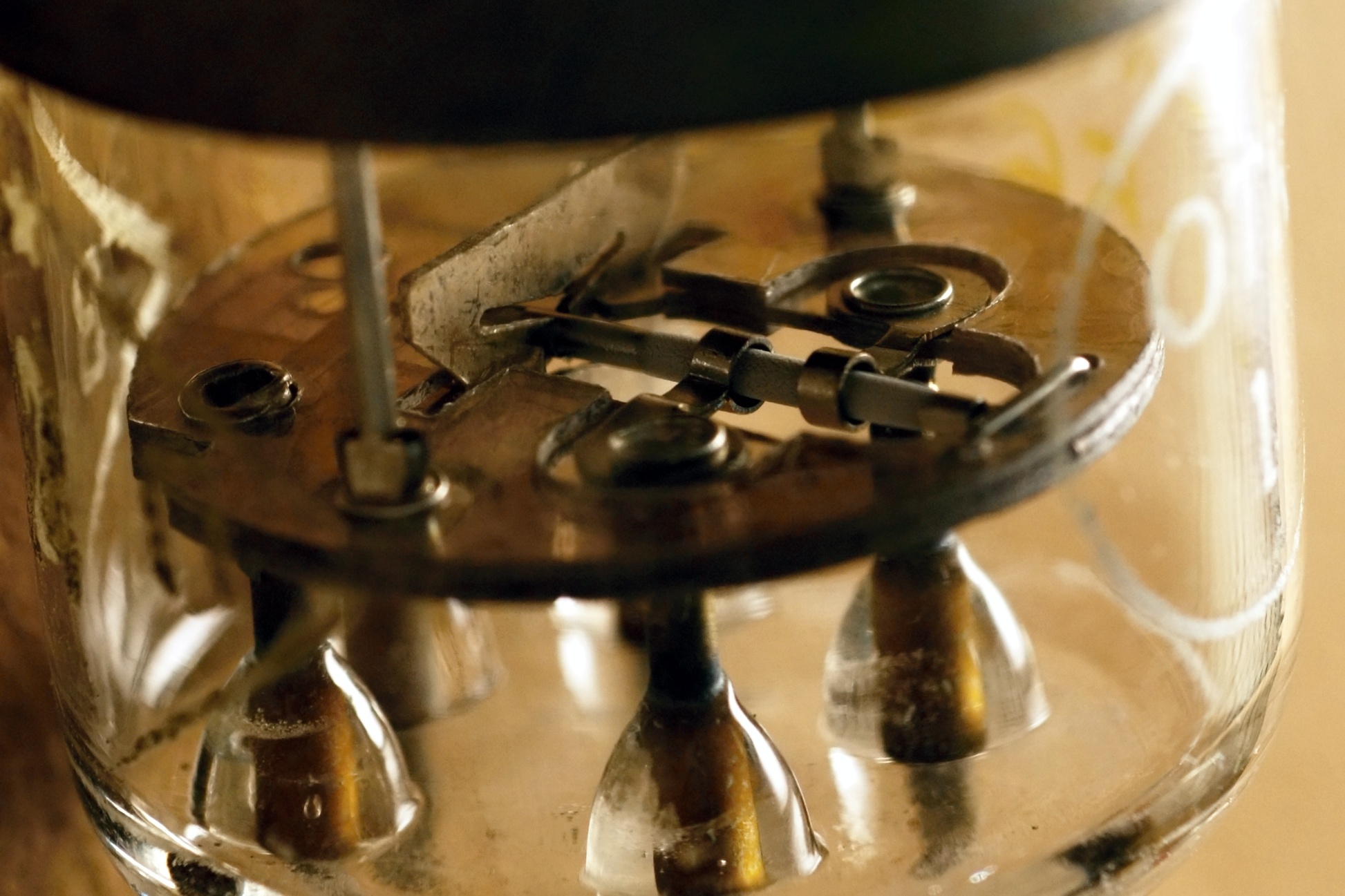

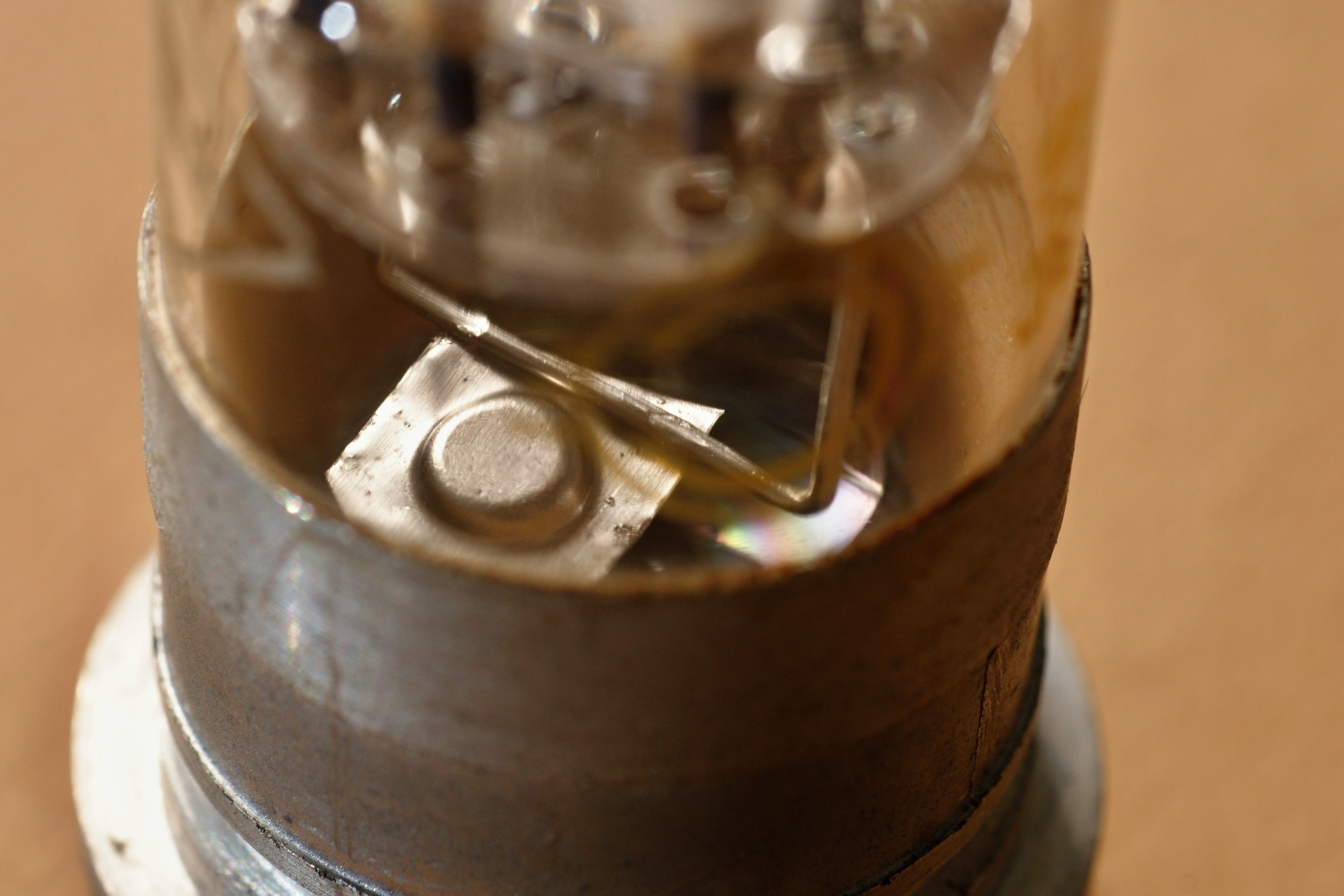

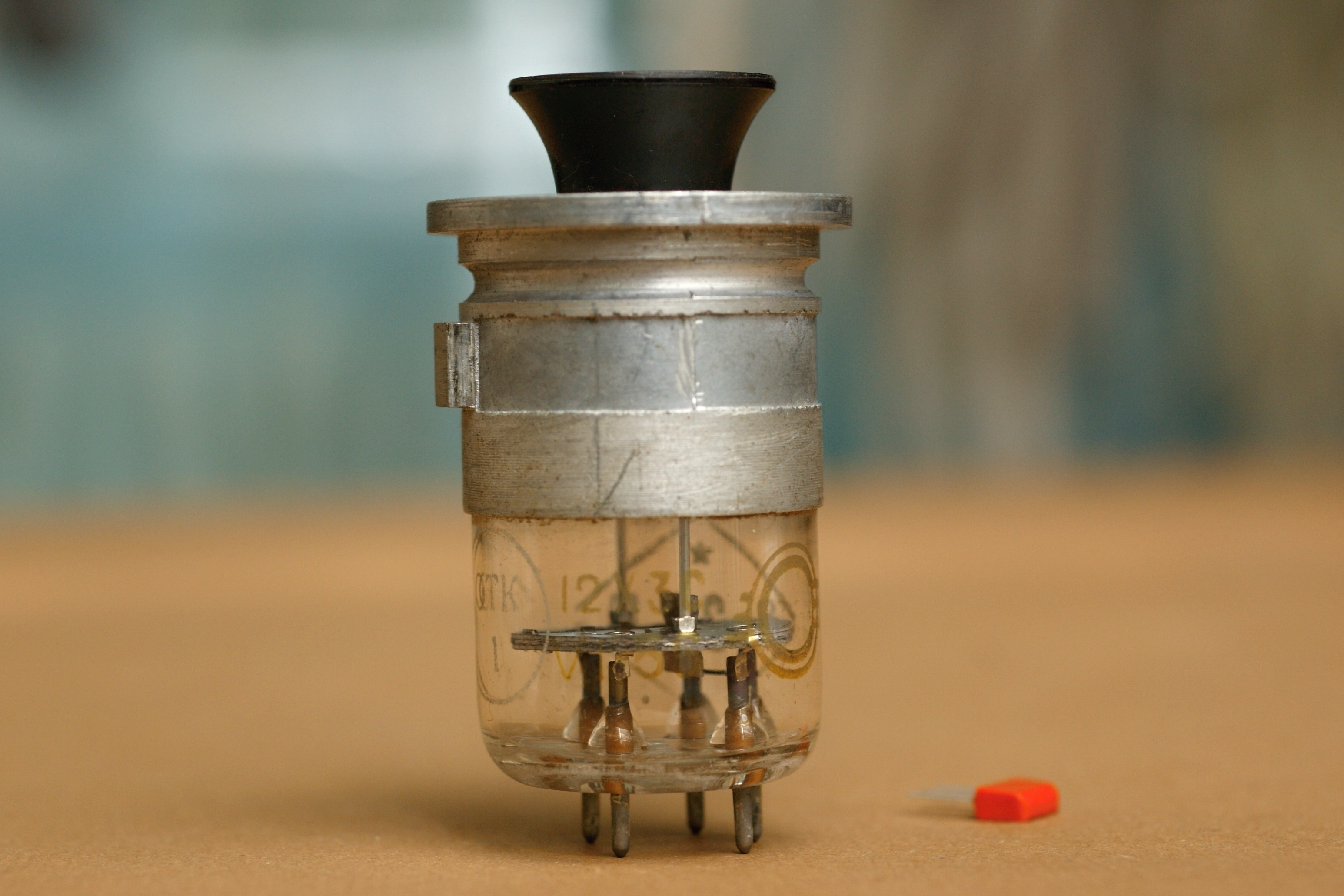

радиолампа 12Х3С

радиолампа 12Х3С

радиолампа 12Х3С

радиолампа 12Х3С

радиолампа 12Х3С

Источники:

1. А. М. Бройде. Справочник по электровакуумным и полупроводниковым приборам. - М.-Л. Государственное энергетическое издательство, 1957. (Массовая радиобиблиотека. Вып. 269).
2. Справочник радиолюбителя. Издание второе. Под общей редакцией А.А. Куликовского. - М.-Л.: Государственное энергетическое издательство, 1958 (МРБ 286).
