1МД1

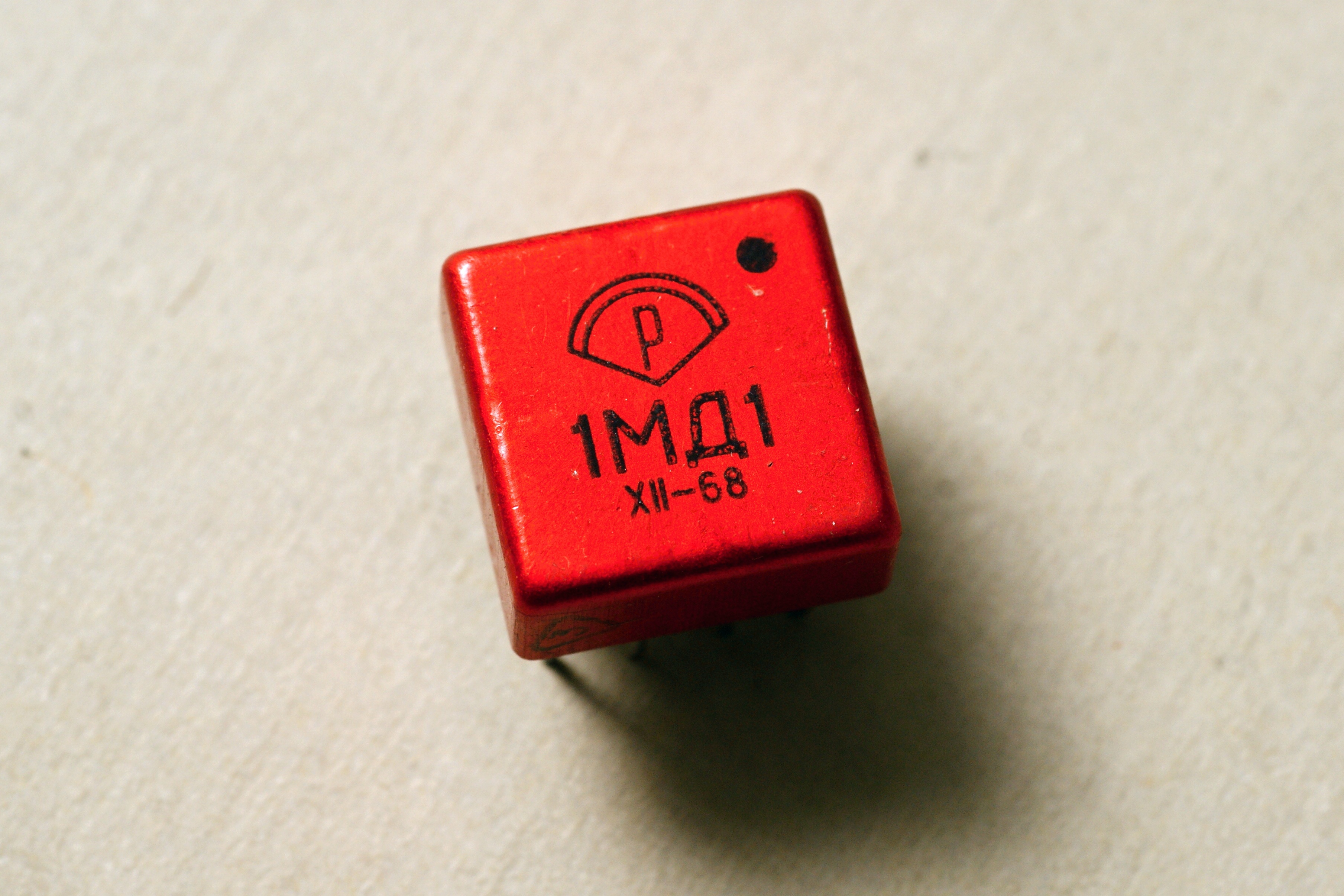

(фото с форума Портативное ретрорадио)

   Элемент из комплекса потенциальных элементов типа «Тропа» (ранние выпуски микросхем 2ЛБ011; 201ая серия), рассчитанных на максимальную частоту переключения 1 МГц.

   Конструктивно ячейки этого комплекса представляют пленочно-транзисторный гибридный вариант; напряжение питания 4 В, номинальный ток 2,8 мА.

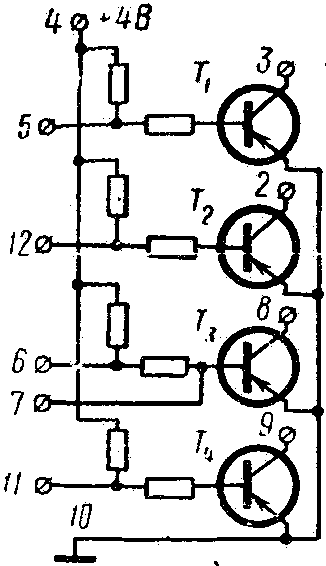

   Ячейка 1МД1 может выполнять логические операции типа НЕ по любому входу и выходу в отдельности, либо операции типа ИЛИ—НЕ, либо операцию И—НЕ.

   Производители - "Ангстрем" (Зеленоград) и "Экситон", Павловский Посад.

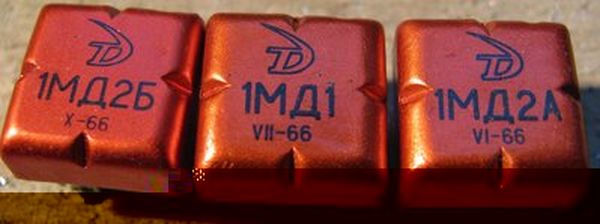

(фото с форума Портативное ретрорадио)

Источники:

1. Кутвинов В.Г. Основы промышленной электроники. Учеб. пособие для вузов. М., "Высшая школа", 1972.
