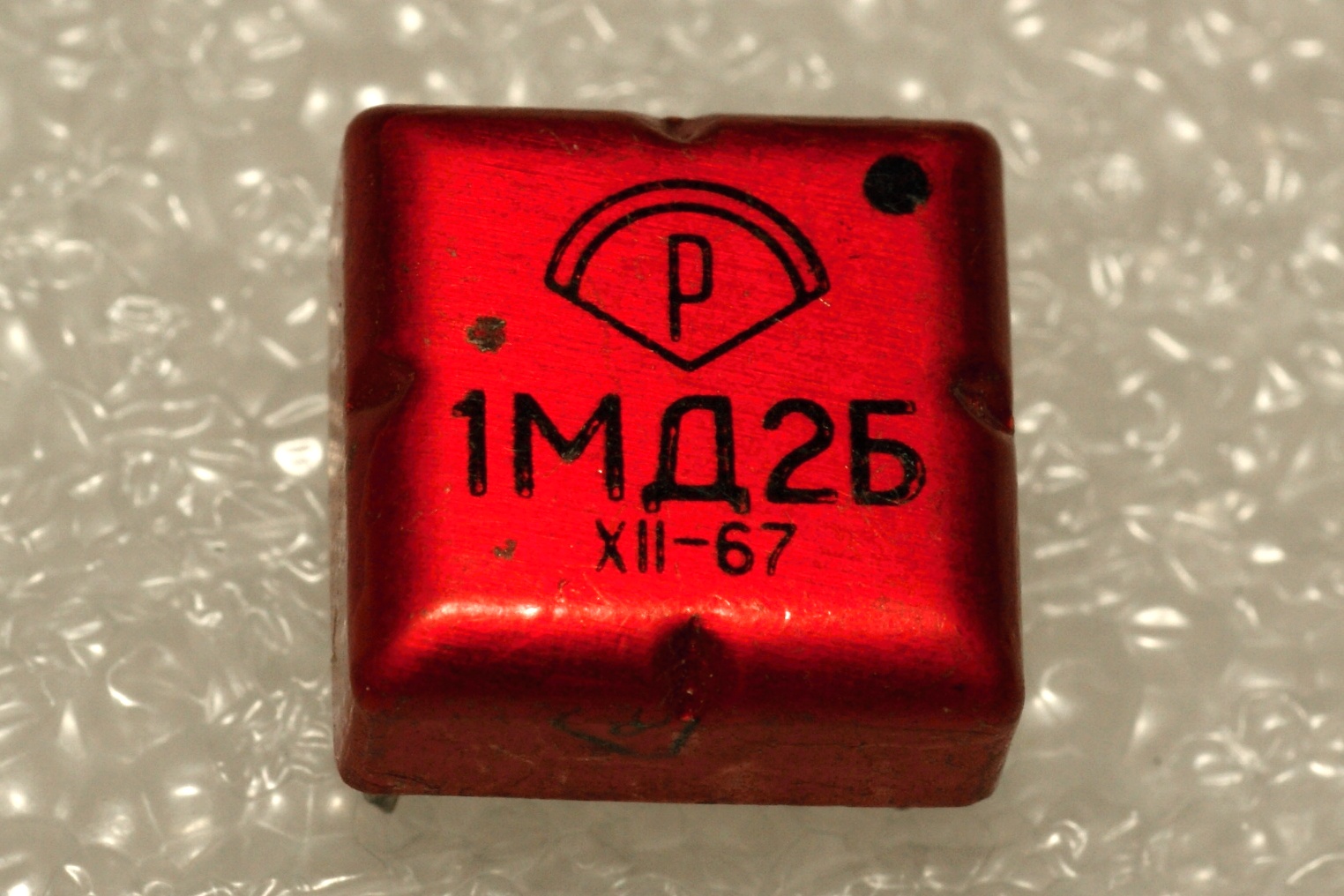

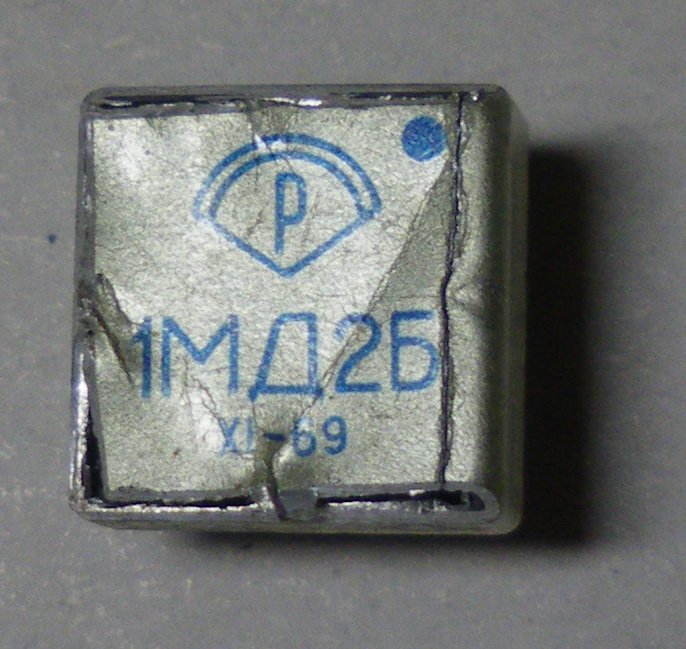

Элемент из комплекса потенциальных элементов типа «Тропа» (ранние выпуски микросхем 2ЛБ013; 201ая серия), рассчитанных на максимальную частоту переключения 1 МГц. Производитель - "Экситон", Павловский Посад.

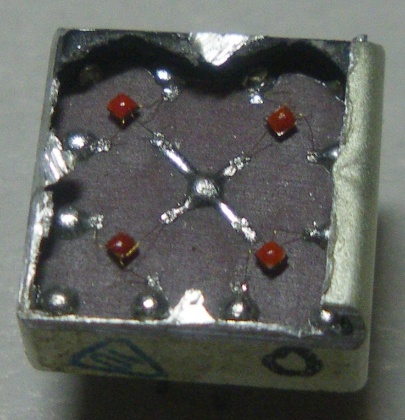

Конструктивно ячейки этого комплекса представляют пленочно-транзисторный гибридный вариант; напряжение питания 4 В, номинальный ток 5,2 мА.

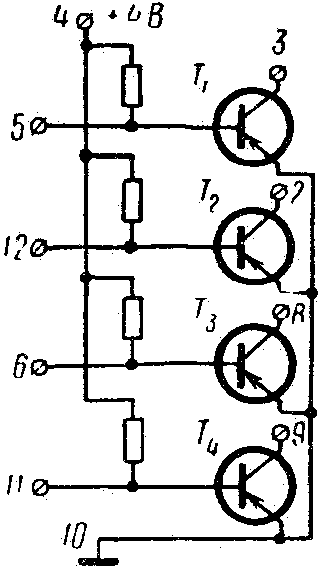

Ячейка 1МД2 может выполнять логические операции типа НЕ по любому входу и выходу в отдельности, либо операции типа ИЛИ—НЕ, либо операцию И—НЕ.
 (фото с форумов Балансера - Ретроэлектроника) |
 |
Источники:
1. Кутвинов В.Г. Основы промышленной электроники. Учеб. пособие для вузов. М., "Высшая школа", 1972.
