1МД3

Элемент из комплекса потенциальных элементов типа «Тропа» (ранние выпуски микросхем 2ЛС011; 201ая серия), рассчитанных на максимальную частоту переключения 1 МГц. Производители - "Ангстрем" (Зеленоград) и "Экситон" (Павловский Посад).

Конструктивно ячейки этого комплекса представляют пленочно-транзисторный гибридный вариант; напряжение питания 4 В.

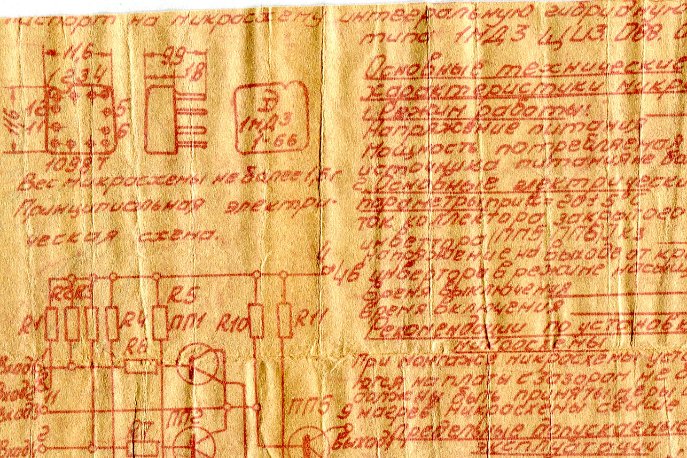

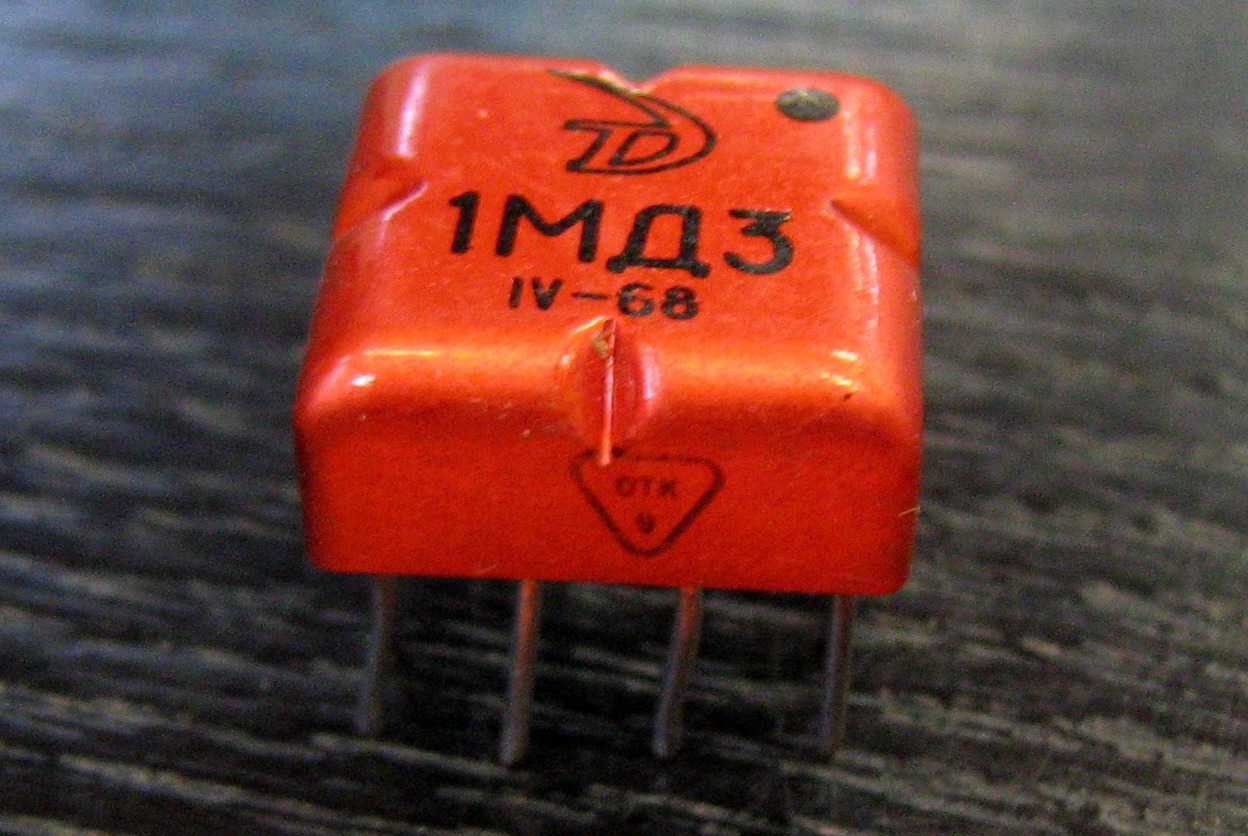

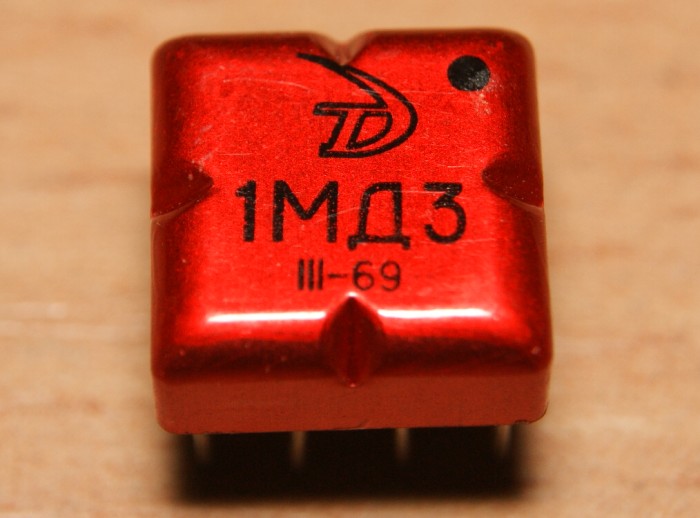

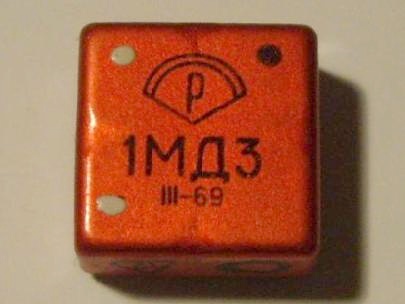

(фото с форума "Портативное ретрорадио")

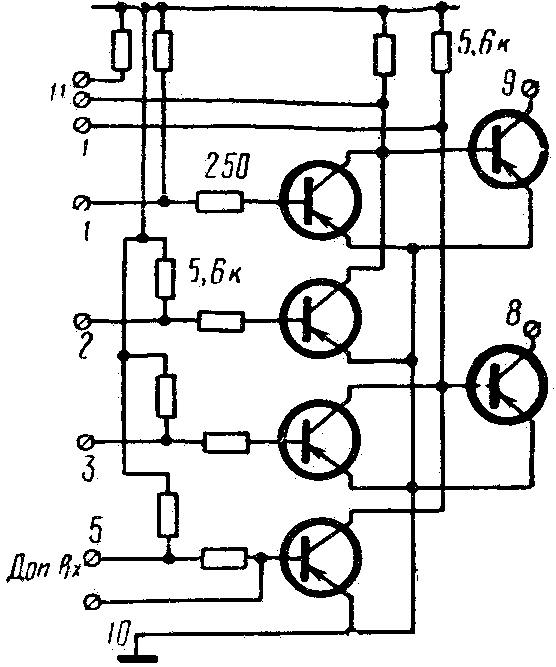

В логической ячейке 1МД3 на выходах включены дополнительные транзисторы, поэтому входы 1 и 2, работающие на общий выход 11, имеют еще выход 9. Выход 9 сигнала не инвертирует, в то время как выход 11 дает инвертированный сигнал (логическую операцию НЕ). Точно так же входы 3 и 5 работают на общий (инвертирующий) выход 7 и не инвертирующий выход 8.

Источники:

1. Кутвинов В.Г. Основы промышленной электроники. Учеб. пособие для вузов. М., "Высшая школа", 1972.
