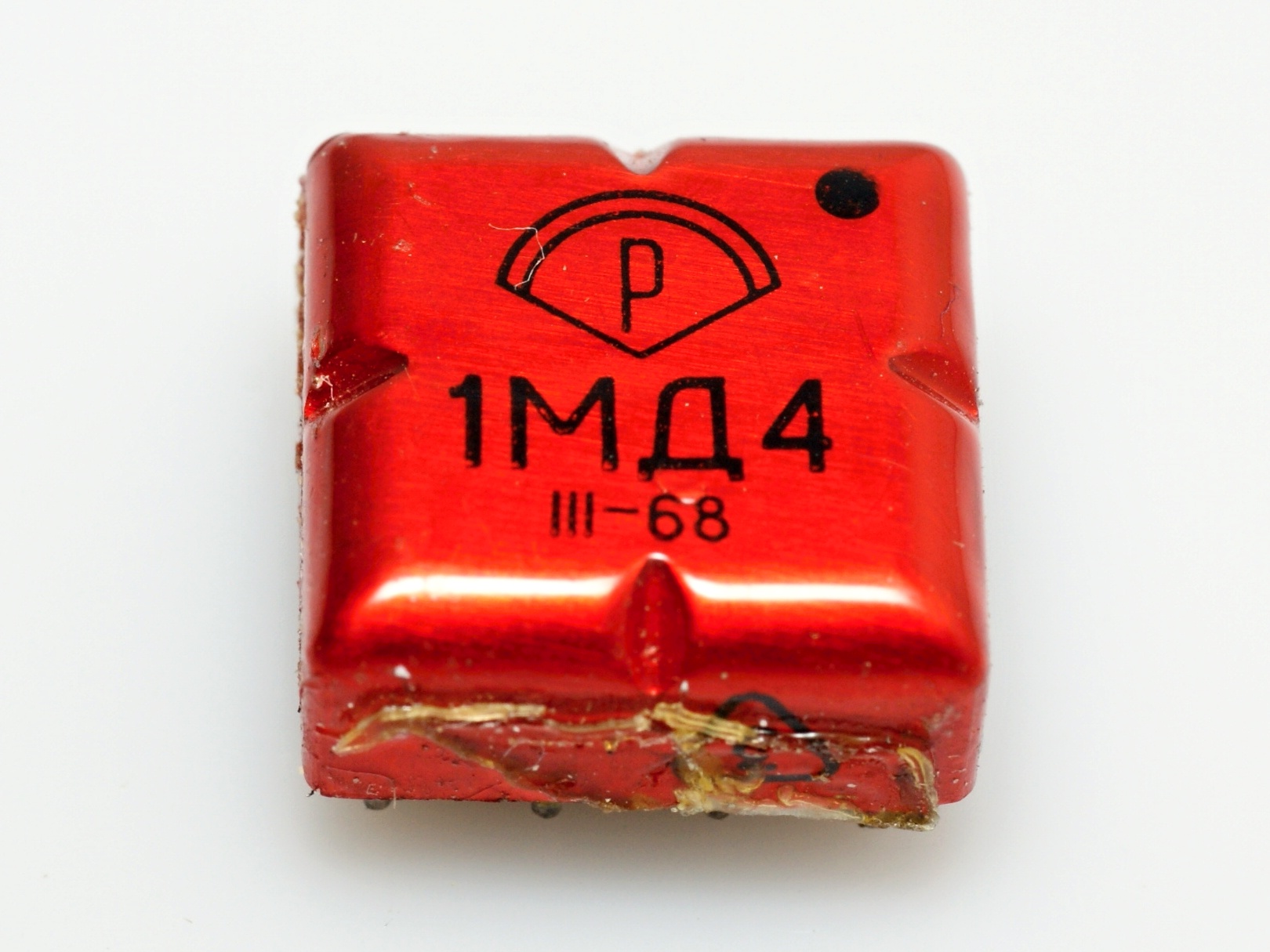

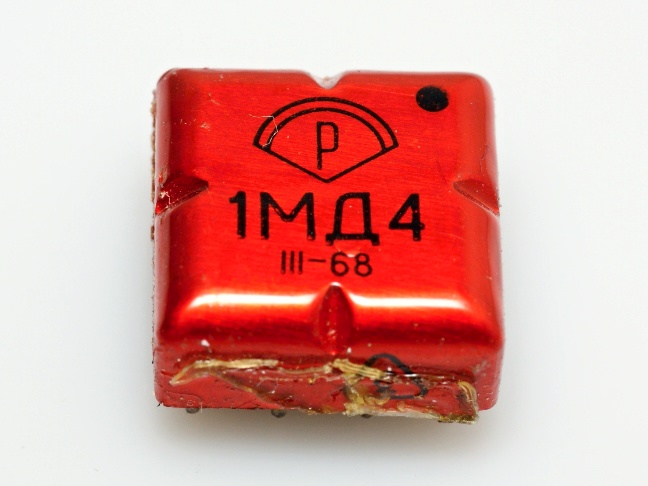

1МД4

Элемент из комплекса потенциальных элементов типа «Тропа» (ранние выпуски микросхем 2ЛБ014; 201ая серия), рассчитанных на максимальную частоту переключения 1 МГц.

Конструктивно ячейки этого комплекса представляют пленочно-транзисторный гибридный вариант; напряжение питания 4 В.

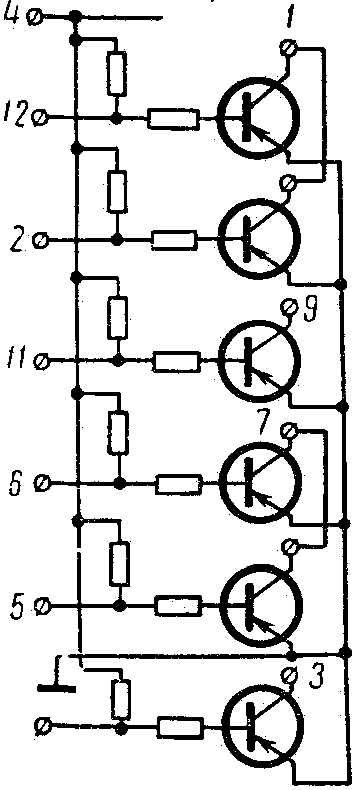

В логической ячейке 1МД4 входы 12 и 2 работают на один выход 1 и входы 5 и 6 — на выход 7.

Производители - "Ангстрем" (Зеленоград) и "Экситон" (Павловский Посад).

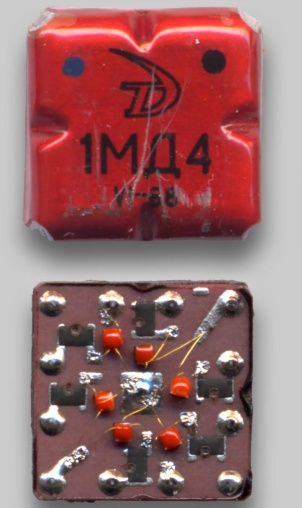

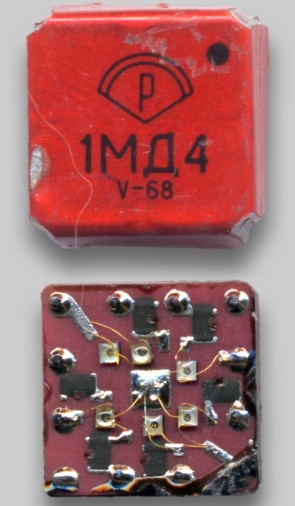

(фото из статьи "Зеленоградский Центр микроэлектроники: Создание, расцвет, закат…" - "Электроника: Наука, Технология, Бизнес", 2007г., №1)

Источники:

1. Кутвинов В.Г. Основы промышленной электроники. Учеб. пособие для вузов. М., "Высшая школа", 1972.
