1ММ6

Сборка из четырех кремниевых n-p-n транзисторов. Было предположение, что это прототип К217НТ1; они совпадают по цоколевке и очень близки по параметрам; а судя по статьям из технических журналов, вообще взаимозаменяемы.

Но согласно статье из журнала "Радио" [3], 1ММ6 - это старое название КТ365СА.
Подозреваю, что разница между 1ММ6 и К217НТ1 лишь в корпусе - "Посол" либо "Тропа", ведь пассивных элементов в них нет...

"Основные электрические и эксплуатационные характеристики микросхемы 1ММ6.0 определяют наиболее целесообразные области ее применения. Прежде всего это тракты вещательных и любительских приемников" - [1].

Производитель - "Ангстрем", г.Зеленоград.

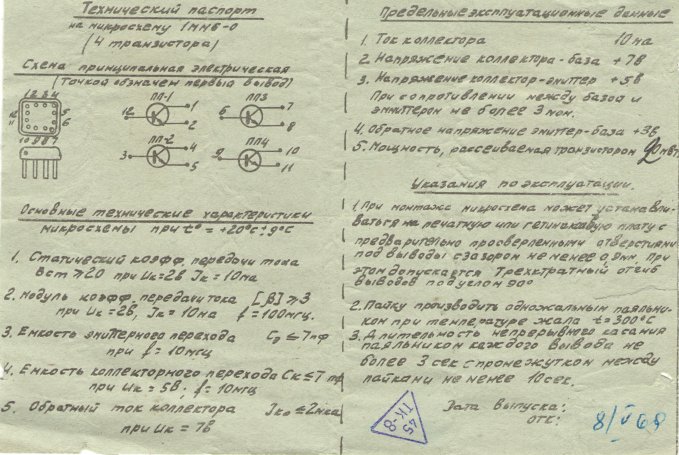

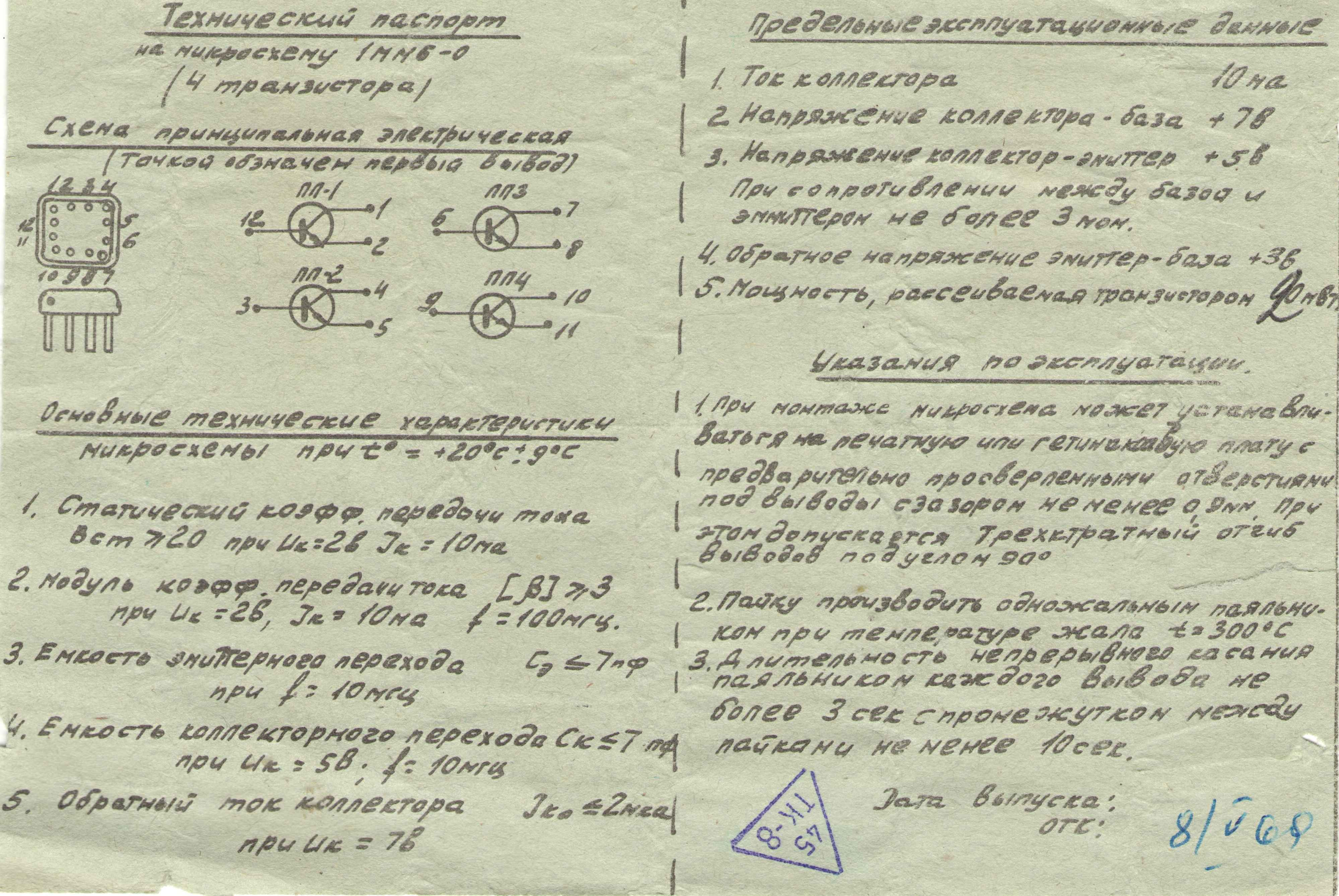

Электрические параметры

Статический коэффициент передачи тока - 20
Модуль коэффициента передачи тока на частоте 100 МГц - 3
Максимальное напряжение коллектор-база - 7 В
Максимальная рассеиваемая мощность - 20 мВт
Долговечность - 5000 ч

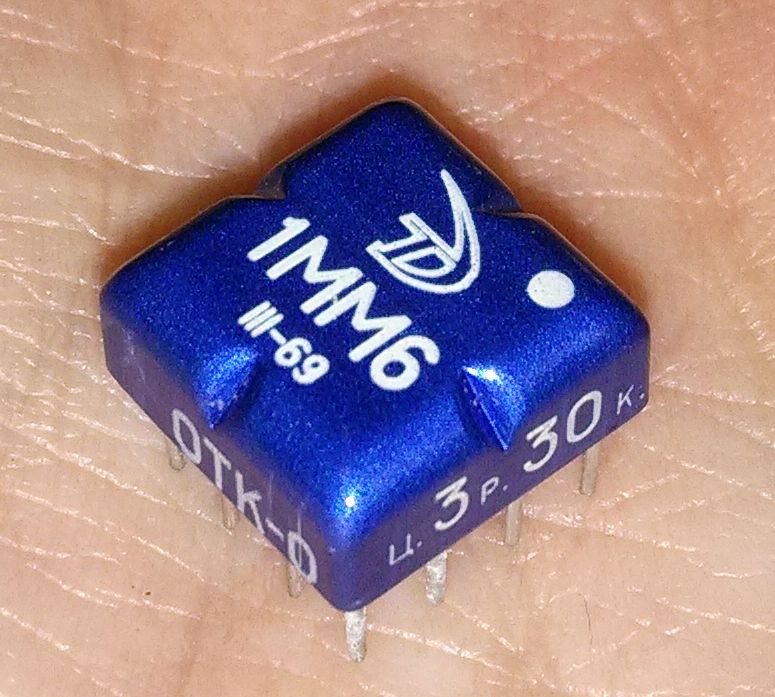

Забавный момент... в статье журнала "Радио" об этой микросхеме сказано "...стоимость каждой микросхемы первой партии - всего 2 рубля", а вот на самой микросхеме цене указана "слегка" повыше ;)))

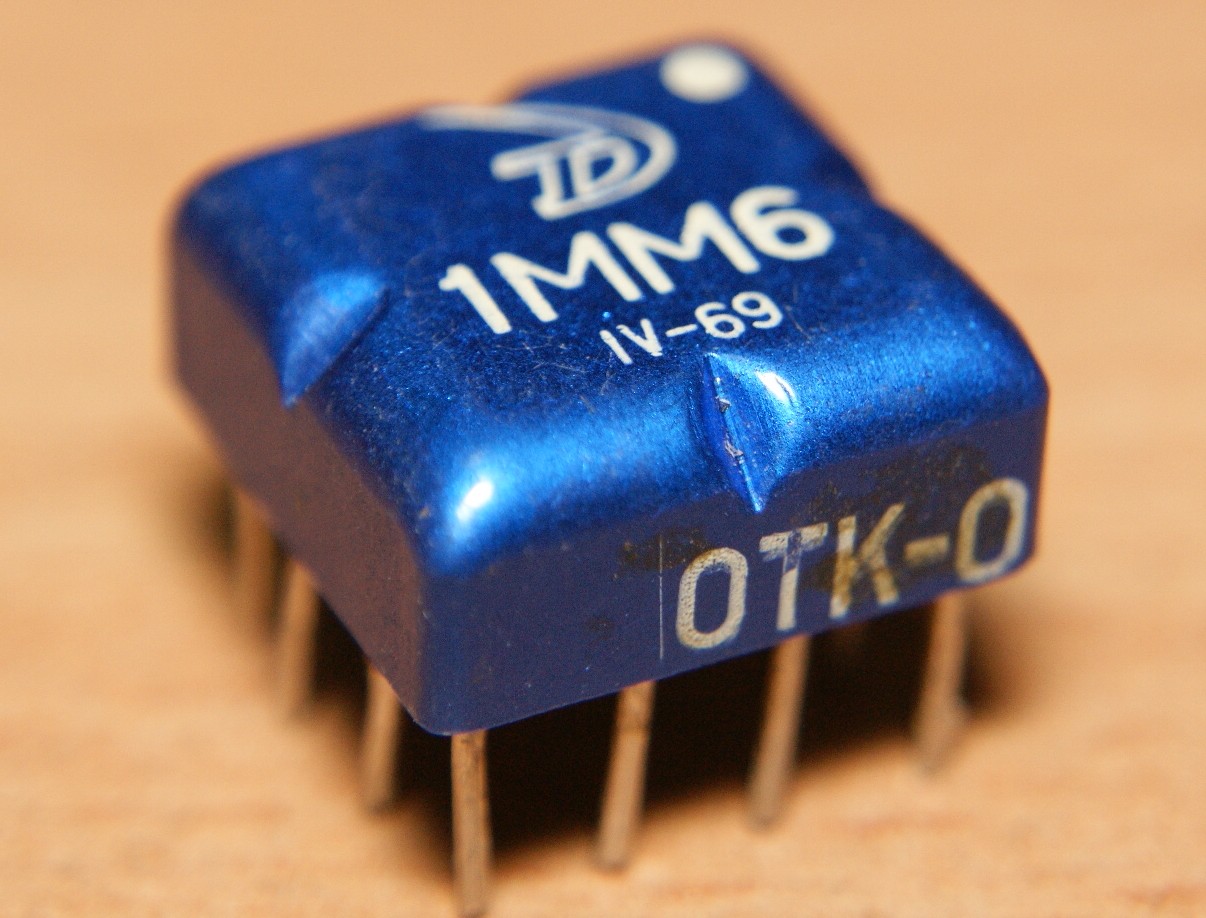

(фото Александра Назаренко)

Источники:

1. А. Панов - Микросхема 1ММ6.0 - "Радио", 1970г., №1.
2. К.П. Абдурахманов, Б.А. Котов. Чувствительный синхронный детектор.- "Приборы и техника эксперимента" №3, 1971.
3. М. Дуда, З. Домбровский, Я. Бучинский - Пересчетные декады на транзисторных сборках - "Радио", 1975г., №7.
