217ая серия

Микросхемы серии 217 выполнены на тонких пленках и образуют системы логических элементов диодно-транзисторной логики (схемы ИЛИ—НЕ, И—ИЛИ—НЕ и др.); серия "Посол". Справочные данные на эту серию из отраслевых справочников образца 1975 и 1979 года. Кстати, первую очередь серии составляли только четыре микросхемы - 2ЛБ171 ... 2ЛБ173 + 2ЛП171; позднее ассортимент был расширен.

2ЛБ171 2ЛП172 2НТ171 2ТК171А 217ЛБ3 217ЛД2 217НК1 217НТ1 217ТК1
2ЛБ172 2ЛП173 2НТ172 217НТ2
2НТ173 217НТ3

   Основные электрические параметры - напряжение питания +6 и +3 В; мощность, потребляемая от источника питания, 15-45 мВт; время задержки менее 25 нс; помехоустойчивость не менее 0,6 В.
Плотность упаковки 25—50 эл/см3.

   Схемотехнической основой этой серии стал бескорпусной вариант транзистора, разработанного в середине 60-х годов московским НИИ полупроводниковой электроники (ныне НПП "Пульсар") по теме "Парабола".
   Он имел граничную частоту более 500 МГц (для повышения быстродействия была применена диффузия золота) и полосковую топологию структуры с выносом контактных площадок на окисел.

   При этом, в дальнейшем, микросхемы выпускались в двух вариантах элементной базы:
   - на базе транзисторов 2Т318 и диодных матриц 2Д910Б, 2Д911А;
   - на базе транзистора КТТ-4Б (в дальнейшем 2Т333) и диодных матриц 2Д912;
   а также в двух вариантах монтажа - распайкой золотой проволокой и методом перевернутого кристалла.

Отличительные особенности этой серии по сравнению с толстопленочными схемами "Тропа" (201 и 202 серии) - более высокие коэффициенты объединения по входу и выходу, повышенное быстродействие и помехоустойчивость.

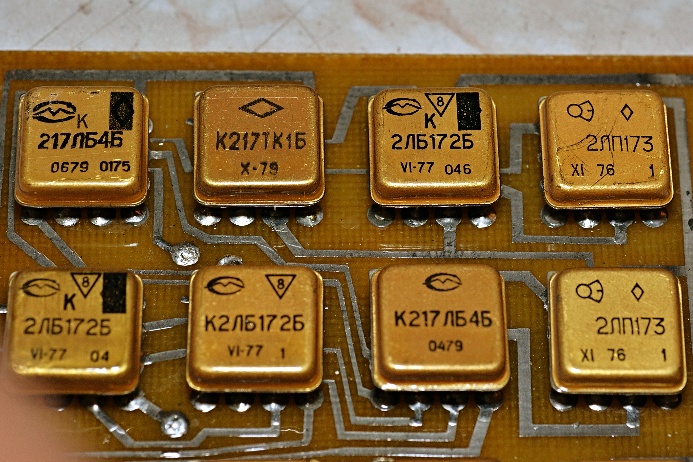

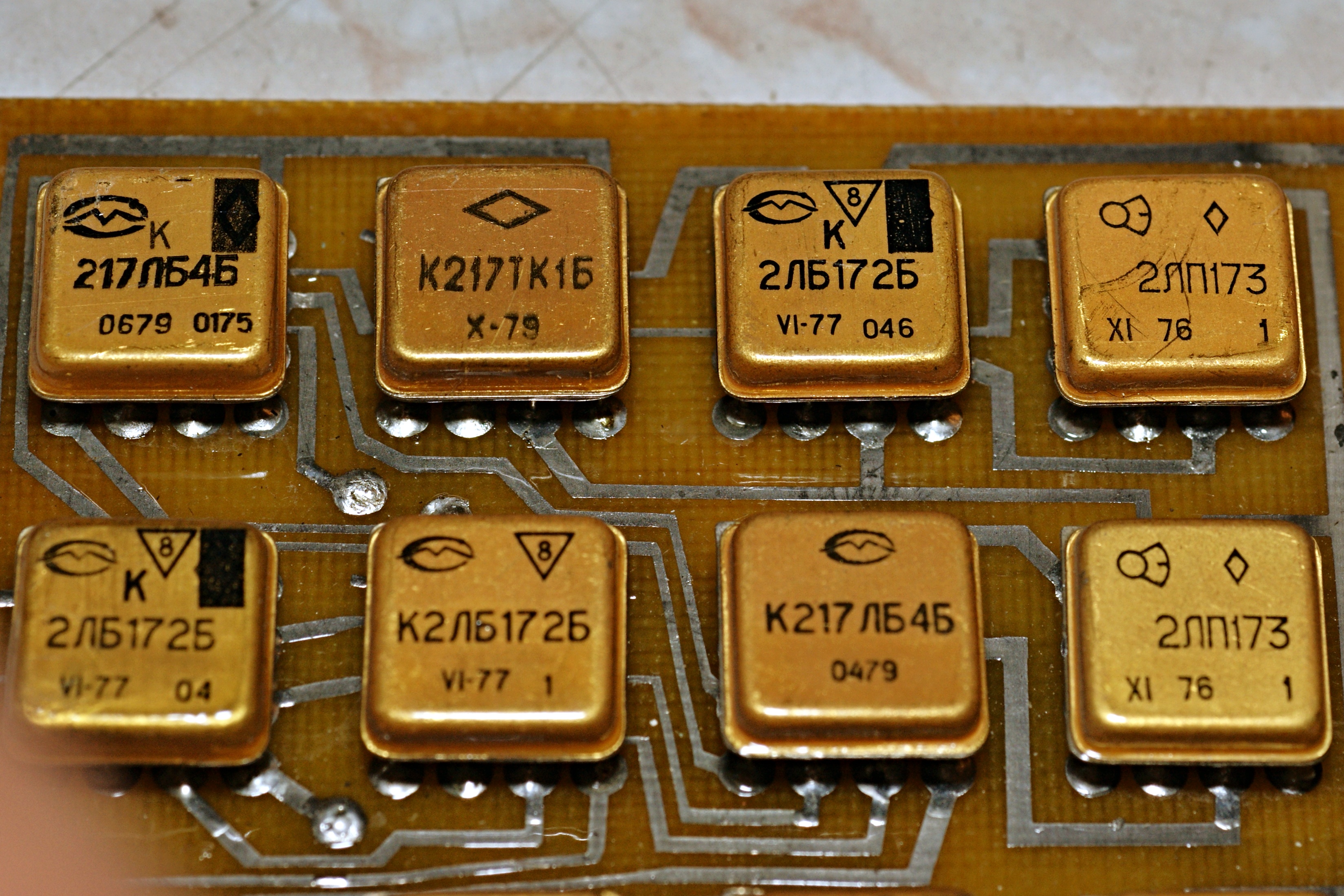

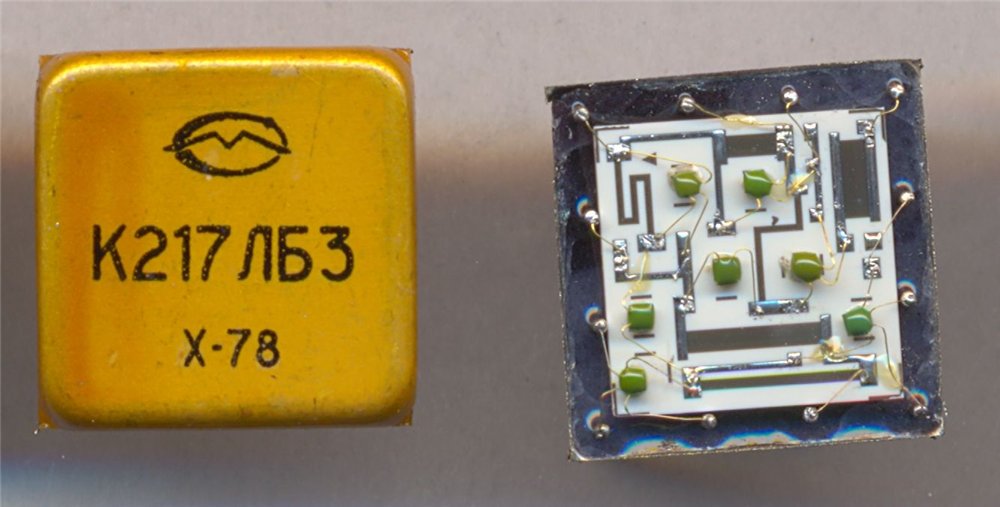

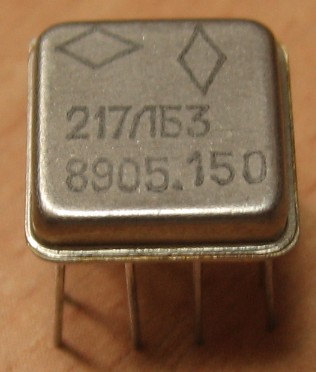

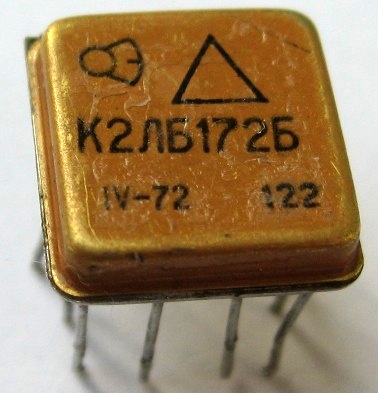

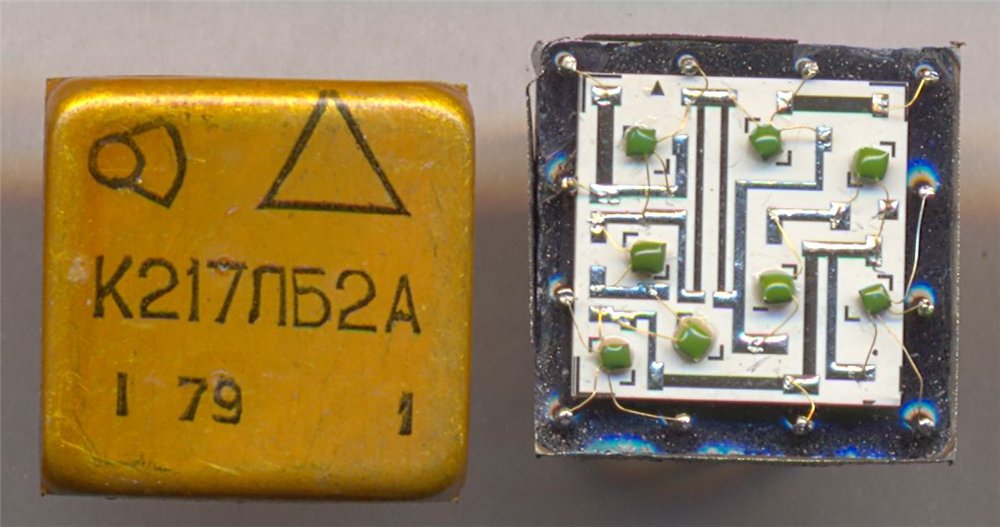

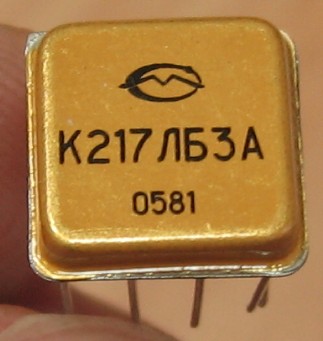

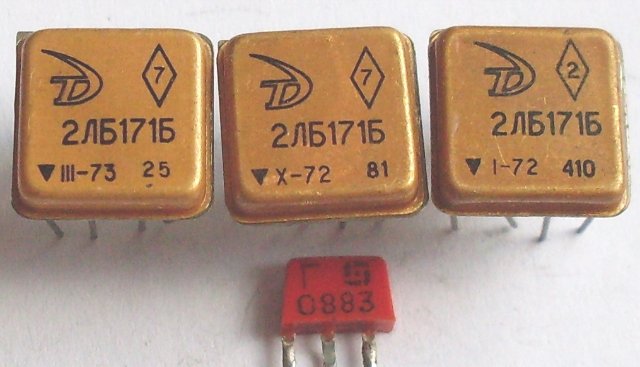

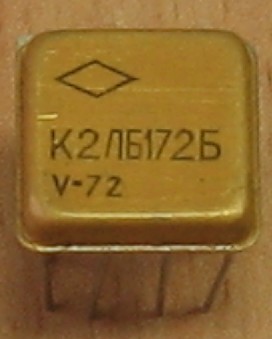

2ЛБ171Б, К2ЛБ172Б, К217ЛБ3А


(фото с форума Портативное ретрорадио)

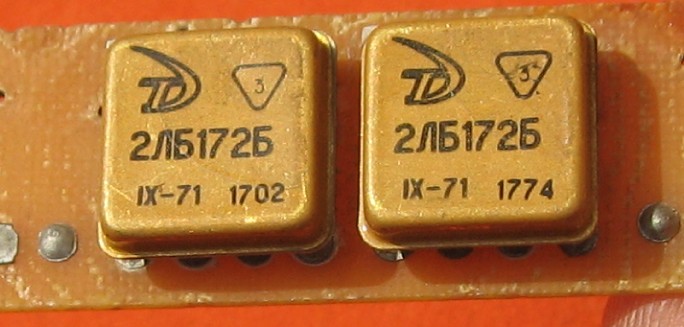

2ЛБ171 - логический элемент 8И-НЕ; варианты А и Б отличаются нагрузочной способностью. Справочный лист и заводские паспорта на них, версия 1 и версия 2.

2ЛБ172 - два логических элемента 3И-НЕ. Справочный лист и заводские паспорта на них, версия 1 и версия 2.

2ЛБ173 - логический элемент 6И-НЕ с повышенным коэффициентом разветвления. Справочный лист и заводские паспорта на него, версия 1 и версия 2.

Производители - "Ангстрем" (г.Зеленоград), "Мезон" (г.Кишинев), Нальчикский ЗПП (ПО "Элькор") и "Фотон", г.Ташкент (Узбекистан).

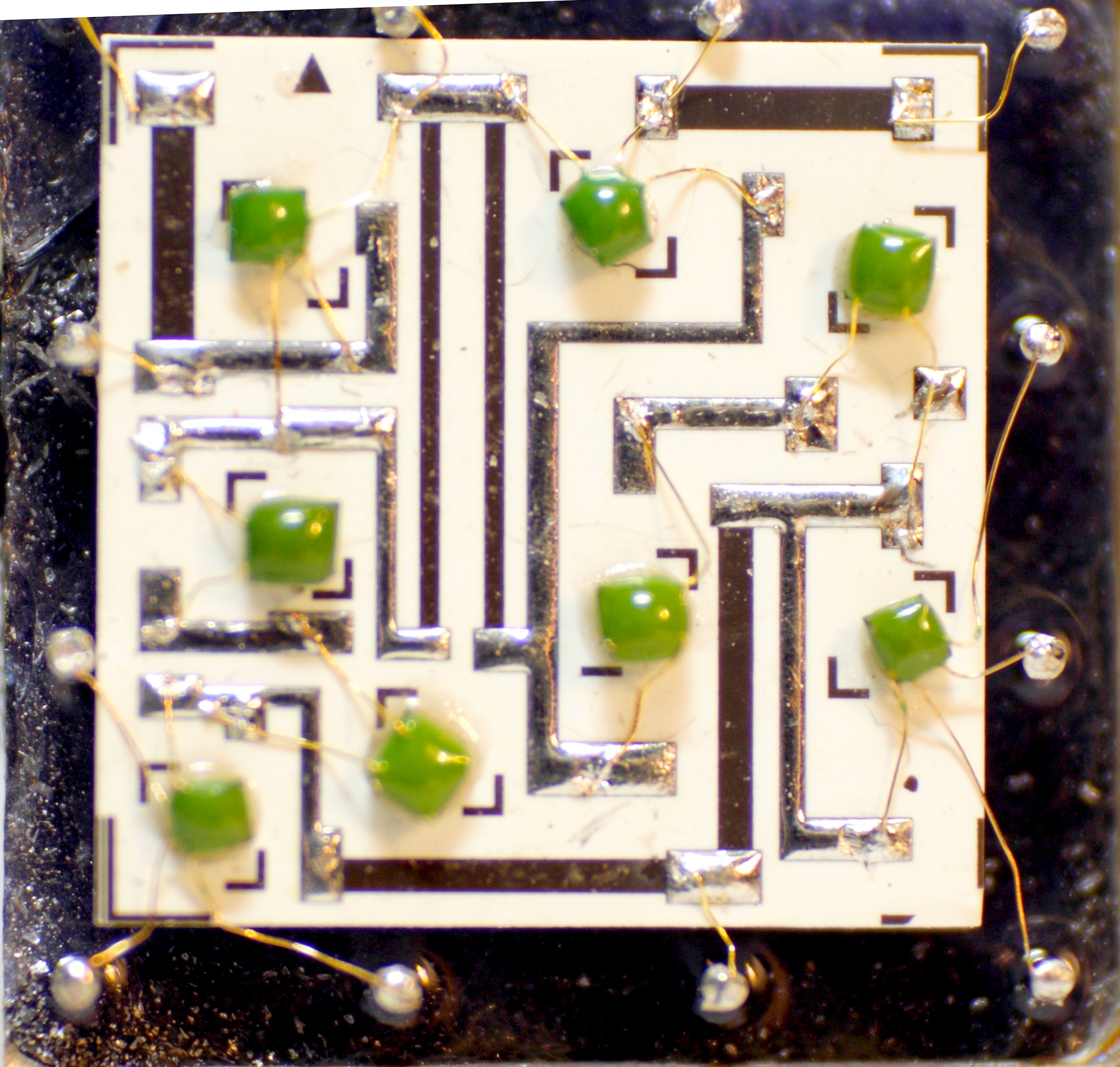

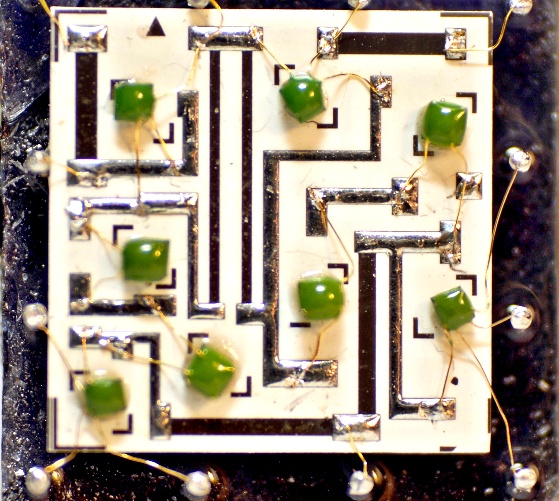

(фото с форума Отечественная радиотехника XX века)


(фото с форума Отечественная радиотехника XX века)

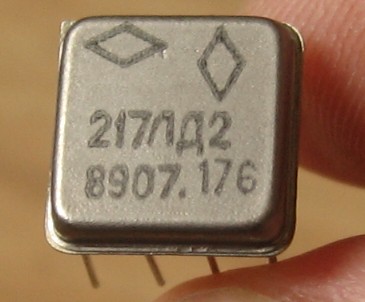

2ЛП172 (217ЛД2)

Двойной расширитель по "И". Справочный лист на неё. В дальнейшем получила название 217ЛД2.

Производители - зеленоградский "Ангстрем" и "Фотон", г.Ташкент (Узбекистан).

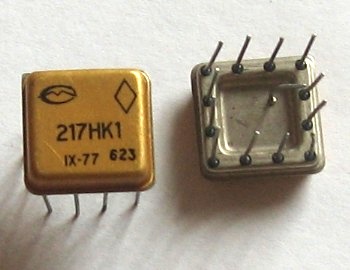

2ЛП173 (217НК1)

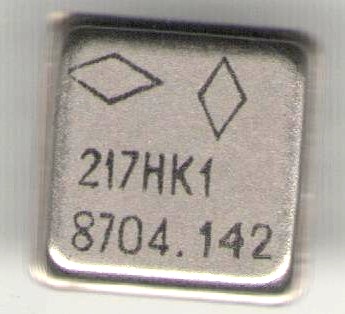

(фото с форума Портативное ретрорадио)
Диодная сборка (две раздельные группы по четыре диода с общим анодом каждая).

Справочный лист на неё.

Производители - "Экситон", г.Павловский Посад, "Фотон", г.Ташкент (Узбекистан) и "Мезон", г.Кишинев (Молдавия).

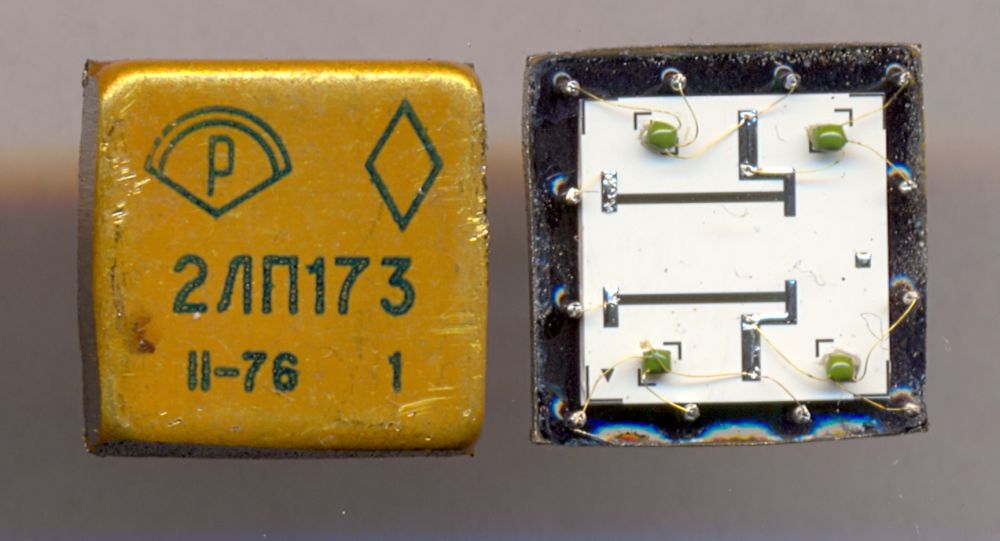

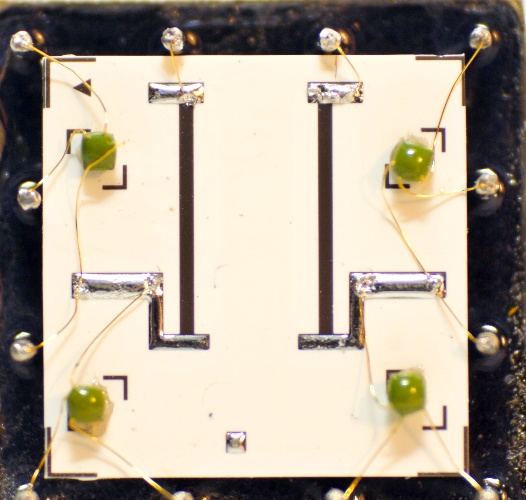

Судя по вскрытой микросхеме, сборки там не из отдельных диодов, а на основе бескорпусных диодных пар:


(фото с форума Отечественная радиотехника XX века)


(фото с форума Радиокартинки)

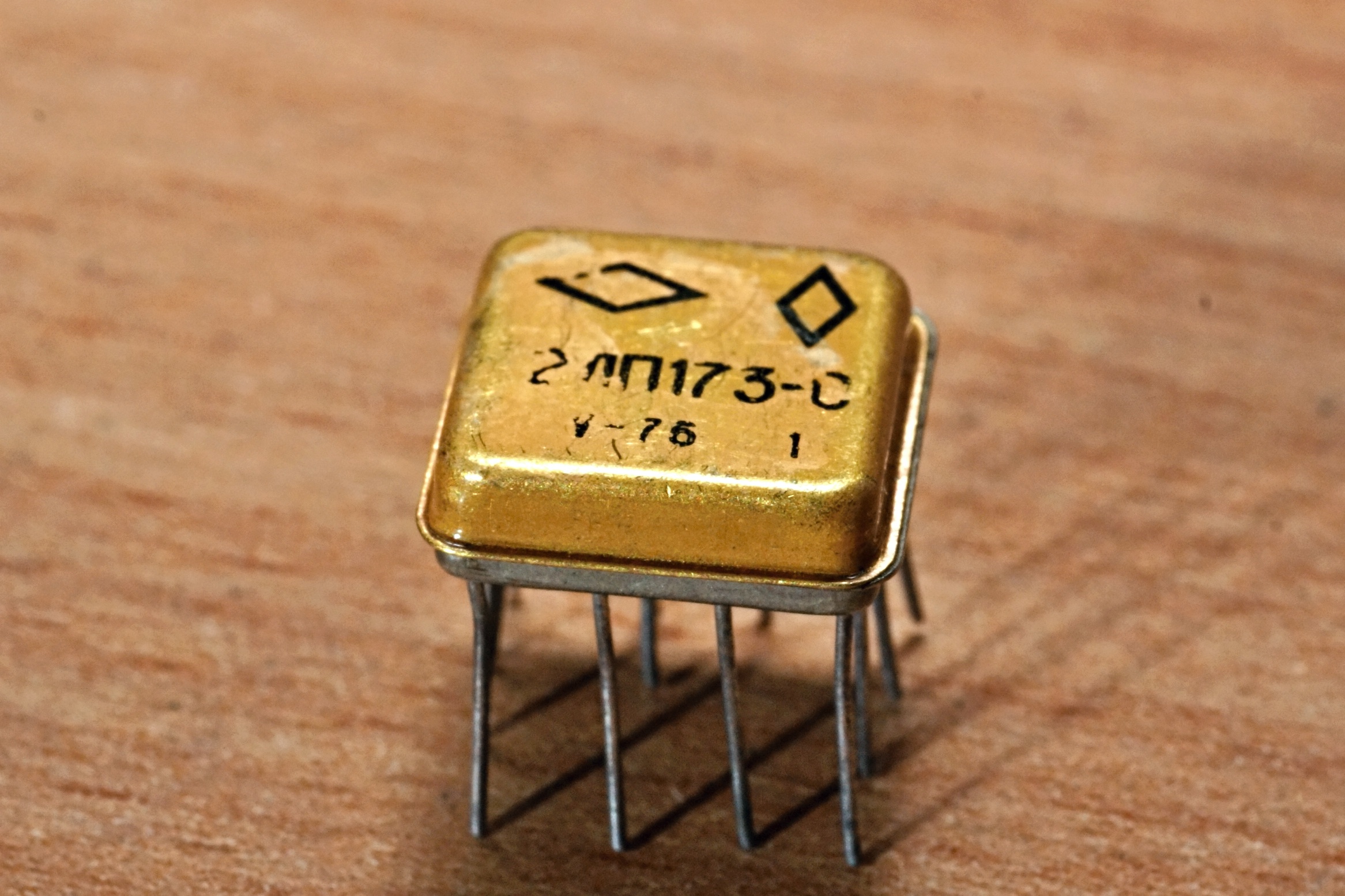

А вот какой-то странный экземпляр, с добавочной буквой С в названии...

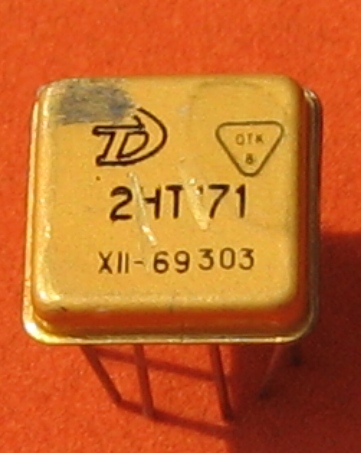

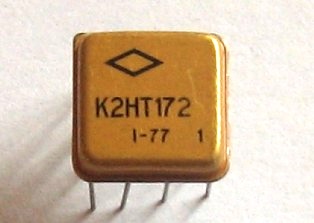

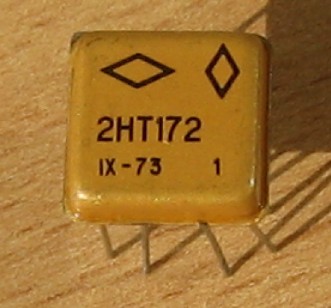

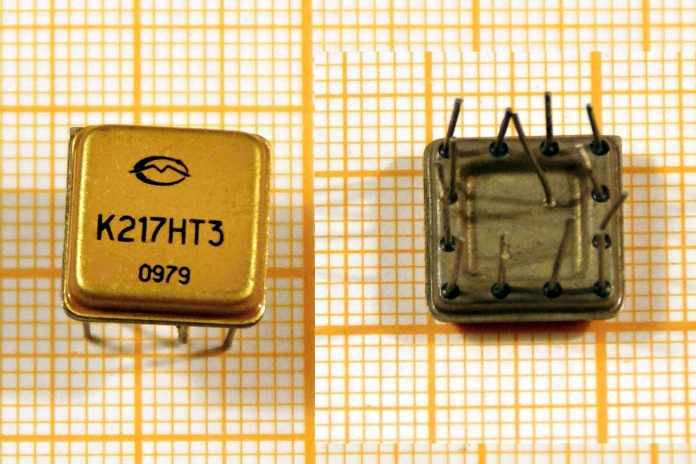

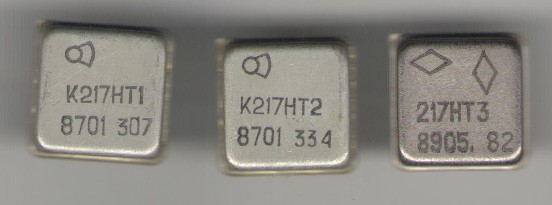

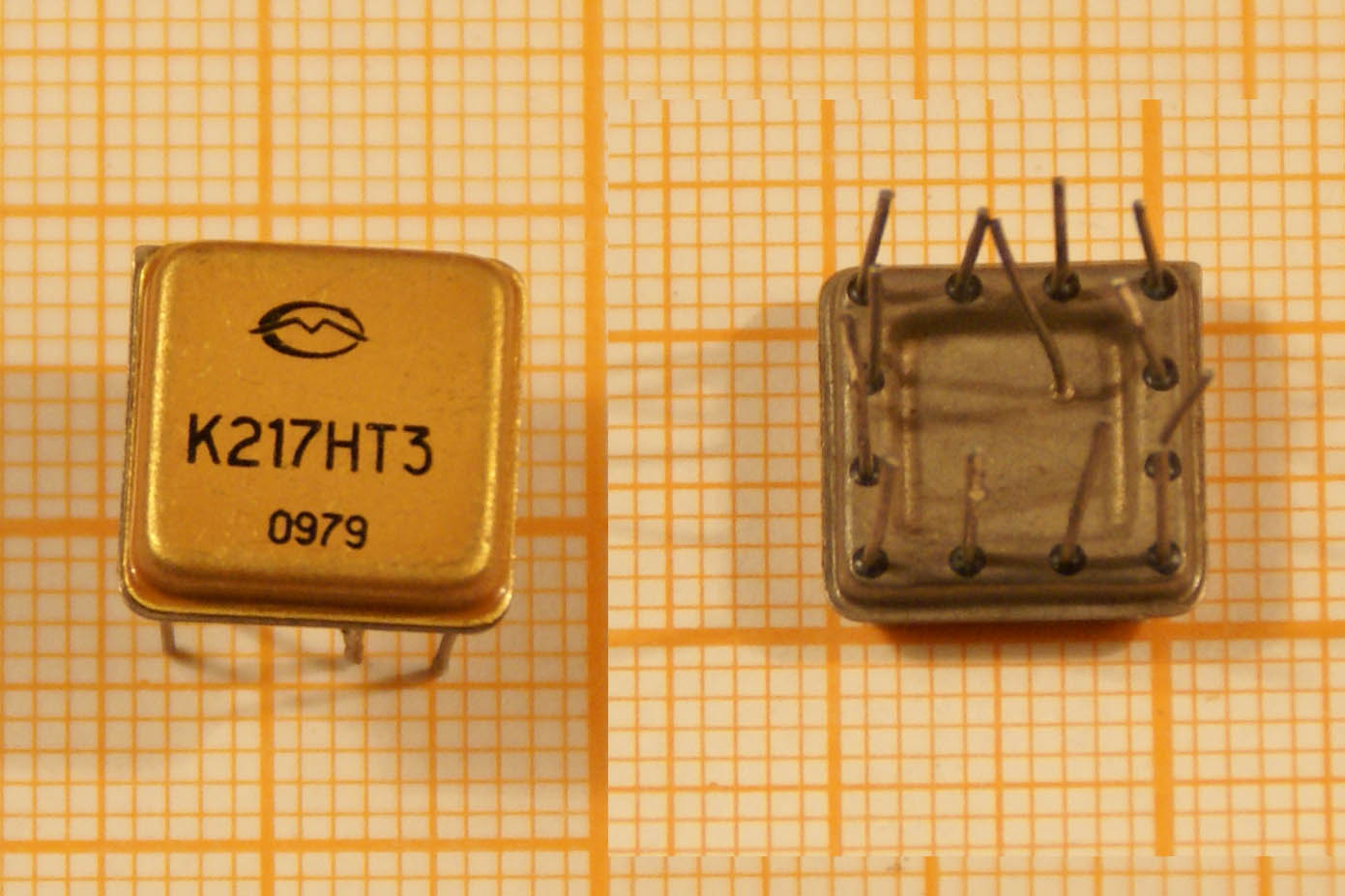

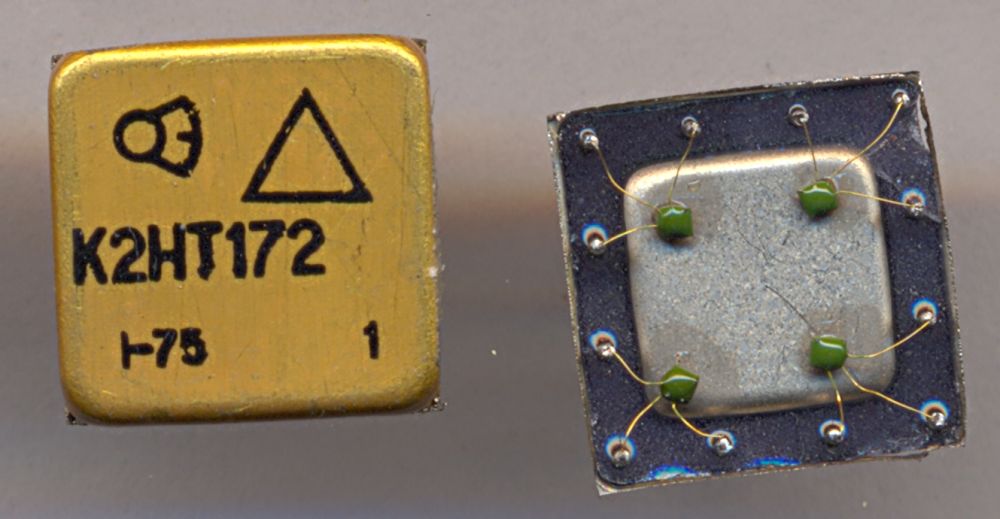

2НТ171-172-173, 217НТ1-2-3

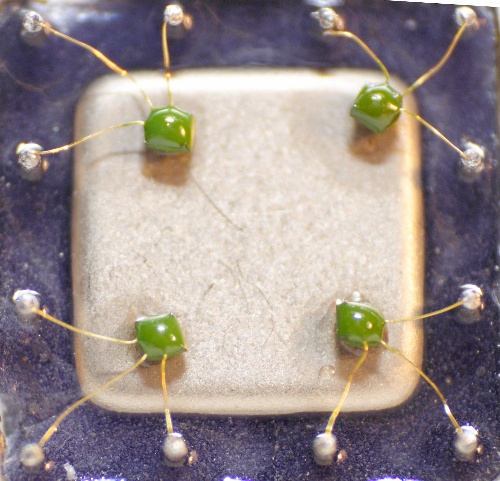

Сборки из четырех n-p-n транзисторов; отличаются коэффициентом усиления по току.

Справочный лист и заводские паспорта, старый и посвежее, на них.

Производители - "Фотон", г.Ташкент (Узбекистан), "Экситон", г.Павловский Посад, "Мезон" (г.Кишинев) и Нальчикский ЗПП (ПО "Элькор").

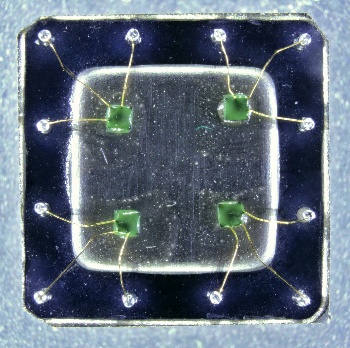

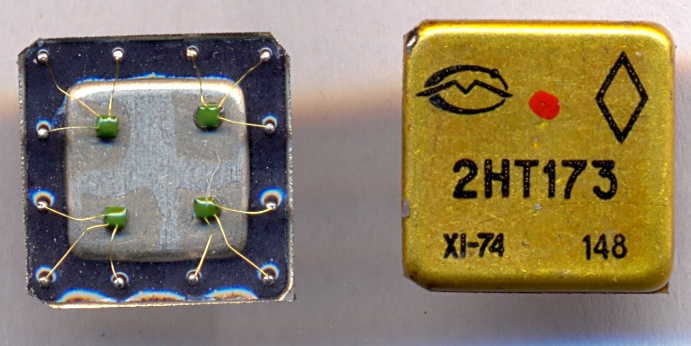

(фото с форума Отечественная радиотехника XX века)


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)


(фото Алексея Абызова)

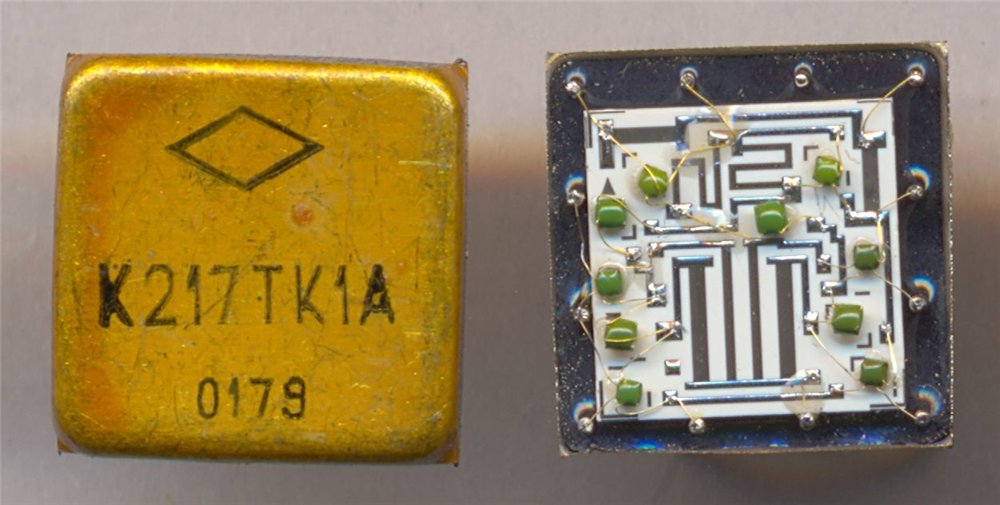

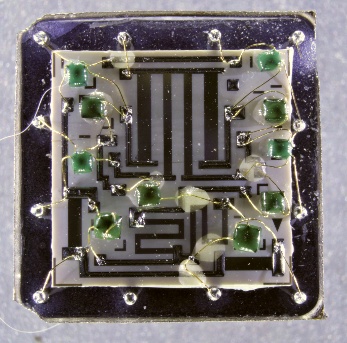

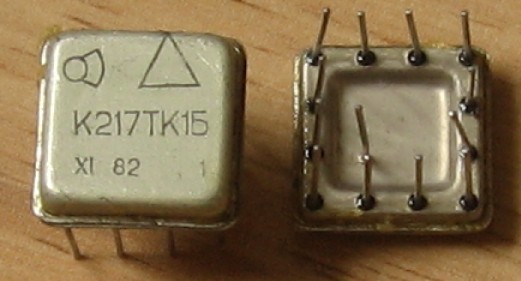

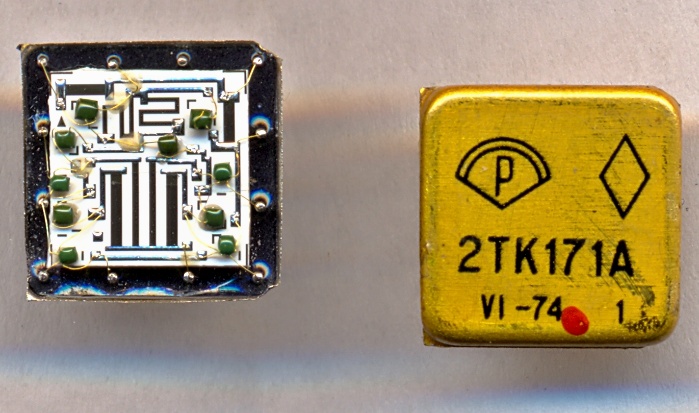

2ТК171А(Б), 217ТК1А(Б)

RST-триггеры, входная частота до 3 МГц (микросхемы с буквой А) и до 5 МГц (Б).

Справочный лист и заводской паспорт на них.

Производители - "Ангстрем" (г.Зеленоград), "Мезон" (г.Кишинев), Нальчикский ЗПП (ПО "Элькор") и - сюрприз! - Великоберезный завод «Эрстед», он же ПО «Свет Октября», он же ОАО «Эрстед» (Украина, Закарпатская область, пгт Великий Березный). Сюрприз в том, что завод выпускал комплектующие для ЭВМ, а вот о выпуске там микросхем никто до этих фотографий и не слышал...

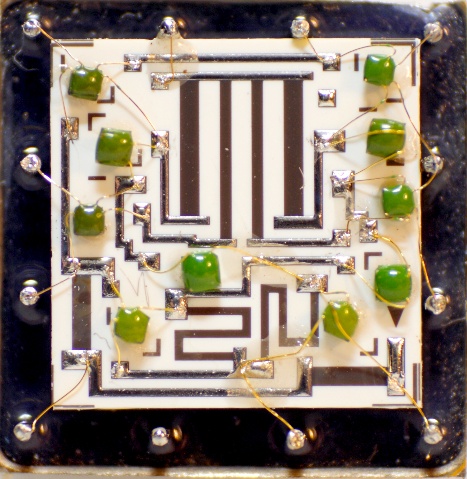

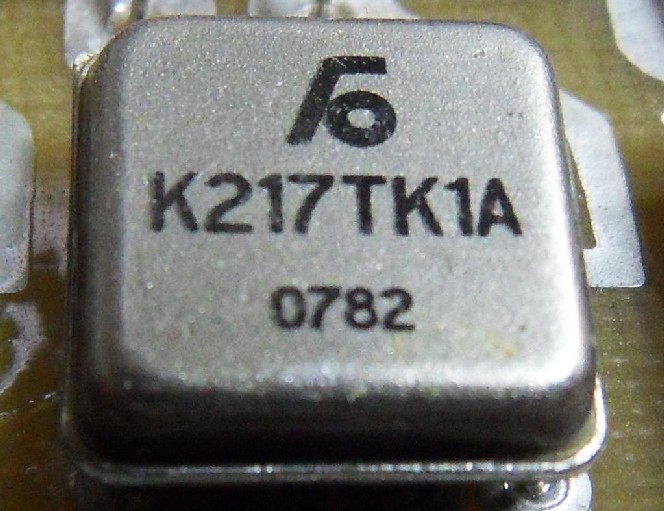

(фото с форума Радиокартинки)


(фото с форума Отечественная радиотехника XX века)


(фото с форума Радиокартинки)

(фото с форума Радиокартинки)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форумов Балансера - Ретроэлектроника)
