22ГД4У-К

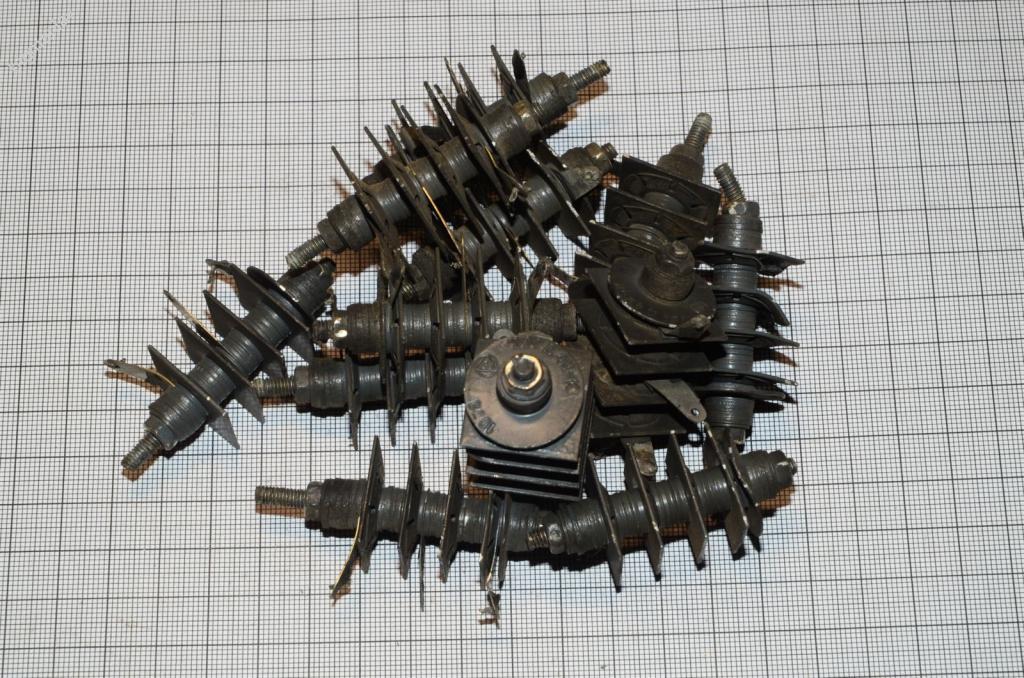

(фото с интернет-аукциона
Мешок)

   Селеновый двухплечный выпрямитель, собранный из элементов серии У на алюминиевой основе. Эта серия отличается расширенным диапазоном частот - до 2000 Гц, кроме того она допускает работу с тройной перегрузкой по току.

   Подводимое напряжение 100 В (эфф.), выпрямленное среднее напряжение 38 В, выпрямленный ток 250 мА.

   Производитель - Марийский завод электроприборов (бывший завод 298 Наркомэлектропрома), ныне Йошкар-Олинский завод полупроводниковых приборов.

   Общие данные на селеновые выпрямители - здесь, на выпрямители из элементов размера 22мм - здесь

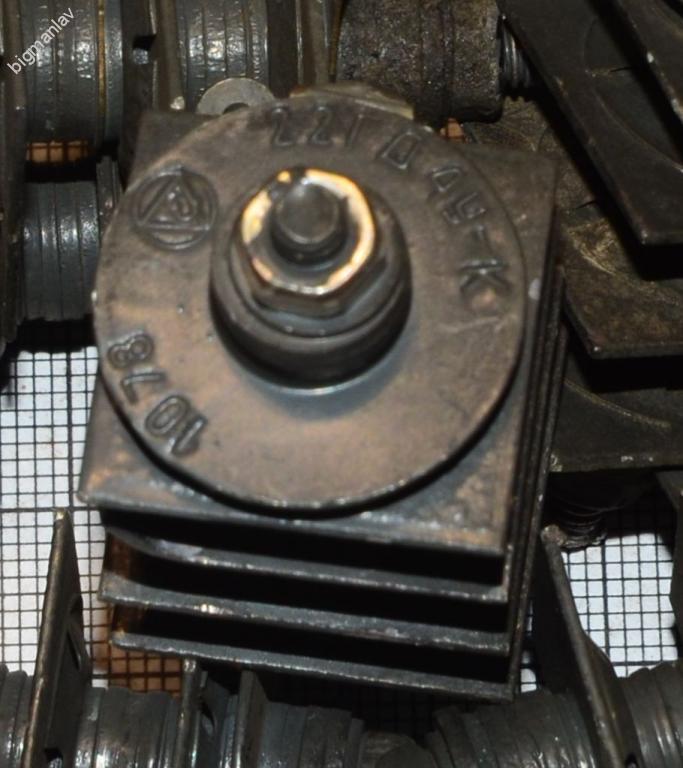

(фото с интернет-аукциона Мешок)

Источники:

1. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
3. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
4. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
