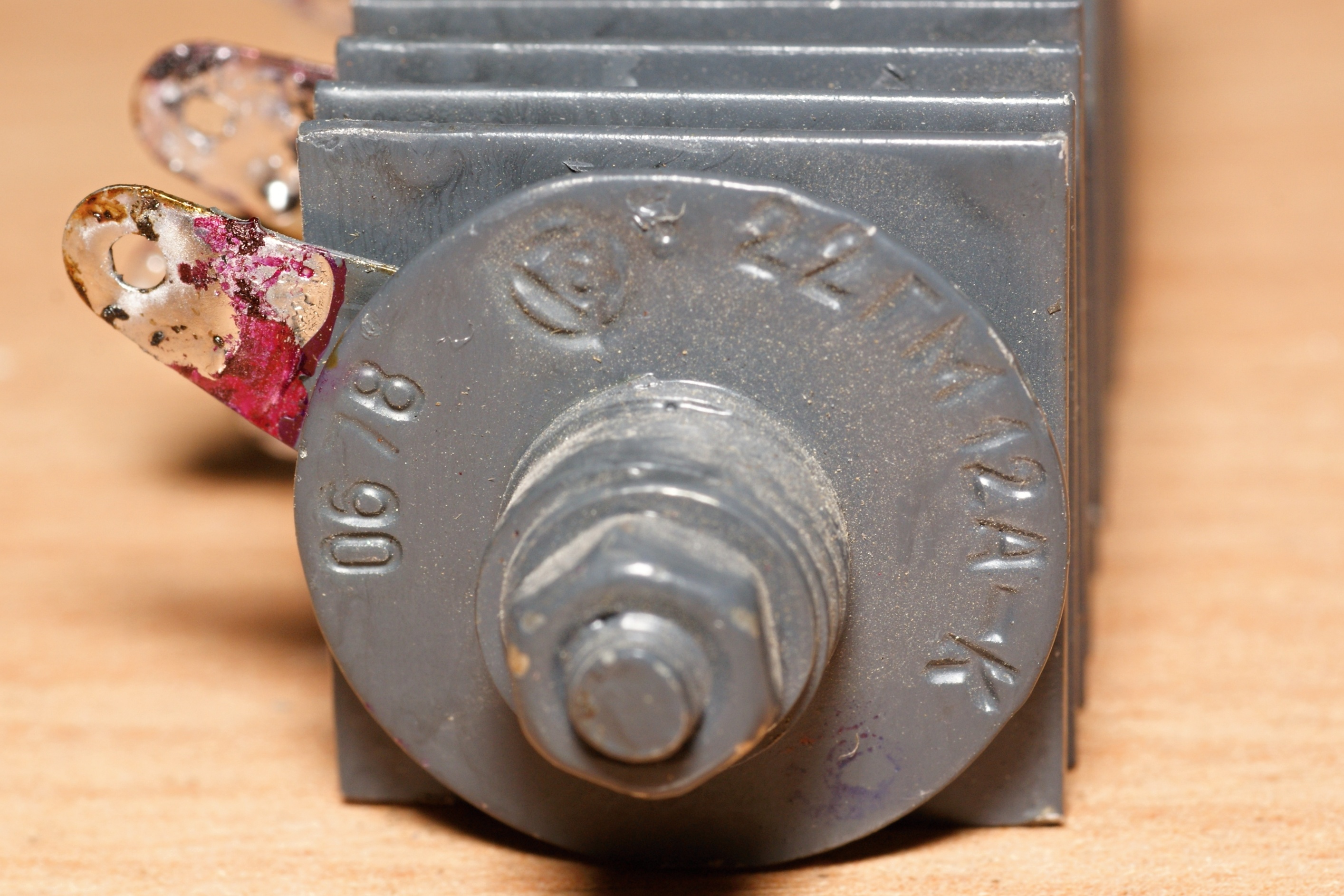

22ГМ12А-К

Селеновый выпрямитель "А" класса "Г". Подводимое напряжение 75 В, выпрямленное напряжение не менее 55 В, выпрямленный ток 150 мА.

Производитель - ПО "Изотоп" (ныне Йошкар-Олинский завод полупроводниковых приборов).

Общие данные на селеновые выпрямители - здесь, на выпрямители из элементов размера 22мм - здесь.

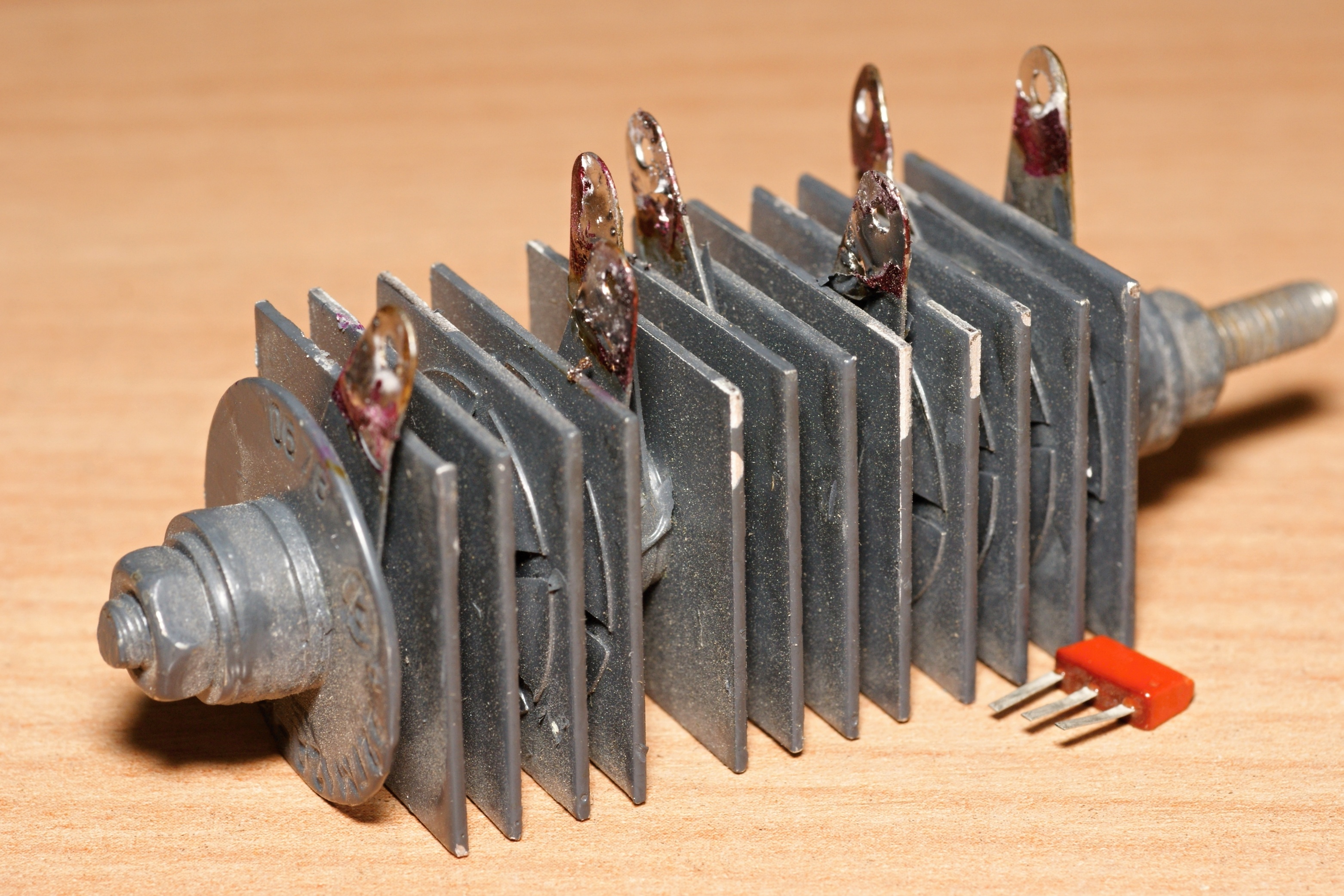

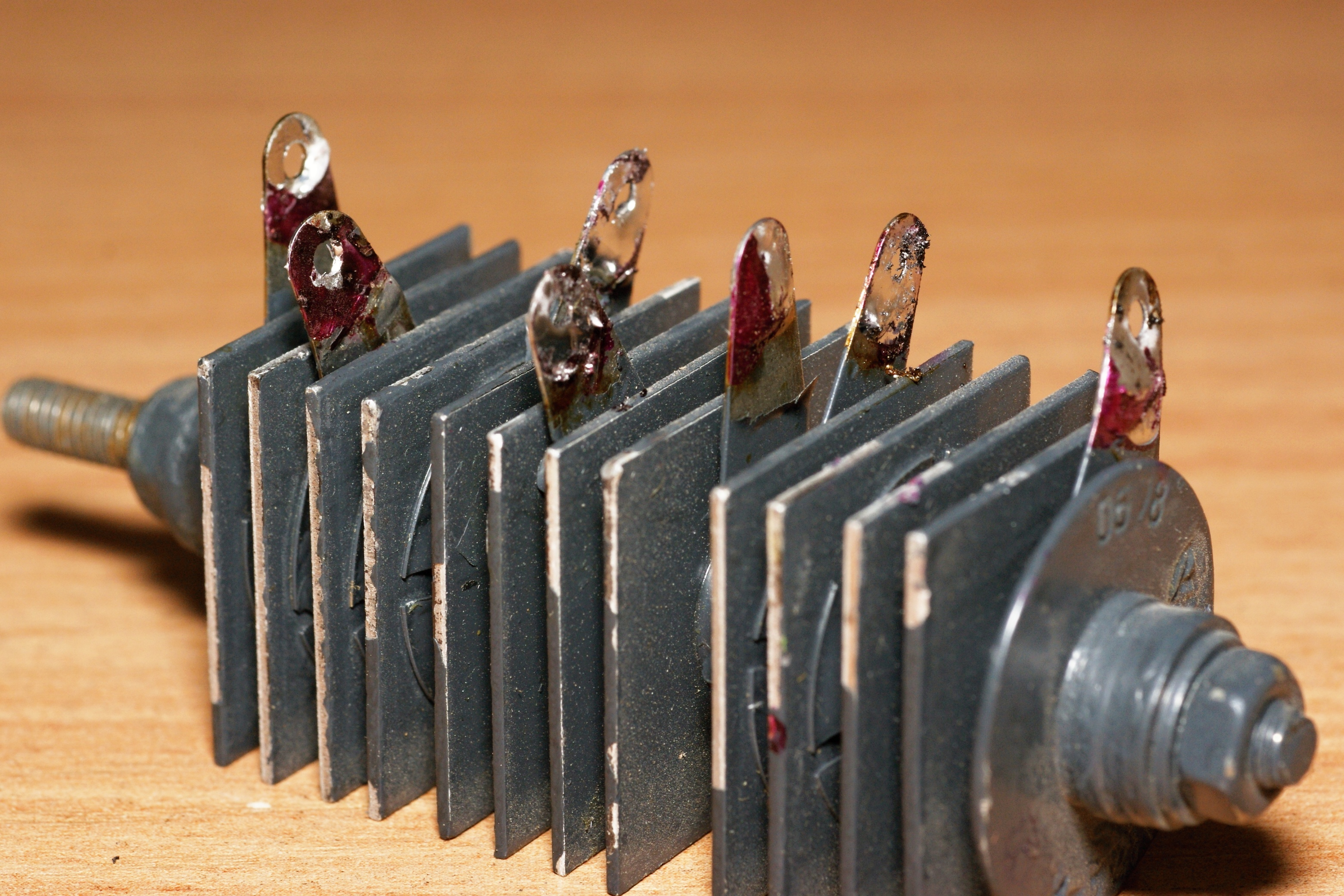

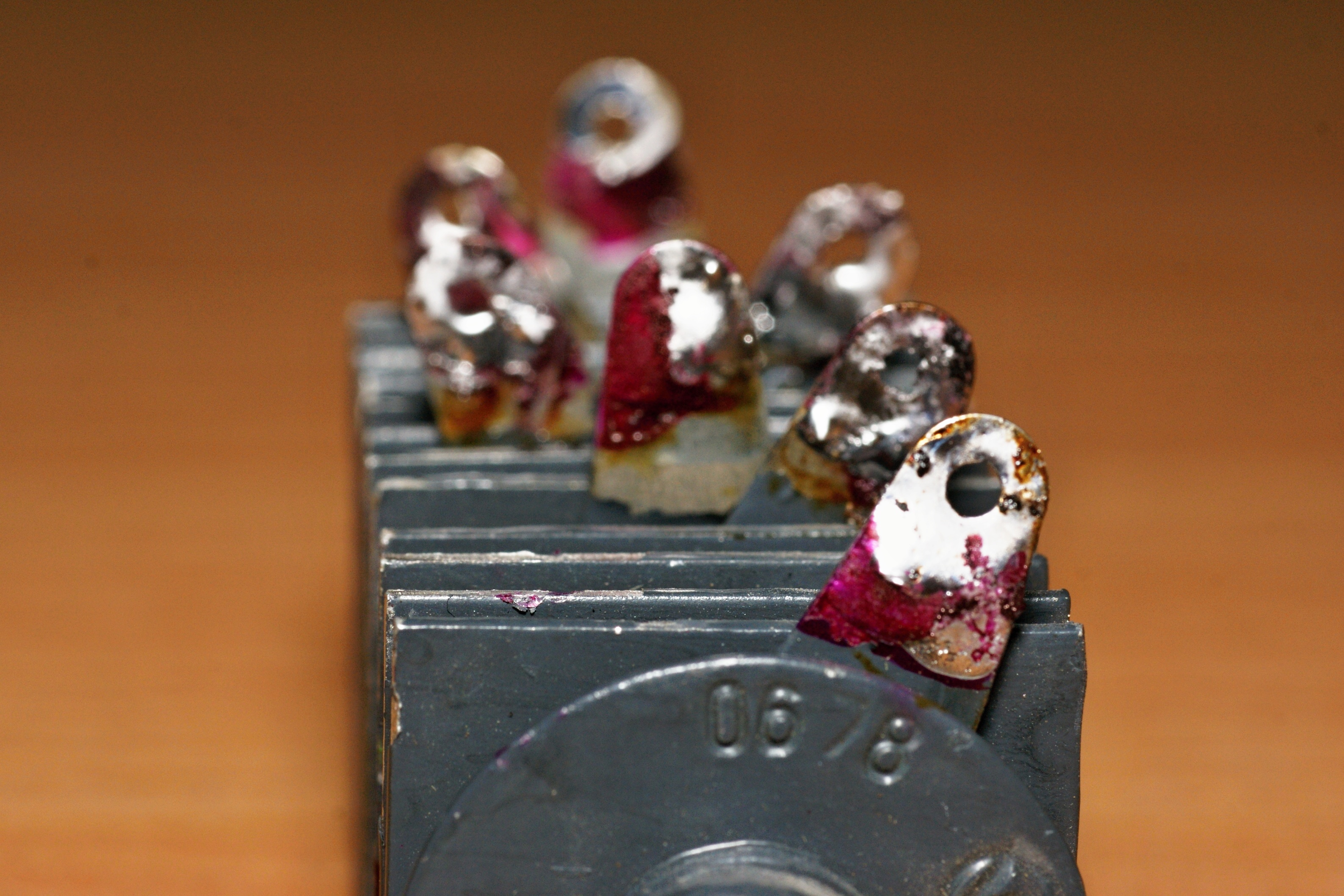

Хотя буква "М" в маркировке говорит нам, что это должен быть простой однофазный мост, выпрямитель имеет рекордное количество отводов - семь, причём распределены они явно неравномерно. Так что истинная схема включения непонятна...

Источники:

1. Геллер Исаак Хаимович. Селеновые выпрямители. М.-Л., Издательство <Энергия>, 1964г. (Массовая радиобиблиотека. Вып. 496).
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Геллер Исаак Хаимович. Селеновые выпрямители. М.-Л., изд-во <Энергия>, 1966г. (Массовая радиобиблиотека. Вып. 615).
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
6. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976.
7. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
