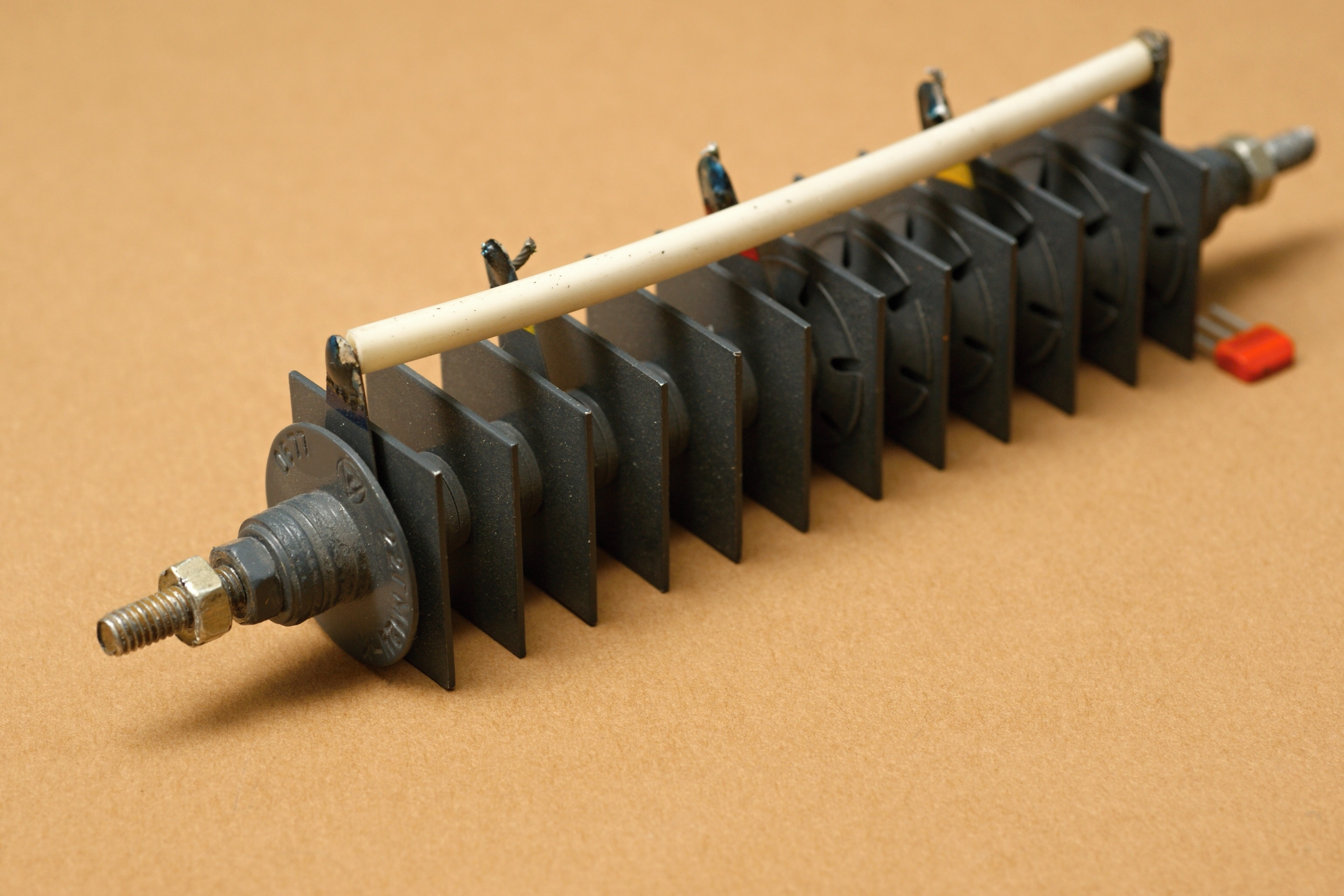

22ГМ12У-К

Селеновый однофазный мост из двенадцати элементов серии "У" - допускающих тройную токовую нагрузку. Подводимое напряжение 75 В, выпрямленное напряжение не менее 55 В, выпрямленный ток 0,5 А.

Производитель - Завод полупроводниковых приборов, Йошкар-Ола (бывш. ПО "Изотоп").

Общие данные на селеновые выпрямители - здесь, на выпрямители из элементов размера 22мм - здесь.

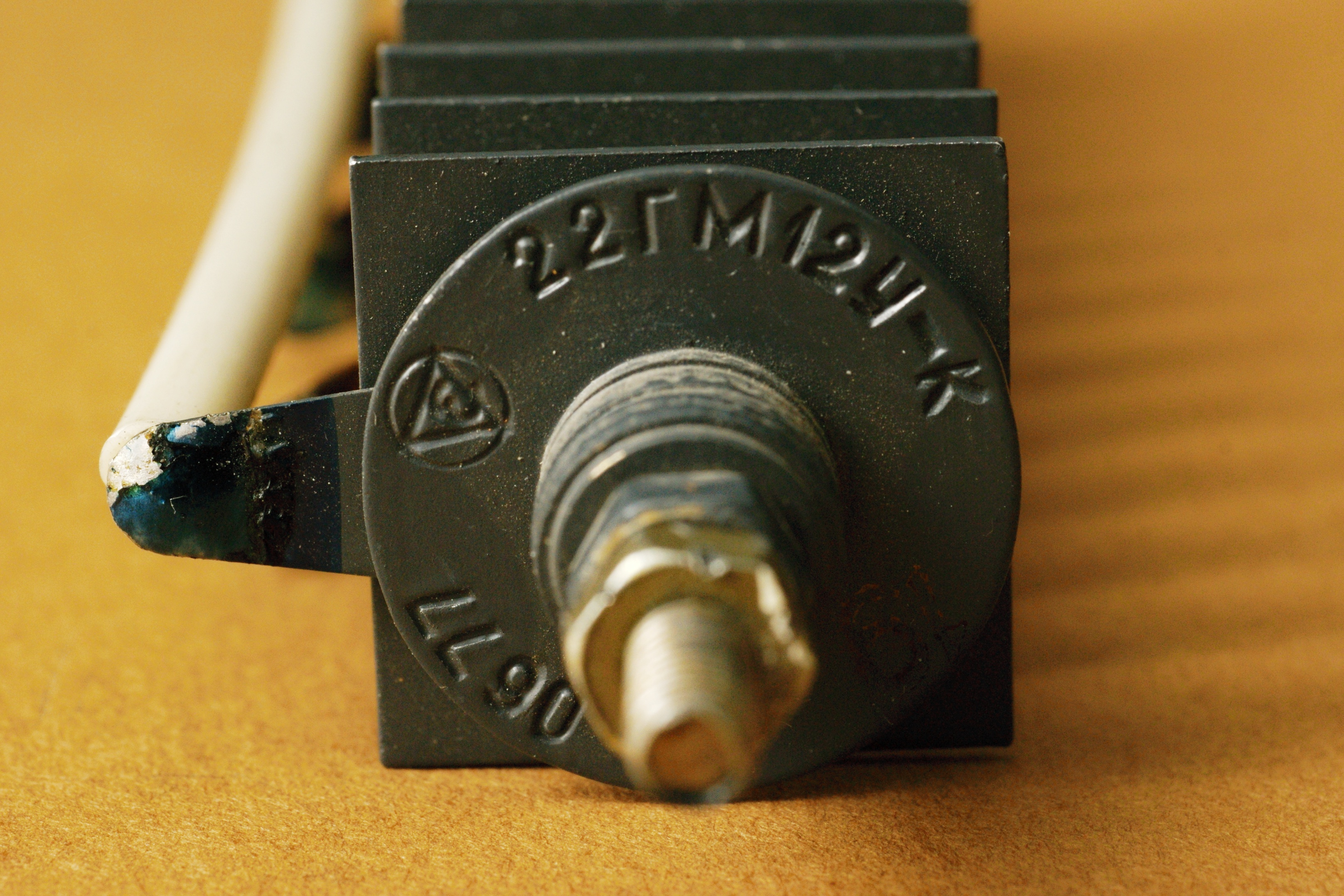

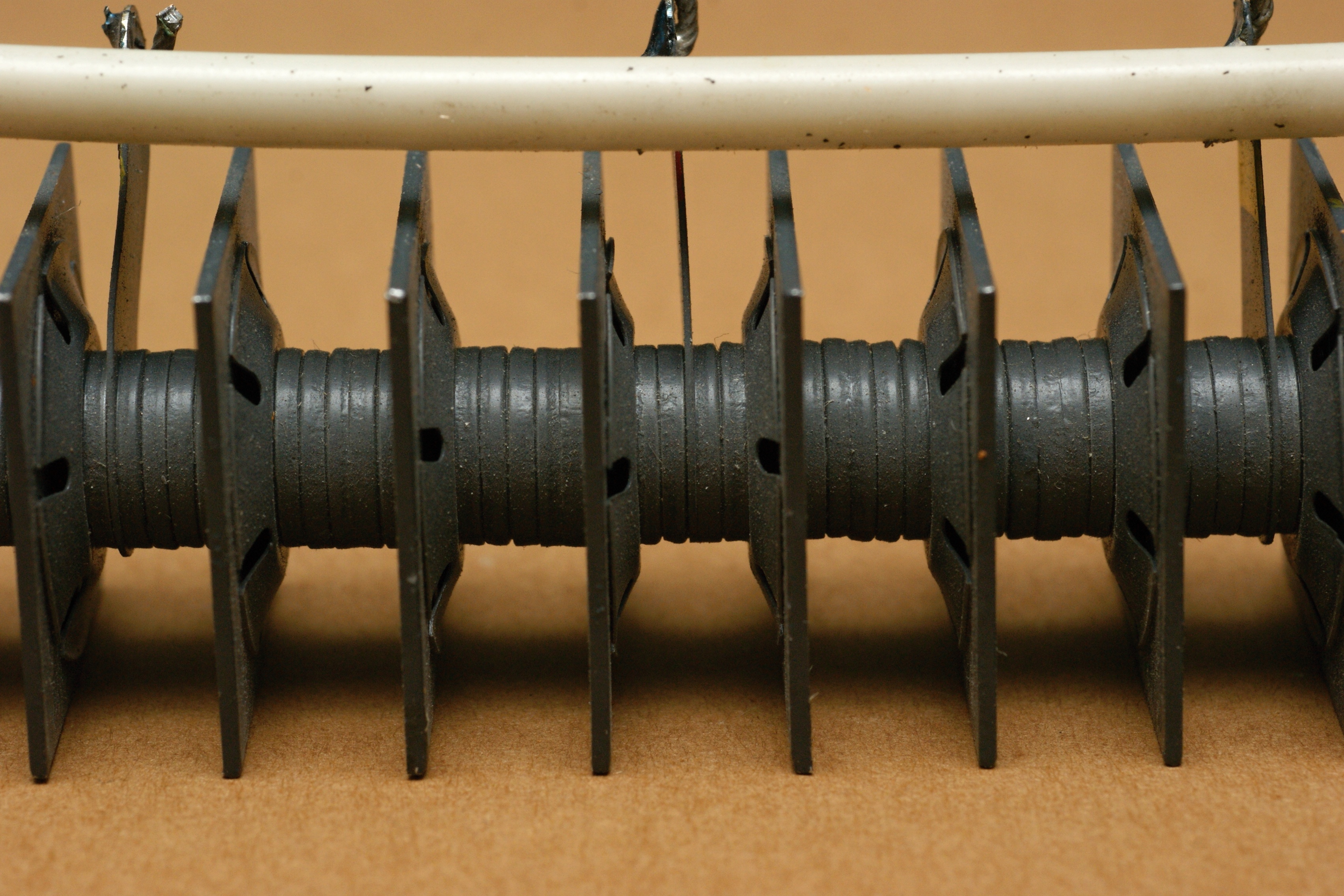

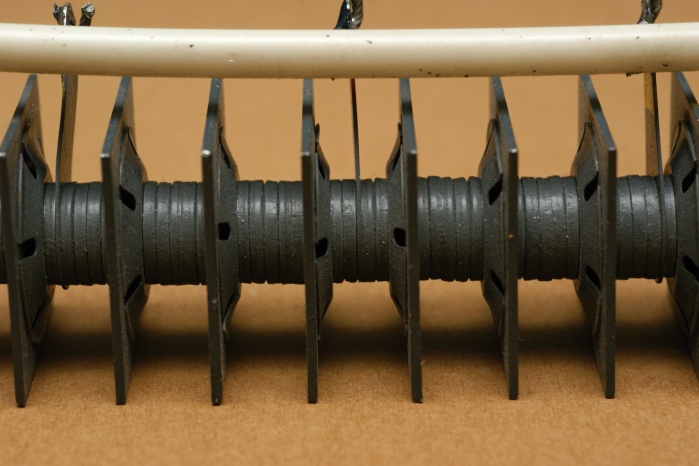

Буква "К" на конце обозначает окрашенное исполнение вентиля, имеющее отклонения от стандарта. И действительно, мы видим что у этого выпрямителя значительно увеличено расстояние между селеновыми элементами за счет дополнительных шайб-проставок. Надо полагать, для облегчения теплового режима.

Источники:

1. Полупроводниковые приборы. Справочник. Издание второе - Министерство электронной промышленности. ВНИИ "Электронстандарт", 1976
2. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
