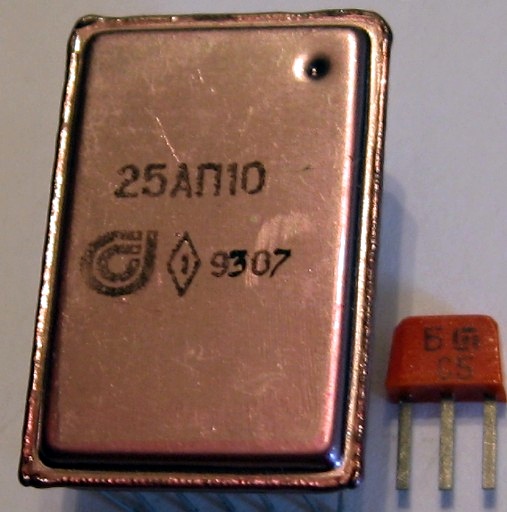

25АП10

Назначение - мультивибратор девятифазный. Предназначена для получения последовательности сдвинутых по времени импульсов; микросборка использовалась в блоке управления камерой системы ТНС-1.

Разработана она была Ленинградским НИИ телевидения, серийное производство организовано на минском НПК "Сигнал" (ПО "Горизонт").

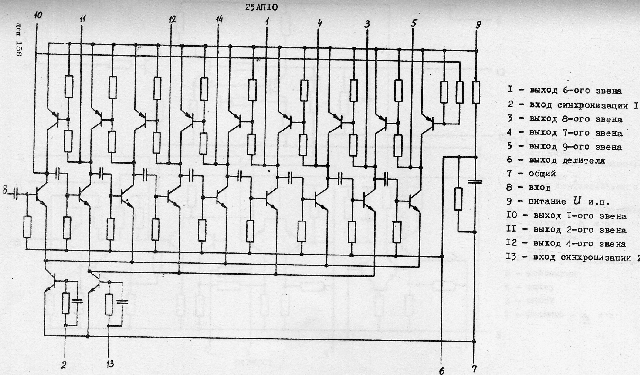

Справочные данные, а вот её внутренности:

Основные технические характеристики

Размах сигнала на выходе не менее 2 В

Временный сдвиг каждого последующего импульса предыдущего 0,5 ± 0,1 мкс

Длительность отрицательного фронта, не более 50 нс

Напряжение питания 5 В + 5%

Ток потребления на частоте 15,625 кГц не болев 1,5 мА.

Мультивибратор работает при температуре от -30 да +60°С окружающей среды, относительной влажности 99% при температуре 35°С и атмосферном давлении от 10-6 мм рт.ст. до 3 атм.
Гарантийная наработка - 10000 ч. Тип корпуса - 155.15-1.

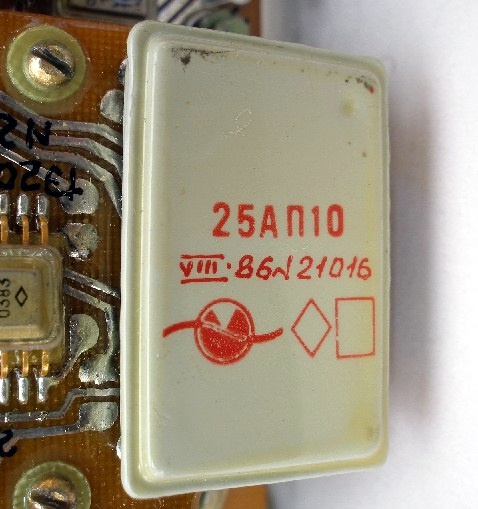

(фото с форума Портативное ретрорадио)

Источники:

1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
