Назначение - выходные каскады, для отдачи заданной мощности
в низкоомную нагрузку (50-75 Ом). Микроузел применялся в передающей
телевизионной аппаратуре серии "Перспектива", совместно с 25УБ22.
Схема представляет собой сложный эмиттерный повторитель с последовательным
управлением, собранный на бескорпусных высокочастотных транзисторах npn-проводимости
типа КТ607А. Транзисторы работают в режиме А. Применение такой схемы позволяет
получить удвоенную мощность на низкоомной выходной нагрузке.
Микроузел работает как при напряжении источников питания +12B/-12В, так +6В/-6В.
В схеме предусмотрена возможность подключения внешнего сопротивления, позволяющего
выставить режим выходных каскадов по постоянному току.
Техническое описание на неё.
Разработана микросборка была в 1977 году Ленинградским НИИ телевидения, серийное производство организовано на минском НПК "Сигнал" (ПО "Горизонт").

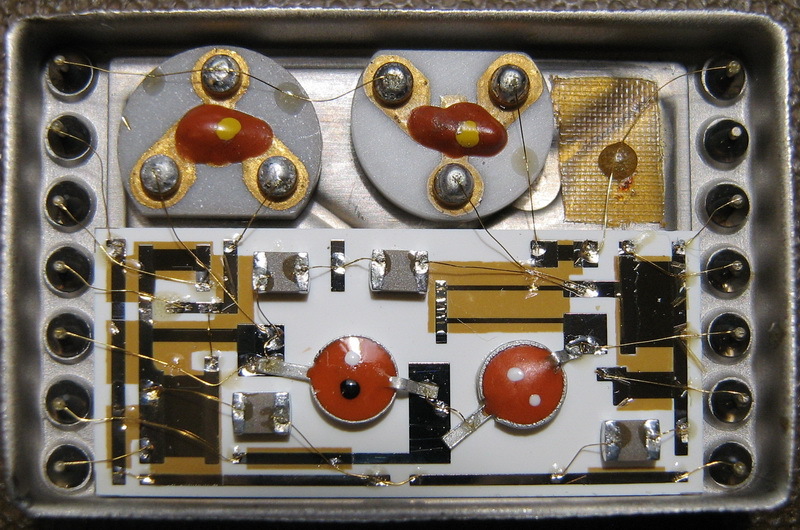

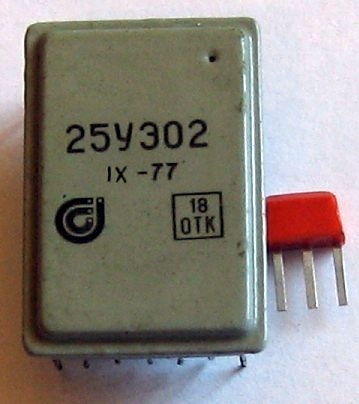

(фото с форума Портативное
ретрорадио)
Источники:
1. Специализированные микросборки передающей телевизионной аппаратуры. Техническое описание. Выпуск 2. Всесоюзный ордена Ленина Научно-исследовательский институт телевидения. 1983.
