2Ц102Б

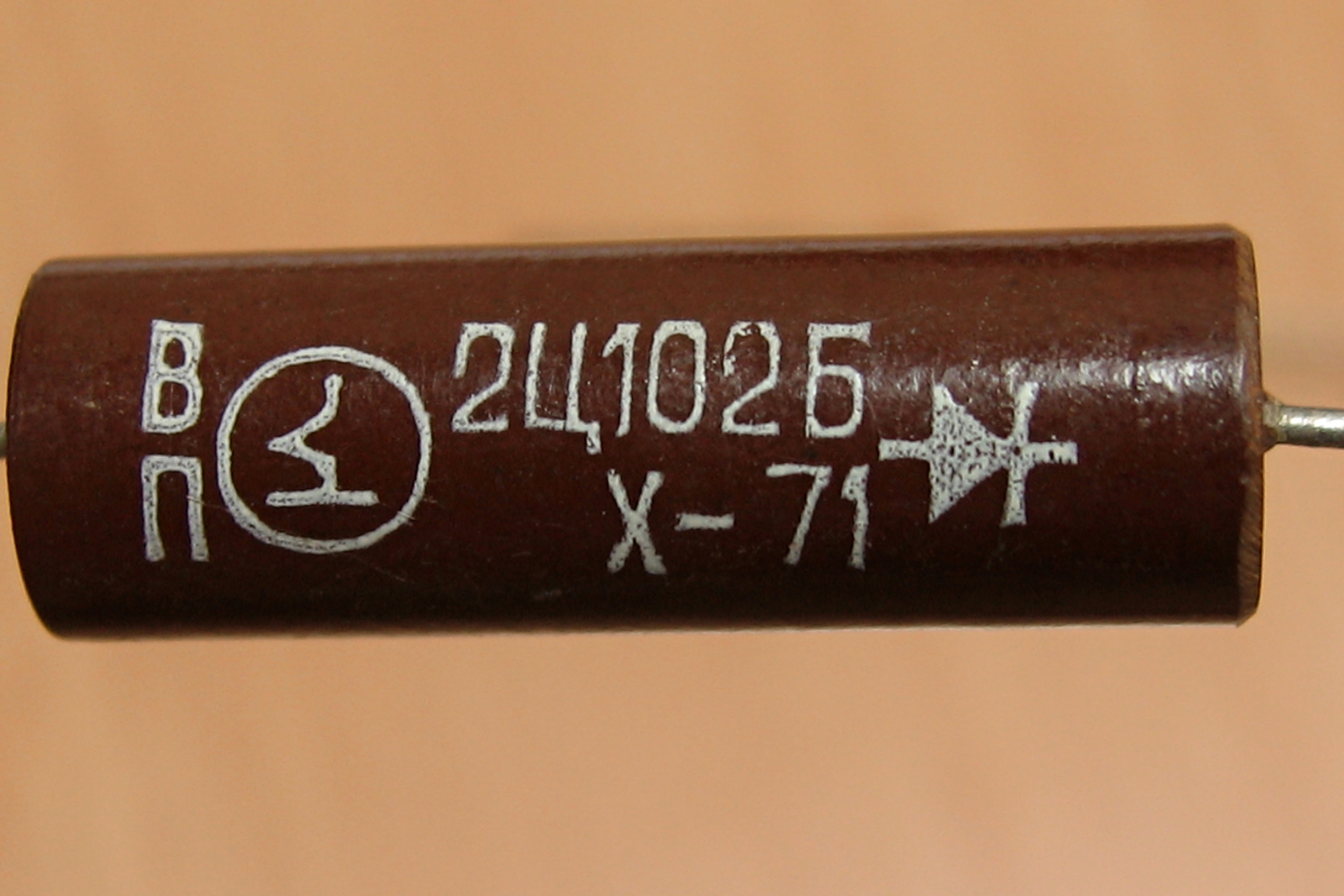

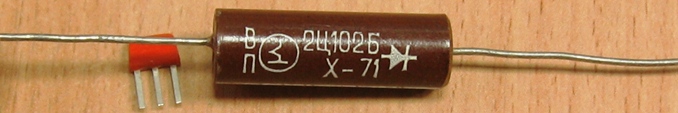

Кремниевый выпрямительный столб, довольно редкий нынче. Справочный лист на него.

Электрические параметры

Максимально допустимый средний прямой ток - 10 мА
Максимально допустимое постоянное обратное напряжение - 1000 В
Постоянное прямое напряжение - 2 В
Постоянный обратный ток - 90 мкА
Диапазон рабочих температур -60...+125°С

Производитель - Томилинский Завод полупроводниковых приборов, ныне НПП "ТЭЗ".

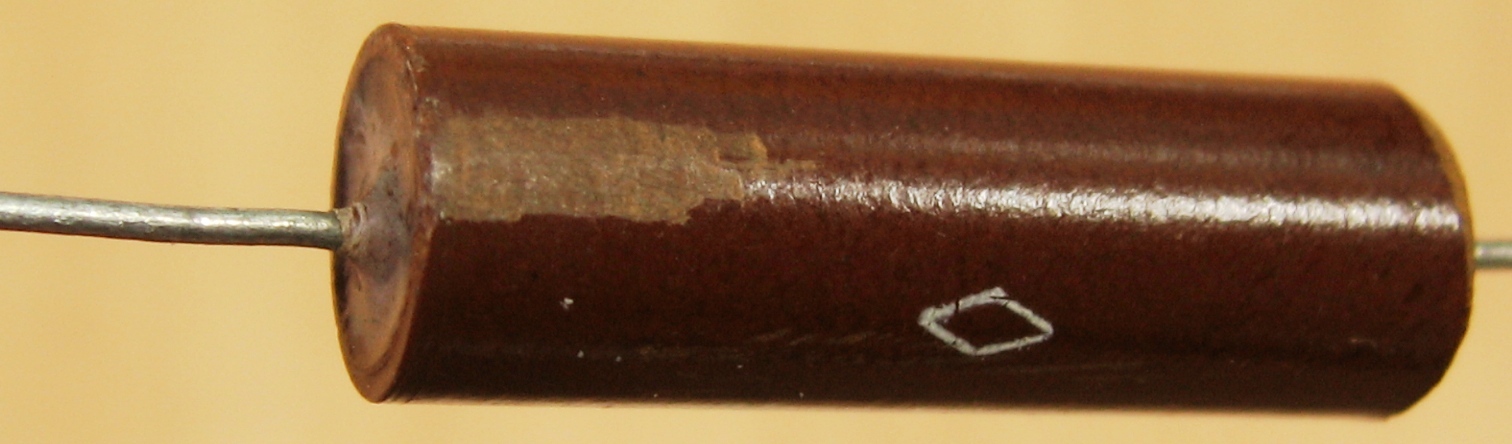

Интересно, что в справочнике он нарисован в прямоугольном корпусе, таком как у 2Ц103А. Хотя на самом деле корпус у него - круглый текстолитовый

Источники:

1. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
2. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы. Справочник/А. В. Баюков, А. Б. Гитцевич, А. А. Зайцев и др.; Под общ. ред. Н. Н. Горюнова. — М.: Энергоатомиздат, 1983.
3. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник/А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др. Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
4. Хрулев А. К., Черепанов В. П. Диоды и их зарубежные аналоги: Справочник. В 3 т. Том 1. - М.: ИП РадиоСофт, 1999.
