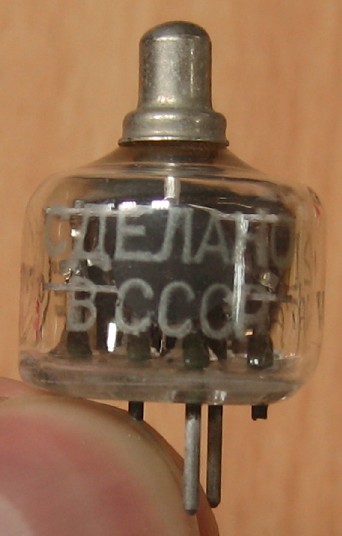

2Д1С

   Измерительный (детекторный) СВЧ диод. Предназначен для индикации или измерения мощности СВЧ генераторов. Может применяться и в детекторных головках вольтметров, но имеет малое максимальное обратное напряжение, что ограничивает диапазон измеряемых напряжений.

   Справочный лист на него. Первоначально выпускался под названием ДИ2-10.

   Имеет торцевой катод и цилиндрический анод малого диаметра, что при малом расстоянии анод-катод дает очень малую емкость анод-катод.

   Производитель - "Светлана", Санкт-Петербург.

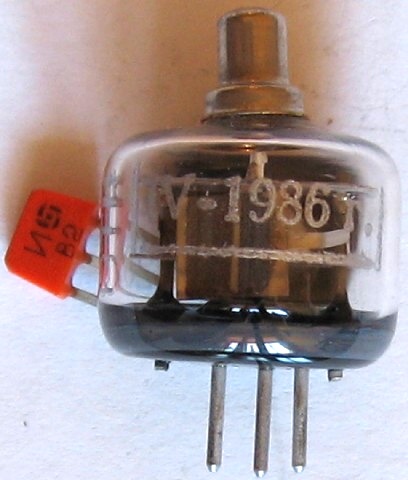

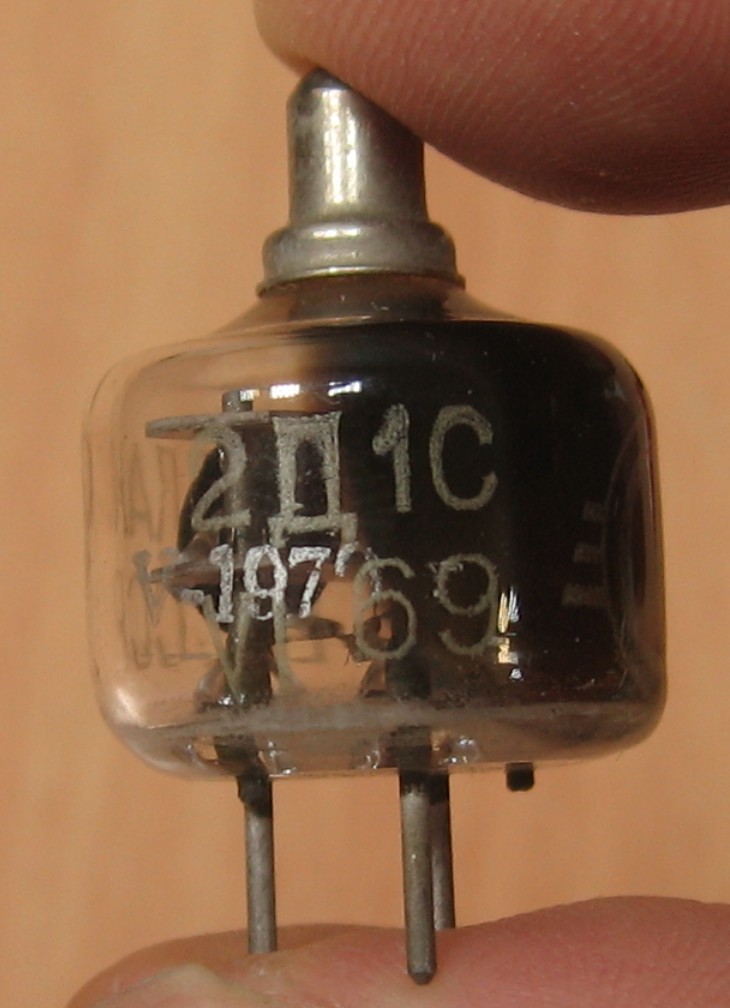

   Что интересно - уже к 1969 году лампа была снята с массового выпуска (согласно пометке в справочнике "в новых разработках не применять"). Для ее замены был выпущена 6Д8Д. Но - как видно, малыми сериями она производилась как минимум до 1986 года.
Конструкция лампы

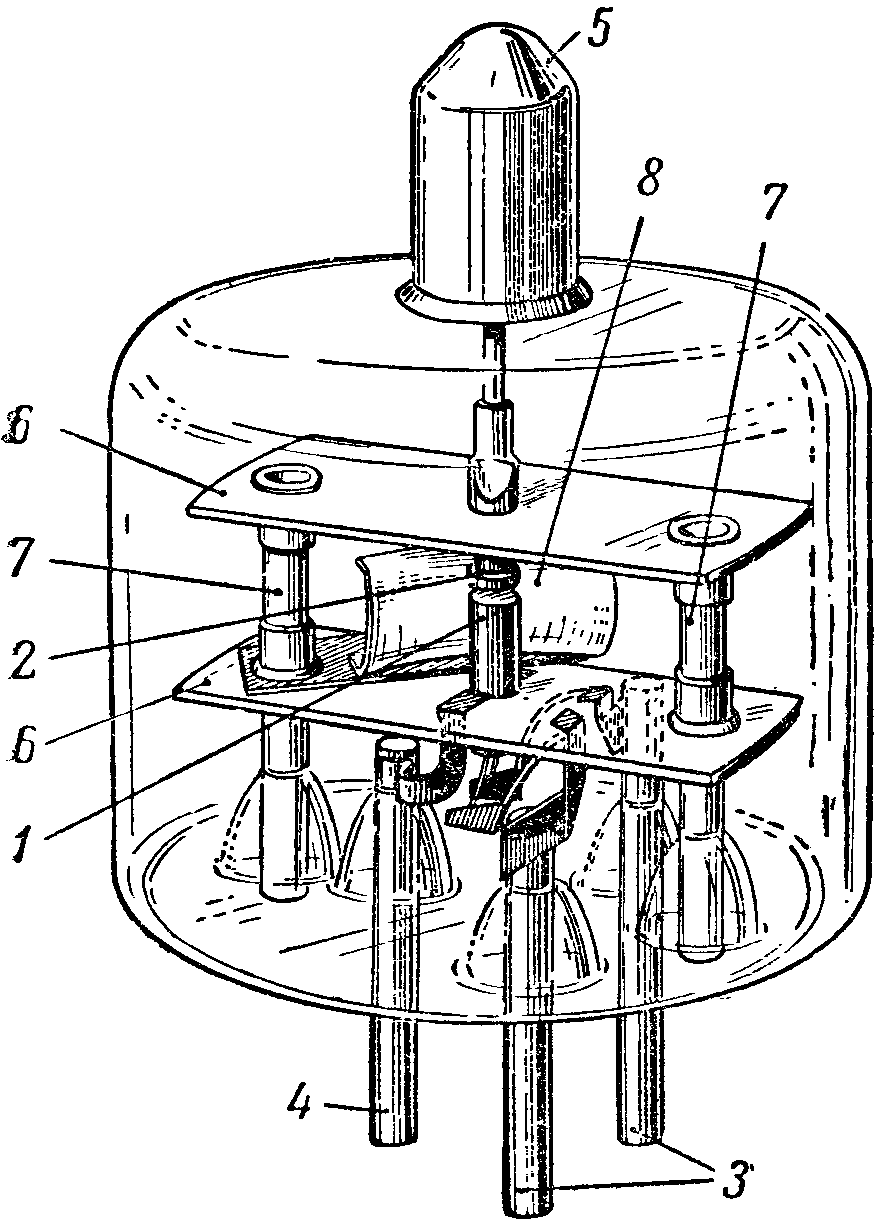

Подогревный катод (1) торцом, на который наносится оксидный слой, обращен к аноду (2).

(3) — выводы нагревателя; (4) — вывод катода; (5) — вывод анода; (6) — слюдяные держатели, служащие для монтажа электродов; (7) — монтажные стойки, (8) — пластинка геттера (газопоглотителя).

Электрические параметры

Напряжение накала - 2,3 В
Ток накала - 400 мА
Напряжение анода - 5 В
Ток анода - 1,6 мА
Емкость анод-катод - 0,25 пФ
Мощность, рассеиваемая анодом - 0,01 Вт
Максимальное обратное напряжение - 100 В
Максимальный выпрямленный ток - 0,1 мА
Максимальная рабочая частота - 3000 МГц

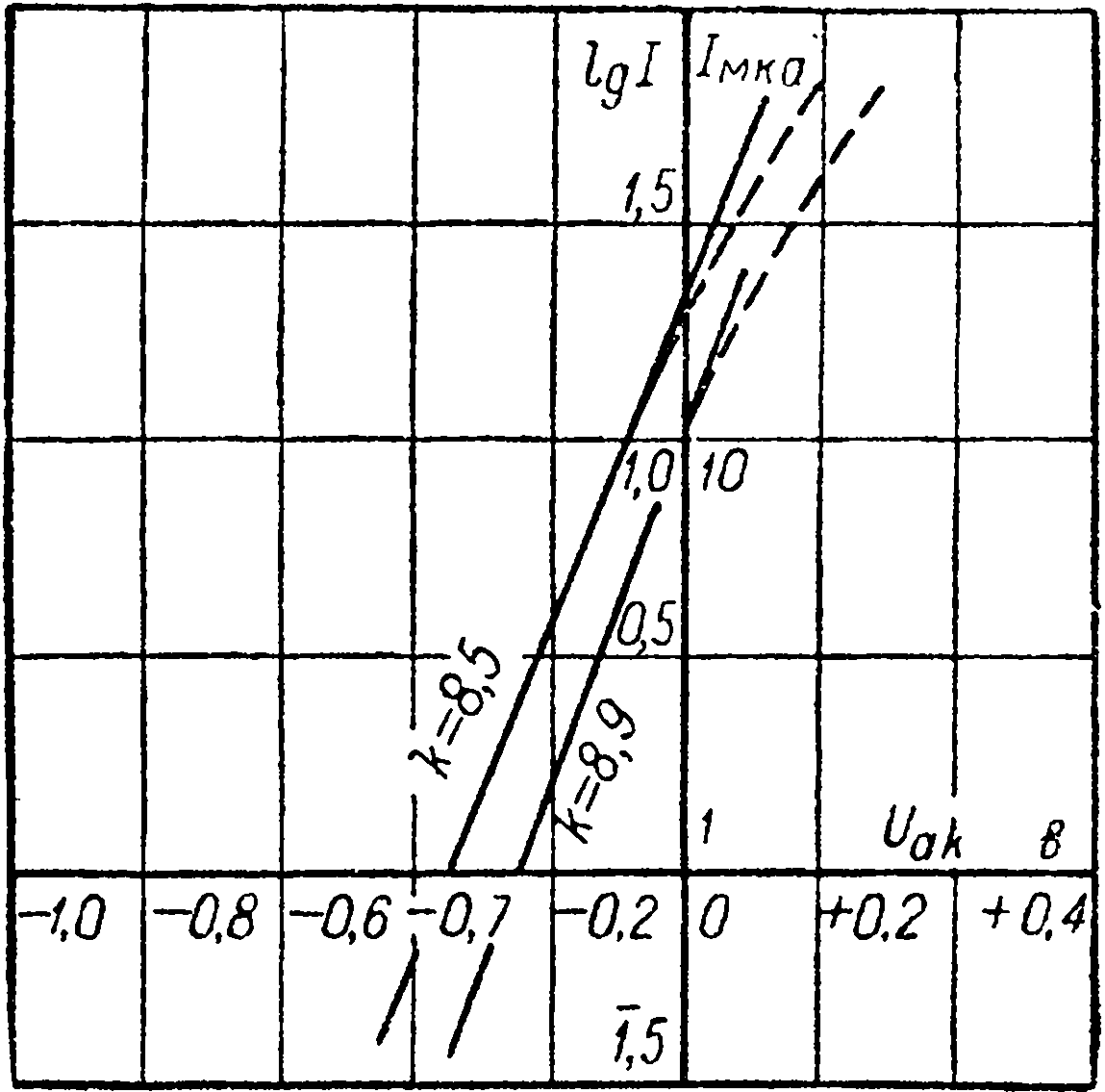

Вольт-амперная характеристика:

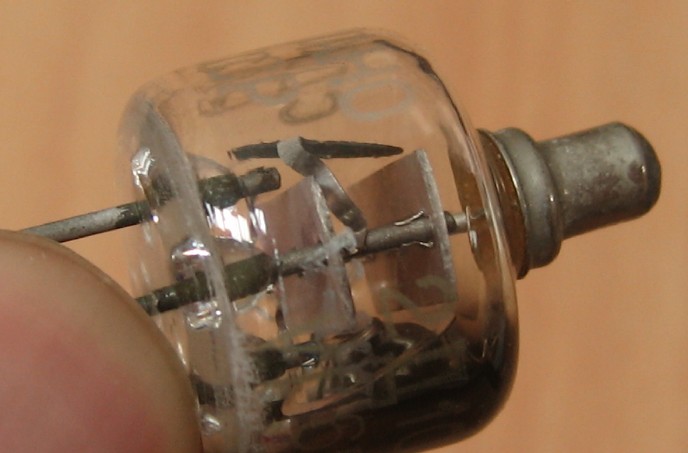

Как видно, конструкция лампы могла быть разной... по крайней мере, конструкция геттера:
