6Д8Д

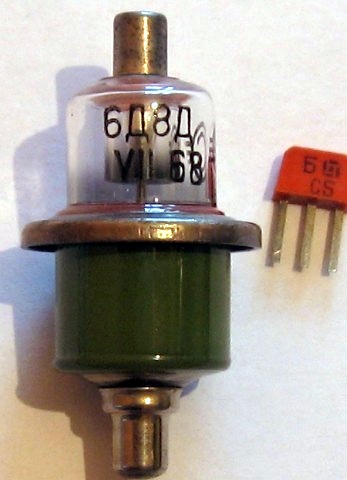

Вот необычная по конструкции лампа, маячковая - корпус с дисковыми впаями.

Высокочастотный детекторный диод. Предназначен для индикации или измерения мощности СВЧ генеpатоpов. Разработан взамен 2Д1С.

Справочные данные на него.

Производитель - "Светлана", Санкт-Петербург.

Электрические параметры

Напряжение накала - номинальное 6,3 В, пределы 5,7...7,0 В
Ток накала - 450 мА
Номинальное напряжение на аноде - 150 В (эффективное значение)
Ток анода - 120 мкА (эффективное значение)
Емкость анод-катод - 0,3...0,5 пФ
Резонансная частота - 5450 МГц
Максимальный средний ток анода - 180 мкА
Максимальная мощность, рассеиваемая на аноде - 10 мВт
Долговечность - не менее 400 ч

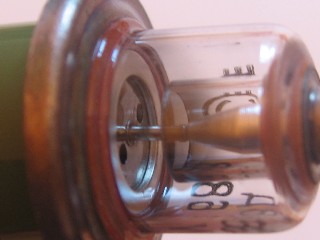

Катод торцевой, оксидный, подогревный. Керн катода изготовлен из никеля с присадкой кремния.

Использование тонкой инваровой фольги для крепления катода к фланцу обеспечивает минимальные потери тепла на нагревание выводов и повышает экономичность катода.

Особенностью технологического процесса производства маячковых ламп является индивидуальная установка расстояния сетка-катод для каждой лампы. Необходимое расстояние устанавливается путем деформации диафрагмы. Точность соблюдения заданного расстояния проверяется путем измерения холодной емкости между сеткой и катодом.

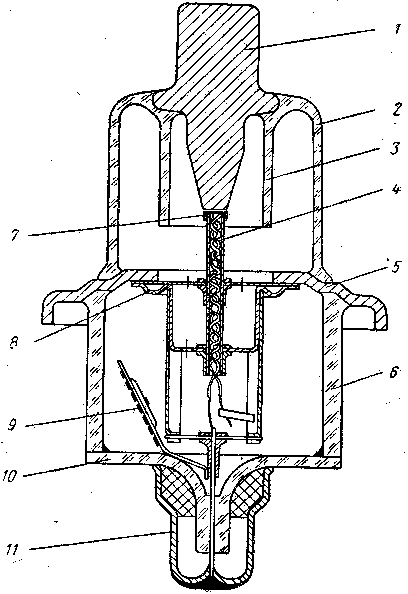

1 - анод; 2 - анодный изолятор; 3 - экран; 4 - подогреватель; 5 - катодный вывод; 6 - катодный изолятор; 7 - катод; 8 - диафрагма; 9 - газопоглотитель; 10 - ножка; 11 - вывод подогревателя

Диаметр катода 1,0 мм, расстояние анод-катод 0,1 мм.

Источники:

1. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
2. И.Г. Бергельсон, Н.К. Дадерко, Н.В. Пароль, В.М. Петухов. Современные приемно-усилительные лампы. - М., "Советское радио", 1967.
