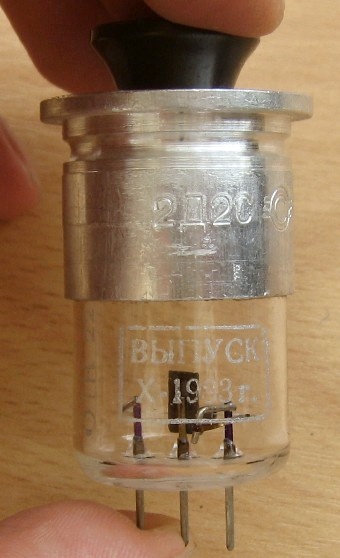

Еще один шумовой диод СВЧ диапазона. Используется в схемах генераторов эталонных шумовых колебаний, предназначенных для измерения коэффициента шума СВЧ усилителей. Справочный лист на него, этикетка (спасибо scAvenger'у!) и данные из отраслевого справочника. Производитель - "Светлана", Санкт-Петербург.
|
 |
|
Первоначально эта лампа выпускалась под названием ЛГ-16, затем ДШ2-10 (понятно, Диод Шумовой). Собственно, история переименований недвусмысленно говорит нам о том, что лампа была скопирована с трофейной немецкой LG16 от Telefunken. Это подтверждает и конструкция, нетипичная для большинства отечественных ламп имеющих американские корни, но характерная именно для "Wehrmachtsröhren".
Пример использования такого диода - коаксиальный генератор шума от Г2-32. |
 |

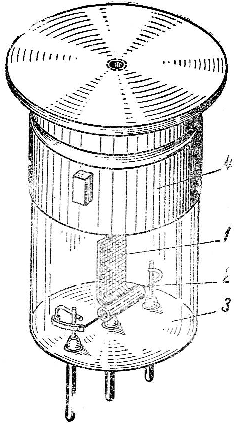

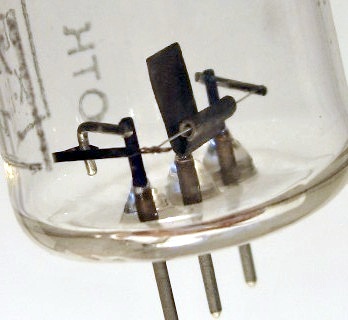

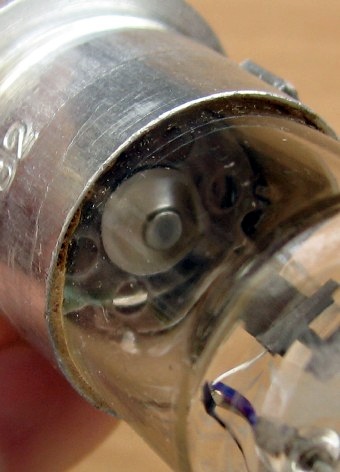

Интересная конструкция электродной системы:

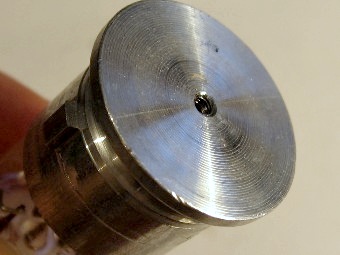

Лампа имеет цилиндрический чернённый анод малого радиуса (1) с большим наружным ребром и оксидно-ториевый прямонакальный катод (2). Короткие разнесенные вводы и плоская ножка (3) обеспечивают малую величину междуэлектродной емкости и высокую предельную частоту (Ска = 0,8 пФ, fдоп = 3000 МГц) В верхней части баллона размещается металлический держатель (4). |
Источники:
1. Электровакуумные приборы (Справочник). - М.-Л. Государственное энергетическое издательство, 1956.
2. Л.А. Дудник. Испытания электронных ламп. - Издательство "Советское радио",
Москва, 1958.
3. Н.В. Пароль, В.М. Петухов. Приемно-усилительные лампы.- Издательство "Советское радио", Москва, 1966 (Библиотека "Элементы радиоэлектронной аппаратуры", вып. 1).
4. Справочник по електронни лампи. Йордан Боянов. Държавно издателство "Техника". 1966.
5. Хлебников Н.Н. Электронные приборы. М.: "Связь", 1966.
6. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
7. Электровакуумные приборы. Справочник. Том II. Приемно-усилительные лампы. Издание
третье. Научно-исследовательский институт. 1967г.
8. Черепанов В.П., Коневских В.М., Львов В.Н. Газоразрядные источники шумов. М., Изд-во "Советское радио", 1968.
9. Булычев А.Л. и др. Справочник по электровакуумным приборам/А.Л. Булычев, В.И. Галкин,
В.А. Прохоренко.- Мн.: Беларусь, 1982.
