2N1819-2N1823

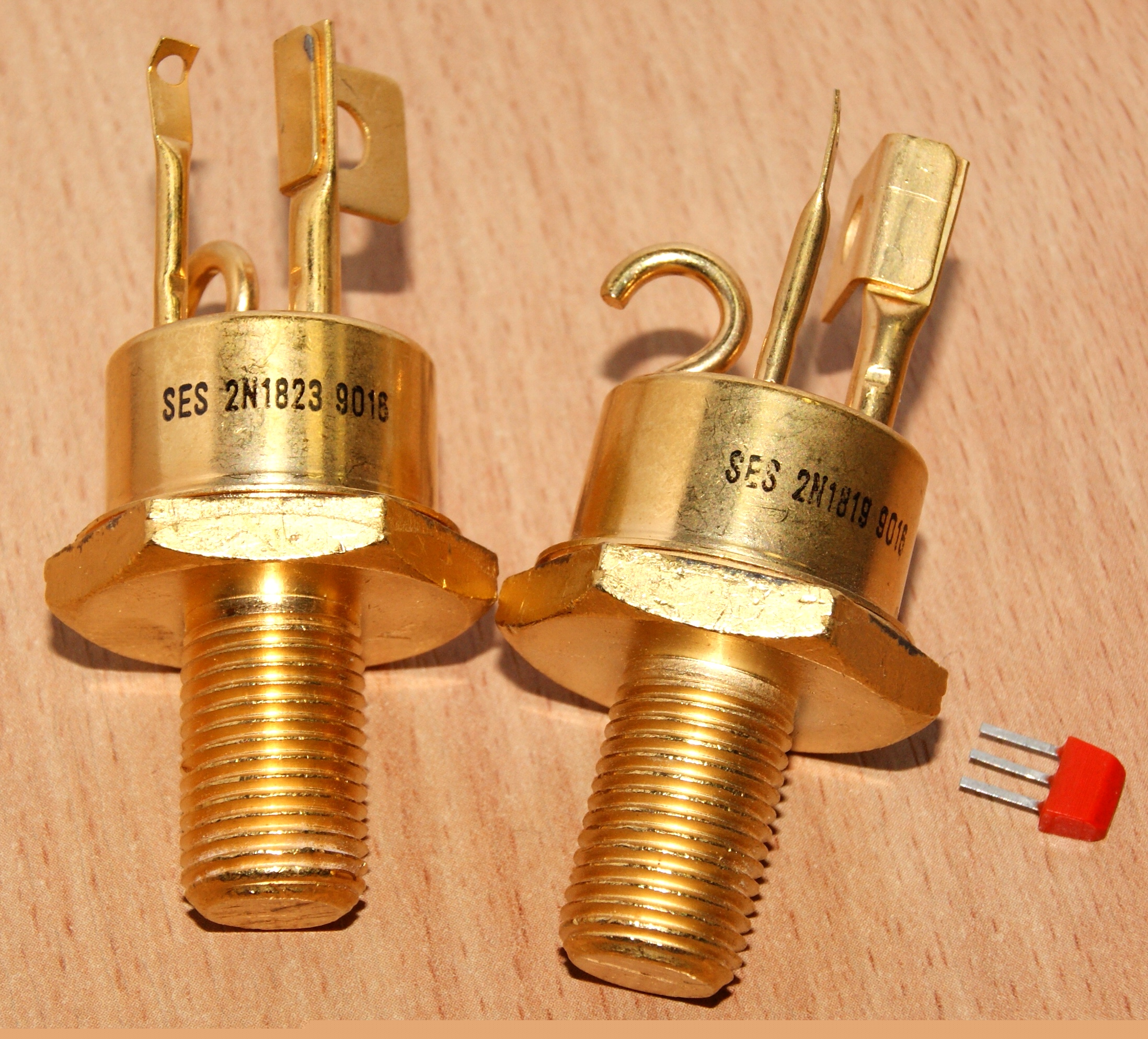

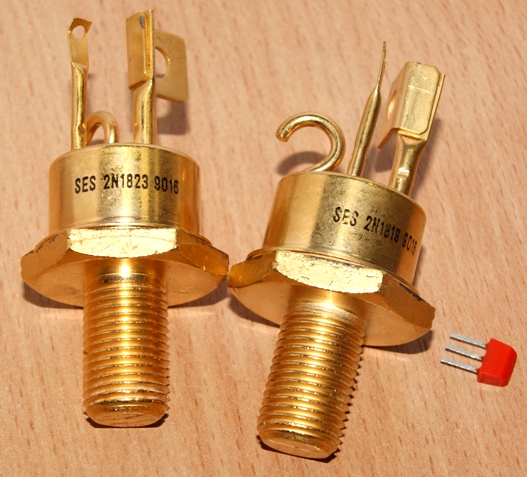

Совершенно шикарные транзисторы! выглядят просто потрясающе.

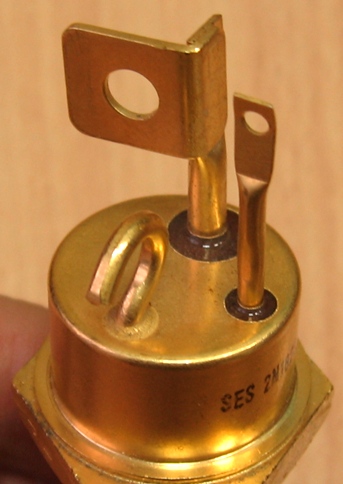

Внешне они похожи на отечественные транзисторы ТКД, что и не удивительно - это тоже силовые кремниевые сплавные транзисторы для работы в ключевых и усилительных режимах. Параметры для биполярных транзисторов весьма солидные (2N1819 / 2N1823):

Максимальное напряжение коллектор-эмиттер - 200 / 50 В
Максимальный средний ток коллектора - 30 А
Максимальная средняя рассеиваемая мощность - 250 Вт* (!)
Максимальная мощность в импульсе - 6000 Вт
Коэффициент усиления h21Э - не менее 10
Граничная частота усиления по току 14,5 / 16 кГц
Время включения - 17 / 20 мкс
Время выключения - 13 / 15 мкс
Сопротивление коллектор-эмиттер в режиме насыщения - 0,042...0,1 / 0,037...0,075 Ом
Температура p-n перехода -65...+175 °С

* Средняя мощность несуразно велика - при токе в 30 ампер аж целых 250 ватт. Полагаю, причиной тому может быть то, что они предназначались для работы не только в ключевом, но и в линейном режиме.

 Справочный лист на них. Производитель - фирма Powerex Inc (до 1986 года бывшая полупроводниковым подразделением фирмы Westinghouse Electric Company... серьёзная такая компания...).

Интересно, что pdf-ка датирована январём 1964 года (а в ней есть отсылки и к более ранним документам). То есть эти транзисторы начали выпускаться в начале 60-х годов... полагаю, для того времени они были весьма крутыми... и, судя по моим образцам, производились как минимум до 1990 года. Надо полагать, такая долгая история обусловлена военным назначением.

(экспонаты предоставлены фирмой ЗАО "Электронные системы контроля", г. Пермь.)

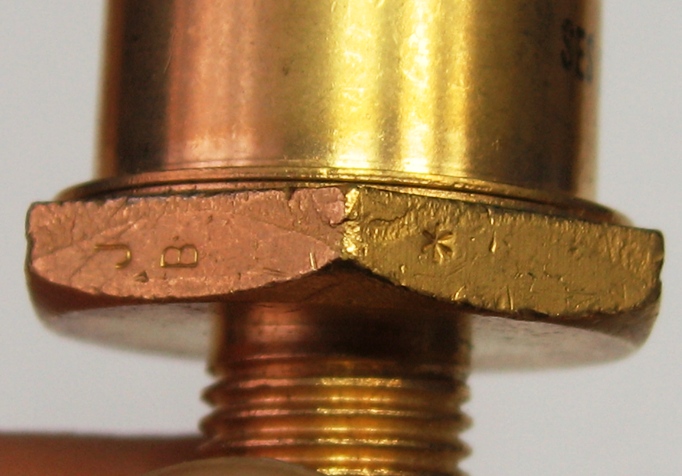

На основании корпуса выбиты различные знаки:
