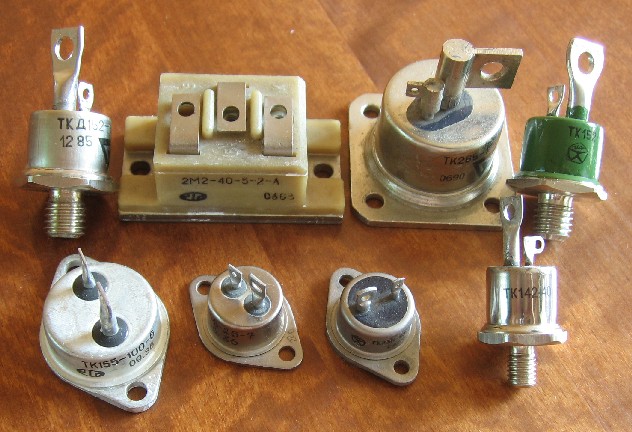

Силовые транзисторы и транзисторные модули

Весьма примечательные приборы, совершенно не похожие внешне на обычные транзисторы.

Согласно ГОСТ 20859.1-79, обозначение транзисторов состоит из элементов:

Первый элемент — "ТК" (транзистор)
Второй элемент — "Д" (для составных транзисторов по схеме Дарлингтона)
Третий элемент - цифра, порядковый номер модификации
Четвертый элемент — условный размер корпуса, согласно табл.1
Пятый элемент - условный номер типа корпуса, согласно табл.2
Шестой элемент - максимально допустимый импульсный ток, А
Седьмой элемент - класс по максимально допустимому импульсному напряжению коллектор-база, в сотнях Вольт.
Восьмой элемент - группа по напряжению насыщения.
Кроме этого, может указываться группа по климатическому исполнению и категории размещения - УХЛ2, к примеру.

Для приборов с военной приёмкой впереди ставится цифра "2" (кремниевые), например - 2ТКД155

Табл.1

Приборы штыревого исполнения Приборы таблеточного исполнения
Размер шестигранника под ключ, мм Обозначение типоразмера Диаметр корпуса, мм Обозначение типоразмера
11 1 - 1
14 2 40 2
17 3 52 3
22 4 58 4
27 5 73 5
32 6 85 6
41 7 105 7
    125 8

Табл.2

Конструктивное исполнение корпуса прибора Обозначение
Штыревой с гибким выводом 1
Штыревой с жестким выводом 2
Таблеточный 3
Под запрессовку 4
Фланцевый 5

ТК-40
ТК135-25
ТК142-40, ТК142-50, ТК142-63
ТК152-50, ТК152-63
ТК155-100
ТК235-40, ТК235-63
ТК265-125, ТК265-250
ТК335-32, ТК335-40
ТКД152-63
2ТКД155-40
ТКД165-125
ТКД265-125
ТКД335-25

Система обозначения транзисторных модулей советского периода:

Первый элемент — "М" (модуль)
Второй элемент — "П" (потенциальных, т.е. основание гальванически соединено с одним из выводов)
Третий элемент - "ТК" (транзисторный)
Четвертый элемент - "Д" (для модулей на составных транзисторах); надо сказать, что иные мне и не встречались
Пятый элемент - номер разработки (для первого варианта цифра не ставилась)
Шестой элемент - максимально допустимый импульсный ток, А
Седьмой элемент - класс по максимально допустимому импульсному напряжению коллектор-база, в сотнях Вольт.

Далее могли указываться группы по напряжению насыщения, быстродействию и т.п.

Кроме того, выпускались модули с нестандартным обозначением:

2М2 - соответствуют модулям МТКД
2М5 - МТКД-3
1М3 - МПТКД

В нынешнее время модули выпускаются рядом отечественных фирм, каждая из которых имеет свою собственную систему обозначений, не совпадающую с советскими стандартами.

1М3-40
2М2-40
М2ТКП-125
МДТКИ2-200
МПТКД-40...МПТКД-100
МТКД-40*
