2N441

Старый низкочастотный (граничная частота всего 10 кГц!) германиевый p-n-p транзистор большой мощности производства Delco Electronics (одно из подразделений GM).

Электрические параметры

Статический коэффициент передачи тока - 20...40
Максимальное напряжение коллектор-база - 40 В
Максимальный ток коллектора - 15 А
Рассеиваемая мощность - 70 Вт
Обратный ток коллектора - не более 8 мА
Постоянная времени нарастания/спада - 15 мкс

Подробнее можно посмотреть здесь.

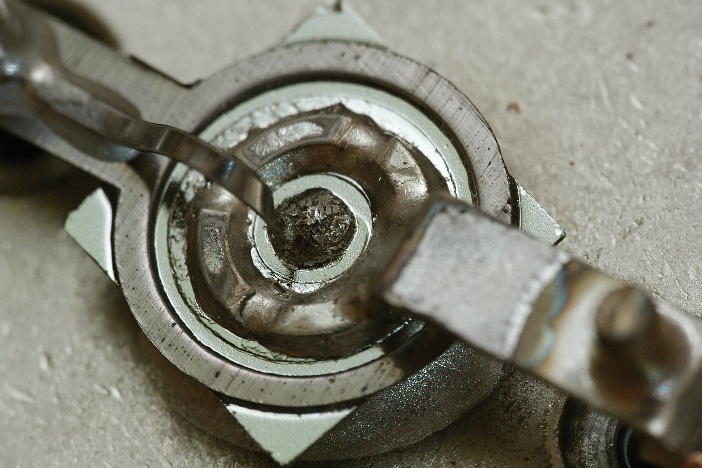

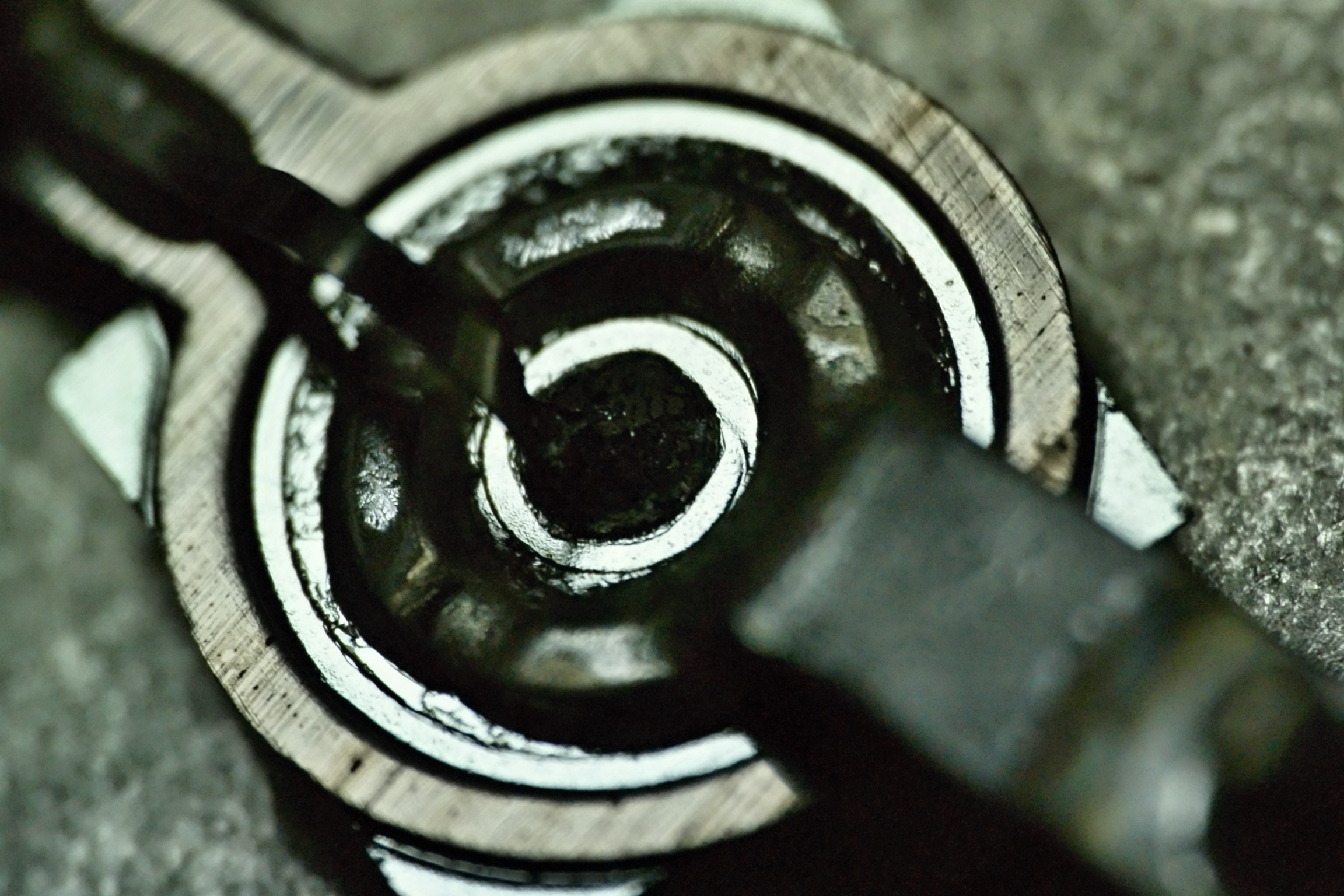

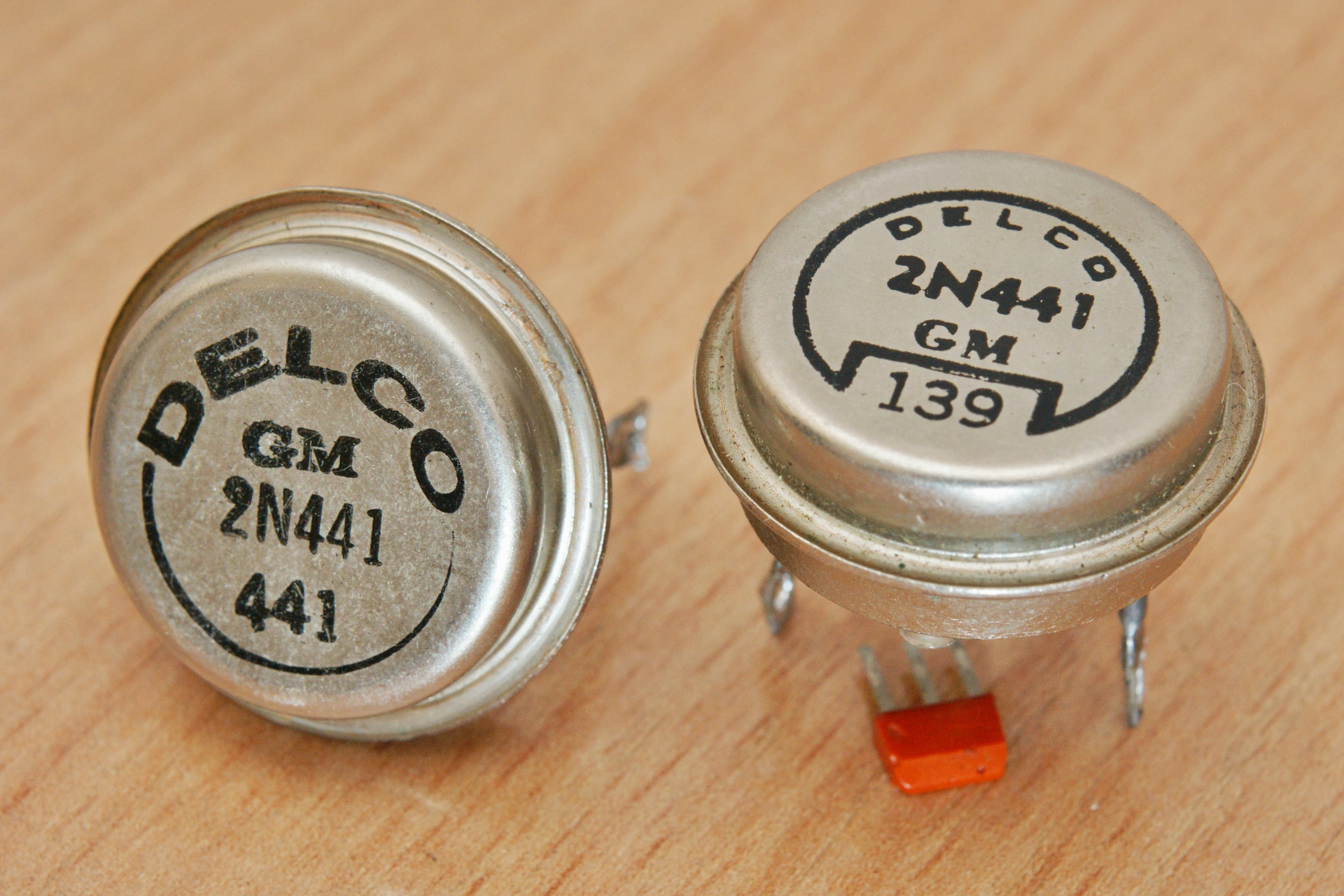

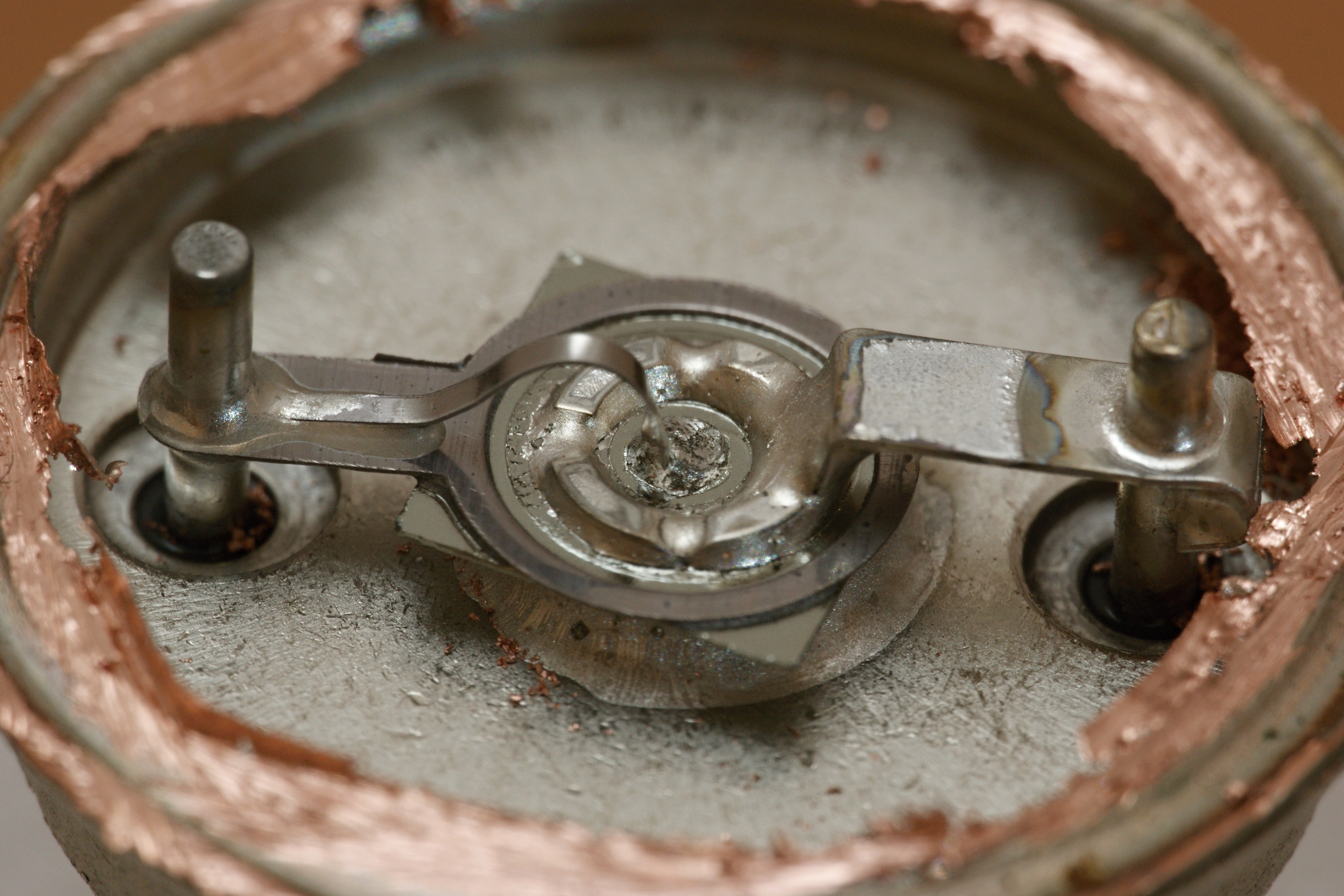

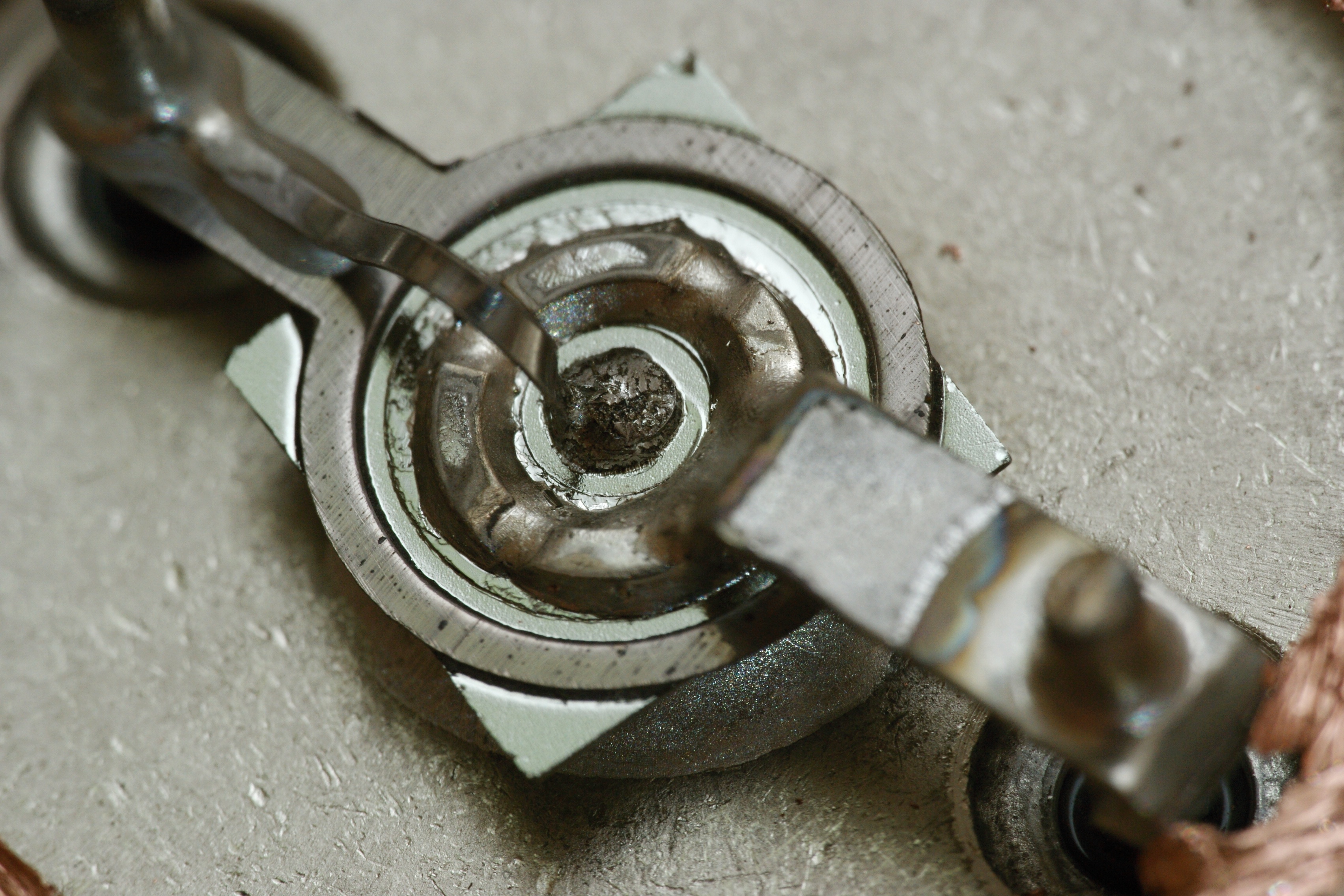

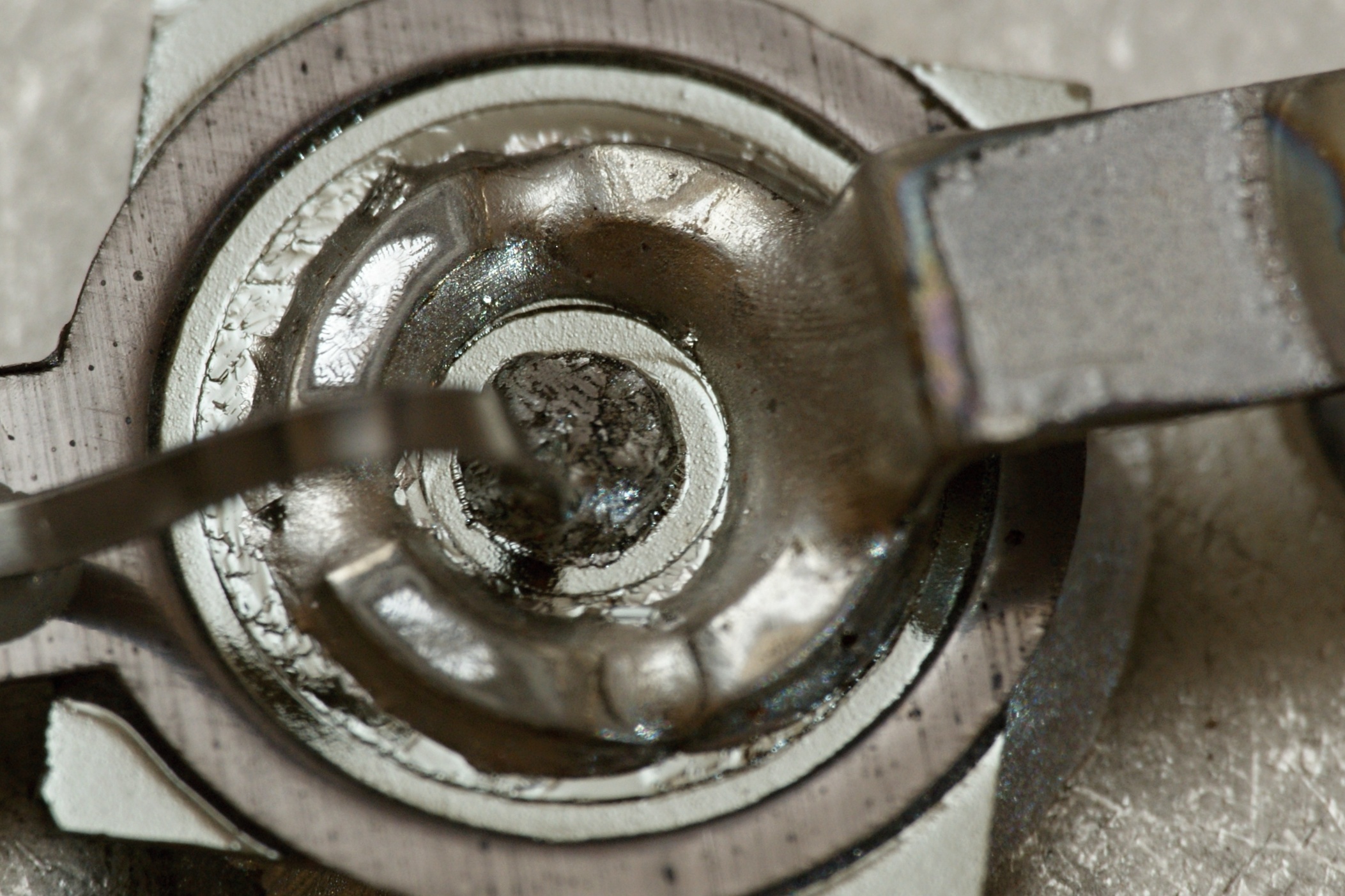

Посмотрим на корпус ТО-36 :

Источники

1. RCA Transistor manual. 1964.
2. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
