2ПСТ-М

Микросборка представляет собой микроэлектронный преобразователь сопротивления в ток; аналогична ПСТ-М и отличается от нее электрическими параметрами.

Преобразователь в комплекте с элементами схемы включения предназначен для преобразования изменения сопротивления тензорезисторных датчиков мостового или полумостового типа в унифицированный токовый сигнал с прямой (возрастающей) или инверсной (падающей) характеристикой. Предназначен для использования в измерительных преобразователях теплоэнергетических параметров типа Сапфир.

Производители - московский завод "Манометр" и чебоксарский "Завод Электроники и Механики".

Электрические параметры

Диапазон изменения выходного сигнала 0-5 мА; 0-20 мА; 4-20 мА
Нелинейность преобразования - не более 0,2%
Пульсация выходного сигнала, не более:
на частотах выше 5 Гц
   для преобразователей с выходным сигналом 0-5 мА - 0,6%
   для преобразователей с выходным сигналом 0-20 мА, 4-20 мА - 0,25%
на частотах ниже 5 Гц
   для преобразователей группы 1 - 0,04%
   для преобразователей группы 2 - 0,06%
Эквивалентное сопротивление тензорезисторного моста
   номинальное значение 4,5+0,35 кОм
   максимальное значение 5,3 кОм
Стабилизированный ток питания тензорезисторного моста - 1,5+0,15 мА
Минимальный ток потребления - 3,0...0,6 мА
Нелинейность преобразования корректирующего устройства - не более 1,0%
Диапазон рабочих температур -50...+80°С

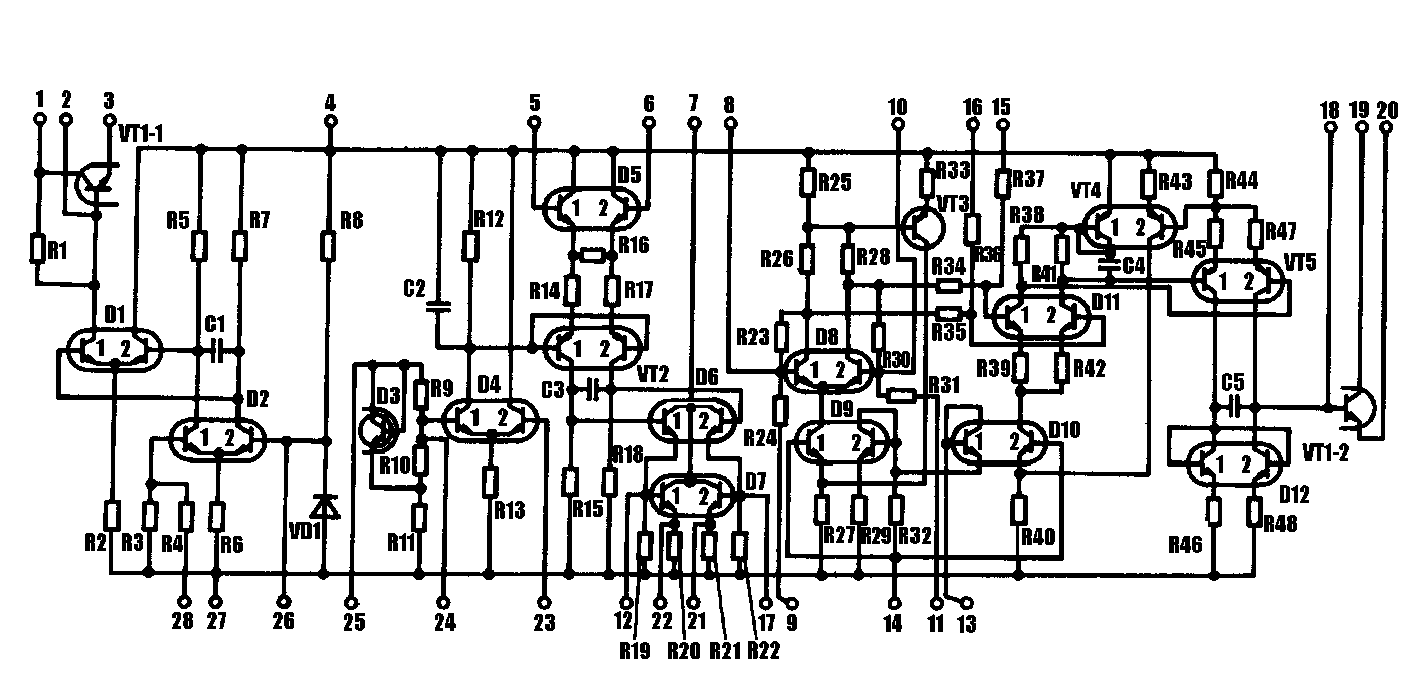

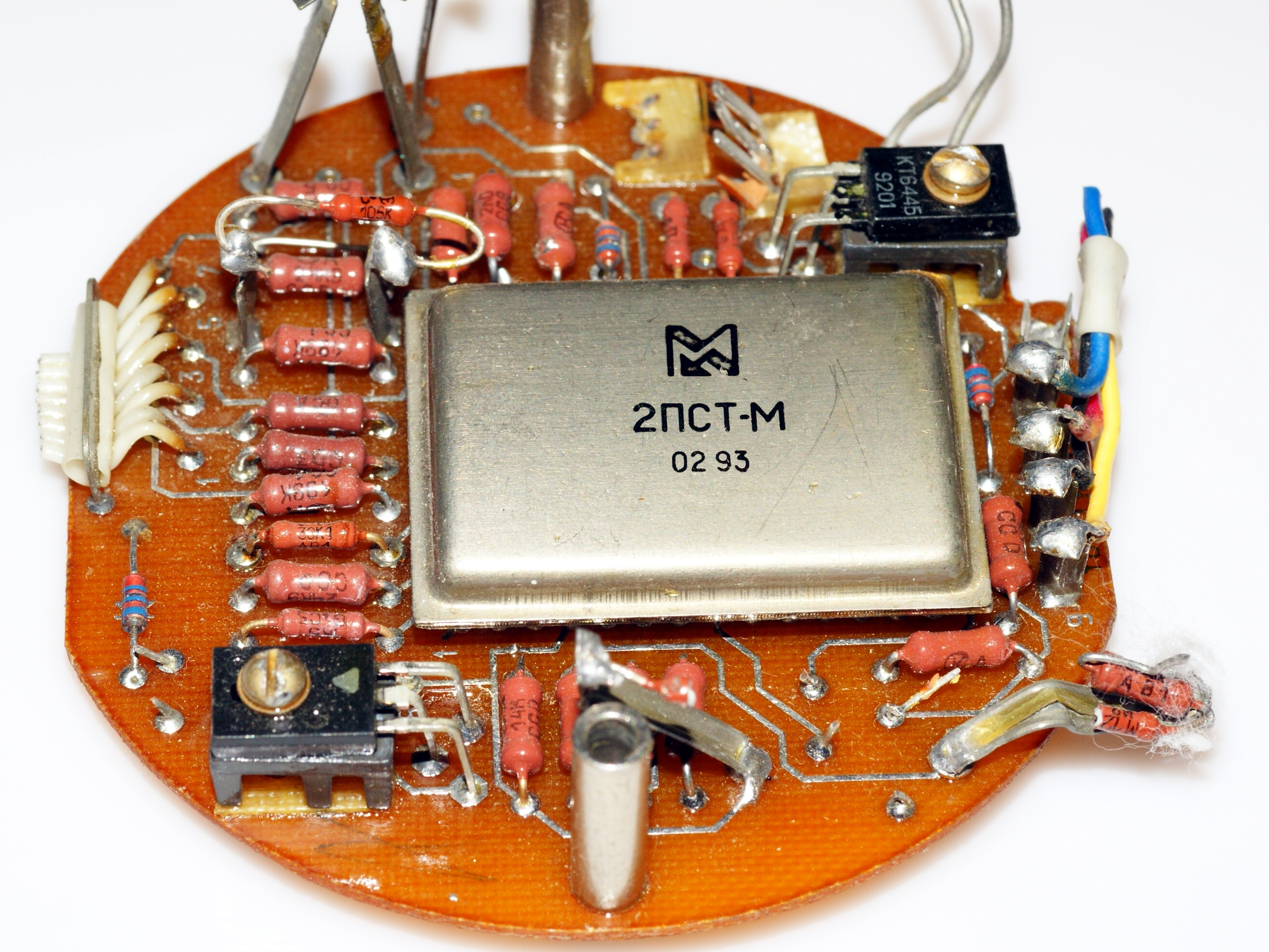

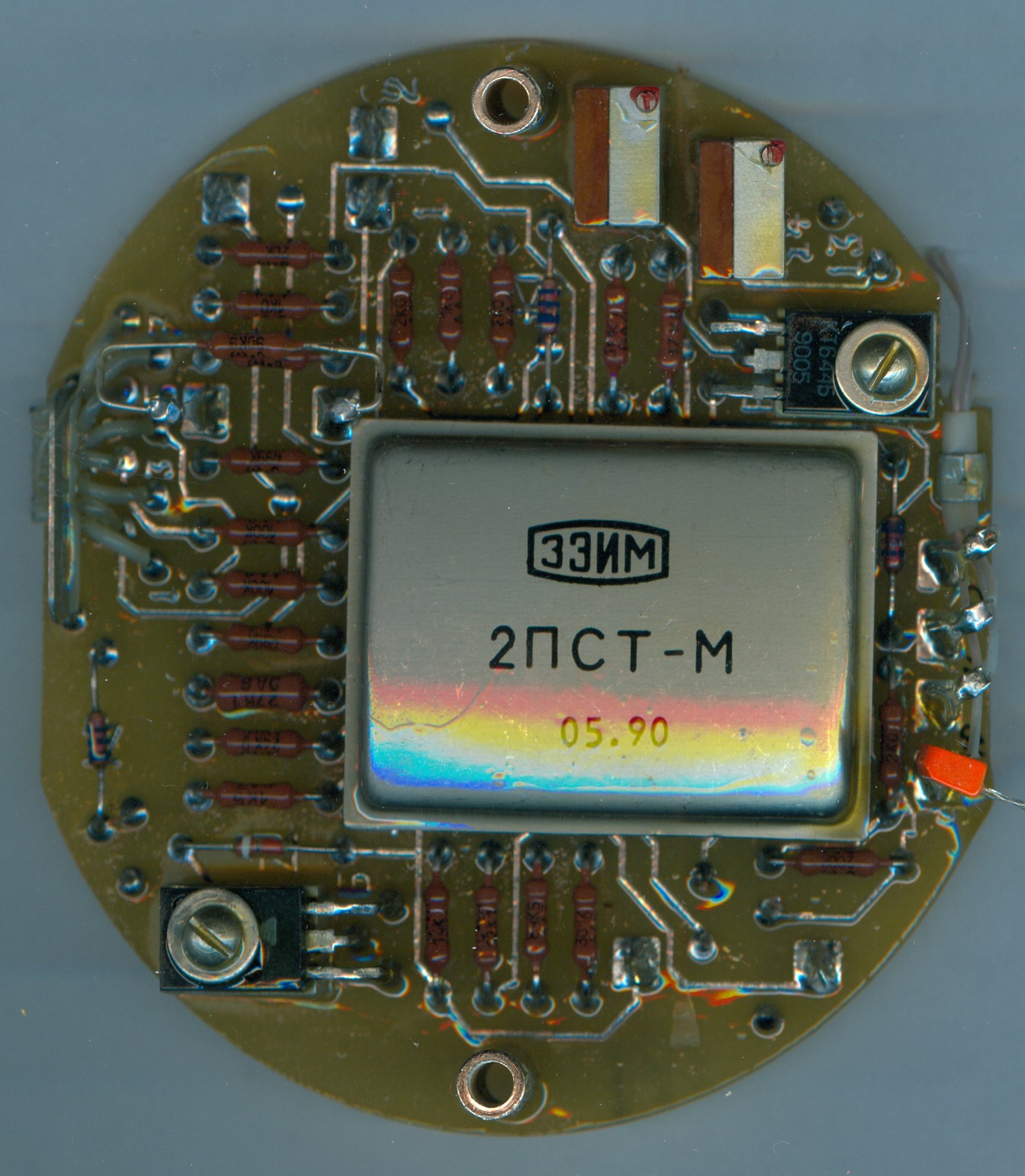

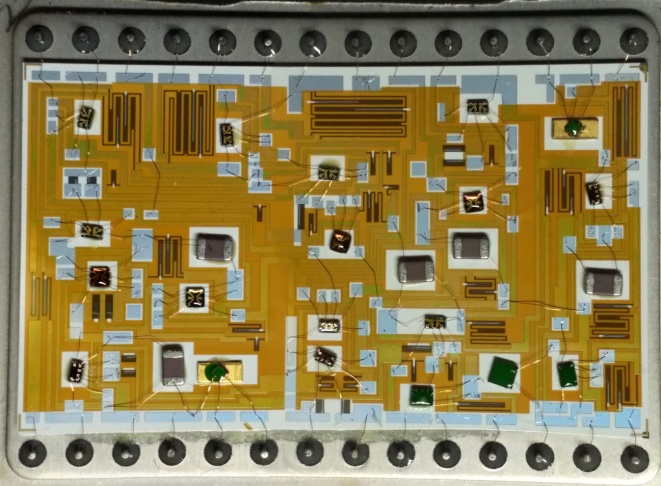

(фото Сергея Брылёва)

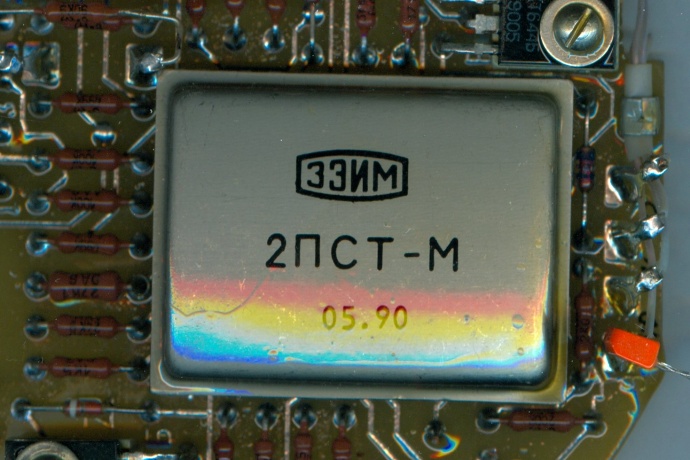

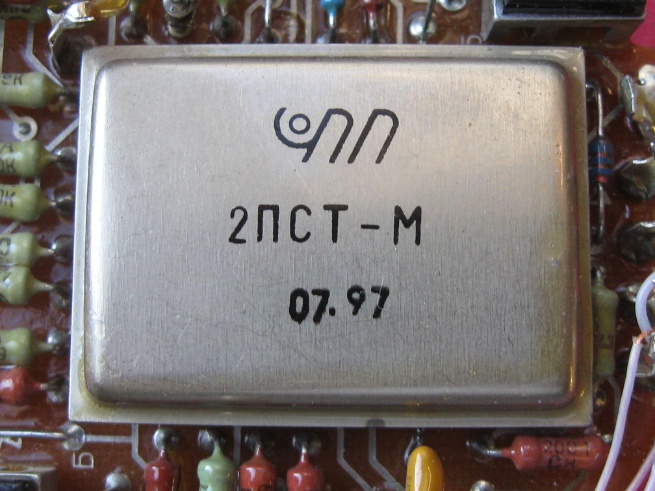

(фото с Форума радиодеталей)

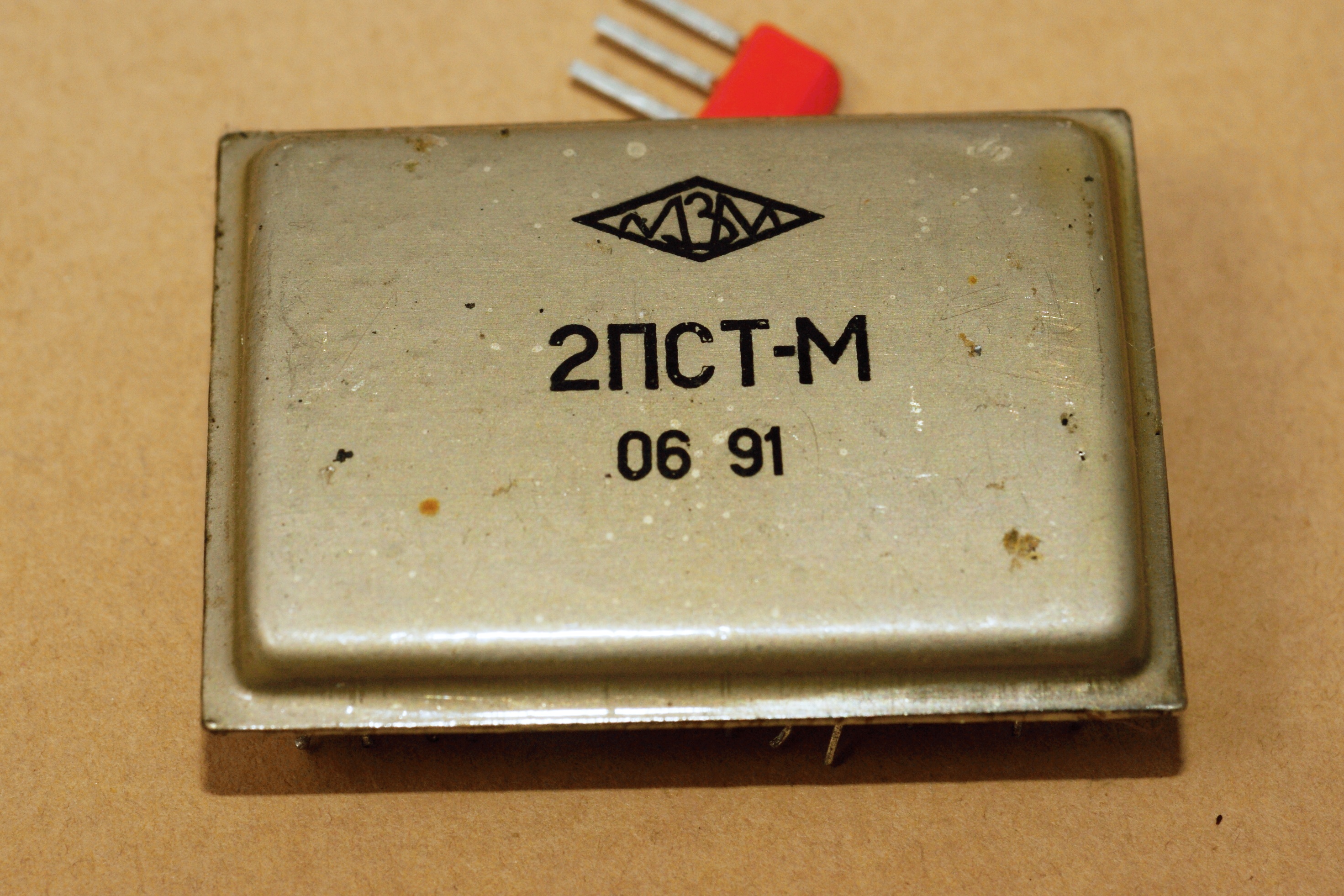

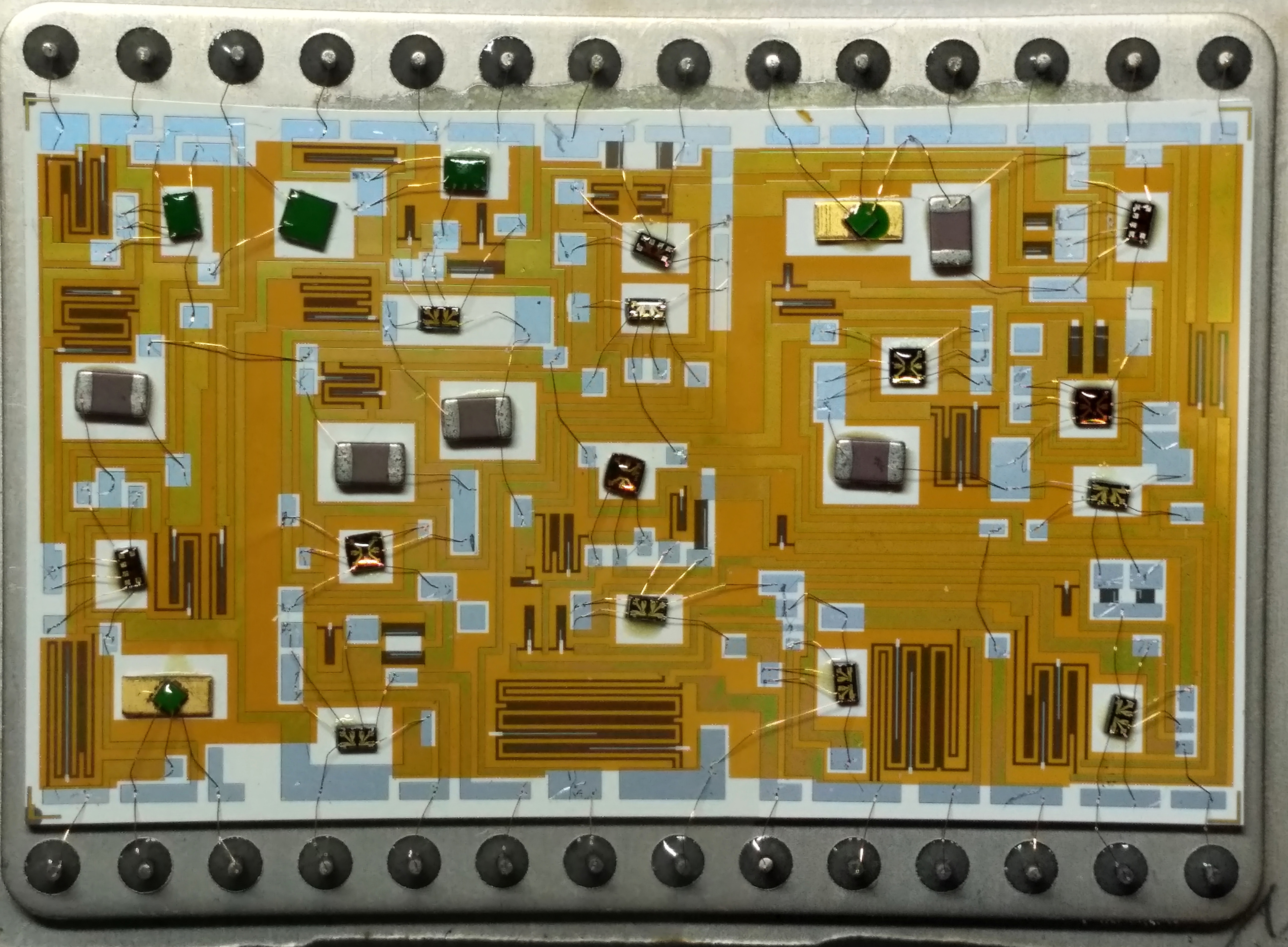

(фото с форума Портативное ретрорадио)

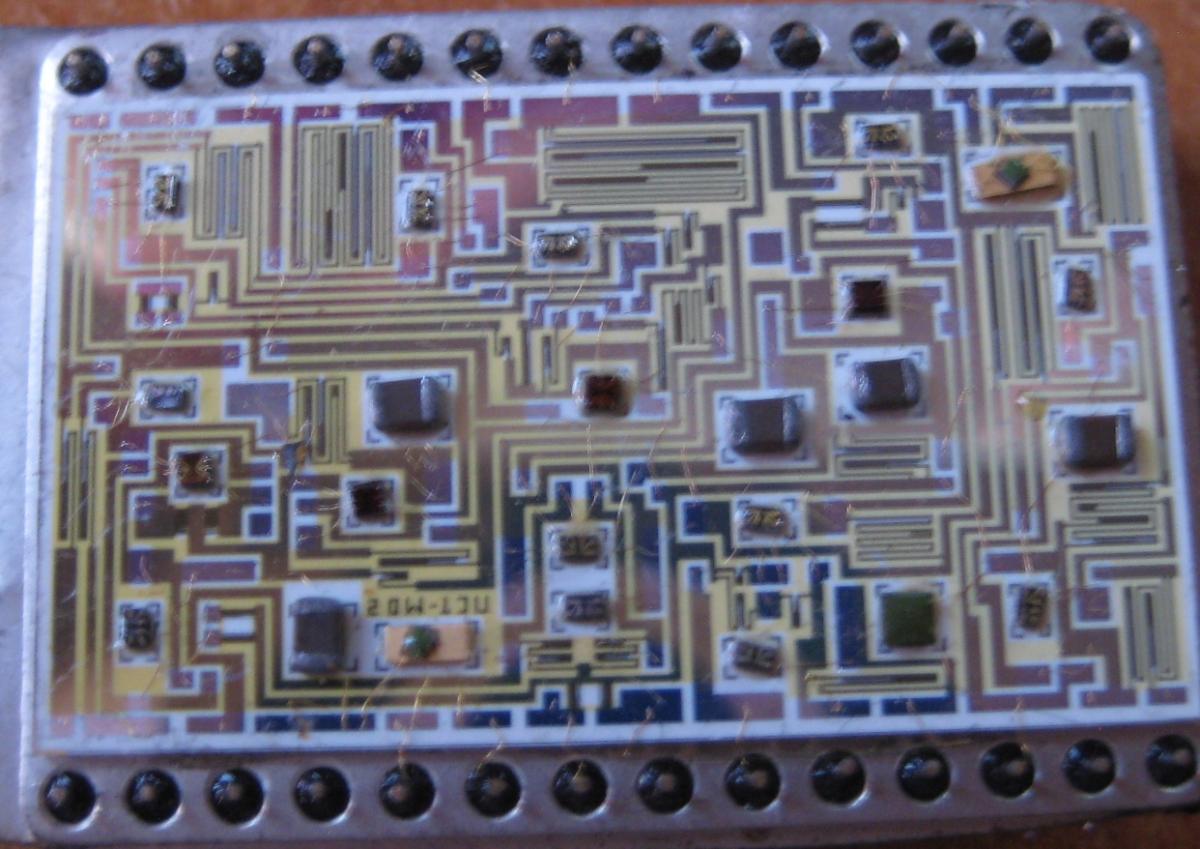

(фото с форума Портативное ретрорадио)
