разъемы 2РМ

Одни из самых массовых отечественных разъемов. Имеют множество разновидностей, выпускаются с 50-х годов и по сей день.

История их восходит к Особому КБ № 794 17ГУ Минавиапрома, ставшему затем СКБ-3 НИИ-131 (институт, в дальнейшем превратившийся в Ленинградский завод "Радиоприбор"). Так что первоначальное назначение их - авиация.

Они были разработаны в 1956-58 годах. Для серийного выпуска был назначен завод Минавиапрома № 371 (Казанский завод штепсельных разъемов, ныне Элекон), где в 1957-58 началось опытное производство этих соединителей, а с 1959 - серийное.

Конструкция
Система обозначения
Ранние образцы
2РМ...А2
2РМ...П1 (палладиевые)
2РМГ...
2РМГД27Б4Ш5Е2
2РМП...
РМГК

   Справочные материалы на них:
   - листы из отраслевого каталога на них, версии 1978г., 1988г. и 2005г., и отдельно на 2РМП... ( 1988 и 2005 гг.), 2РМГС, 2РМГСД, 2РМГСПД 1988г. и 2005г., 2РМГ, 2РМГД, 2РМГП, 2РМГПД;
   - тех. условия ГЕ0.364.126 ТУ 1987 года (23 мб); и на герметичные варианты ГЕ0.364.140 ТУ в редакциях 1977 года и 1990 года;
   - заводские этикетки на 2РМГ... (2РМГП18Б7Ш1Е2, 2РМГ18Б7Ш1Е2, 2РМГ30Б32Ш1Е2), на 2РМДТ42КПН45Г5В1ЛВ и на 2РМТ18КПН7Ш1В1В.
   - справочные материалы на РМГК.

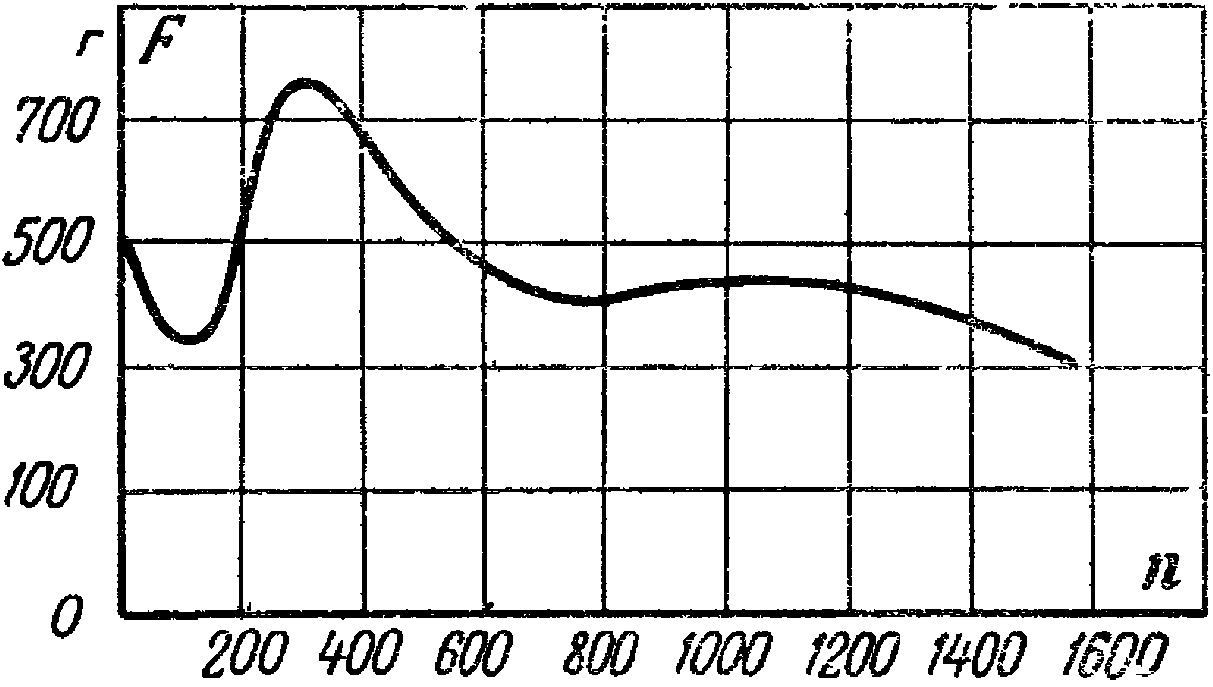

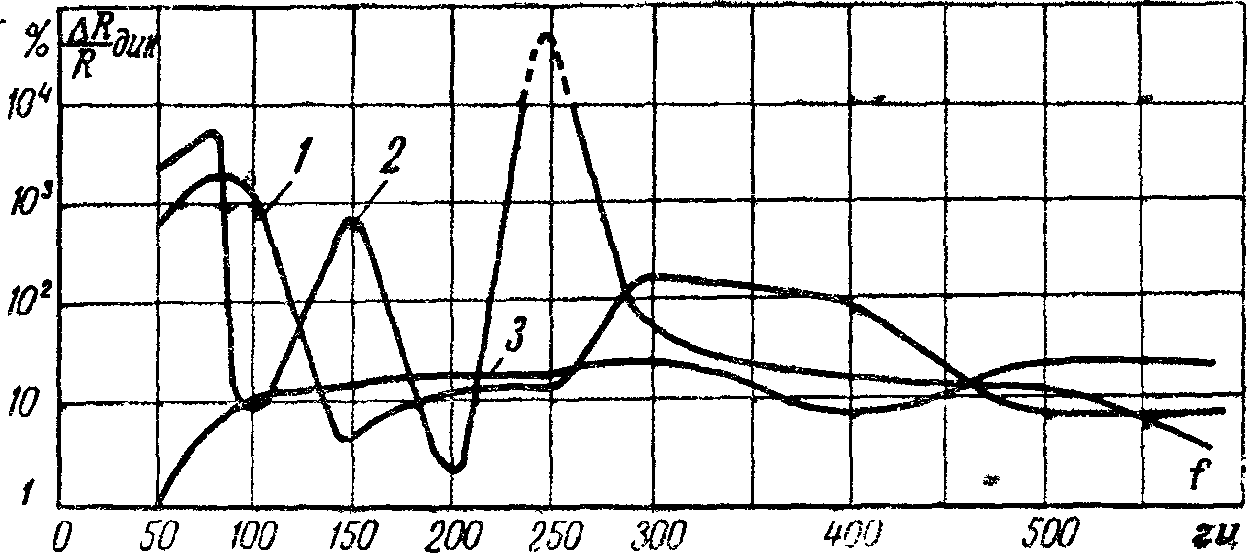

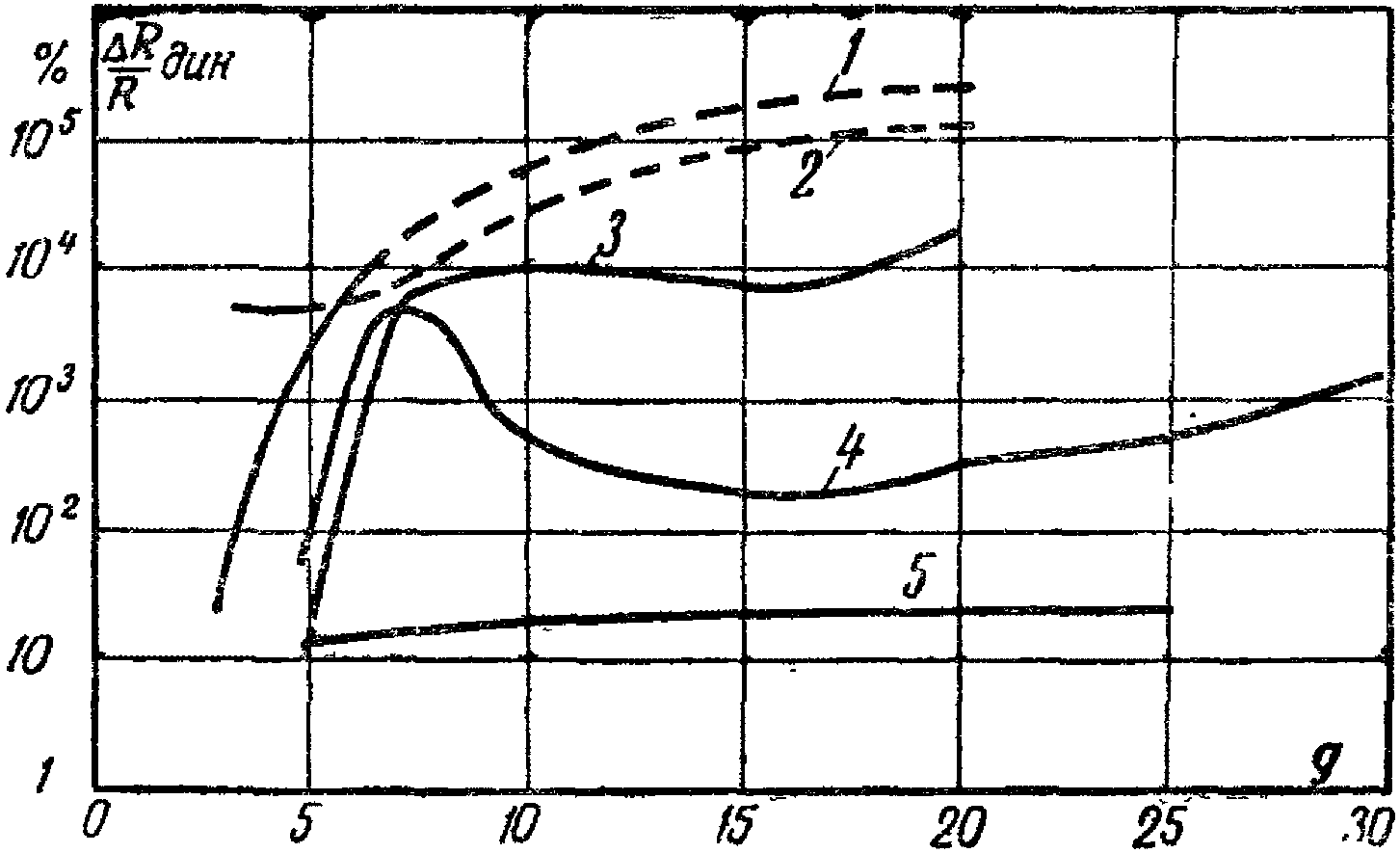

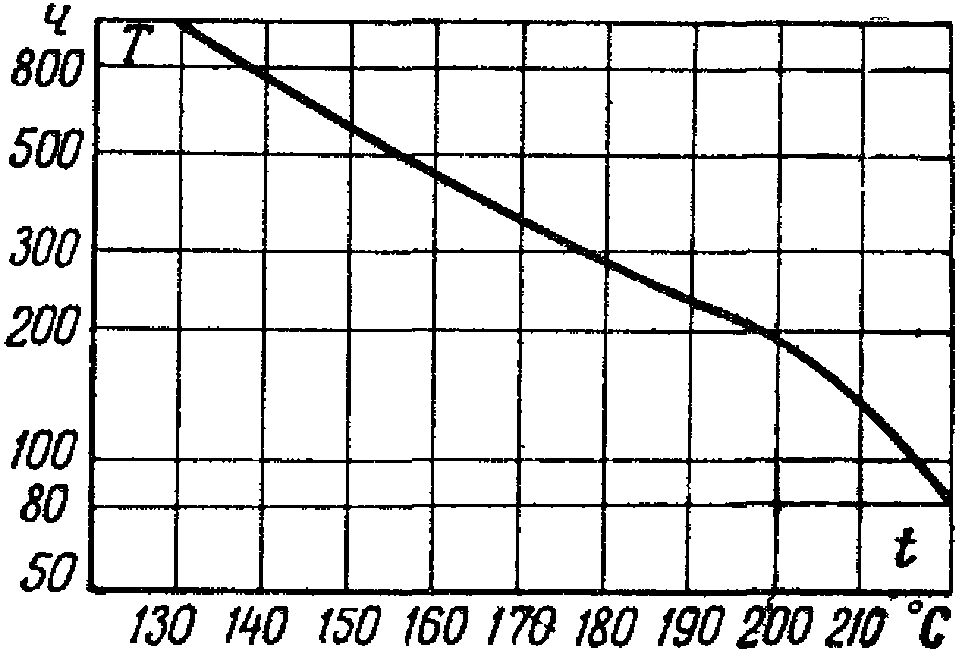

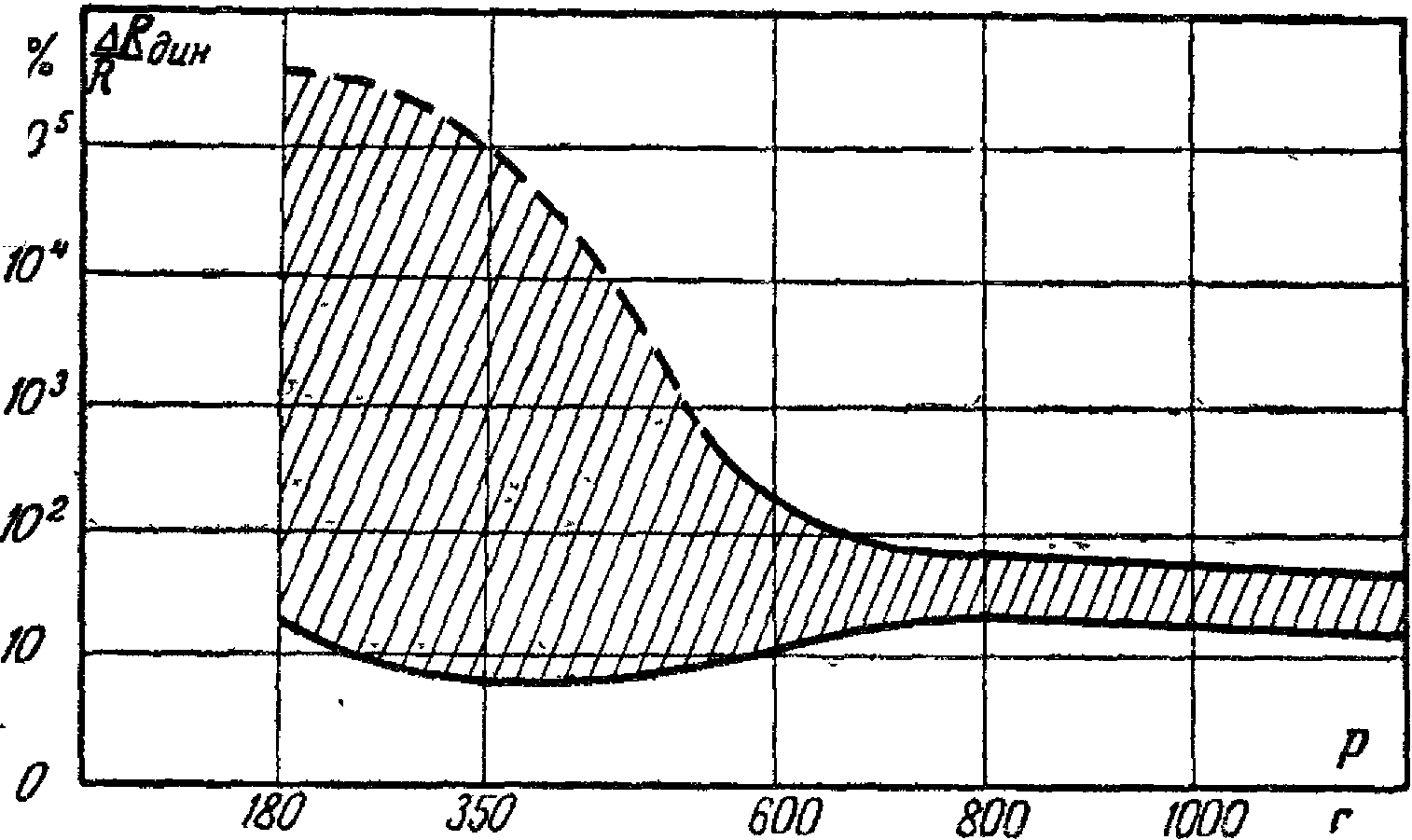

   В перечне допустимых условий эксплуатации, помимо привычных температур, давления и вибрации, есть такие необычные пункты, как влажное тепло, воздействие озона и воспламеняемость. В общем, разъемы на все случаи жизни.

   Любопытно, что в ТУ присутствуют такие экзотические варианты как 2РМ...ХН... (с пластмассовым кожухом), 2РМ...В12 (пониженная термостойкость, до +70°С), 2РМГ...Н... (промежуточная теплостойкость, до +150°С) и 2РМШ (с штампованно-паяными контактами). В жизни таких не встречал, и даже не слышал. Видимо, это была попытка ввести удешевлённые варианты. Но не прижилось... А в свежих файлах есть 2РМГСПДС, с креплением к прибору сваркой.

Конструкция разъемов:

   Штепсельные разъемы серии 2РМ состоят из двух составных частей: блочной и кабельной, каждая из которых в зависимости от вида контакта (штырь или гнездо) может быть как вилкой, так и розеткой.

   Число контактов соединителя типа 2РМ от 4 до 50. Соответственно диаметр отверстия для установки блочной части лежит в пределах от 14 до 42 мм. Контакты имеют диаметр от 1 до 3 мм и могут пропускать токи до десятков ампер.

   Корпусные детали разъемов изготовлены из алюминиевого сплава Ал-11 (у разъемов 2РМТ - из сплава Ал-22) и анодированы. Пакеты изоляторов в корпусах завальцованы. Контакты в изоляторах крепятся за упорные бурты.

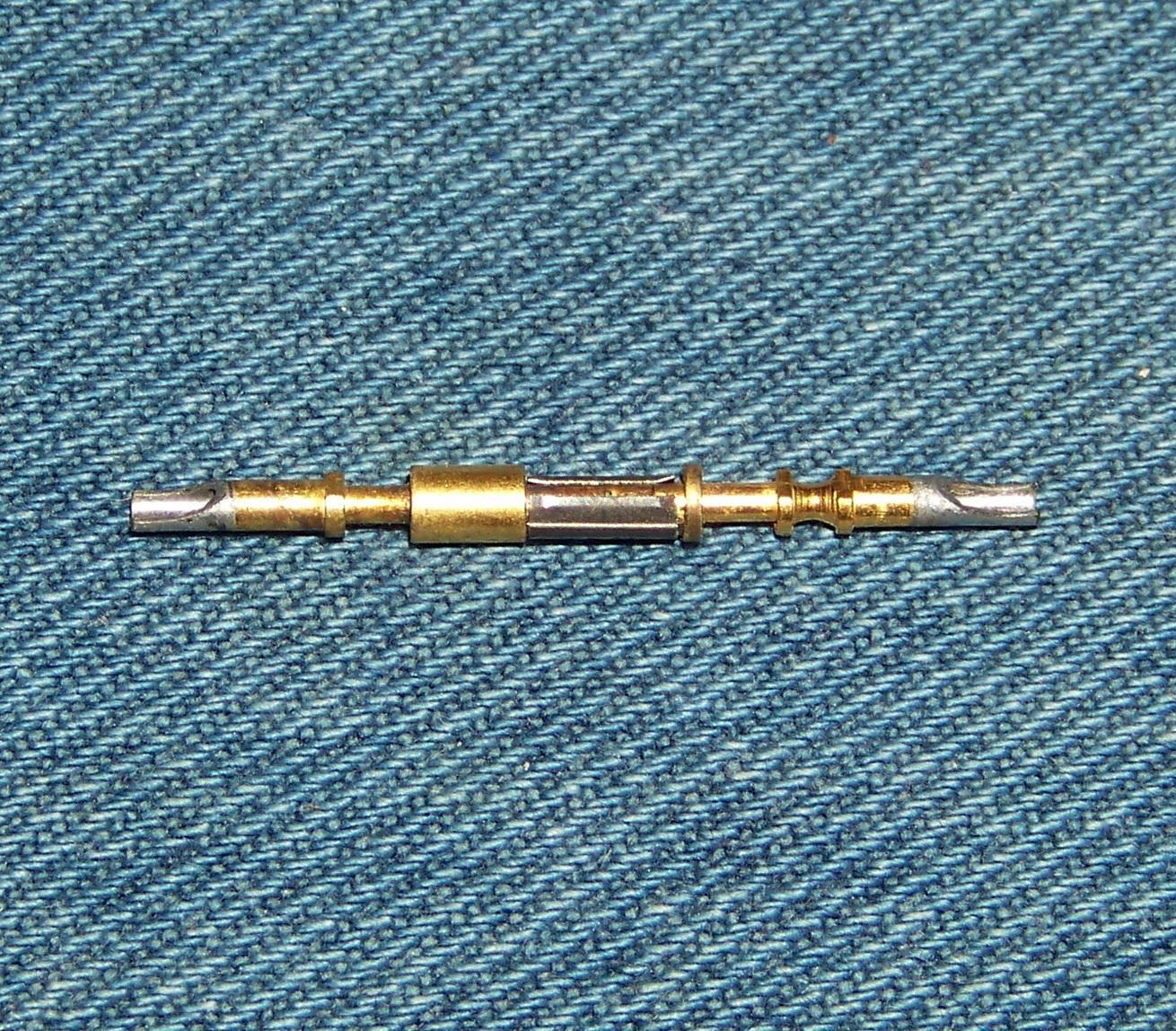

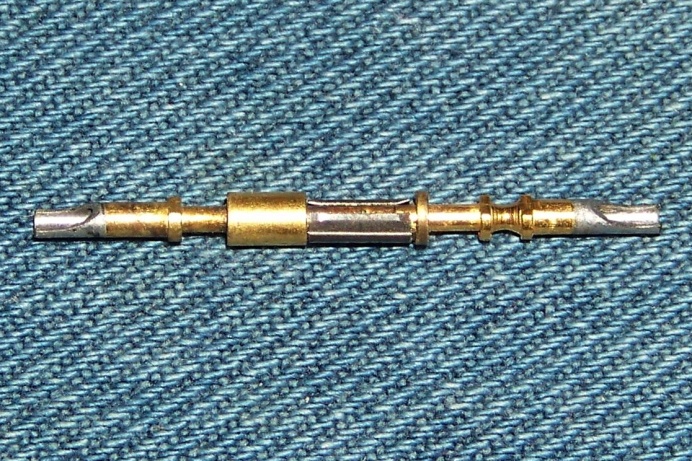

   Штыри контактов цилиндрические, гнезда - типа «манжета». Штыри изготовлены из латуни ЛС59-1 и покрыты серебром. Контактные пружины гнезд изготовлены из бронзы марки БрОФ6,5-0,15; остальные детали гнезд - из латуни ЛС59-1.

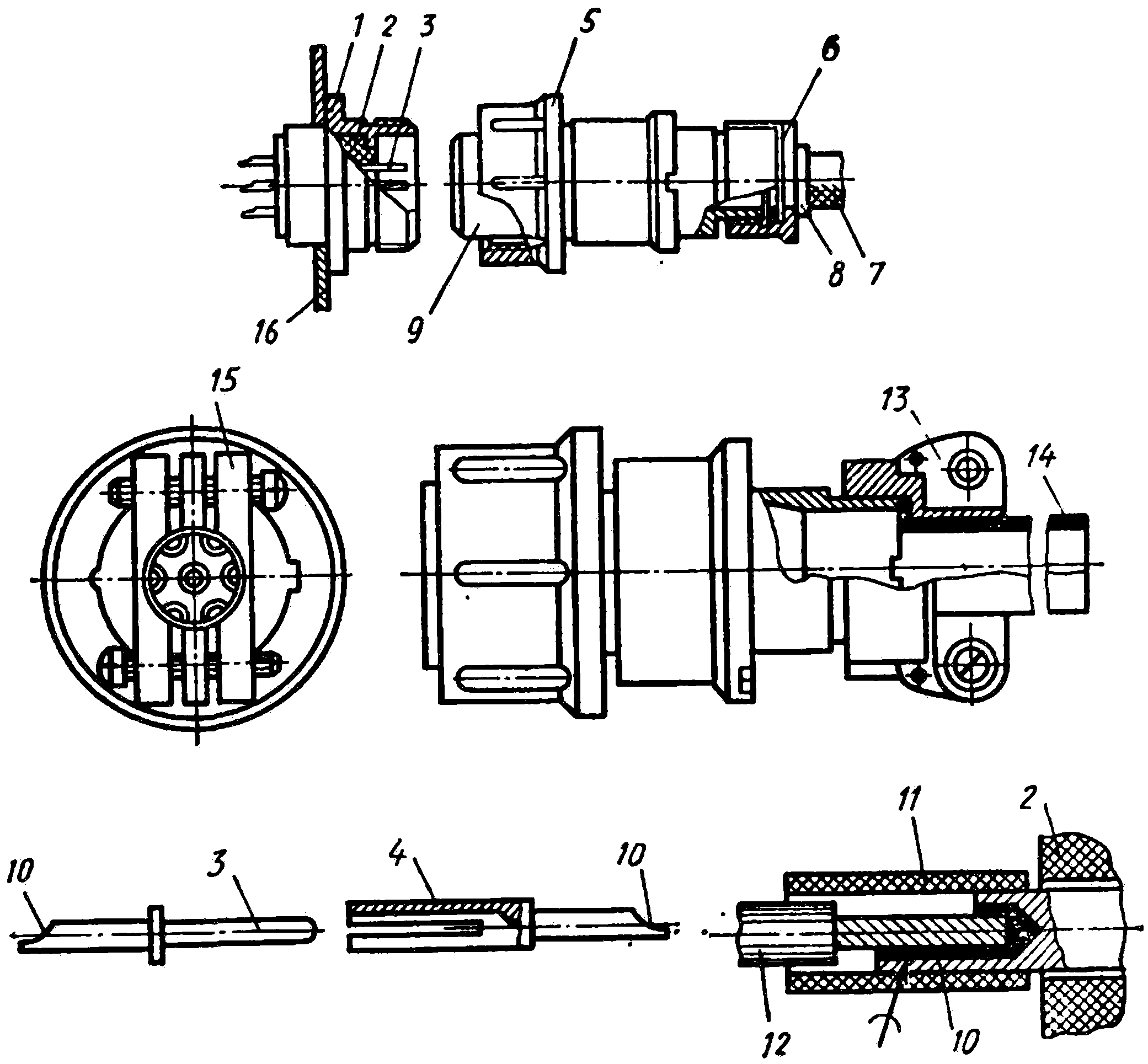

    Блочная часть соединителя состоит из металлического корпуса 1, в котором установлена изоляционная колодка 2 из пресс-материала АГ-4 или КМК-218; в колодке закреплены цилиндрические контакты 3. На корпусе 1 блочной части предусмотрены квадратные фланцы с четырьмя сквозными отверстиями для винтов, которыми он крепится к стенке прибора 16. Блочные части могут быть герметичными: для этого изолятор 2 делают из стекла, в которое вваривают штыри 3 из сплава Ковар с никелевым покрытием.

   Корпус кабельной части 9 состоит из нескольких деталей, соединенных резьбой. В корпусе имеется изоляционная колодка, в отверстиях которой установлены цилиндрические контакты. Для соединения блочной и кабельной частей накидную гайку 5 наворачивают на резьбу корпуса 1. При этом корпус кабельный части 9 вдвигается в отверстие корпуса блочной части 1, штыри 3 входят в гнезда 4 и происходит надежное соединение подключенных к ним цепей.

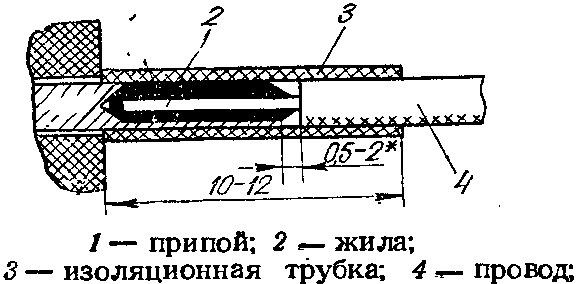

   Часть гнезда или штыря, предназначенная для подключения провода, называют хвостовиком. В зависимости от условий монтажа к корпусу при помощи накидной гайки крепят прямой или угловой хвостовик. Конструкция хвостовиков для вилки и розетки одинаковая. На хвостовики навинчены гайки, служащие для крепления кабеля. На рисунке показан хвостовик 10 цилиндрического штыря и гнезда, предназначенный для присоединения провода 12 пайкой. Так как расстояние между хвостовиками невелико, то после припайки проводов их обязательно изолируют хлорвиниловыми трубками (поз. 11 на рисунке).

   Если кабель, подходящий к соединителю, должен иметь экран, то на провода кабеля одевают оплетку 7 из тонких медных луженых проволок. Оплетку припаивают к втулке 8, имеющей отбортовку. Накидная гайка 6 прочно удерживает втулку 8, а вместе с ней — оплетку и провода.

   Если провода кабеля не имеют общего экрана, то они обязательно должны быть прикреплены к корпусу соединителя, иначе может произойти обрыв провода в месте припайки. Для этого вместо накидной гайки 6 используют кабельную накидную гайку 13 с двумя прижимными планками 15. В этом случае на провод одевают предохранительную резиновую втулку 14 и стягивают втулку с проводами планками 15.

   В сочлененном виде обе части разъема при наличии патрубков представляют собой пылебрызгонепроницаемую конструкцию.

   Штепсельные разъемы типа 2РМД имеют аналогичную конструкцию. Эти разъемы предназначены для соединения длинных электрических цепей и обеспечения минимального падения напряжения.

Система обозначения состоит из элементов:

Примеры соединителей - 2РМГПД42Б50Ш2В1; 2РМДТ18Б4Г5В1БВ; 2РМ33КПЭ20Г1В1Л

Ранние образцы

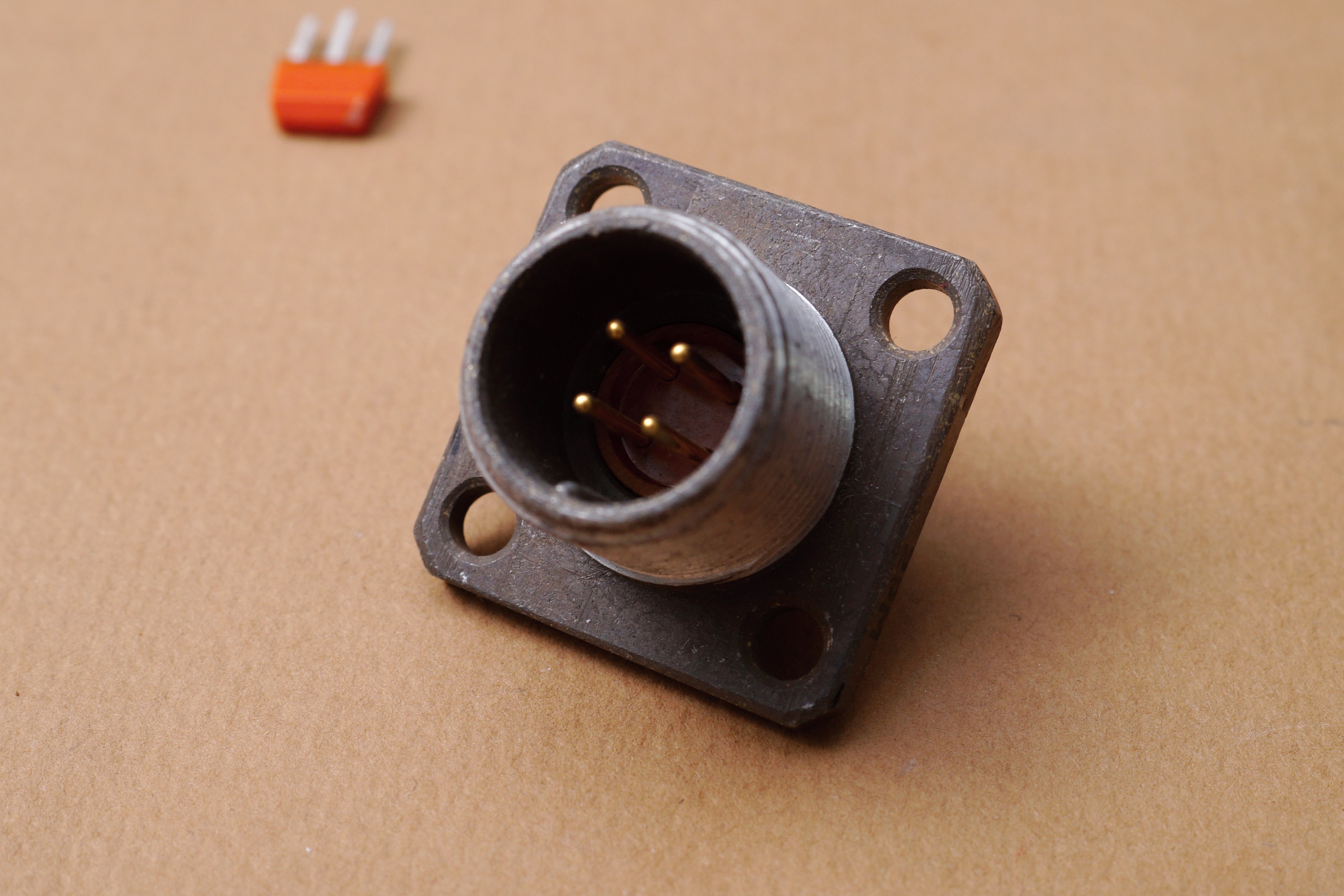

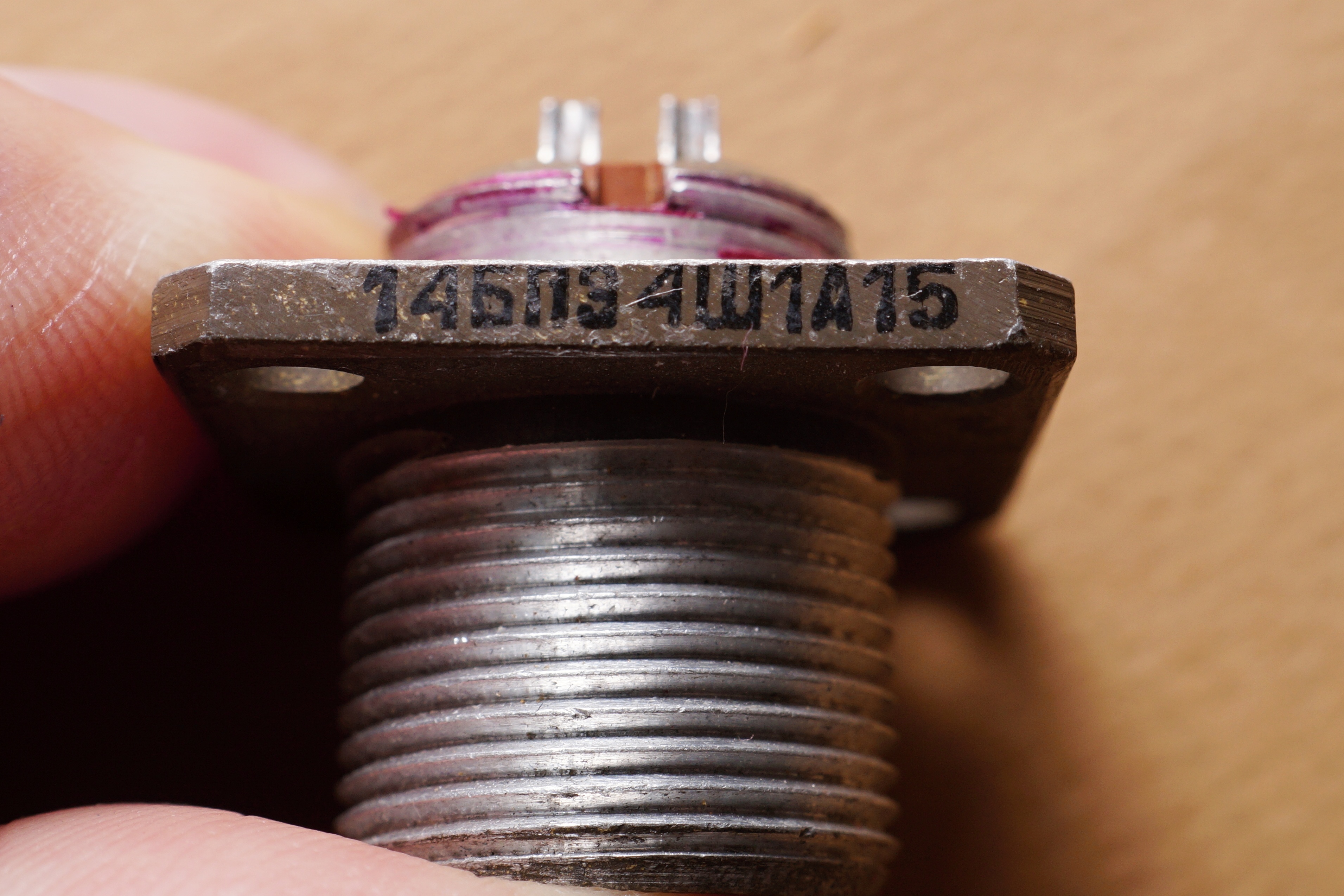

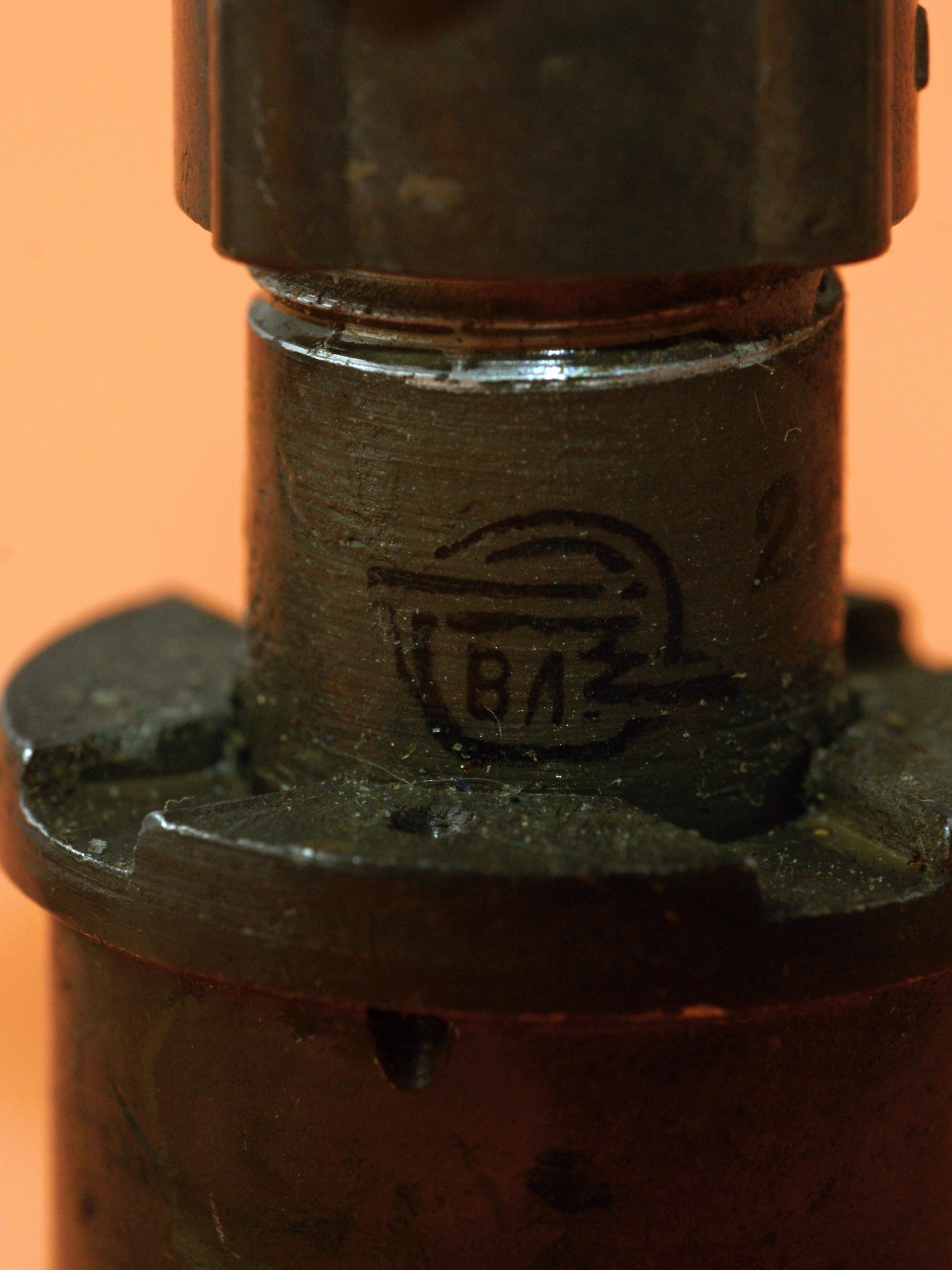

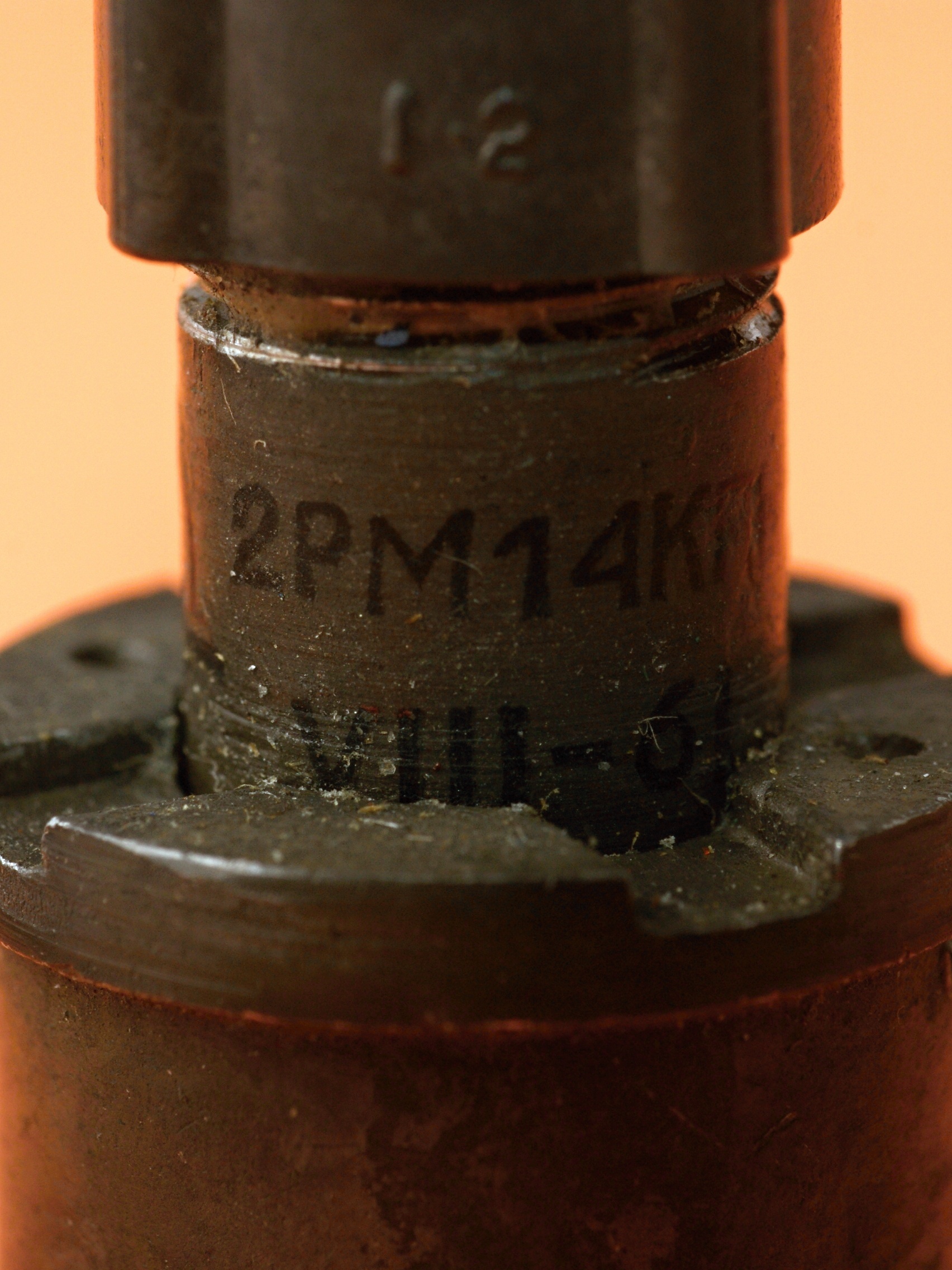

Пока самый ранний из известных мне разъемов, 1961 года выпуска.

Производитель - завод № 371 МАП (ныне завод "Элекон").

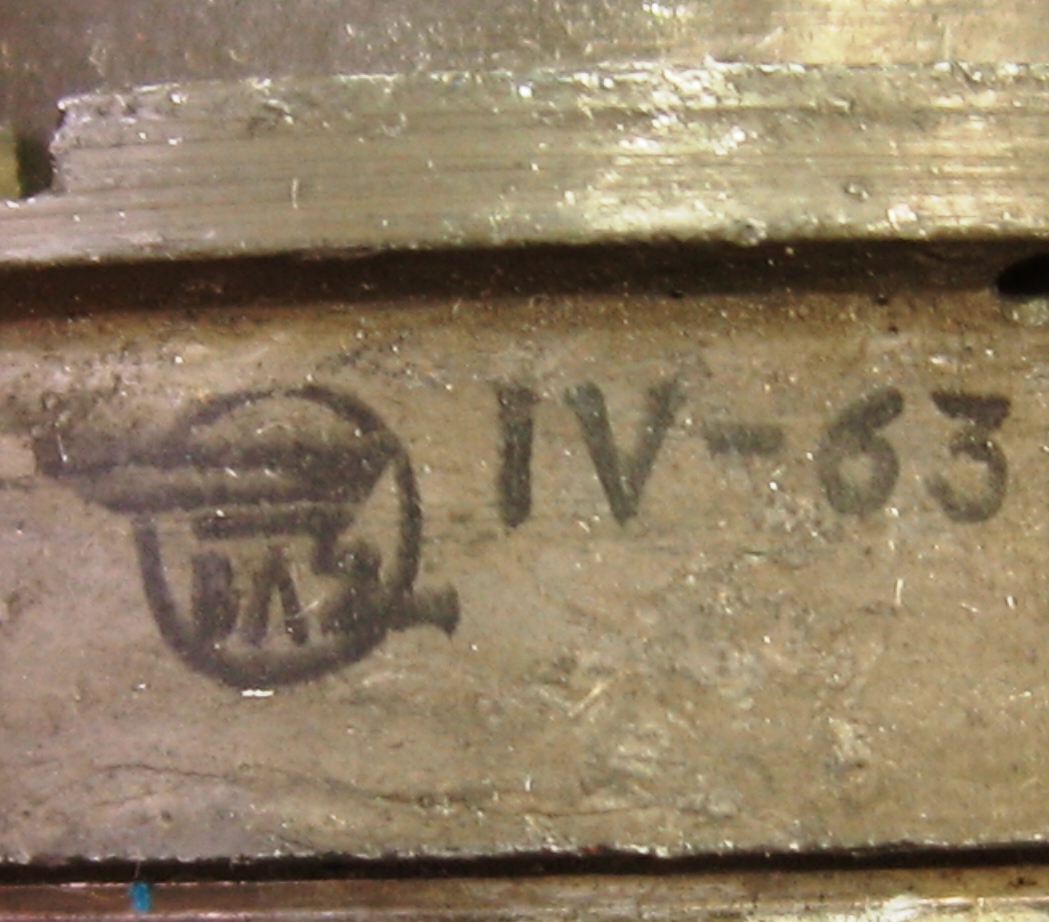

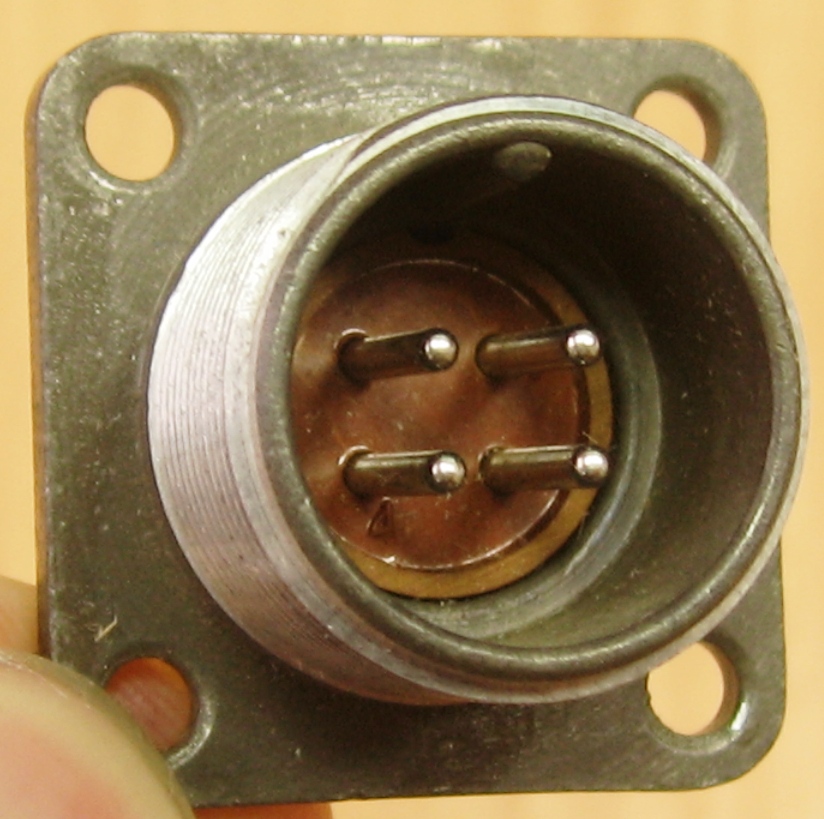

Самый ранний из 2РМД, 1963 года выпуска., также от завода № 371 МАП (завод "Элекон").

А вот образец 1969 года, выпуска завода "Атлант" (г.Изобильный, Ставропольский край) :

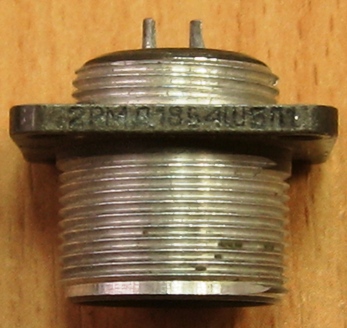

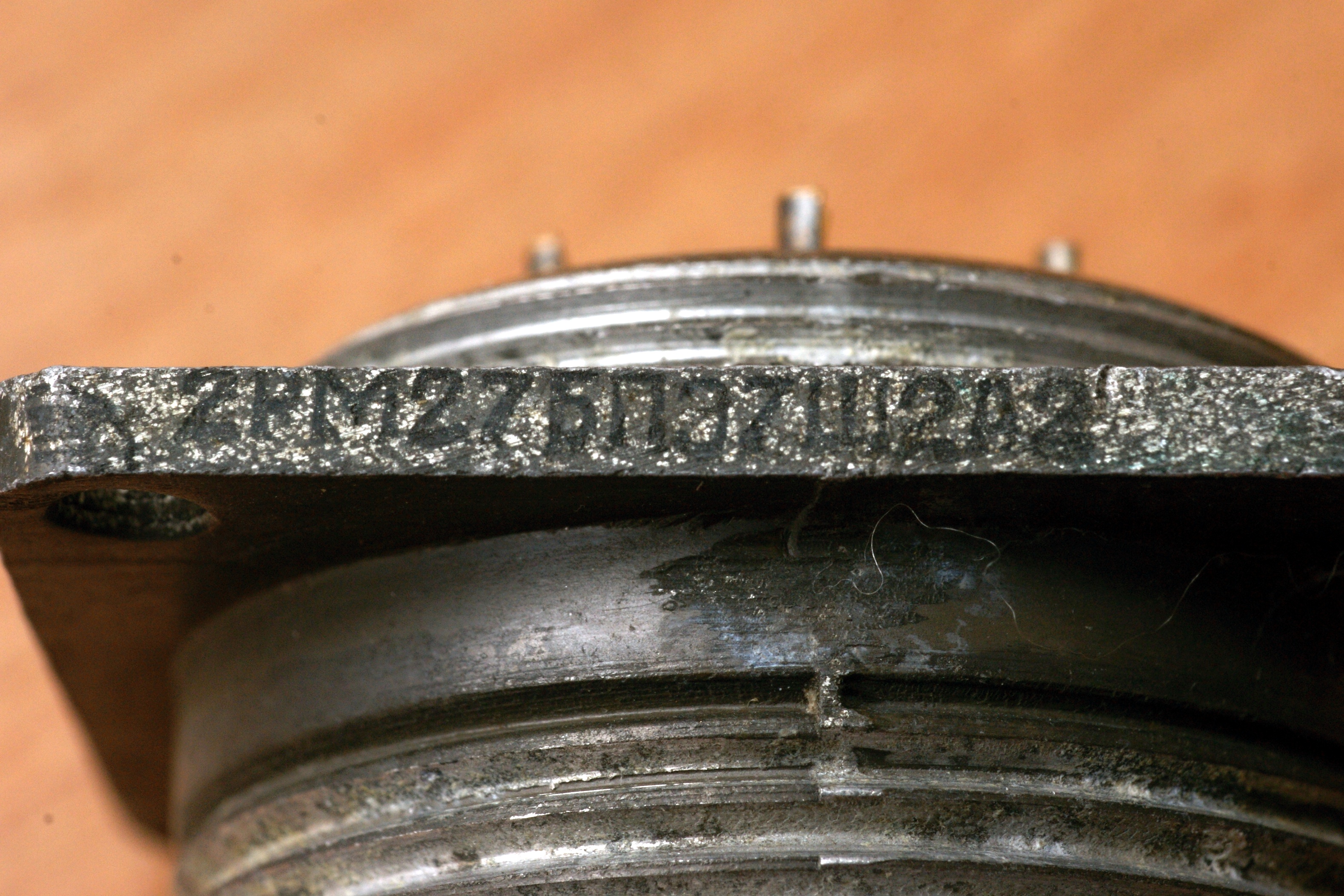

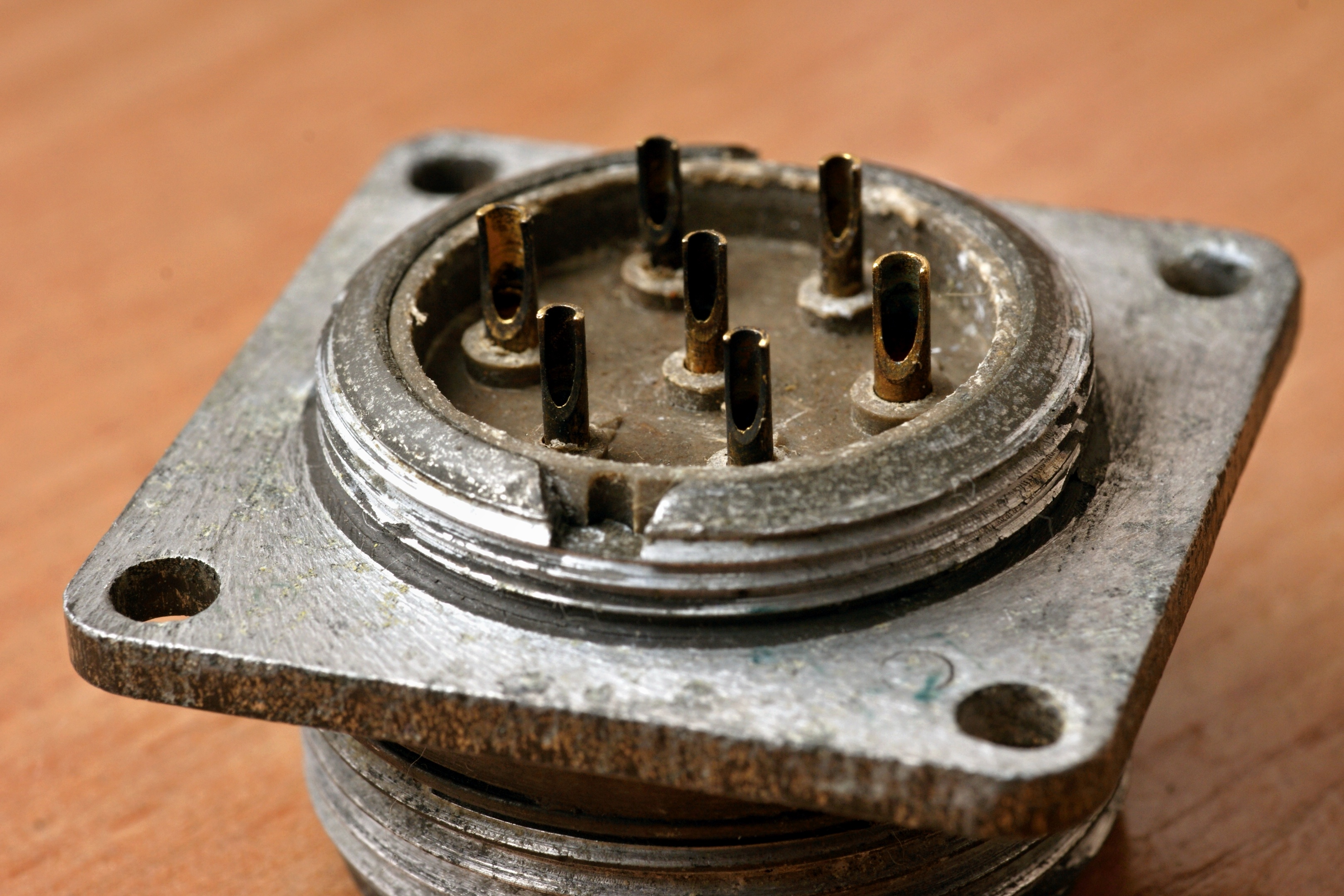

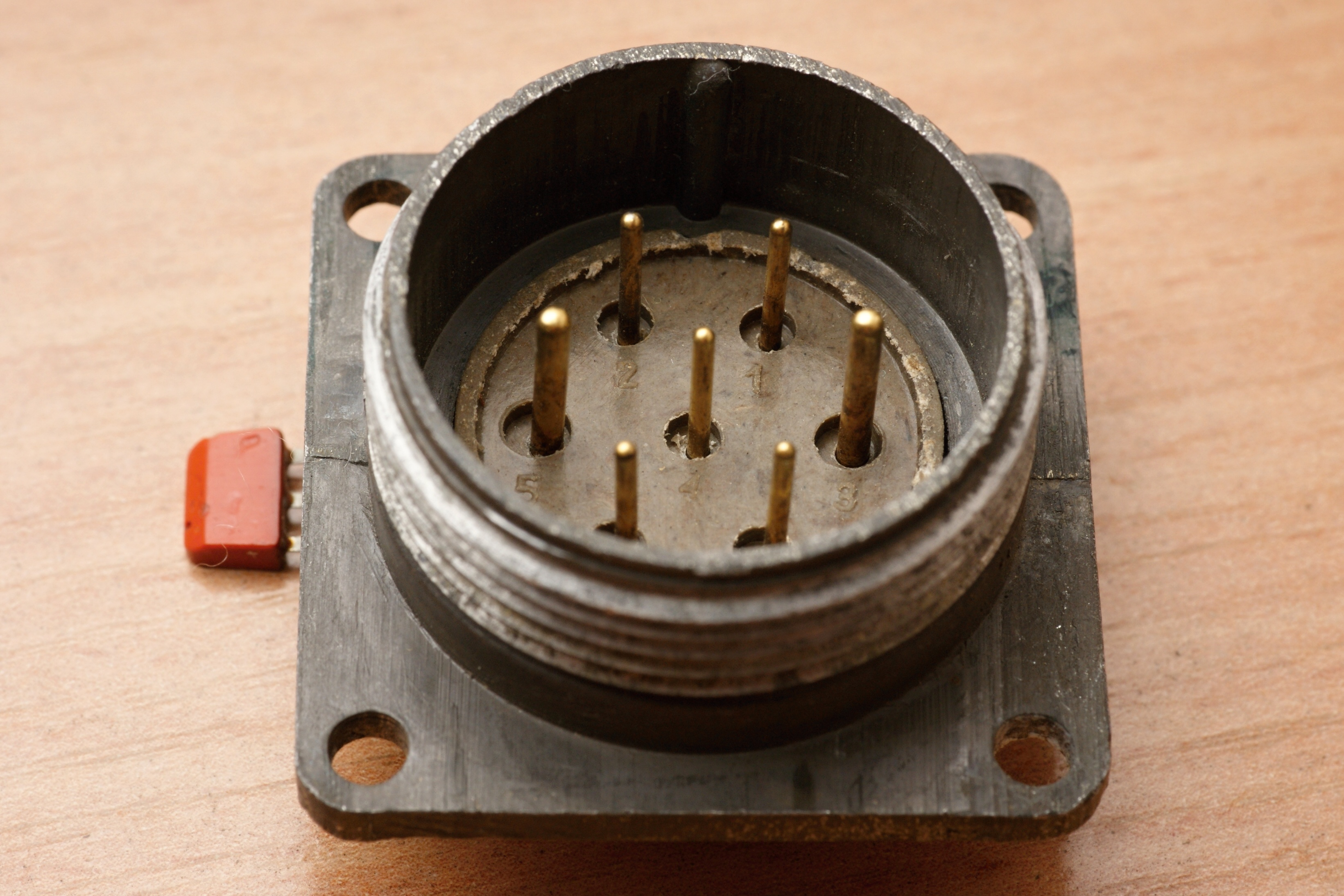

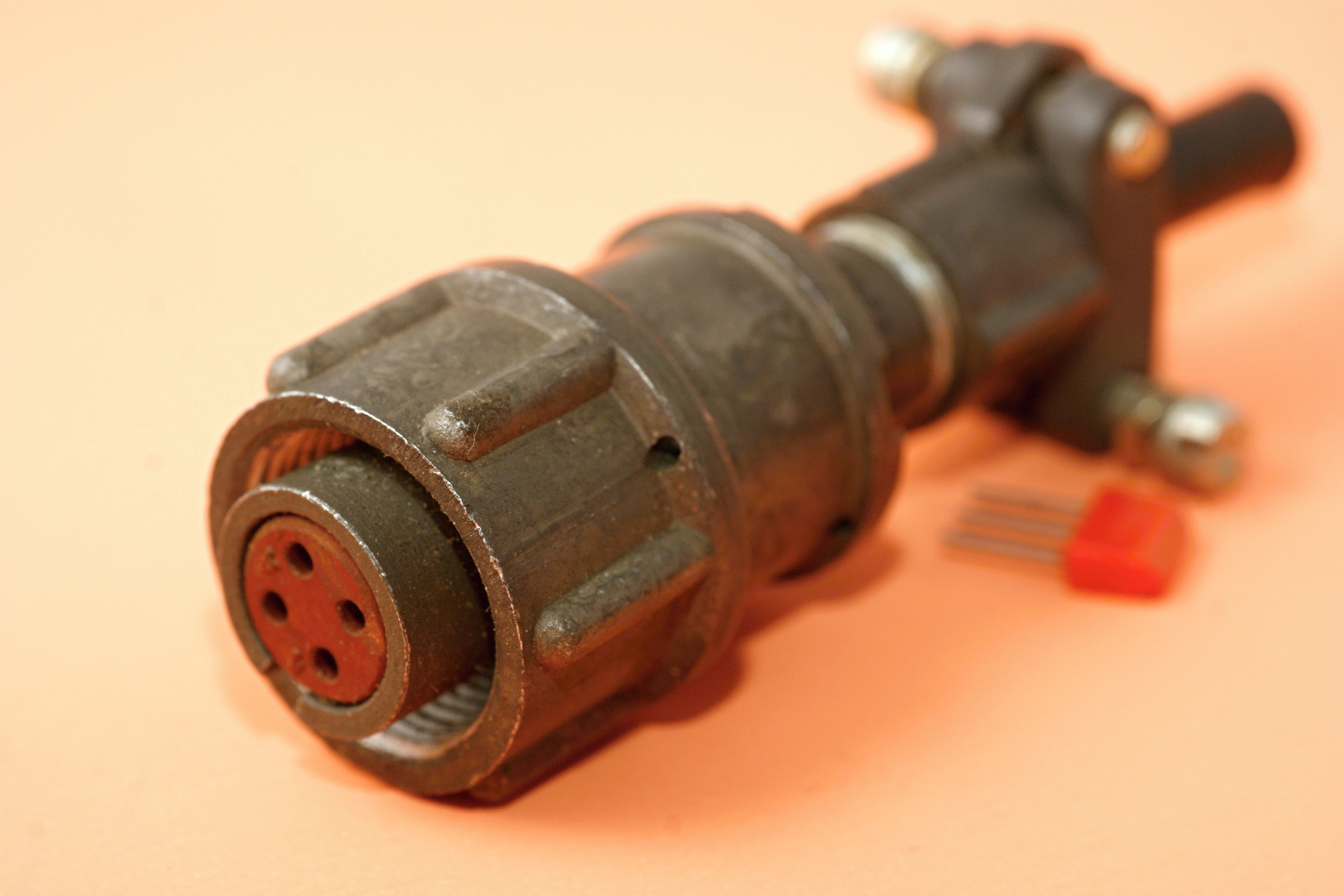

2РМ...А2

Сочетание золотого покрытия контактов с повышенной теплостойкостью (...А2) - весьма экзотично. Собственно, это вообще единственный подобный разъем, встреченный мной за долгое время. Обычно же такие разъемы выполняются герметичными и с никелевыми контактами.

У него и центральный изолятор сделан из другого материала, а не привычного АГ-4 - а именно, из пресс-материала КМК-218.

Ни производитель, ни дата выпуска на этом штекере не маркированы.

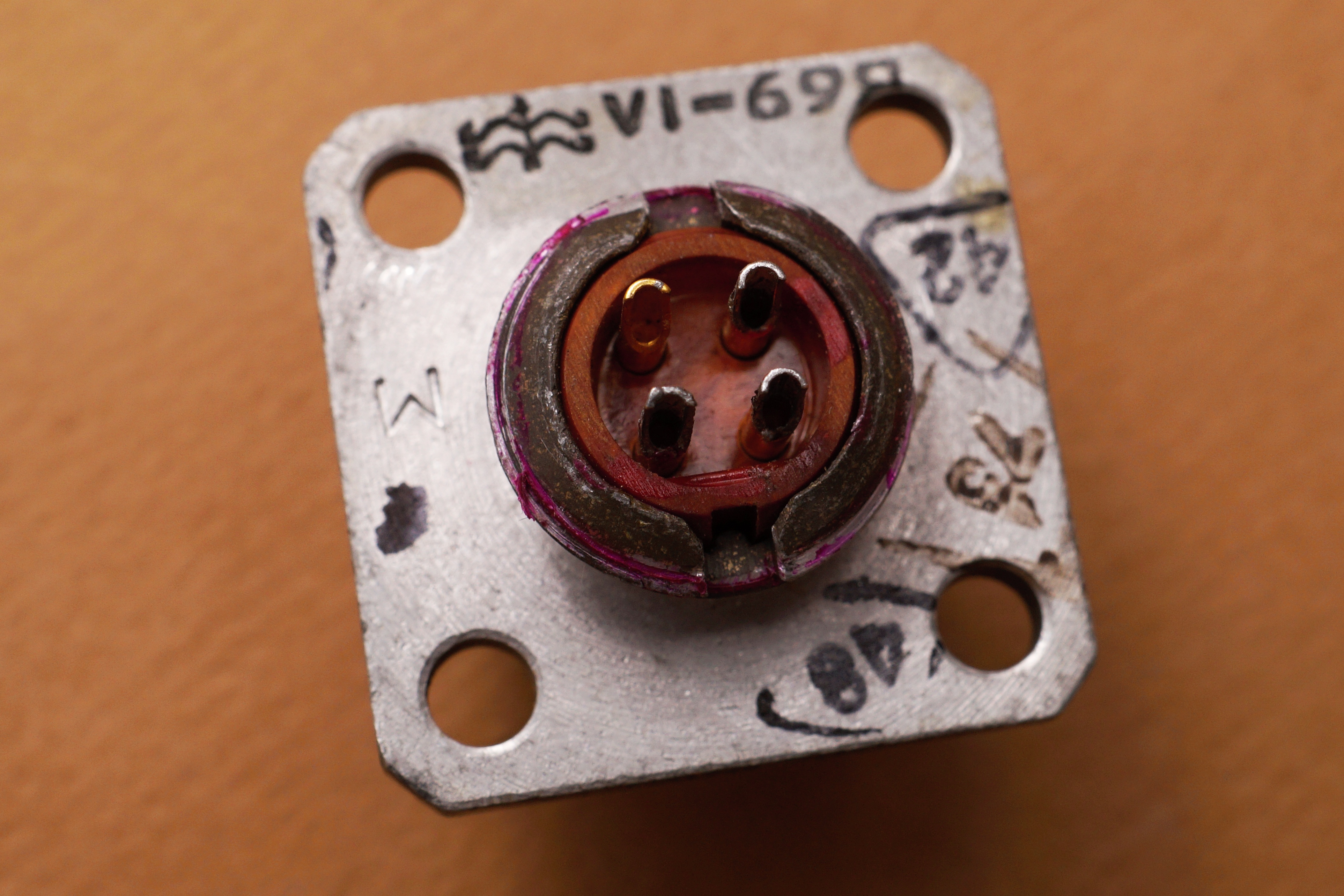

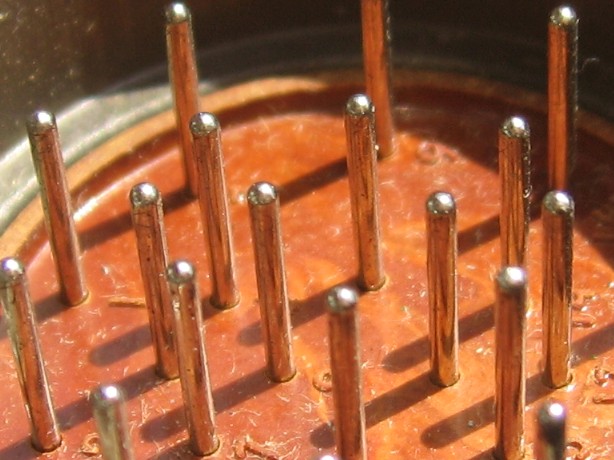

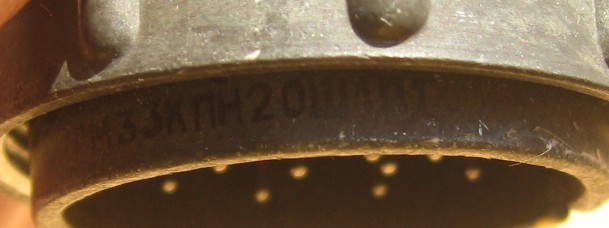

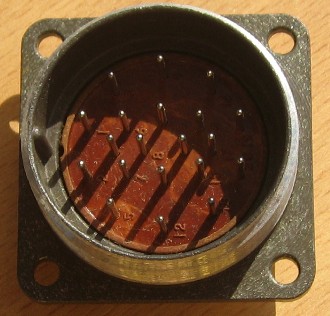

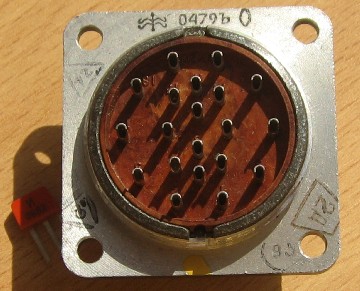

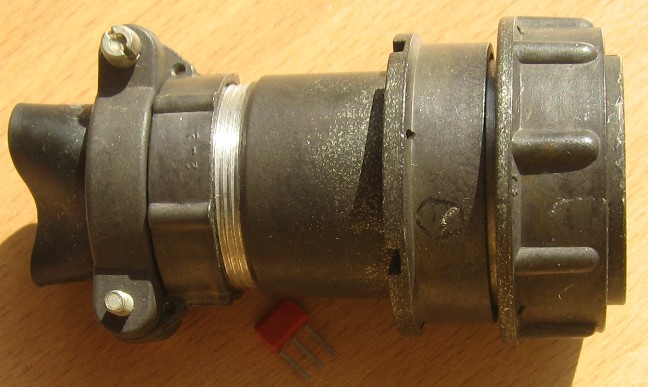

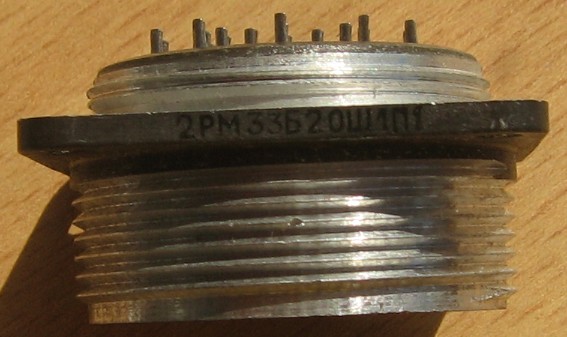

2РМ...П1

Крайне редкий вариант разъёмов, с контактами, покрытыми палладием. В настоящее время такие уже не производятся.

Производитель - завод "Элекон" (Казань).

Разъемы 2РМД тоже выпускались с палладиевым покрытием:

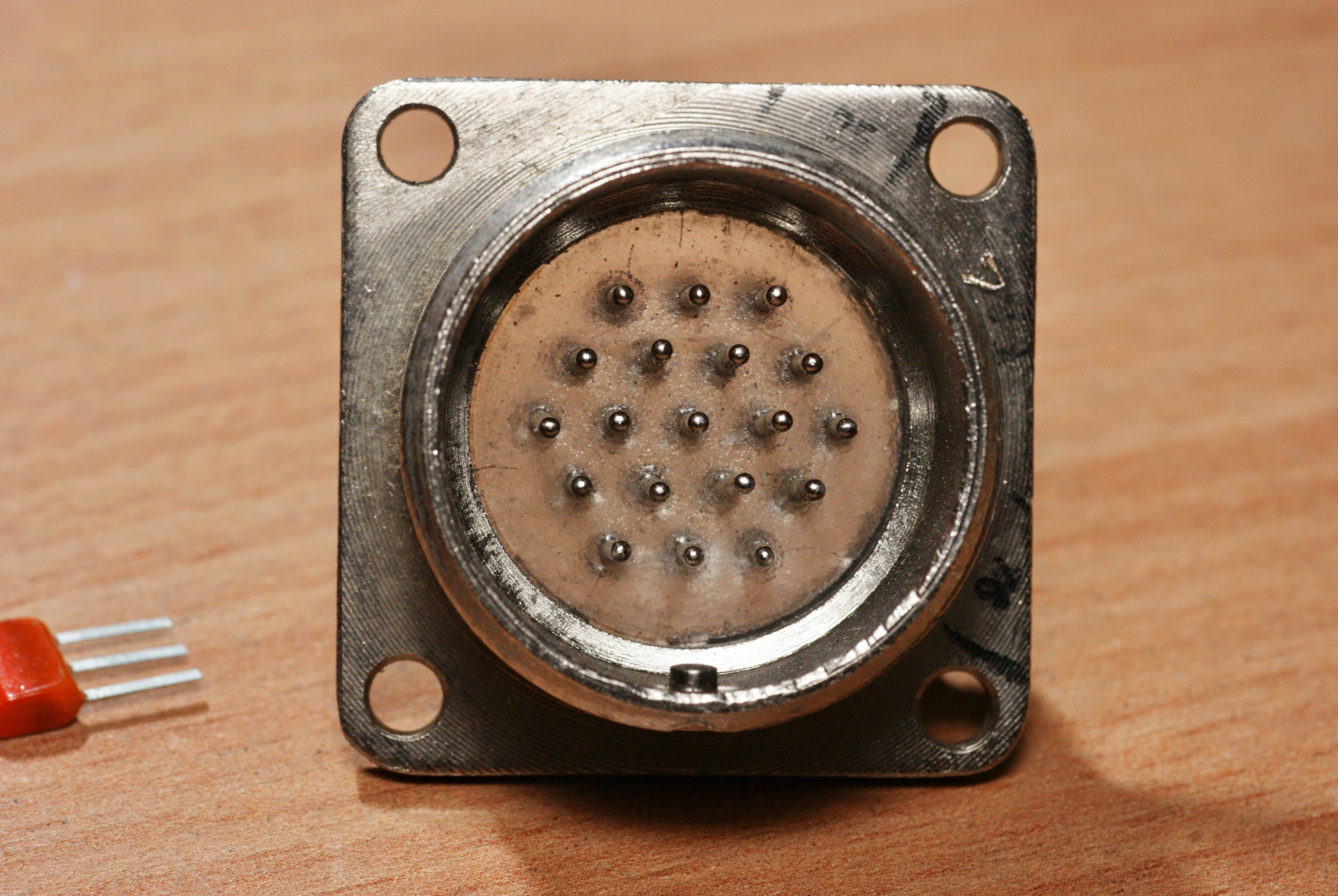

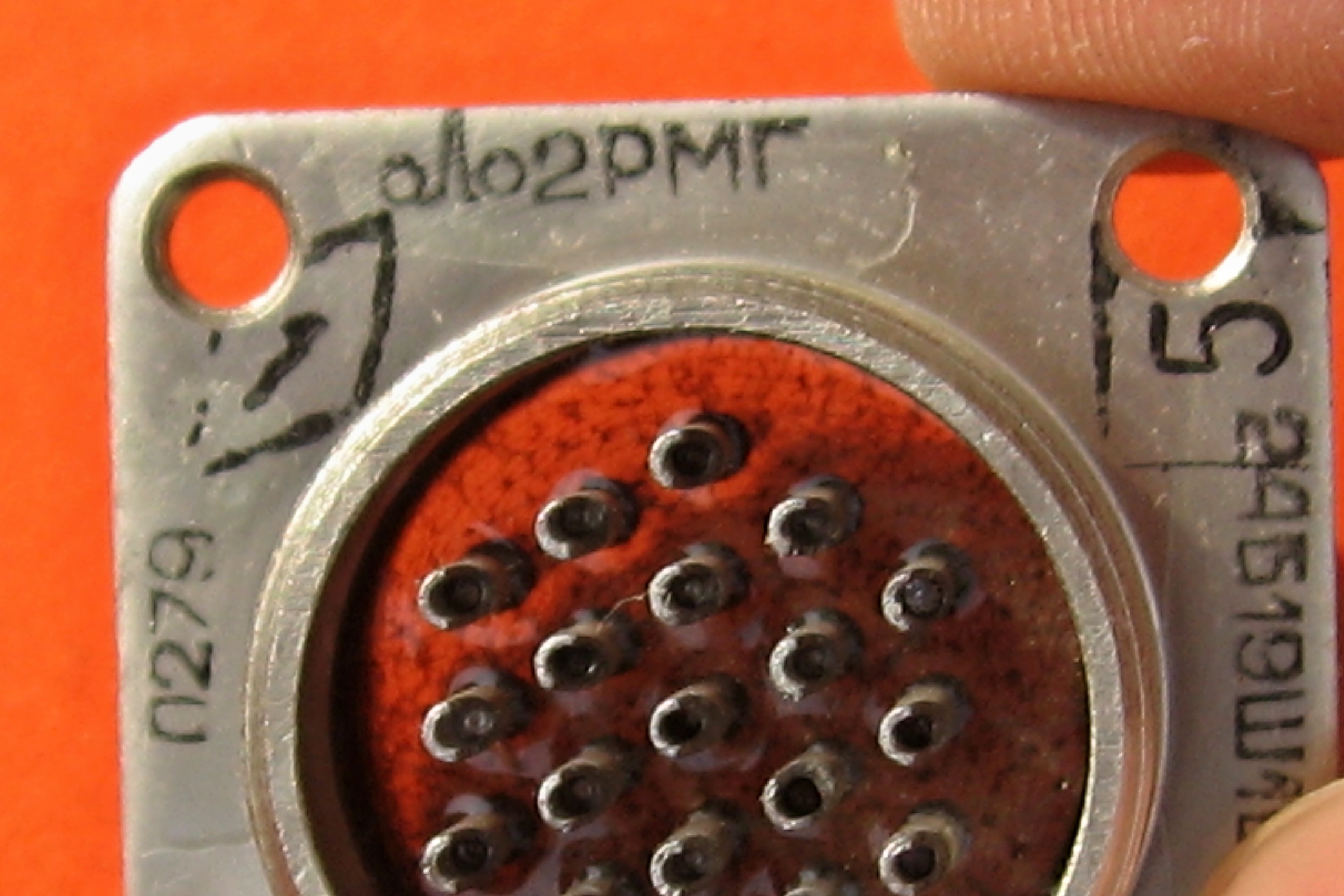

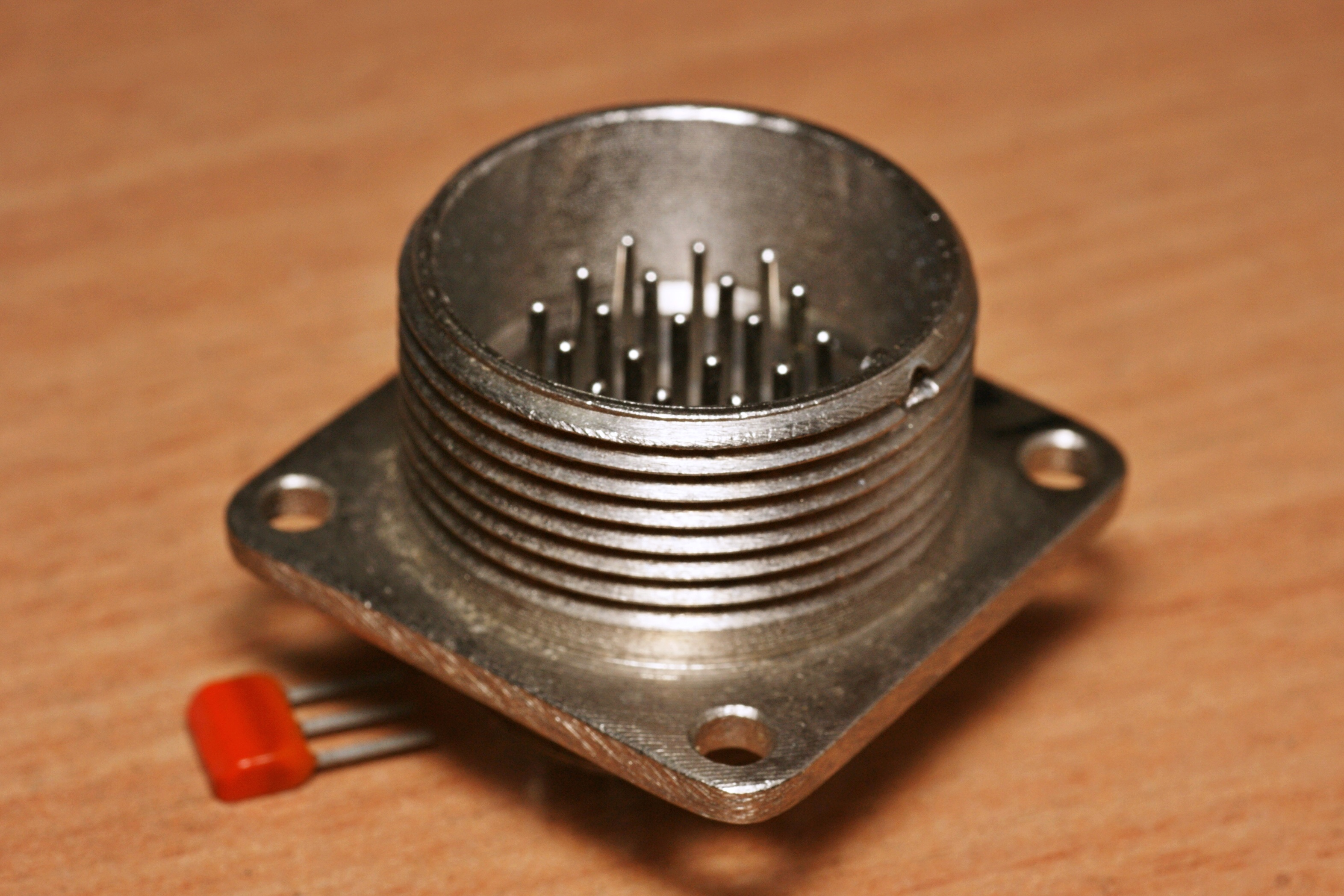

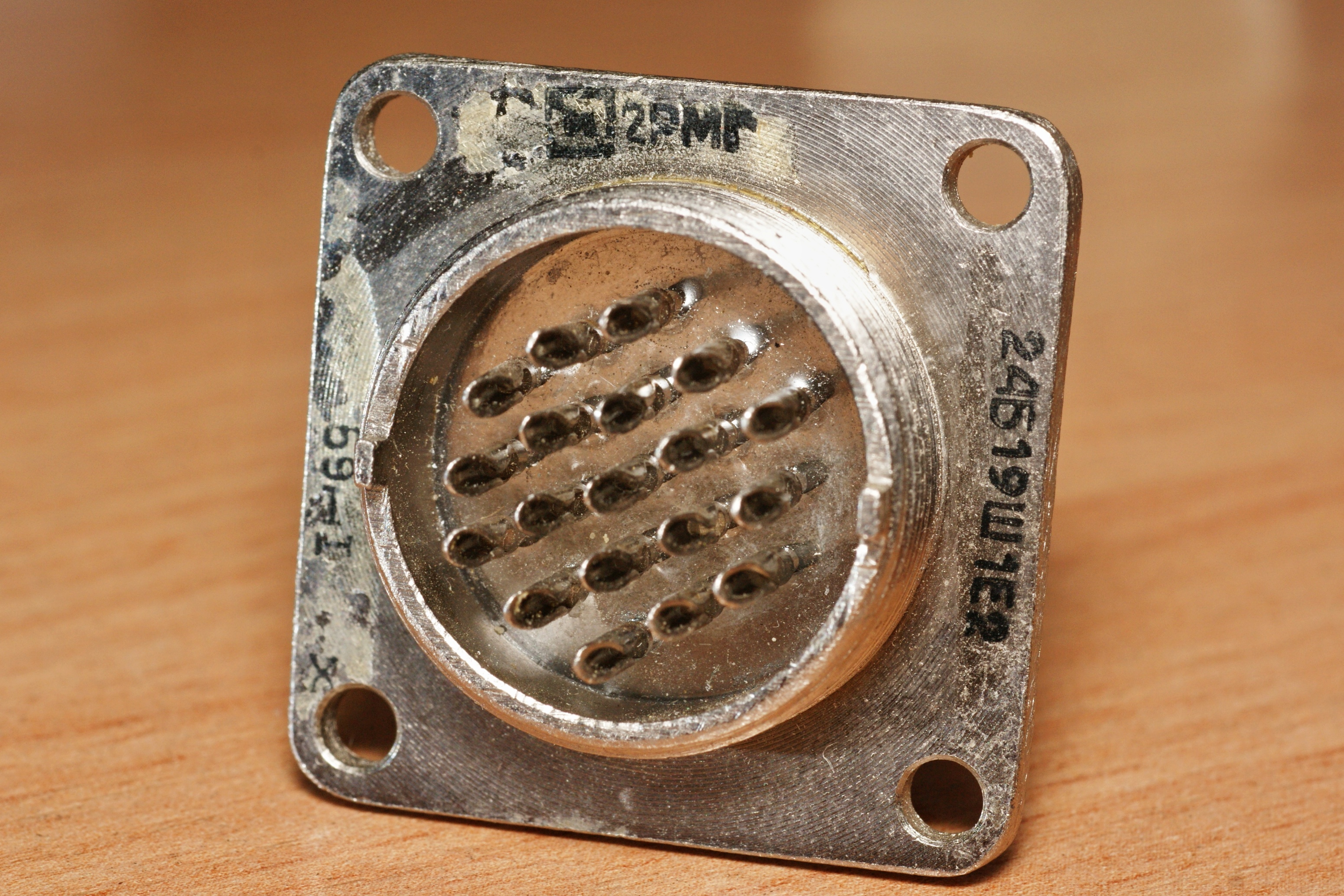

2РМГ...

Необычность этого разъема - в его производителе. Владелец этого товарного знака пока так и не опознан...

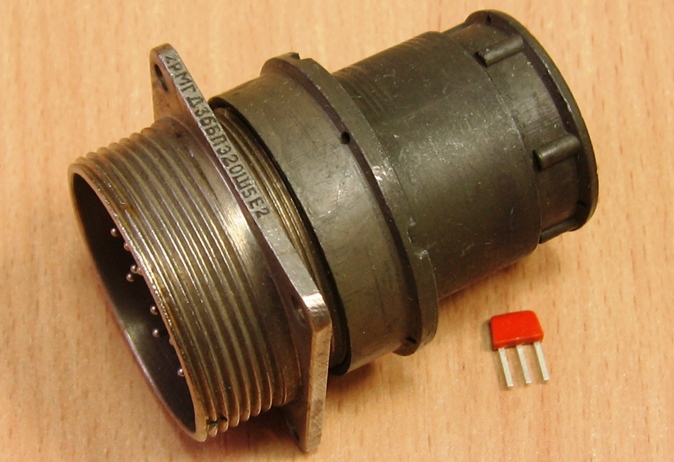

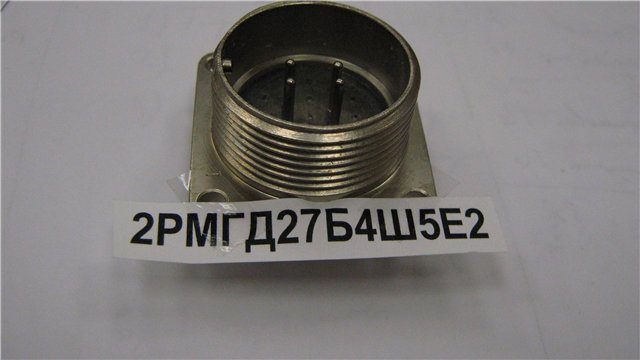

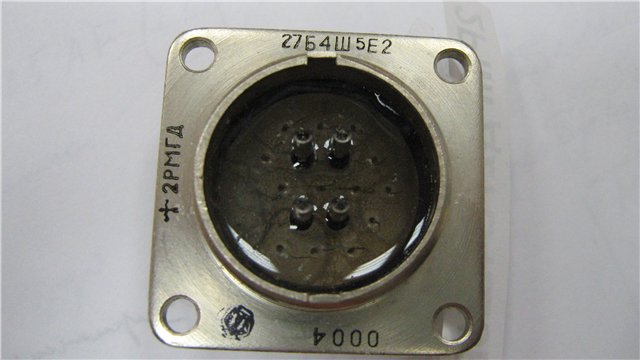

2РМГД27Б4Ш5Е2

(фото с форума Портативное ретрорадио)

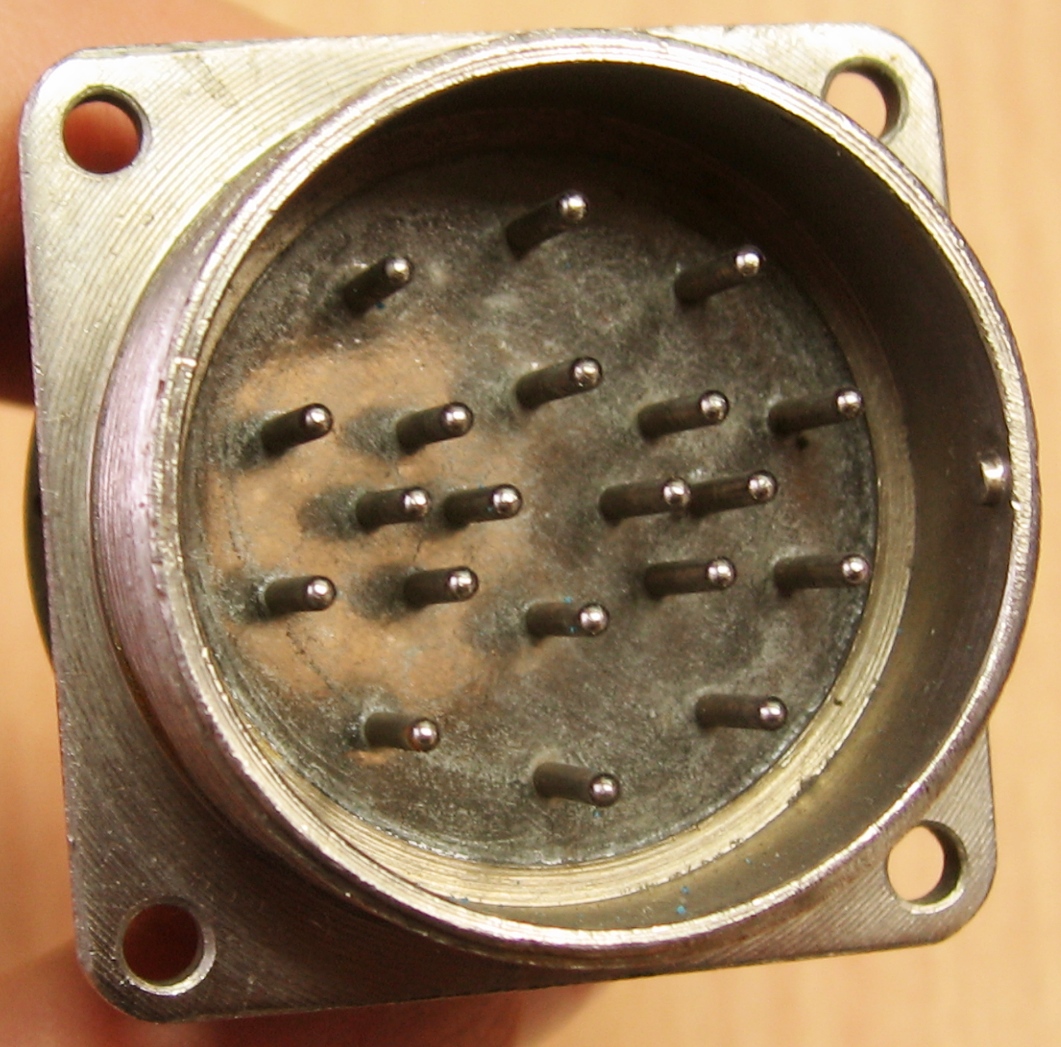

На первый взгляд - разъем как разъем... Фишка здесь в том, что в стандартном ассортименте 2РМГД 27-го диаметра варианта с четырьмя контактами нет! По всей вероятности, это какой-то спецзаказ, и довольно свежий.

Судя по фотографиям, этот разъем сделан из обычного 2РМГД27Б19Ш5Е2, у которого заварены "лишние" дырки в стеклянном изоляторе.

Производитель - Уруссуйский завод "Электросоединитель" (пгт. Уруссу, Татарстан).

(фото с форума Портативное ретрорадио)

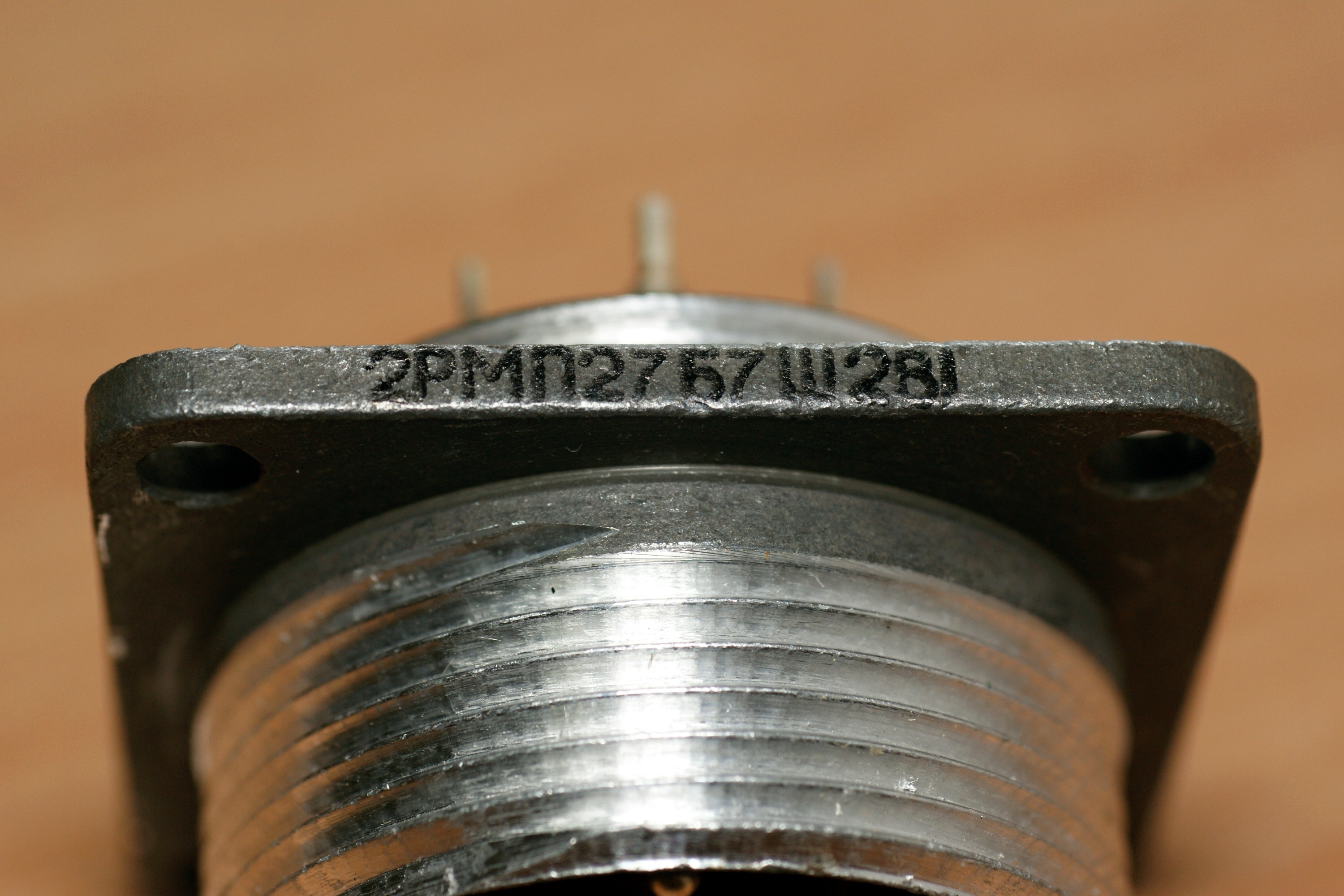

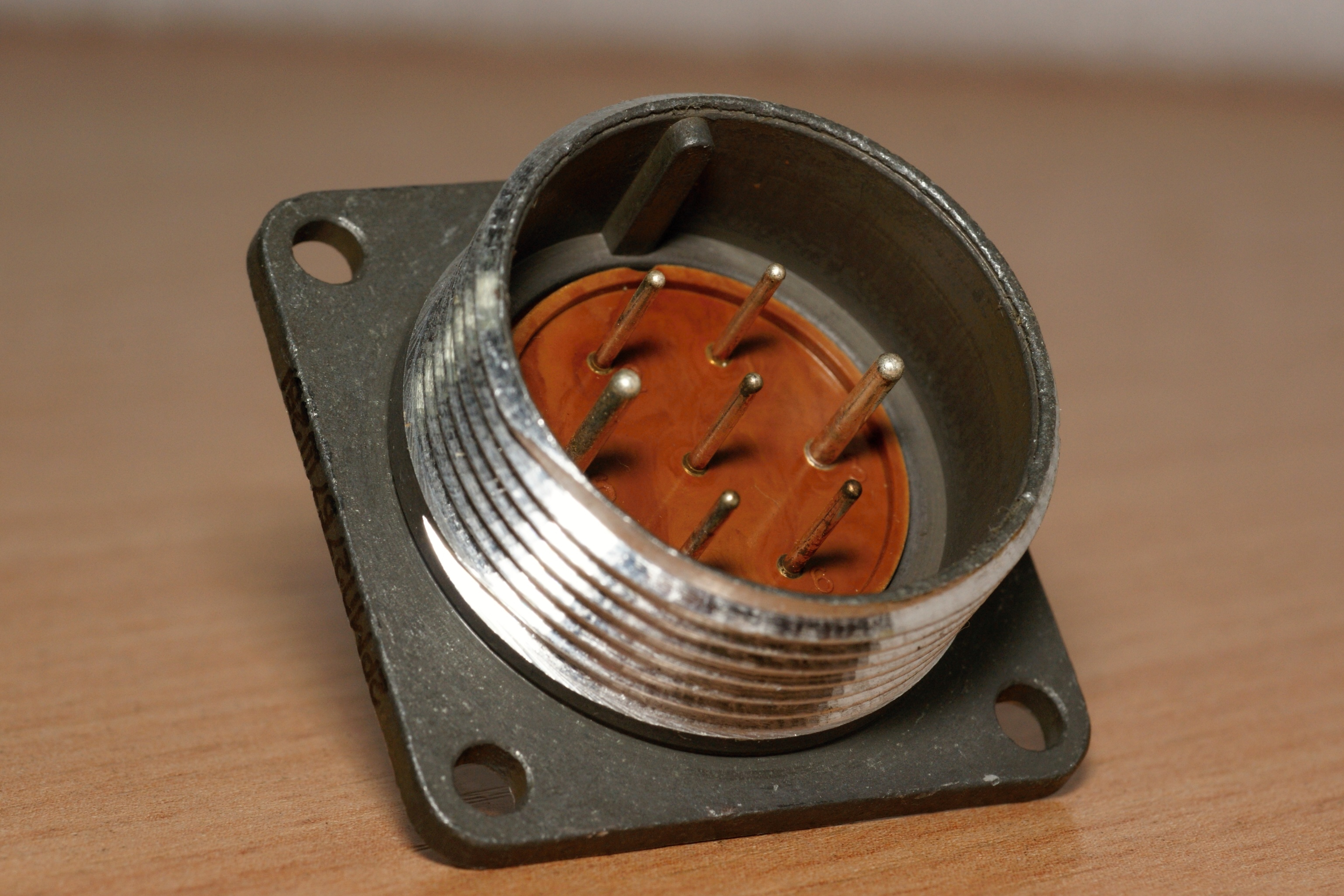

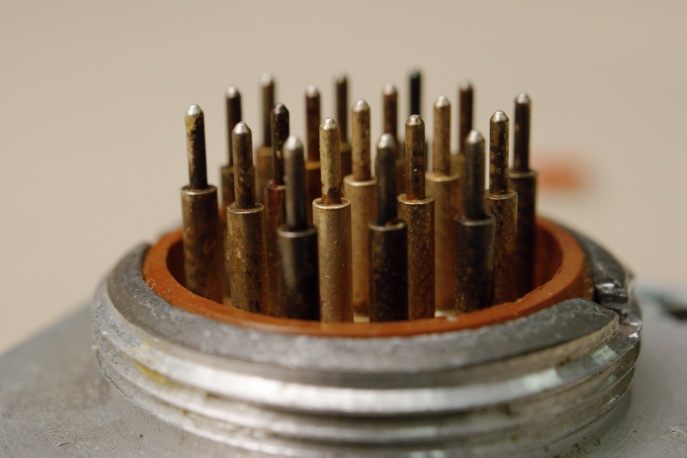

2РМП...

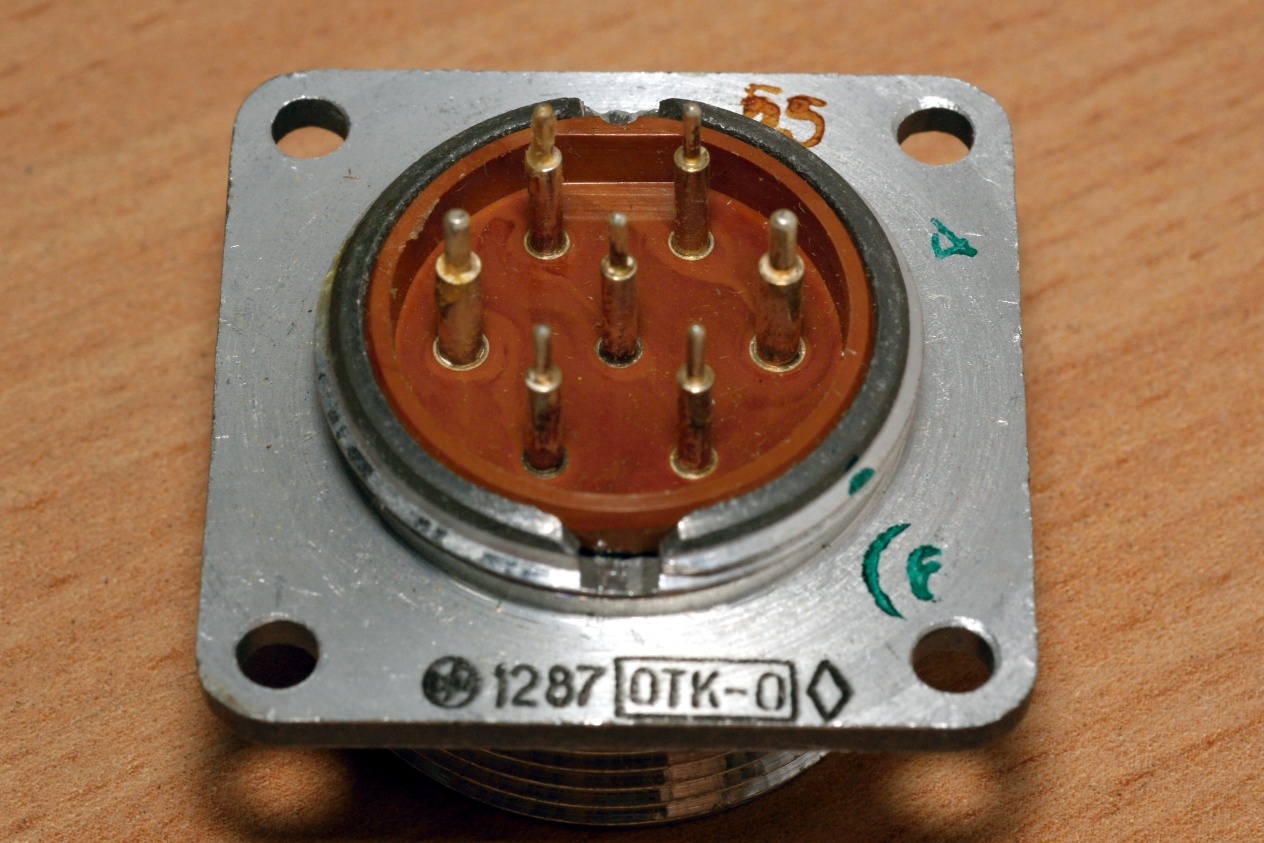

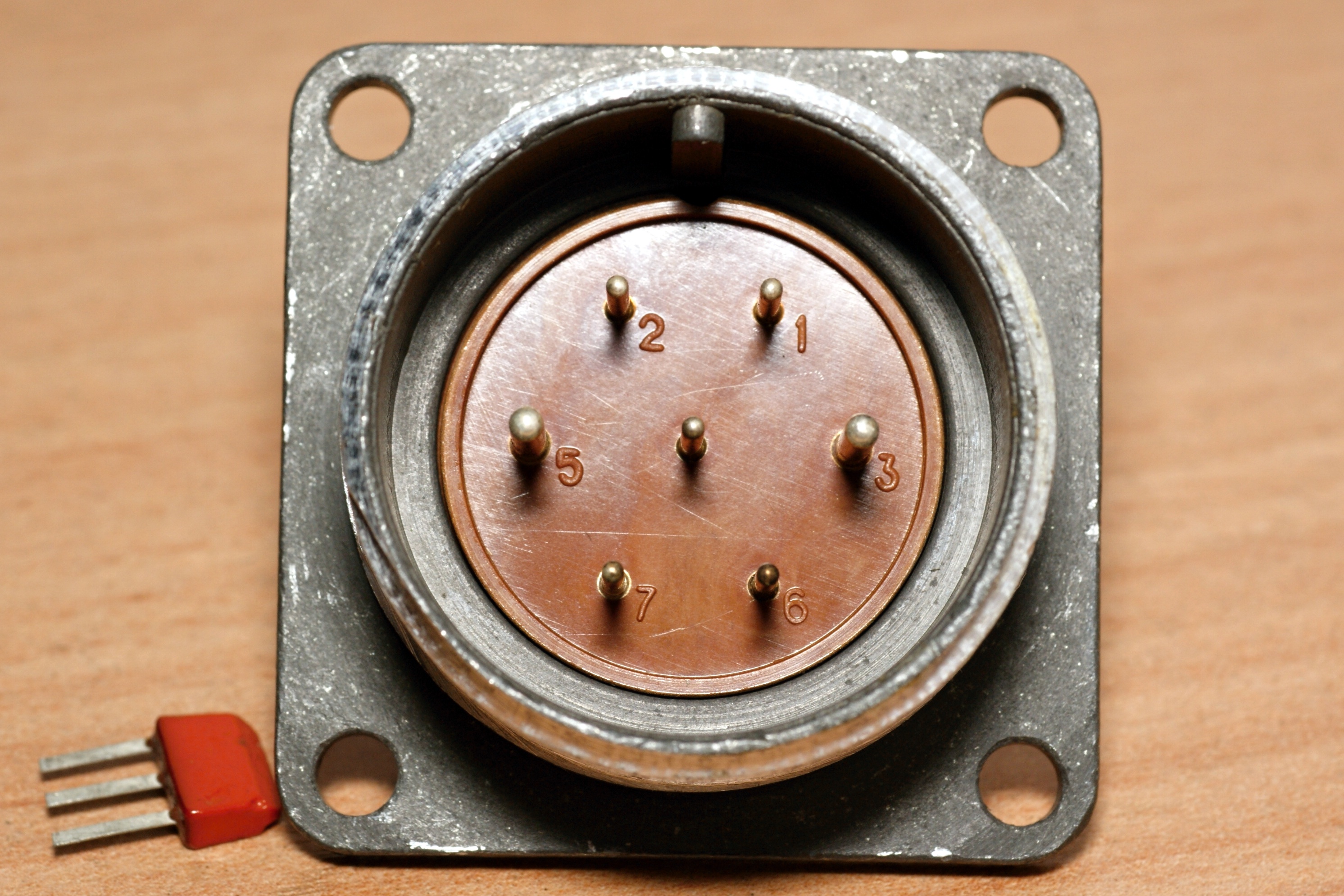

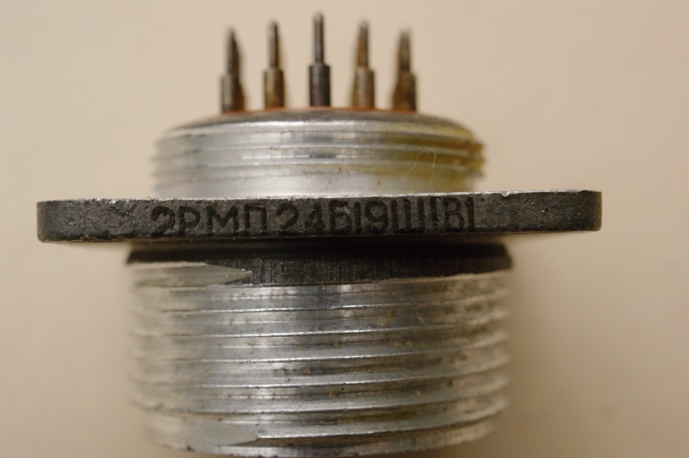

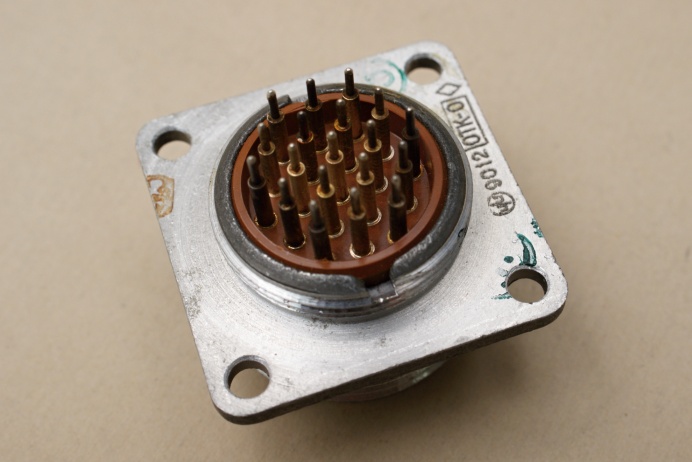

Вот на вид совершенно обычная блочная вилка разъема 2РМ27. Но - в обозначении у неё почему-то стоит буква П:

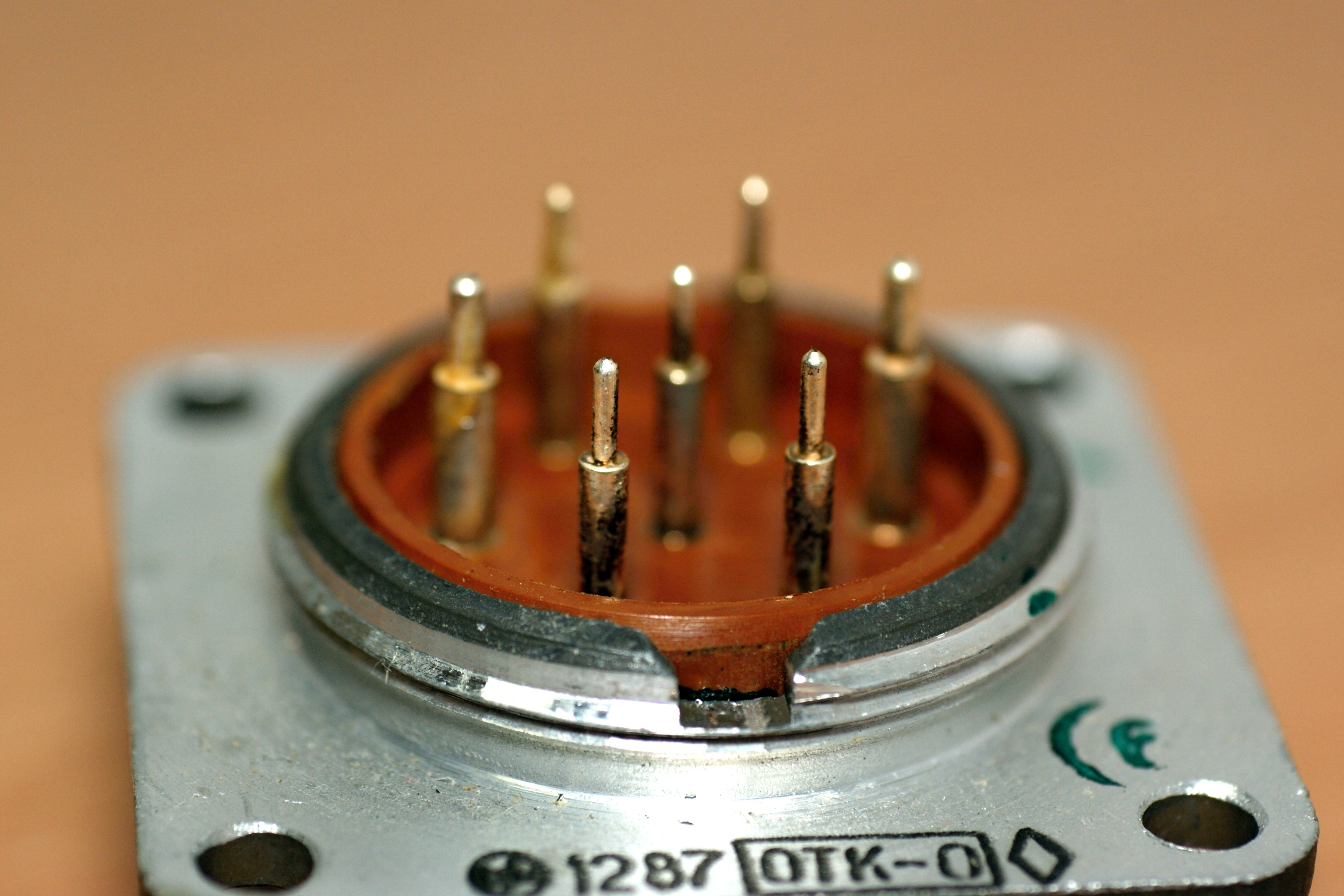

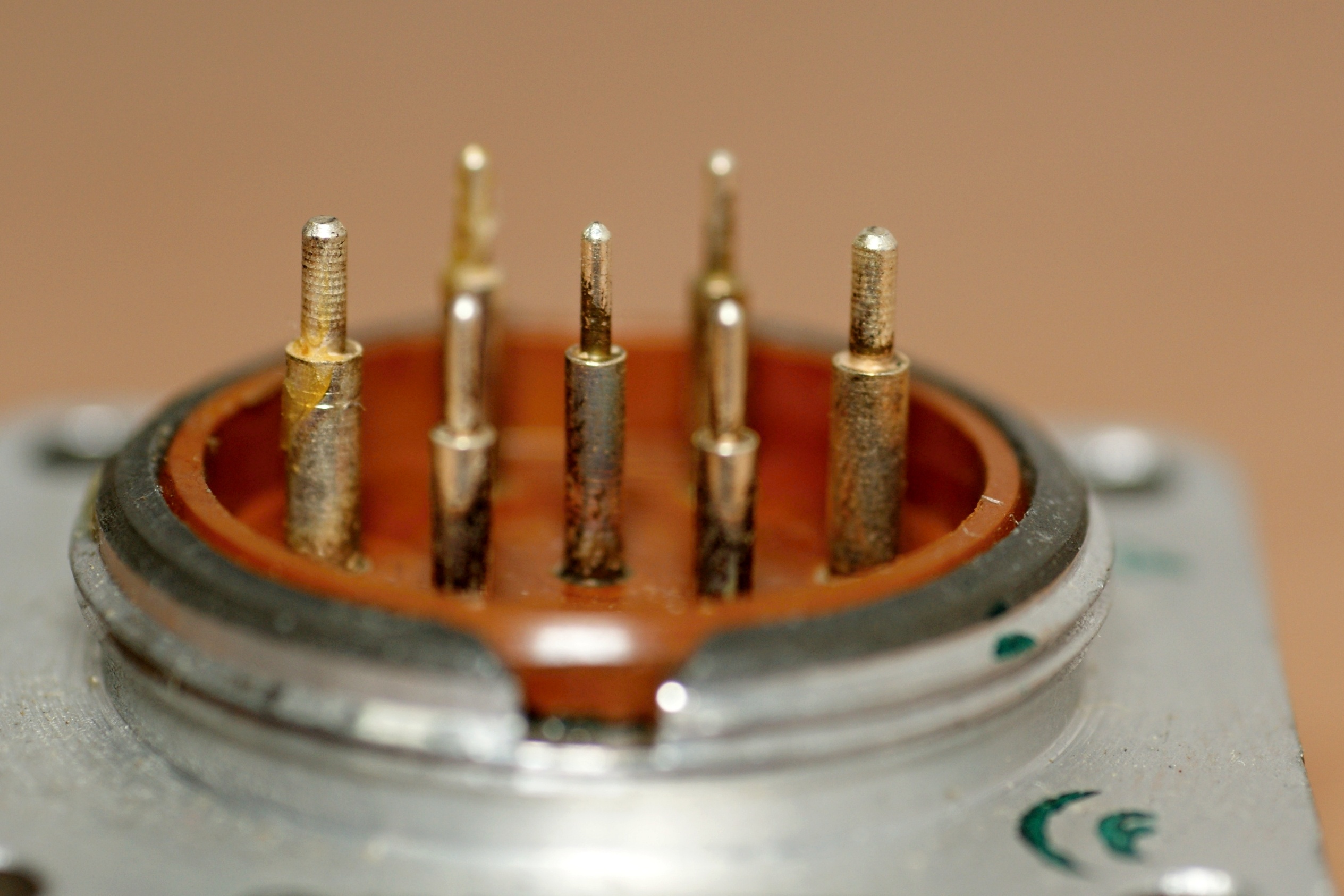

Оказывается, были и такие разъемы, для печатного монтажа! Они предназначены для присоединения плоских печатных кабелей или плоских кабелей через переходные печатные платы к внешним электрическим цепям. В справочниках упоминания о таких почти не встречаются.

Производитель - ПО "Лтава", г.Полтава.

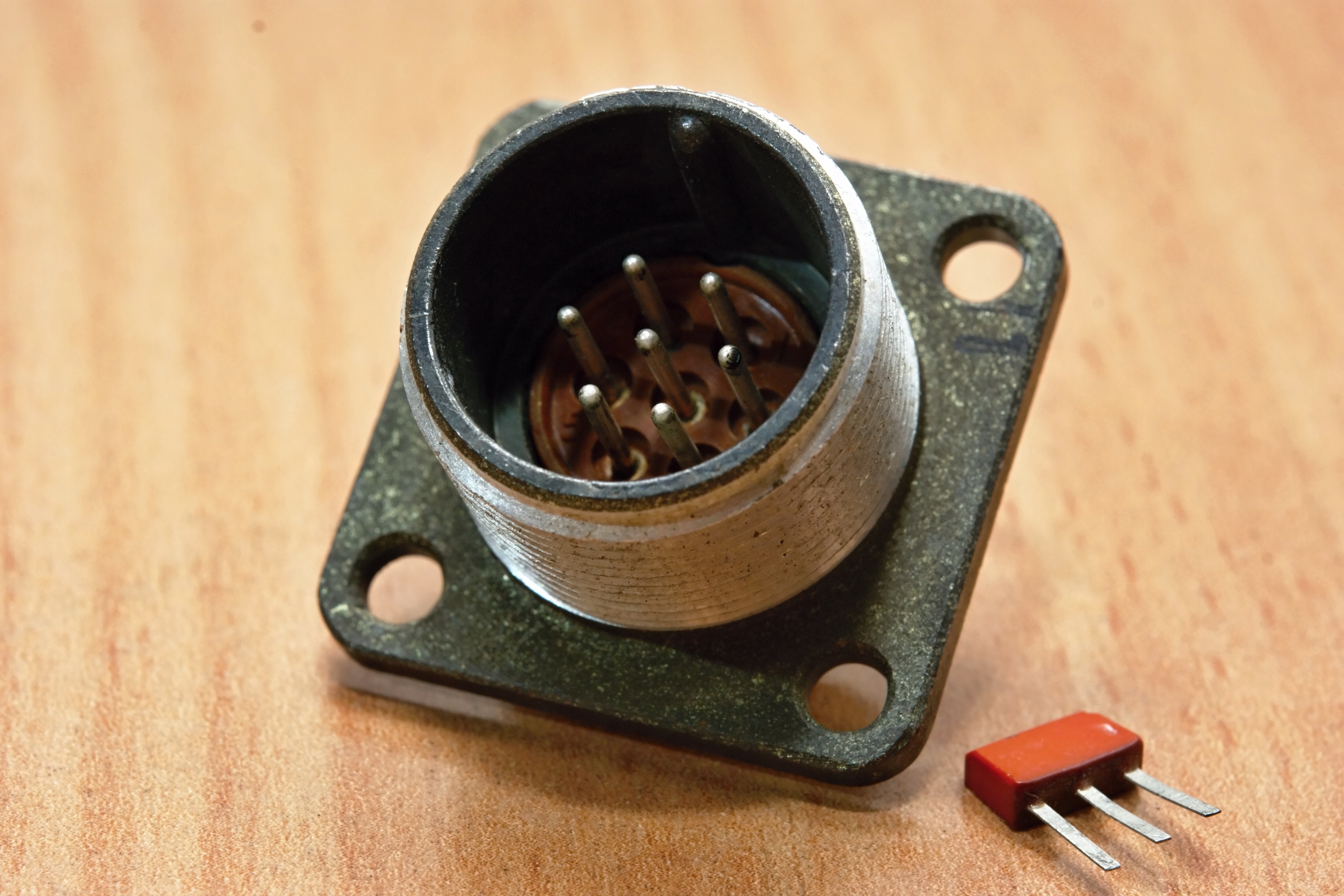

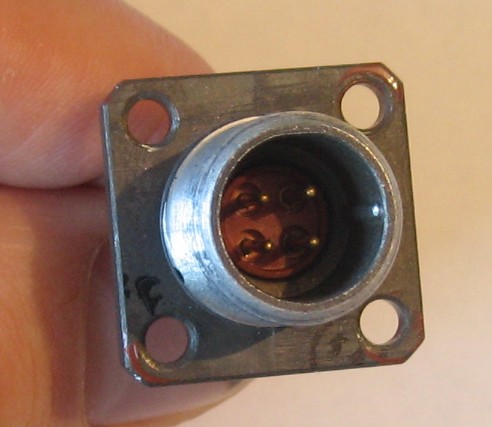

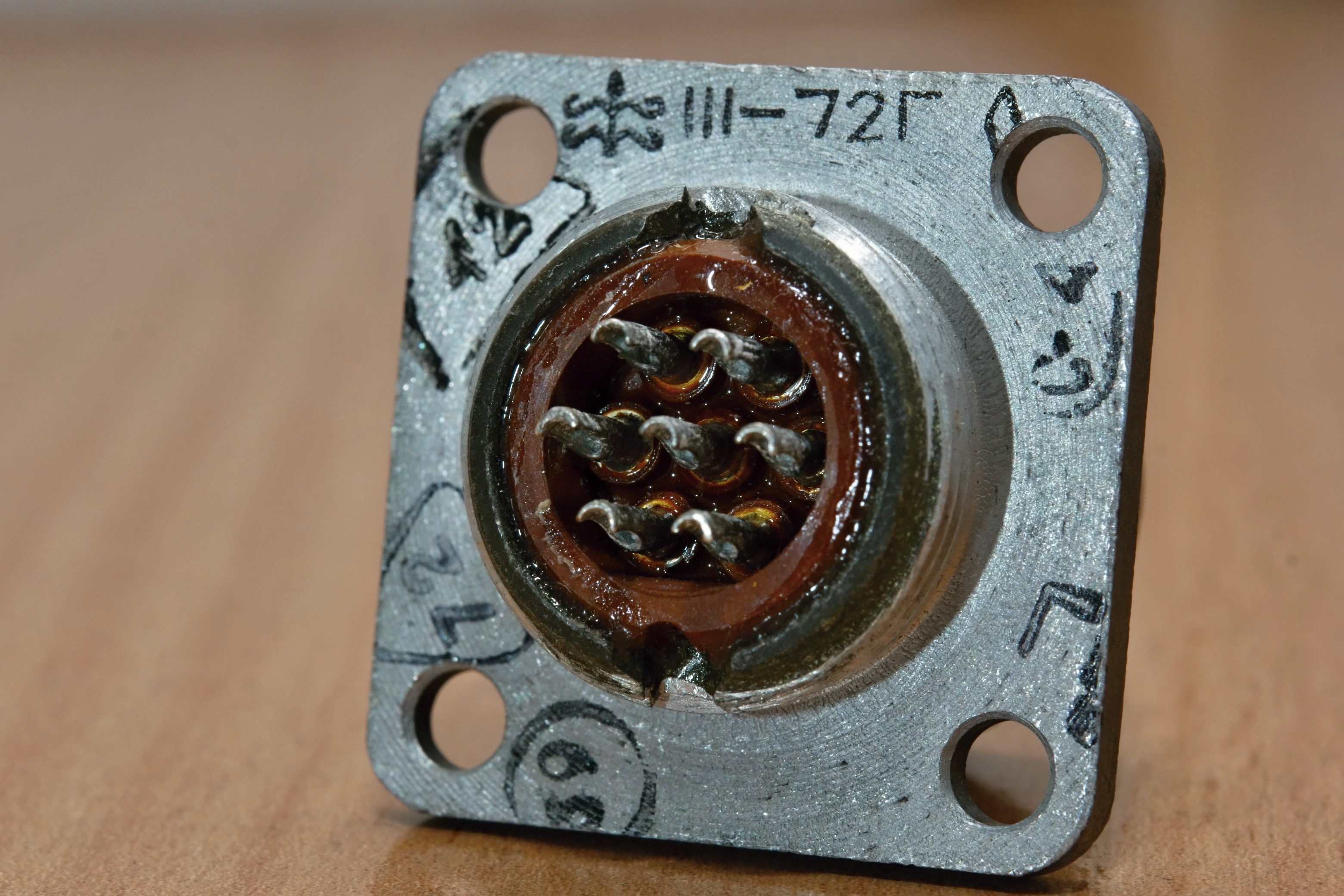

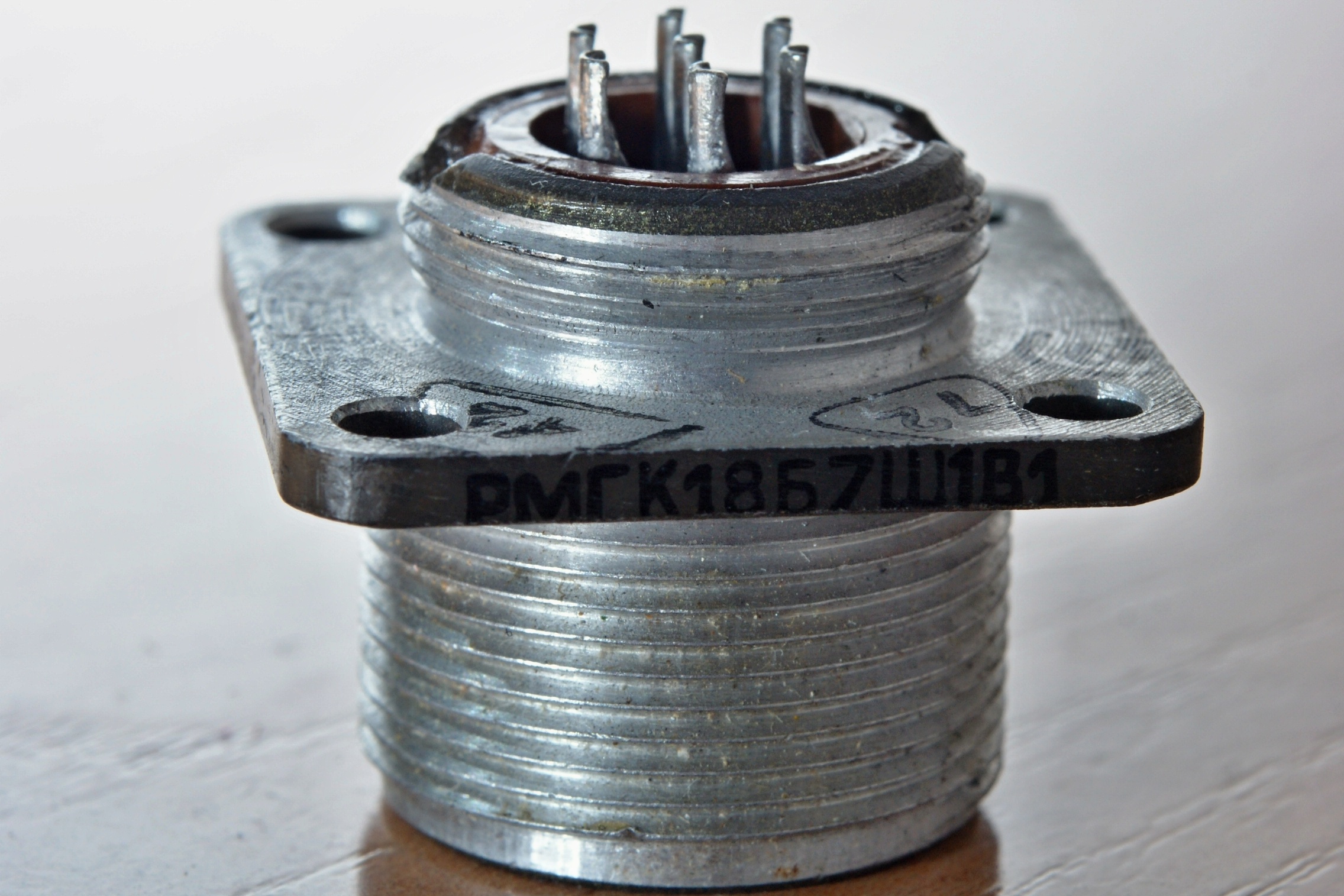

РМГК...

Весьма редкий ныне вариант разъемов РМГ, нетеплостойкий. Они и сами-то по себе нечасто встречаются, а такой я вообще вижу впервые.

Выпускались только герметичные разъемы этого типа (вилки).

Разъемы типа РМГК применяются в условиях, не требующих высокой герметичности.

Изоляторы вилок РМГК изготовлены из прессматериала АГ-4 с армированными штырями. Герметизация блочных вилок РМГК создается за счет заливки армированной вилки по штырям и корпусу эпоксидной смолой.

Производитель - завод "Элекон" (Казань).

Источники:

1. Справочник. Часть III. Выпуск 6. Изделия присоединительные. 1966.
2. Чурабо Д.Д. Детали и узлы приборов. Конструирование и расчет. Справочное пособие. Изд. 4-е, перераб. и доп. М., "Машиностроение", 1975
3. ОСТ 1 01032-82. Соединения проводов с элементами электрорадиотехнических устройств. Технические требования.
4. ОСТ 1 04013-83. Заделки жгутов (кабелей) бортовой электрической сети летательных аппаратов, приборов и агрегатов в низковольтные низкочастотные цилиндрические соединители. Типы, основные размеры и технические требования.
5. Методическое пособие по эксплуатации и войсковому ремонту бортовых электрических сетей летательных аппаратов. Выпуск № 5557. Военно-воздушные силы. 1986.
6. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
7. Фрумкин Г.Д. Расчет и конструирование радиоаппаратуры: Учебник для радиотехнич. спец. техникумов. - 5-е изд., перераб. и доп. - М.: Высш. шк., 1989.
8. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
9. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
10. Партала О.Н. Радиокомпоненты и материалы: Справочник. - К.: Радiоаматор, М.: КУбК-а, 1998.
11. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
12. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985. К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
