Развитие известных разъемов ШР -
(2 - ?) (Р)азъемы (Т)еплостойкие (Т)ропикоустойчивые. Разработчиком их было
ОКБ Казанского завода радиокомпонентов (ставшее затем Казанским конструкторским
бюро штепсельных разъемов, а ныне возвратившееся в материнское лоно
Элекона).
При сохранении габаритных и присоединительных размеров, ассортиментного ряда,
соединители 2РТТ отличаются материалами и отчасти конструкцией деталей. Изоляторы
разъемов 2РТТ выполнены из прессматериала АГ-4, корпуса - из сплава АЛ-22.
Это даёт значительное улучшение климатической устойчивости,
так, 2РТТ обеспечивают работу при температуре до
+100°С, против +60°С у ШР. Кроме того они выдерживают воздействие морского тумана и брызг,
пыли, грибковой плесени, солнечной радиации и пр. Также улучшена удароустойчивость.
Из минусов можно отметить, пожалуй, только пониженное рабочее напряжение,
оно не должно превышать 700 вольт (ШР допускают до 850 В).
Справочные листы на них, из отраслевых каталогов 1969, 1988 и 2005 годов, а также технические условия ГЕ0.364.120 ТУ, редакции 1987 года и 1990 года (с изменениями №№30-35); и паспорт от 2РТТ20КПЭ4Г6В.

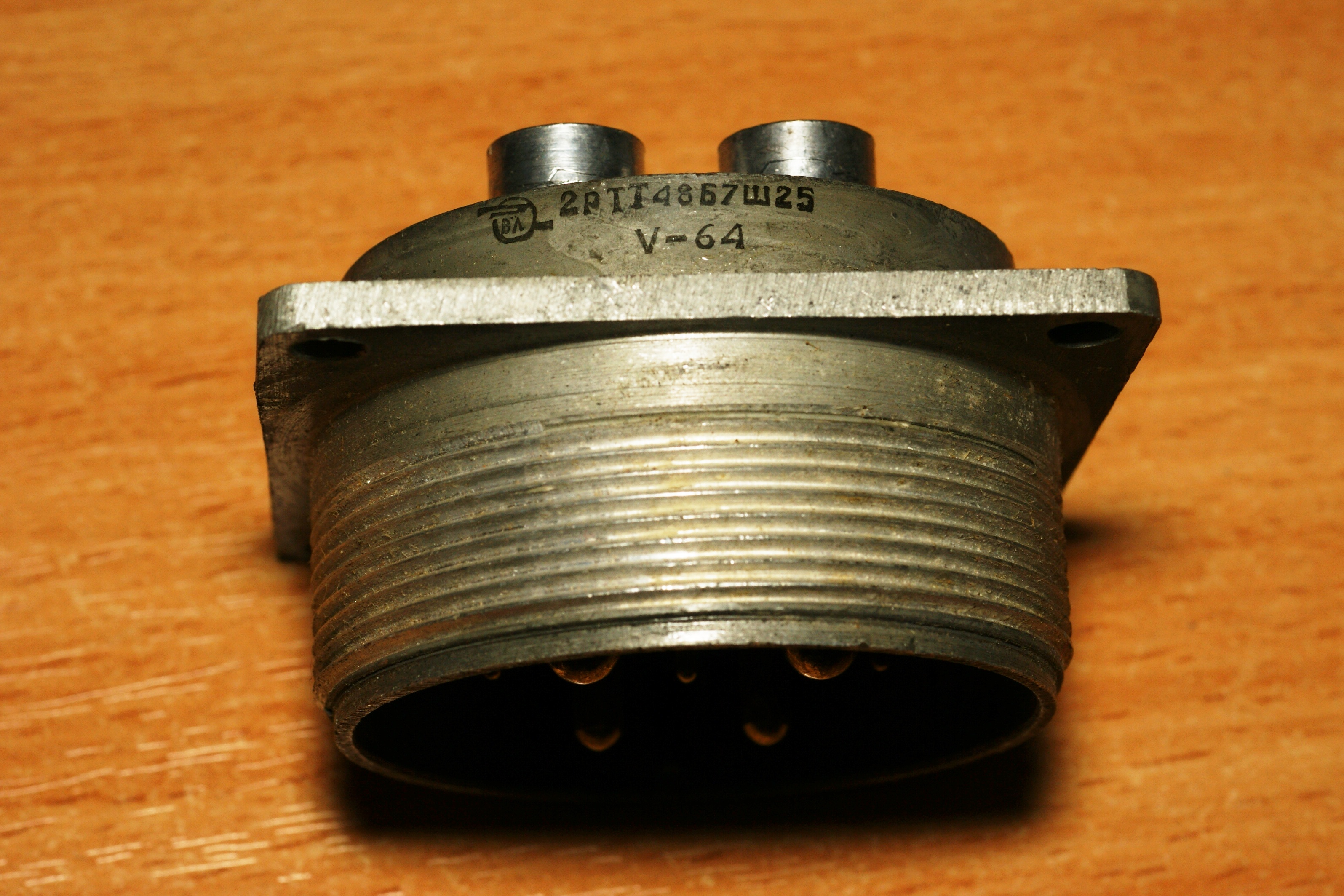

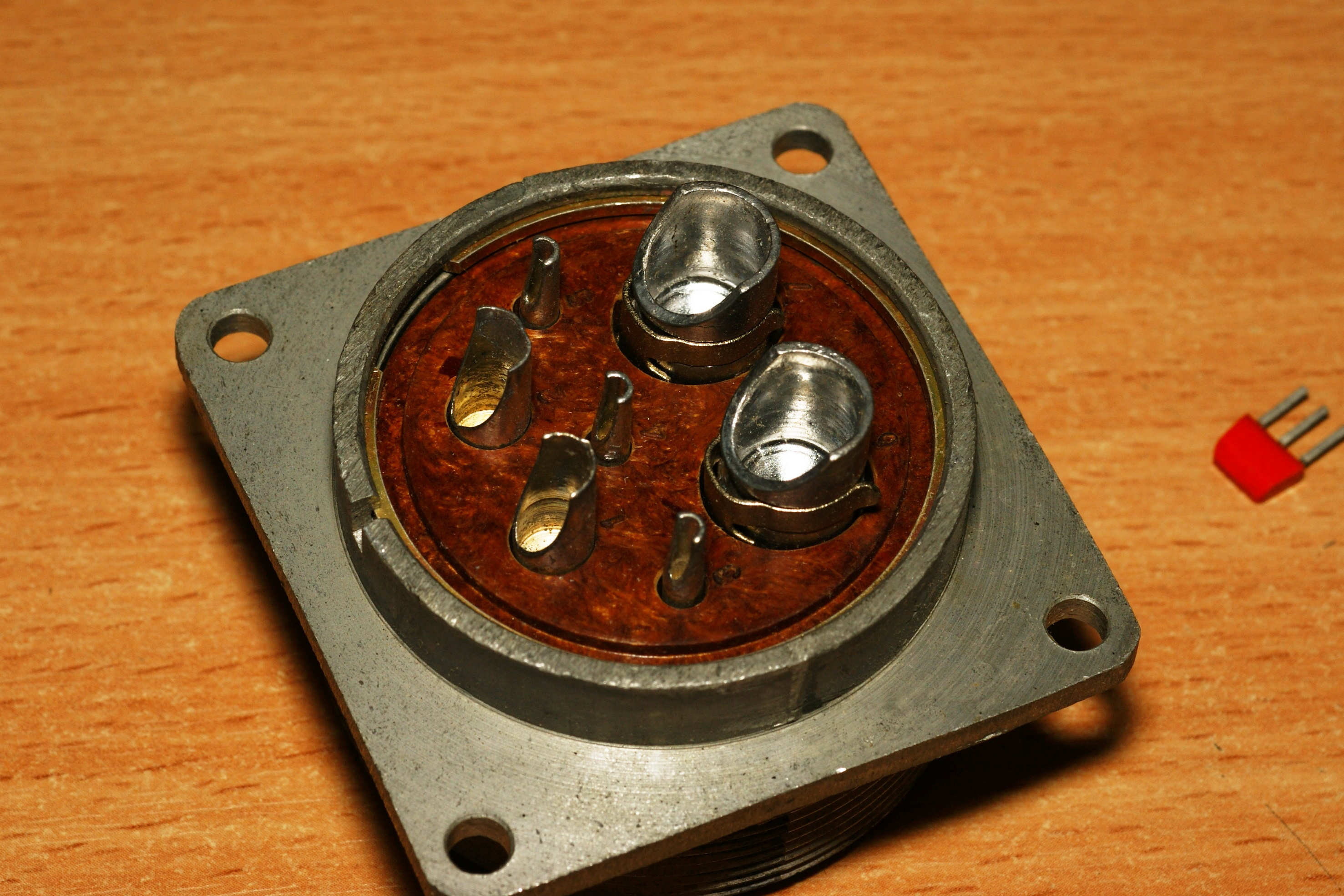

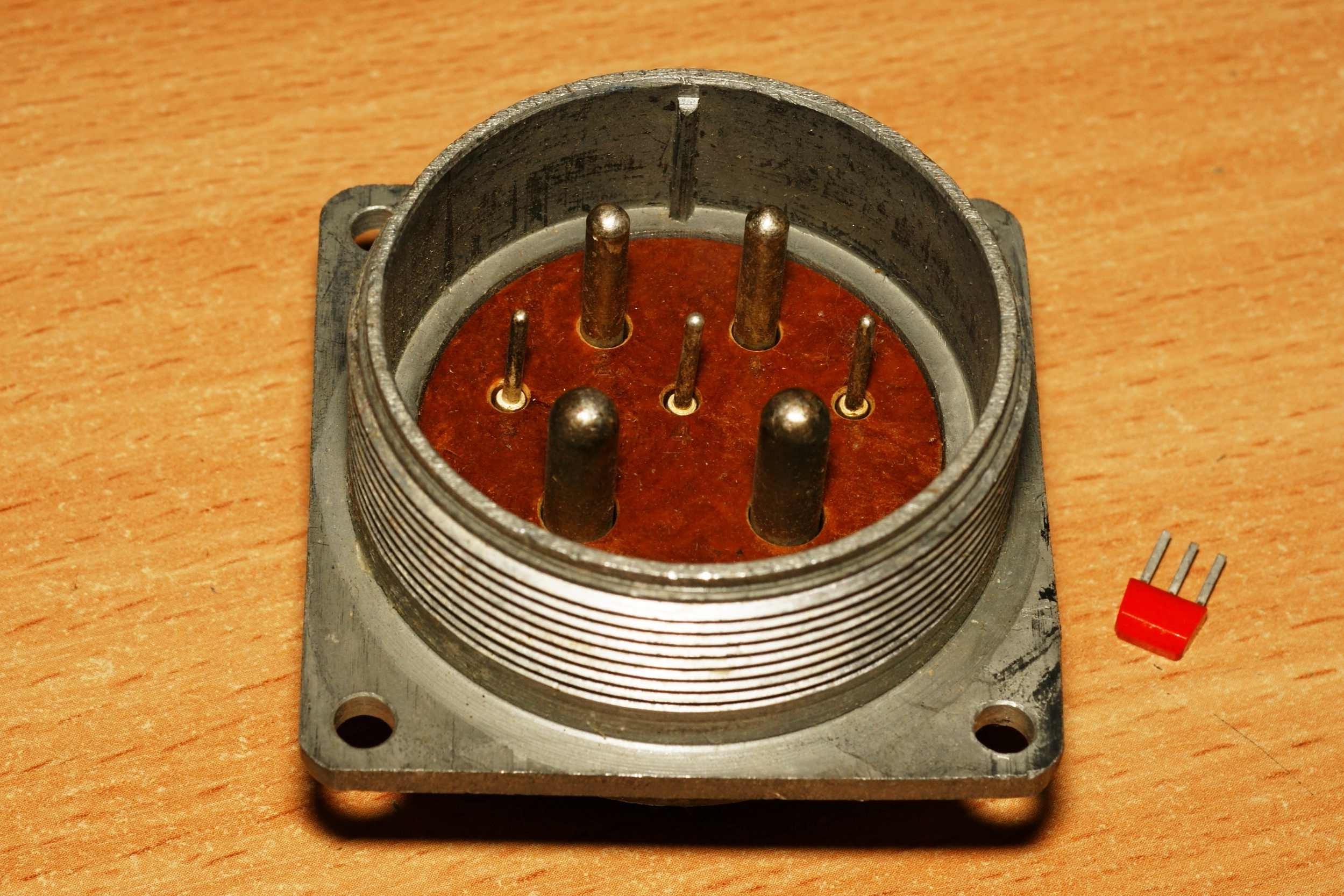

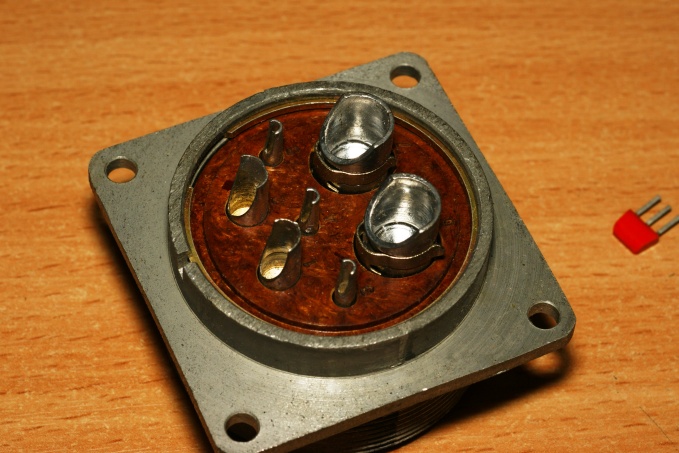

Типономинал 2РТТ48-7-25 весьма редок, складывается ощущение, что выпускался он только в ранние годы.

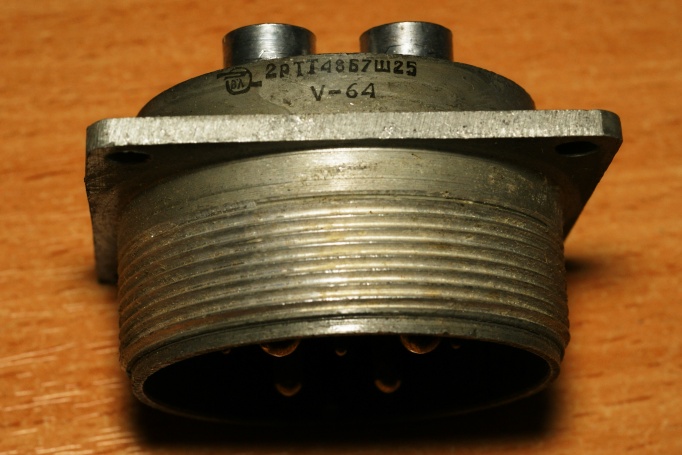

Производитель - завод из авиапрома с буквами
"ВЛ" на логотипе; это казанский Завод
штепсельных разъемов (ныне Элекон),
в то время завод № 371 МАП.
Источники:
1. ОСТ 1 01032-82. Соединения
проводов с элементами
электрорадиотехнических устройств.
Технические требования.
2. ОСТ 1 04013-83. Заделки жгутов (кабелей) бортовой электрической сети летательных аппаратов,
приборов и агрегатов в низковольтные низкочастотные цилиндрические соединители.
Типы, основные размеры и технические требования.
3. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
4. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
5. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88.
Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
6. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник
справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский
институт "Электронстандарт". 2005.
