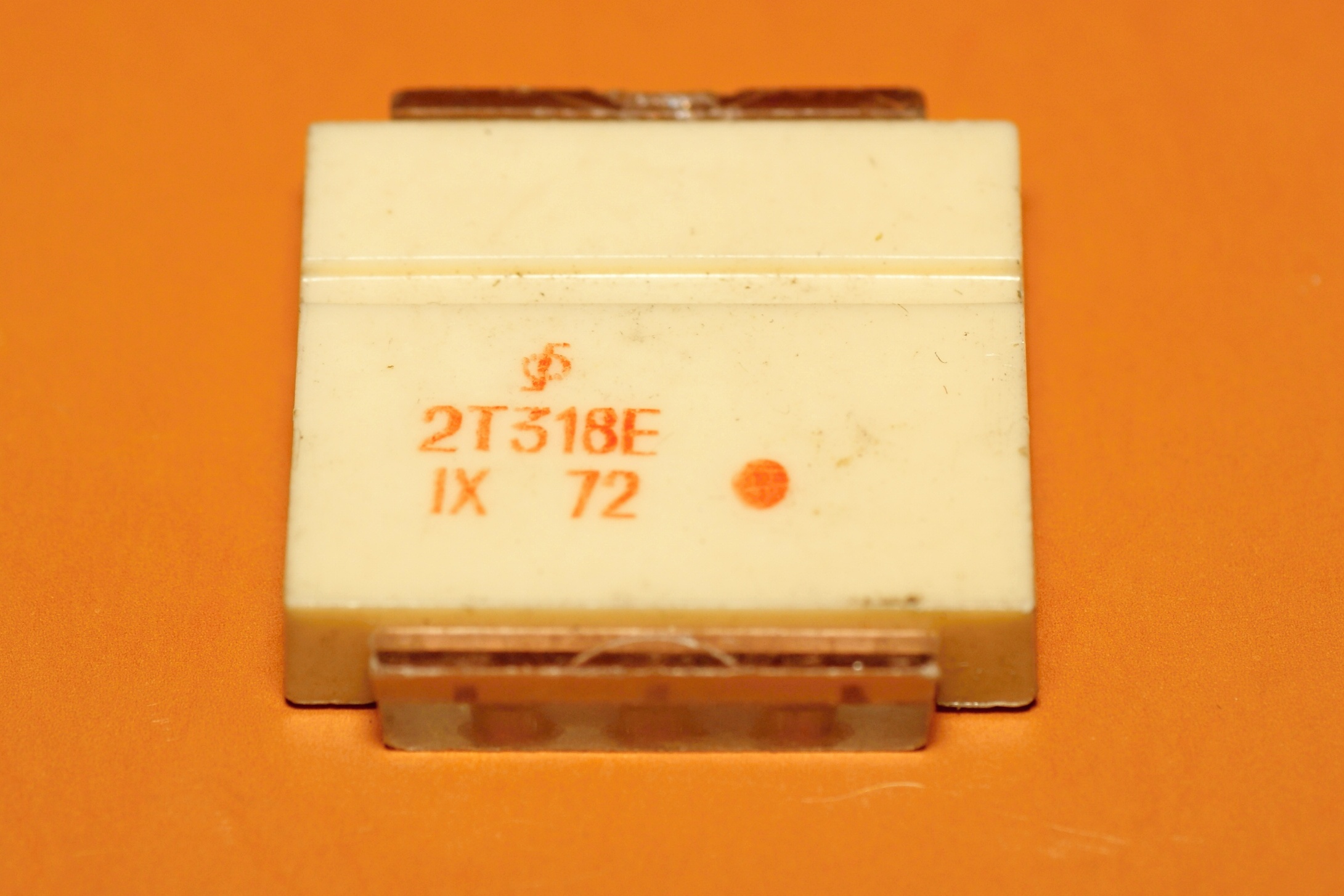

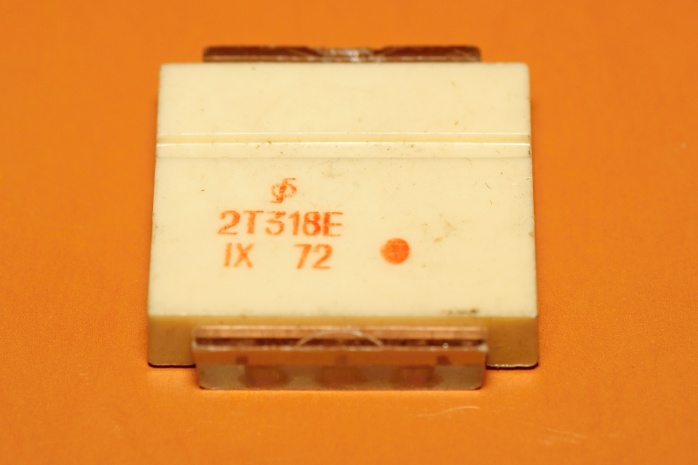

2Т318Е

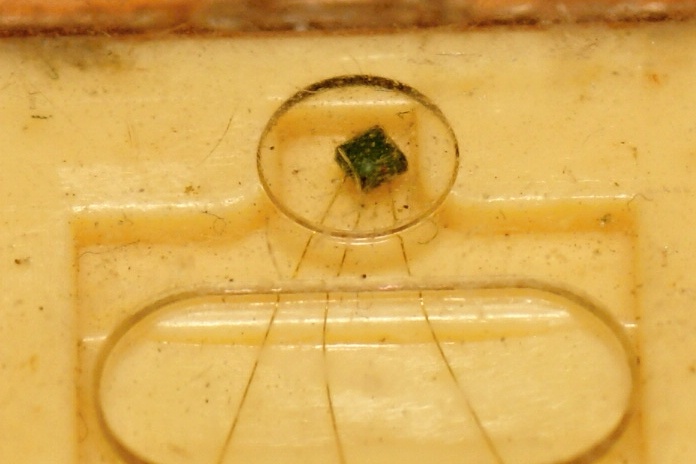

Бескорпусной n-p-n транзистор из весьма ранних, судя по номеру разработки. Справочные листы для него, на спецверсию и общегражданскую.

В целом 2Т318 подобен первому отечественному бескорпусному транзистору 2Т317 (ну или 2Т319), но у него на порядок снижена ёмкость коллекторного перехода (и увеличена граничная частота), что позволило использовать его в ключевых схемах. Буковка "Е" определяет чуть более медленную группу (fгр = 350 МГц), но с максимальным коэффициентом передачи, 70...280.

Разработан он был в зеленоградском НИИ точной технологии (ныне "Ангстрем"), серийным выпуском занимался Фрязинский опытно-показательный завод полупроводниковых приборов специального назначения, более известный как ПО "Электронприбор".

Несмотря на весьма долгую жизнь, в литературе упоминания о нём встречаются редко. Впрочем, такова судьба практически всех бескорпусных транзисторов, чьё применение довольно узко - схемы гибридных микросборок.

Источники:

1. Полупроводниковые приборы. Справочник. Том XIII. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
2. Полупроводниковые приборы. Справочник. Том XIV. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
3. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
4. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп.- К.: Технiка, 1984.
6. Транзисторы биполярные КТ117...КТ368. - СПб.: Издательство РНИИ "Электронстандарт", 1992.
7. Петухов В.М. Транзисторы и их зарубежные аналоги. Маломощные транзисторы. Справочник. В 4 т. Т. 1. Издание второе, исправленное.- М.: ИП РадиоСофт, 2000.
